Guía de instalación rápida

Siga estos pasos para instalar físicamente y encender por primera vez su cámara OV10i / OV20i.

Contenido de la caja

Cámara Inteligente OV20iPlaca de MontajeCable M12 17 PinesCable M12 8 Pines a RJ45Bloque de Terminales o Adaptador de Fuente de Alimentación
Cámara Inteligente OV10i / OV20iPlaca o Soporte de Montaje (si se solicitó)Cable M12 de 17 pines A-coded (empralme o extensión)Cable Ethernet M12 de 8 pines X-Coded a RJ45Bloque de Terminales o Adaptador de Fuente de Alimentación (opcional)

Herramientas requeridas

Llave AllenDestornillador de cabeza planaFuente de alimentación 24V
Llave Allen de 4 mm (para montajes)Destornillador de cabeza plana pequeño (para cableado del Bloque de Terminales)Fuente de alimentación 24 V DC (salida mínima de 1 A)

Conexiones eléctricas

aviso

Confirme la asignación de pines antes de encender. El cableado incorrecto puede dañar la cámara. Para los detalles completos de cableado, consulte Guía de cableado Power + M12.

El OV20i utiliza un conector M12 de 17 pines A-coded para toda la alimentación, E/S y comunicación.

  • Pines de alimentación:
    • Pines 13 o 14 = 24 V DC (+)
    • Pines 5 o 6 = GND (−)

Puede:

  • Utilizar un cable en empalme directamente conectado a una fuente de alimentación regulada de 24 V DC (salida mínima 1 A).
  • O conectarse a través de una base M12 a Bloque de Terminales, que expone todos los pines.

Montaje de la cámara

aviso

Es normal que la cámara se caliente al tacto cuando está alimentada. Para entornos de alta temperatura, utilice los puntos de montaje frontales.

  1. Utilice la placa/soporte de montaje incluida o una configuración de montaje personalizada.
  2. Asegúrese de que la cámara esté estable y bien fijada.
  3. Coloque la cámara a la distancia de trabajo especificada para su lente.

Para la integración CAD, descargue modelos 3D: Placa de Montaje (STEP) | Cuerpo de la Cámara (STEP) | Cuerpo de la Cámara (SLDPRT)

nota
  • El OV20i utiliza lentes con montura S (S-mount) con longitudes focales fijas (p. ej., 12 mm, 25 mm).
  • La cámara incluye enfoque motorizado para ajuste fino, pero no zoom óptico.
  • Use las especificaciones de la lente para fijar la distancia correcta desde la pieza.
tip

Para obtener los mejores resultados, evite deslumbramiento, sombras o contraluz.


Configuración de la red

  1. Conecte el puerto Ethernet a una computadora portátil o a un switch.
  2. Configure su computadora para la subred 192.168.0.X para comunicarse.
nota

La cámara se envía con:

  • IP estática: 192.168.0.100
  • DHCP: desactivado por defecto (se puede habilitar en la configuración)

Utilice el puerto de depuración micro-USB para acceso de emergencia (192.168.55.1).


Especificaciones de red

Las cámaras Overview.ai (p. ej., OV20i, OV80i) son sistemas de visión por IA industriales que, por lo general, cumplen con las siguientes especificaciones de red:

CaracterísticaValor típico
InterfazEthernet de 1 Gbps
ProtocoloTCP/IP (a menudo con FTP/MQTT/REST/API)
Uso típico de ancho de banda~15–50 Mbps por cámara (varía según resolución de imagen, frecuencia y modelo de IA)
Ancho de banda máximoPuede dispararse brevemente hasta 100–200 Mbps durante cargas de imágenes o ráfagas

Regla general (por cámara):

  • Velocidad mínima de puerto: 1 Gbps
  • Tamaño de búfer por puerto recomendado: >100 KB para manejar ráfagas
  • Capacidad de uplink/backbone: Si se agrupan cámaras a un switch, el uplink debe manejar ~200–300 Mbps por cámara (considerando sobrecarga)

Verificación de alimentación

Una vez alimentada:

  • Todas las 4 LEDs en la parte superior de la cámara deben encenderse.
  • Si solo se iluminan 3 o menos, verifique el voltaje y la alineación de los pines.
  • El arranque se completa en ~30 segundos.

Listo para usar

En Chrome o Edge, abra http://192.168.0.100 para acceder a la interfaz web de la cámara.


Tutoriales en video

¿Prefiere verlo en video en lugar de leer? Consulte nuestros tutoriales en video en la página de inicio para guías visuales paso a paso sobre la creación de recetas, configuración de inspección e integración.

🔗 Véase también

Dibujos 2D

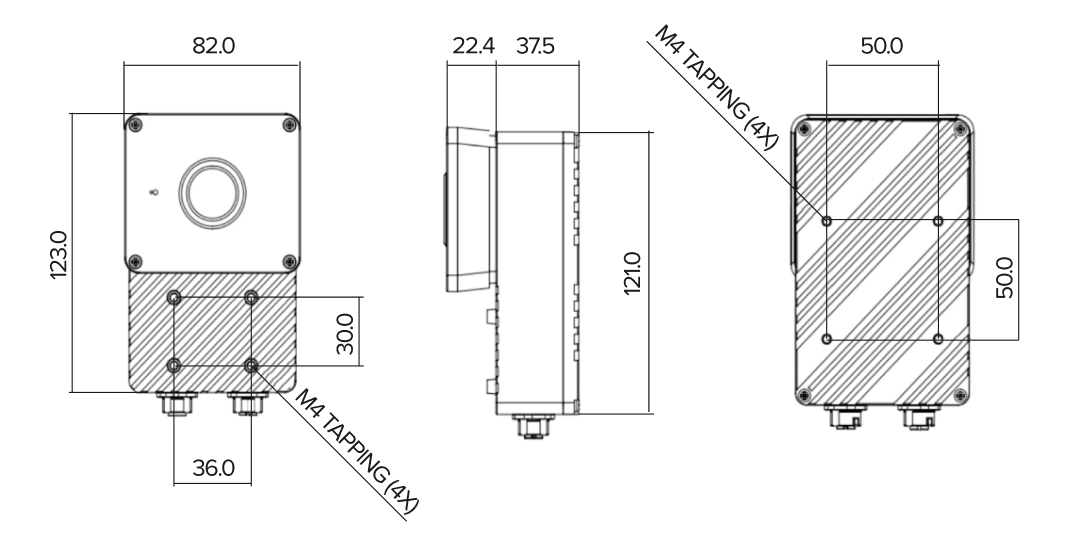

Dimensiones (mm) OV10i/OV20i:

Dibujo 2D OV10i/OV20i

Arreglos de Montaje OV10i/OV20i:

Arreglos de Montaje OV10i/OV20i

Placa de Montaje OV10i/OV20i:

Placa de Montaje OV10i/OV20i

Descargar modelos 3D

Descargue modelos 3D CAD para la placa de montaje, soporte y cuerpo de la cámara para la planificación de la integración:

OV10i/OV20i:
