基本导航 (UI 导览)

让我们带您了解 OV20i 软件在每个页面上所具备的功能。

备注

如需在访问 OV20i 软件时获得帮助，请参阅 登录与浏览器兼容性。

界面概览​

OV20i 软件界面由若干关键要素组成，这些要素在所有页面上保持一致：

顶部导航栏​

顶部导航栏

1️⃣ 主页按钮：点击左上角的 Overview 徽标返回 Recipes & All-Recipes Home。

2️⃣ 版本号与序列号：当前软件版本和设备序列号显示在右上角，在请求技术支持时这是有用的信息。

3️⃣ 主题：在 Classic、Light 或 Dark 模式之间进行选择。

4️⃣ 用户登录：点击此处使用用户资料登录。用户资料默认禁用——要使用它们，您必须先配置 Users and Permissions。

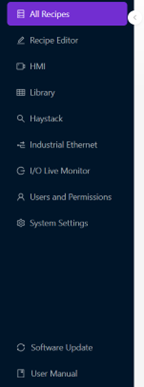

左侧工具栏​

屏幕左侧的工具栏用于访问用于操作相机、查看已保存图像、分析模型结果等的不同菜单。


核心操作​

All Recipes（主页）

  • 功能： 所有配方（主页）
  • 目的： 这是在 OV20i 上创建、查看和编辑活跃配方的地方

HMI

  • 功能： HMI 屏幕
  • 目的： 查看活动配方的实时图像结果，手动触发相机，并在配方之间切换

Library

  • 功能： 库与图像管理
  • 目的： 查看并搜索相机捕获的所有图像。库中的图像也可以被选中并添加到现有配方的训练数据集中

Haystack（Beta）

  • 目的： 使用直观的可视化工具快速聚焦于模型趋势和性能指标

系统监控​

工业以太网

  • 目的： 监控工业网络连接和通信状态

数字输出

系统配置​

用户与权限

  • 功能： 用户与权限
  • 目的： 启用用户配置文件并管理权限


系统设置

  • 功能： 系统设置
  • 目的： 查看并编辑设备网络设置、系统时间和设备存储，下载系统日志，并远程重启相机

软件更新

  • 功能： 更新固件
  • 目的： 上传并安装软件更新，以获取最新的 OV20i Vision System 更新和功能

帮助与支持​

用户手册

  • 目的： 访问本用户手册的离线副本，版本发布日期以设备当前软件版本为准
  • 最新版本： 本文档为最新版

Overview 支援

  • 目的： 使用您电脑偏好的电子邮件应用向 support@overview.ai 发送电子邮件

工具栏控件​

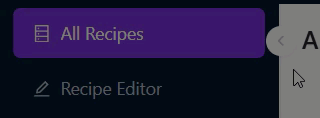

收起/展开工具栏​

点击以隐藏或显示左侧工具栏。

展开/折叠 左侧工具栏

好处：

  • 最大化屏幕空间： 在专注于特定任务时隐藏工具栏
  • 快速访问： 展开工具栏以在各部分之间导航
  • 灵活界面： 根据当前工作流程需要自定义视图

导航提示​

快速导航：

  • 使用 Overview 徽标 快速返回主页
  • 工具栏分区 按功能组织（Operations、Monitoring、Configuration、Support）
  • 右上角的 用户信息 有助于提交支持请求

工作流效率：

  • 从 All Recipes 开始进行配方管理
  • 使用 HMI 进行实时操作与监控
  • 访问 Library 以进行图像分析和训练数据
  • 通过 设置 与 Users & Permissions 配置系统
