裁剪的 ROI 端点（仅分类）

概览

The cropped_roi endpoint provides access to cropped Regions of Interest (ROIs) generated from classification results in Haystack running on the device.

重要提示： 本端点仅适用于 classification-type results（分类型结果）。通过此端点不支持 segmentation 类型的 ROI 裁剪。

基础 URL 格式为：

http://{device-ip}/edge/haystack/cropped_roi/{classification_result_id}

工作原理

当相机完成一个 classification capture（分类捕获）时，The Node-RED 流会通过将设备 IP 与 classification result ID 配对，动态构造裁剪 ROI 图像的 URL：

const imageUrl = `http://${baseUrl}/edge/haystack/cropped_roi/${result.id}`;

每个 URL 提供一个对应于单个 classification ROI 的裁剪图像，通常表示一次单次检验。

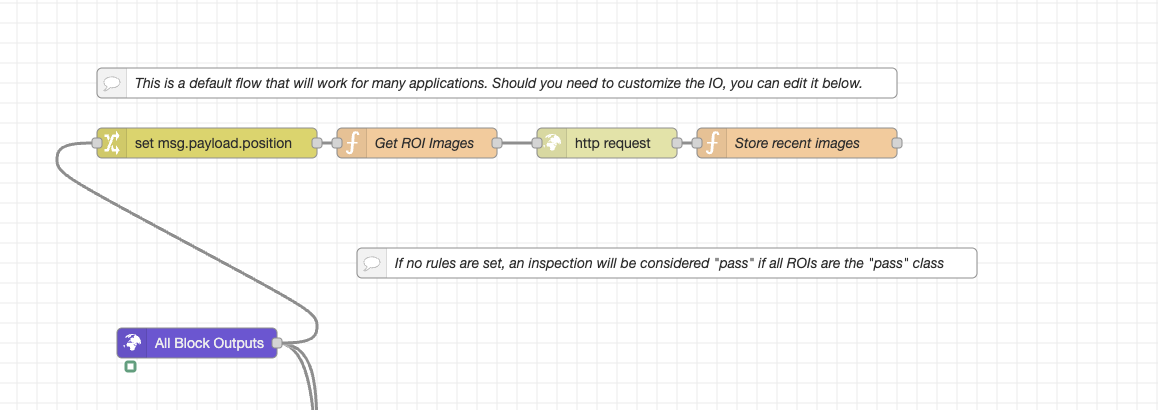

Node-RED 流摘要

The ROI_Crop 流执行以下操作：

提取设备 IP
- 解析 image_url 字段以查找 IP（例如 192.168.0.101）
- 全局存储以供重复使用
查询最新捕获数据
- 向设备的 PostgREST API 发送 GET 请求：
```
http://{device-ip}/postgrest/captures?select=...
&order=id.desc&limit=1
```
- 检索最近的捕获以及所有 classification_result 条目

仅筛选 Classification 结果

跳过 segmentation 或 alignment 结果

遍历每个 classification result：

classificationResults.forEach(result => {
  const roiName = result.roi_result?.inspection_region?.name || `ROI_${result.id}`;
  const imageUrl = `http://${baseUrl}/edge/haystack/cropped_roi/${result.id}`;
  imageMap[roiName] = imageUrl;
});

输出裁剪 ROI URL
- 将所有 ROI 图像链接保存到全局 imageMap
- 返回最新裁剪 ROI 图像 URL 的列表

示例用法

获取裁剪后的 ROI 图像

curl http://192.168.0.101/edge/haystack/cropped_roi/42 -o roi_42.jpg

在 Web 界面中的使用

<img src="http://192.168.0.101/edge/haystack/cropped_roi/42" alt="Cropped ROI 42">

输出示例

{

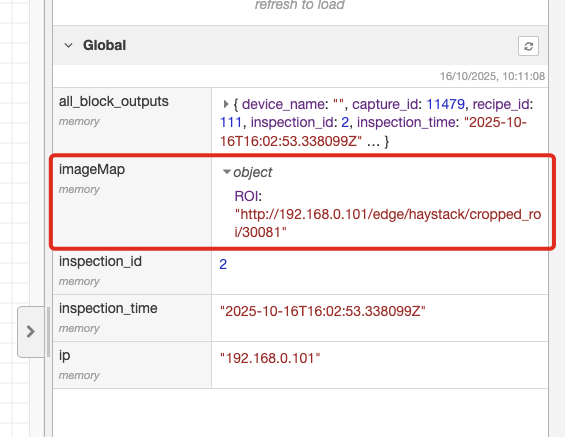

  "ROI_1": "http://192.168.0.101/edge/haystack/cropped_roi/1",
  "ROI_2": "http://192.168.0.101/edge/haystack/cropped_roi/2"
}

参数

参数	类型	描述
`device-ip`	`string`	相机 IP 地址（例如 `192.168.0.101`）

集成流程

通过 /postgrest/captures 获取最新捕获元数据。
标识可用的 classification_result IDs。
为每个结果构造裁剪 ROI 的 URL。
显示或下载这些图像，以用于分析、训练数据或 QA 检查。

下载 Node-RED Flow

ROI Crop Flow (JSON) - 提取裁剪 ROI 图像的完整 Node-RED 流
- 直接将此流导入 Node-RED 以访问 cropped classification ROIs
- 适用于 OV20i 和 OV80i 系统
