镜头 + 视场表
本页提供针对 OV20i 智能相机系统，配备 S-mount（M12）镜头的全面镜头规格、视场计算和兼容性信息。
备注
OV20i 使用带有 Sony IMX296 传感器的 S-mount（M12 x 0.5）镜头（1/2.9" 传感器格式，1440×1080 像素，像素尺寸 3.45μm）。所有视场计算均基于 4:3 的宽高比。
相机系统规格
传感器特性
| 参数 | 规格 |
|---|---|
| 传感器型号 | Sony IMX296 |
| 分辨率 | 1440 × 1080 像素 (1.6 MP) |
| 传感器尺寸 | 1/2.9" (4.97 × 3.73 mm) |
| 像素尺寸 | 3.45 × 3.45 μm |
| 宽高比 | 4:3 |
| 对角线 | 6.2 mm |
| 快门类型 | 全局快门 |
镜头卡口规格
| 参数 | 规格 |
|---|---|
| 卡口类型 | S-mount (M12) |
| 螺纹 | M12 × 0.5 mm |
| 对焦方式 | 手动（旋转） |
| 后焦距 | 可变（无固定法兰距） |
| 滤镜螺纹 | 无（集成光学） |
可用镜头选项与视场表
标准镜头范围（6mm - 16mm）
| 焦距 | 水平 FOV @ 100mm | 水平 FOV @ 1m | 水平 FOV @ 2m | 垂直 FOV @ 1m | 对角线 FOV @ 1m | 备注 |
|---|---|---|---|---|---|---|
| 6mm | 45.6 mm | 456 mm | 912 mm | 342 mm | 570 mm | 超广角 |
| 8mm | 34.2 mm | 342 mm | 684 mm | 257 mm | 428 mm | 广角 |
| 12mm | 22.8 mm | 228 mm | 456 mm | 171 mm | 285 mm | 标准（出厂） |
| 16mm | 17.1 mm | 171 mm | 342 mm | 128 mm | 214 mm | 窄角 |
Extended Range 镜头（25mm）
| 焦距 | 水平 FOV @ 100mm | 水平 FOV @ 1m | 水平 FOV @ 2m | 垂直 FOV @ 1m | 对角线 FOV @ 1m | 备注 |
|---|---|---|---|---|---|---|
| 25mm | 11.0 mm | 110 mm | 220 mm | 82 mm | 138 mm | Telephoto - 需要 spacer kit |
备注
25mm 镜头需要额外的 15mm 面板间隔件和 M3×22 螺钉。购买前请联系 Overview 支持。
视场计算公式
基本视场公式
水平视场 = 2 × arctan(sensor_width / (2 × focal_length)) × distance
其中：
- 传感器宽度 = 4.97 mm（水平）
- 传感器高度 = 3.73 mm（垂直）
- 距离 = 镜头到被摄物的工作距离
实用计算
| 公式 | 应用 |
|---|---|
| FOV_width = (4.97 × distance) / focal_length | 快速水平视场估算 |
| FOV_height = FOV_width × 0.75 | 从水平推算垂直视场 |
| Diagonal_FOV = FOV_width × 1.25 | 对角线视场近似值 |
| Angular_FOV = 2 × arctan(4.97 / (2 × focal_length)) | 水平角（以弧度表示） |
镜头选择指南
按应用类型
| 应用场景 | 推荐焦距 | 典型工作距离 | 视场覆盖 | 使用场景 |
|---|---|---|---|---|
| 广域检查 | 6mm - 8mm | 200-500mm | 大件/装配件 | PCB 检查、包装 |
| 通用用途 | 12mm（标准） | 300-800mm | 中等件 | 元件检查、对准 |
| 高精度/细节 | 16mm | 400-1200mm | 小特征 | 缺陷检测、测量 |
| 显微/细节 | 25mm | 500-2000mm | 非常小的特征 | 表面检查、文字读取 |
按视场需求
| 所需水平视场 | 工作距离 | 推荐镜头 | 权衡 |
|---|---|---|---|
| >400mm | 1m | 6mm | 畸变较高，覆盖广 |
| 200-400mm | 1m | 8mm | 平衡良好，畸变适中 |
| 150-250mm | 1m | 12mm | 标准选择，畸变最小 |
| 100-180mm | 1m | 16mm | 清晰细节，覆盖窄 |
| <120mm | 1m | 25mm | 最大细节，需要套件 |
镜头性能特性
按焦距的光学性能
| 焦距 | 畸变水平 | 分辨率 | 光量收集能力 | 景深 | 最佳用途 |
|---|---|---|---|---|---|
| 6mm | 高桶形畸变 | 良好 | 优异（f/2.0） | 深 | 广域监控 |
| 8mm | 中等 | 良好 | 非常好（f/2.0） | 深 | 通用检测 |
| 12mm | 低 | 非常好 | 良好（f/2.8） | 中等 | 精密工作 |
| 16mm | 最小 | 卓越 | 中等（f/2.8） | 浅 | 细节检查 |
| 25mm | 最小 | 卓越 | 有限（f/2.8） | 非常浅 | 显微工作 |
光圈规格
| 焦距 | 最大光圈 | 最小光圈 | 在 f/2.8 时的景深 | 低光性能 |
|---|---|---|---|---|
| 6mm | f/2.0 | f/16 | 50mm - ∞ | 卓越 |
| 8mm | f/2.0 | f/16 | 30mm - ∞ | 非常好 |
| 12mm | f/2.8 | f/16 | 15mm - 200mm | 良好 |
| 16mm | f/2.8 | f/16 | 10mm - 100mm | 中等 |
| 25mm | f/2.8 | f/16 | 5mm - 50mm | 有限 |
安装要求
标准镜头（6mm - 16mm）
| 要求 | 规格 |
|---|---|
| 所需工具 | 十字螺丝刀 |
| 安装时间 | 5-10 分钟 |
| 标定 | 手动对焦调整 |
| 附加部件 | 无 |
25mm 远摄镜头
| 组件 | 部件编号 | 描述 |
|---|---|---|
| M12 25mm 镜头 | 联系 Overview | 远摄镜头 |
| 15mm 面板间隔件 | 套件内附 | 前端延伸 |
| 间隔环 | 不同厚度 | 对焦调整 |
| M3×22 螺钉 | 4 件 | 安装 hardware |
工作距离指南
最小对焦距离
| 焦距 | 最小对焦 | 最佳范围 | 最大有效距离 |
|---|---|---|---|
| 6mm | 50mm | 100-300mm | 1000mm |
| 8mm | 80mm | 150-500mm | 1500mm |
| 12mm | 120mm | 200-800mm | 2000mm |
| 16mm | 160mm | 300-1200mm | 3000mm |
| 25mm | 250mm | 500-2000mm | 5000mm |

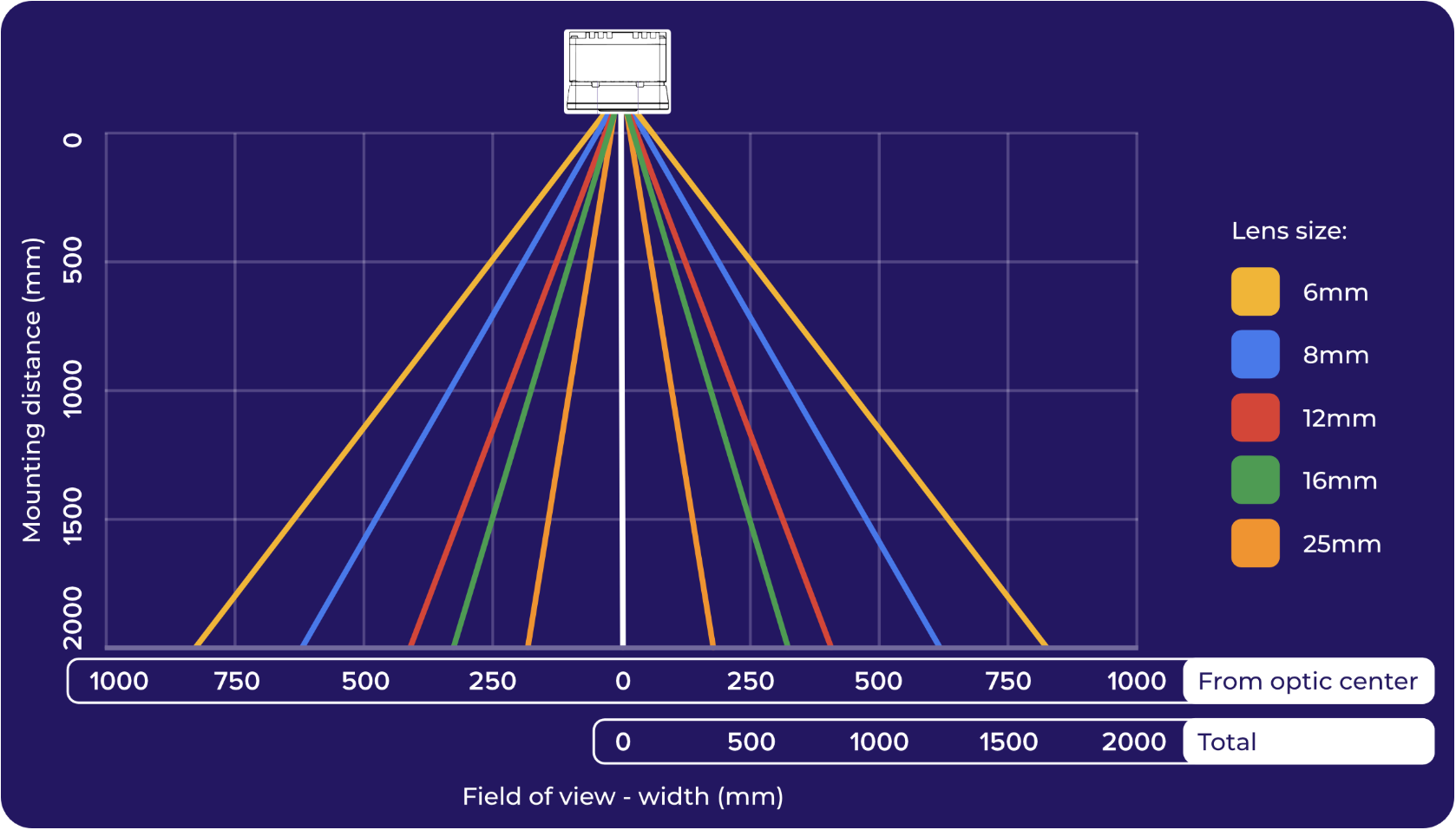

FOV vs 距离计算器
用于任意距离的快速视场估算：
| 镜头 | FOV 因子 | 计算公式 |
|---|---|---|
| 6mm | 0.828 | FOV = 距离 × 0.828 |
| 8mm | 0.621 | FOV = 距离 × 0.621 |
| 12mm | 0.414 | FOV = 距离 × 0.414 |
| 16mm | 0.311 | FOV = 距离 × 0.311 |
| 25mm | 0.199 | FOV = 距离 × 0.199 |
镜头采购信息
推荐供应商
| 焦距 | 主要供应商 | 备选来源 | 典型交货期 |
|---|---|---|---|
| 6mm | Edmund Optics | Amazon/Various | 1-2 周 |
| 8mm | Edmund Optics | Amazon/Various | 1-2 周 |
| 12mm | 工厂内置 | Overview 支持 | 不适用 |
| 16mm | Edmund Optics | Amazon/Various | 1-2 周 |
| 25mm | Overview 支持 | Edmund Optics | 2-4 周 |
质量等级
| 等级 | 描述 | 价格区间 | 应用领域 |
|---|---|---|---|
| 工业级 | 高精度、低畸变 | $$$ | 生产线检查 |
| 安防级 | 良好性能、性价比高 | $$ | 一般监控 |
| 消费级 | 基本性能 | $ | 仅适用于原型开发 |
镜头选择考虑要点
光学局限
- 桶形畸变： 随着焦距缩短（6mm-8mm）而增大
- 色差： 在镜头边缘更明显，尤其是在广角端
- 暗角： 传感器覆盖不匹配时，图像角落可能暗化
- 对焦均匀性： 广角镜头在场景内可能存在对焦变化
环境因素
- 温度稳定性： 建议采用工业级镜头，适用于 ±40°C 的工作环境
- 抗振性： 对于远摄镜头（16mm 及以上），需稳固安装
- 防尘保护： 非密封系统，选型时需考虑环境
系统集成
- 标定需求： 更广镜头需要更多的畸变校正
- 处理负载： 畸变越大，计算开销越高
- 存储需求： 更大的视场覆盖意味着每次检查的数据量更大
相关链接
镜头规格和可用性如有变更。有关当前的兼容性与技术支持，请联系 Overview 支持。
