电源 + M12 接线指南

本指南说明如何通过 M12 17 针 A-coded 连接器为 OV20i 摄像头正确供电——可通过直接供电连接或端子块适配器实现。


电源要求​

  • 电压输入： 24 V DC ±10%
  • 电流消耗： 1 A（典型值）
  • 功耗： ~10 W（典型值）
  • 连接器： M12 17 针 A-coded（摄像头端为公头）

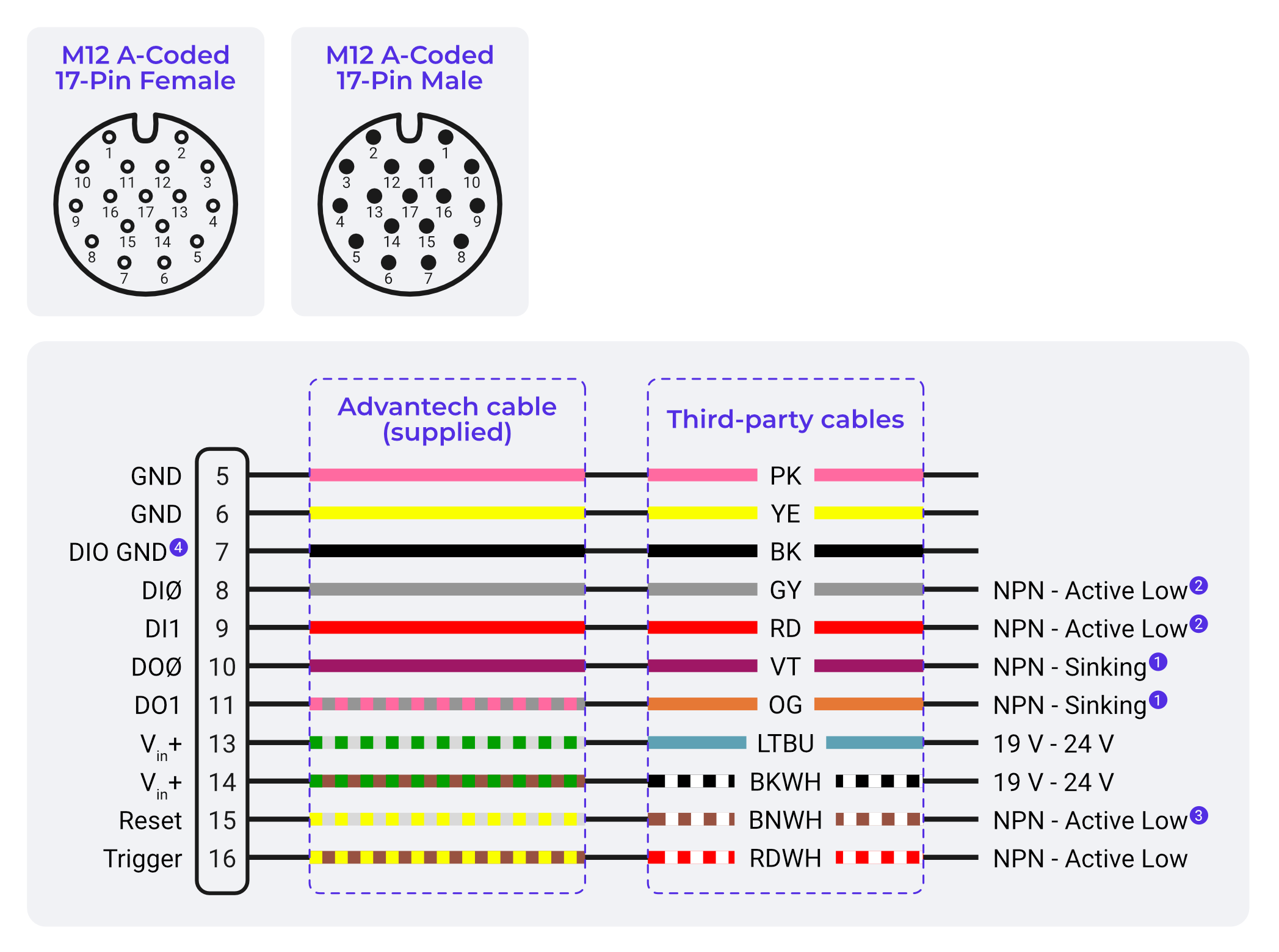

电源引脚映射​

引脚 #功能
13+24V (Vin+)
14+24V (Vin+)
5GND
6GND
备注

您可以使用任一或两个 +24V 引脚，以及任一 GND 引脚。

选项 1：M12 电缆连接到电源​

使用第三方或与 Advantech 兼容的 M12 17 针尾线电缆（pigtail）。

步骤：​

  1. 确认 Pin 13/14 的线（通常为 LTBU 或 BKWH）→ 连接到 +24V。
  2. 确认 Pin 5/6 的线（通常为 PK 或 YE）→ 连接到 GND。
  3. 将其 securely 连接到经稳压的 24 V DC 电源（输出至少 1 A）。
  4. 通电并确认 Power LED（最右侧） 为绿色。

选项 2：M12 转至 端子块适配器​

用于简易桌面测试或模块化安装。

  • 使用暴露所有 17 引脚的 breakout 板。
  • 将 +24 V DC（经稳压，输出至少 1 A） 连接到引脚 13 和/或 14。
  • 将 GND 连接到引脚 5 和/或 6。
  • 如有需要，可将剩余端子用于 I/O、触发和输出。

确认供电状态​

  • ✅ Power LED = Green → 系统正常
  • ❌ Power LED = Red → 欠压、极性错误或接线故障
  • ✅ All 4 LEDs On → 就绪进行网络与检测
  • ❌ Only 3 LEDs On → 请检查供电线或电缆完整性

安全提示​

  • 重新布线前请务必断电。
  • 仅使用经监管的工业级 24V 电源。
  • 连接前请再次核对极性。
  • 如有疑问，请在插入前测量 M12 电缆引脚处的电压。
