快速安装指南

按如下步骤对 OV20i 摄像头进行首次物理安装和上电。

盒内物品​

  • OV20i Smart Camera


  • Mounting Plate or Bracket (if ordered)

  • M12 17-Pin Cable (Pigtail or Extension)


  • Ethernet Cable


  • Optional: Terminal Block or Power Supply Adapter

所需工具​

  • 4 mm 六角扳手（用于安装）
  • 小号平头螺丝刀（用于端子排接线）
  • 24 V DC 电源（最小输出 1 A）


电气连接​

OV20i 使用一个 17 针 M12 A 编码连接器，用于所有电源、I/O 与通信。

  • 供电引脚：
    • 引脚 13 与 14 = 24 V DC (+)
    • 引脚 5 与 6 = GND (−)

您可以：

  • 直接用带线电缆接至经过稳压的 24 V DC 电源（最小输出 1 A）。
  • 或通过 M12 转端子排底座 连接，使所有引脚暴露在外。
注意

上电前请确认引脚定义。接线错误可能会损坏相机。

请参阅 电源 + M12 接线指南.

相机安装​

  1. 使用随附的支架或自定义支撑结构。
  2. 确保相机稳固且固定牢靠。
  3. 将相机置于镜头所规定的工作距离处。
    • OV20i 使用具有固定焦距的 S-mount 镜头（如 12 mm、25 mm）。
    • 相机内置用于微调的电动对焦，但不具备光学变焦。
    • 使用镜头规格来设定与工件的正确距离。
  4. 为获得最佳效果，请避免眩光、阴影或逆光。
注意

在通电时，OV20i 表面发热属于正常现象。对于高温环境，请使用前部安装点。

网络设置​

  • 将以太网端口连接到笔记本电脑或交换机。
  • 相机出厂自带：
    • 静态 IP： 192.168.0.100
    • DHCP： 默认关闭（可在设置中启用）
  • 将计算机设置到 192.168.0.X 子网以实现通信。
提示

使用 micro-USB 调试端口进行紧急访问 (192.168.55.1)。

网络规格​

Overview.ai 相机（如 OV20i、OV80i）是工业 AI 视觉系统，通常满足以下网络规格：

特性典型数值
接口1 Gbps 以太网
协议TCP/IP（通常还支持 FTP/MQTT/REST/API）
典型带宽使用~每台相机约 15–50 Mbps（取决于图像分辨率、帧率和 AI 模型）
峰值带宽在图像上传或突发时可短时达到 100–200 Mbps

经验法则（每台相机）：

  • 最小端口速度：1 Gbps
  • 每端口缓冲：>100 KB 以应对突发
  • 上行/骨干容量：如果将摄像头聚合到交换机，上行带宽应达到 约 200–300 Mbps/摄像头（包含开销）

上电检查​

上电后：

  • 相机顶部的 4 个 LED 应全部点亮。
  • 如只有 3 个或更少点亮，请核对电压和引脚对齐。
  • 启动大约需要 30 秒。

就绪使用​

在 Chrome 或 Edge 中，打开：

http://192.168.0.100

🔗 相关页面​

2D 绘图​

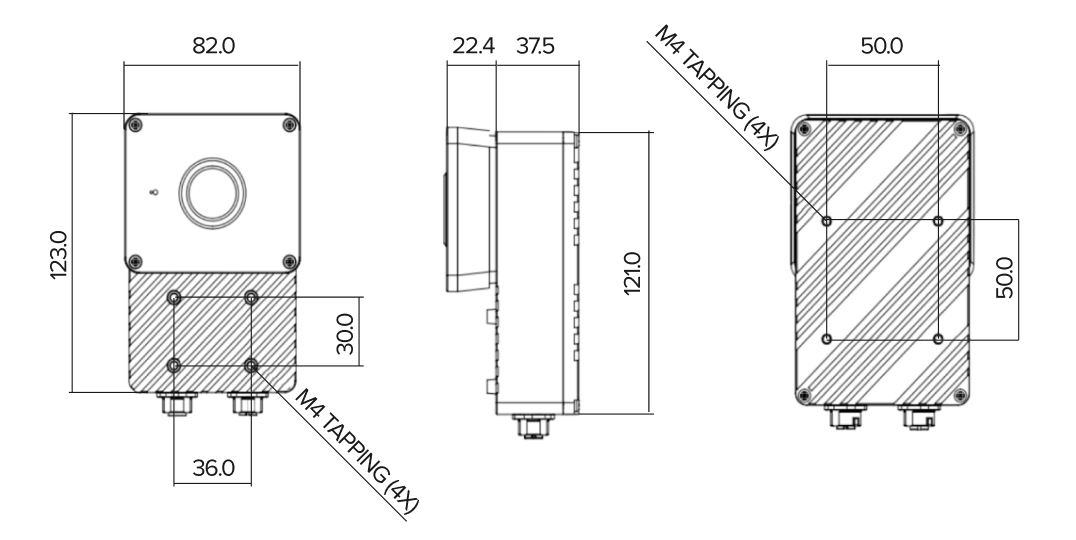

OV20i 尺寸：

OV20i 2D Drawing

OV20i 安装布置：

OV20i Mounting Arrangements

OV20i 安装板：

OV20i Mounting Plate

下载 3D 模型​

你可以在下方下载用于安装和集成的 3D 模型：

OV20i：
