同一配方中的多视图

本指南向您展示如何设置一个单一配方，以在不切换到其他配方的情况下对不同部件、角度或视图进行检测。这样做有多种原因，但两个主要使用场景是：

  • 当拍摄之间没有足够的时间来切换配方时，
  • 当对同一部件的多个部位或角度执行相同检测时（例如在车身的五个不同位置检查螺栓的存在/缺失）。在这种情况下，该方法可避免在不同配方中多次训练相同的存在/缺失模型。
备注

以下示例是一个简单版本，只有两个视图和一种检测类型，但你可以将此相同技术应用于无限数量的检测类型和视图。在此检测中，我们将检查钻头盒两侧位的存在/缺失。 一侧底部有五个位，另一侧顶部和底部各有八个位。我们将具有16个位的一侧称为 side A，具有五个位的一侧称为 side B。

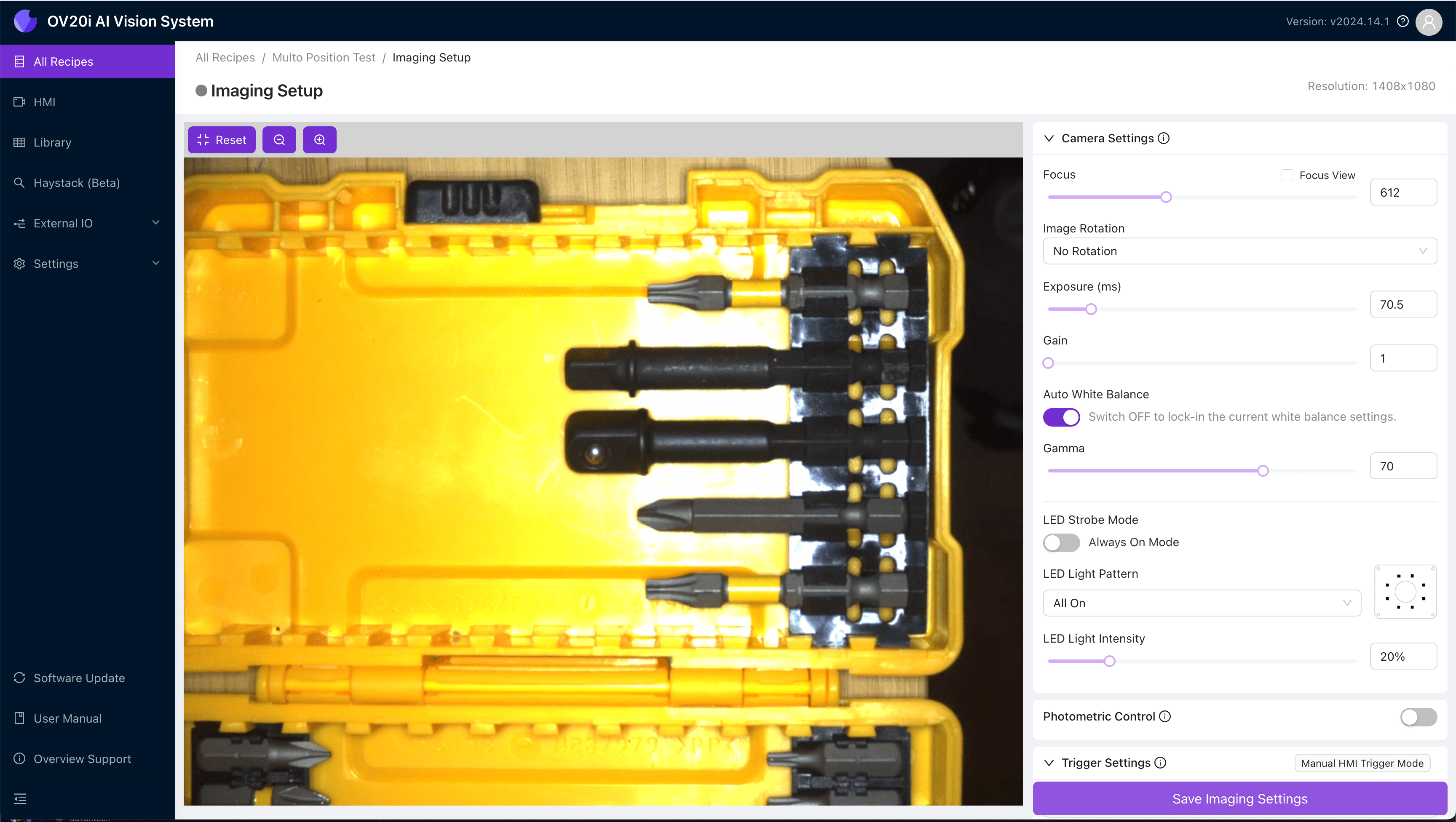

Side ASide B
Side A (16 bits)Side B (5 bits)

创建并训练一个新配方​

与每个侧面单独一个配方不同，由于布局不同，我们将把两侧合并为一个配方，从而避免为存在/缺失模型训练两次。

  1. 创建一个新配方。在此案例中，它是一个 classification 配方，但同样的原理也可用于 segmentation。

  2. 为第一视图设置 Template Image 和 Alignment：

备注

当在同一配方中检查多于一个视图时，Aligner 将不可用。Template Image 和 Aligner 仅用于为 Inspection Setup 设置基准图像。

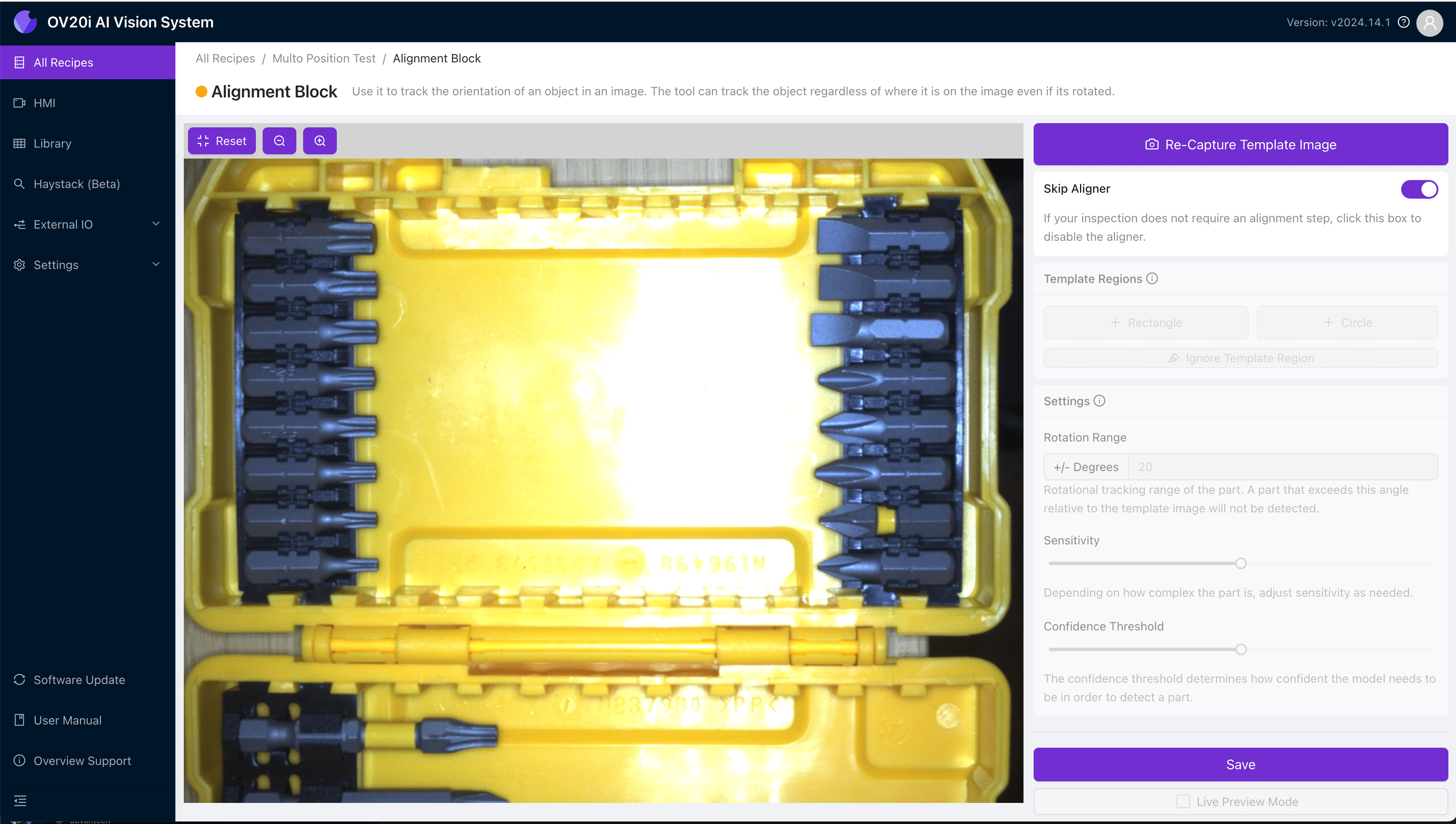

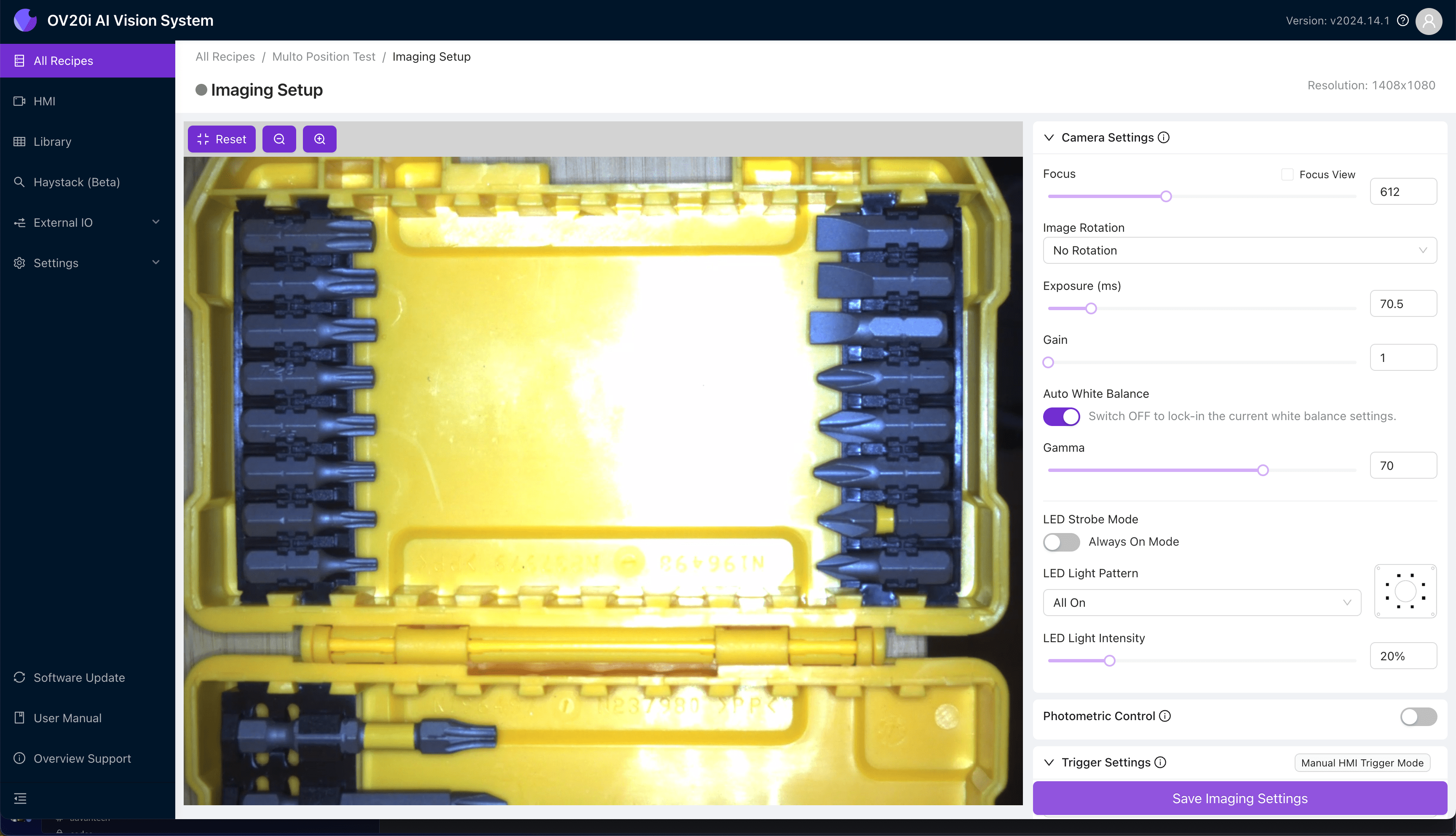

Template image and alignment- Side A

  1. 为侧 A 绘制 ROI。给它们命名，以便识别所属的侧。在本示例中，我们将 ROI 命名为 A1-A16。

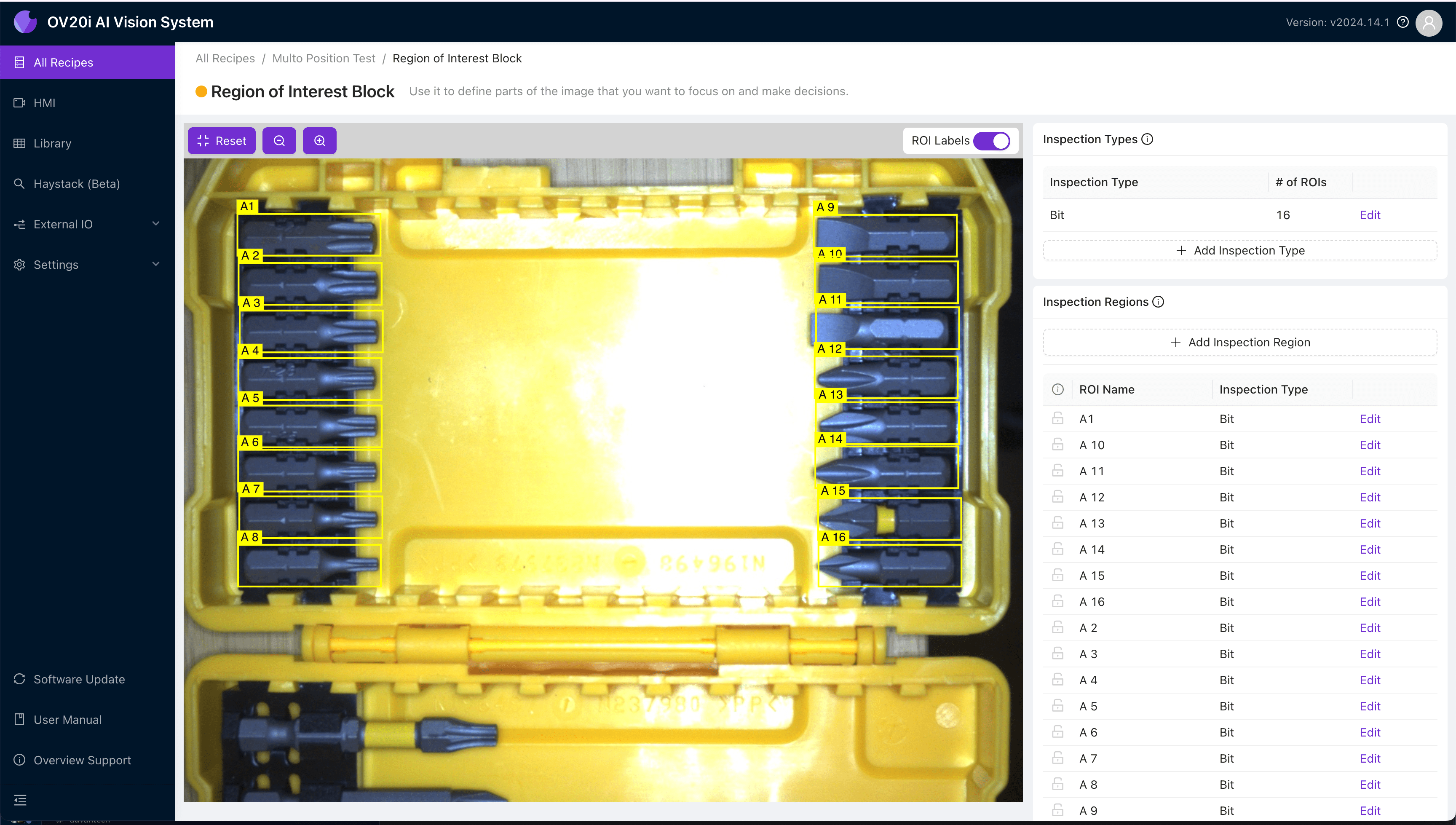

ROIs - Side A

  1. 返回 Template Image 和 Alignment，以从新捕获或库中替换为侧 B 的图像。

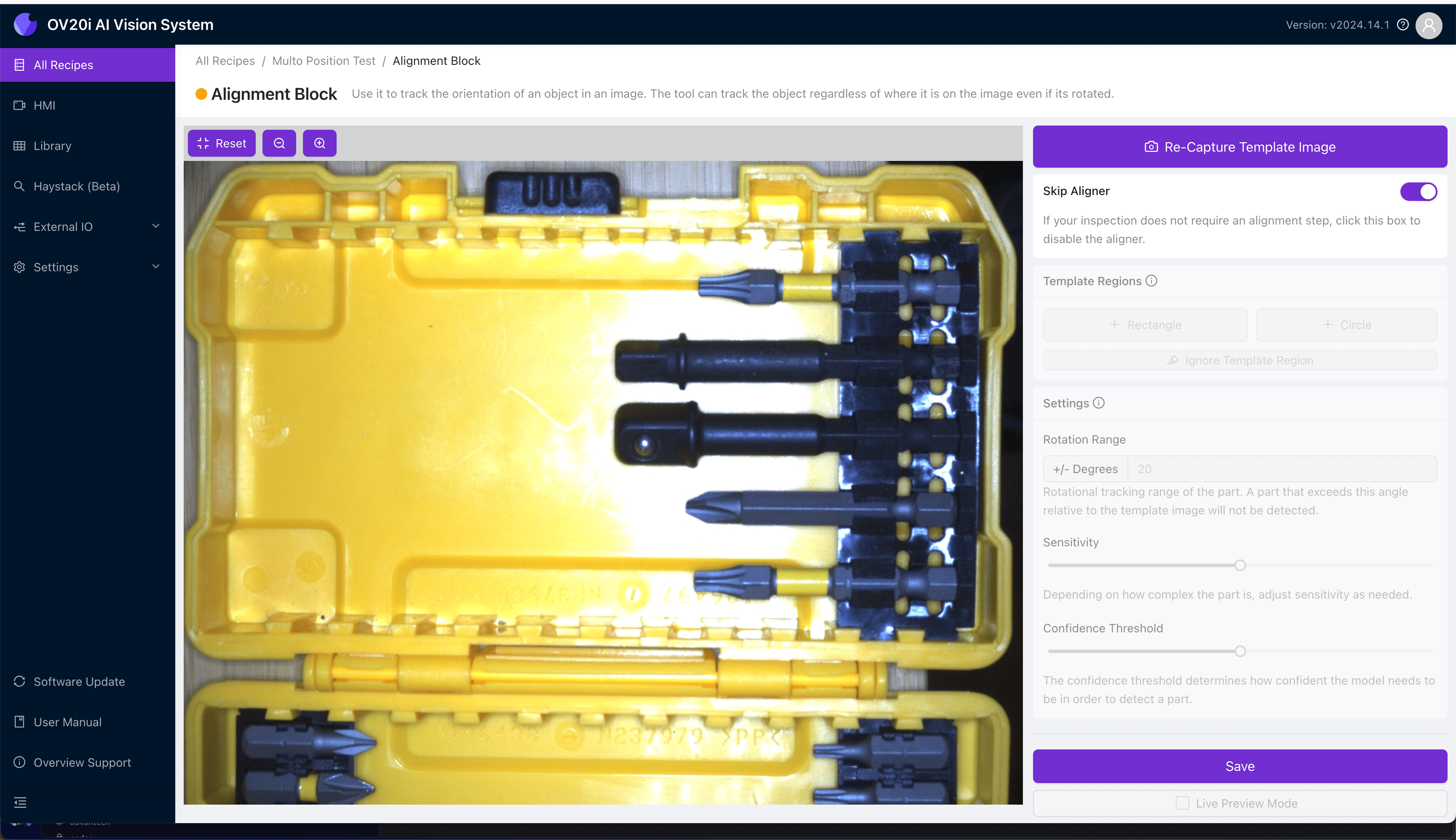

Template image and alignment- Side B

  1. 使用每个 ROI 旁边的锁图标，以避免移动侧 A 的 ROI，然后为侧 B 绘制并命名 ROI。

ROIs - Side B

备注

对于更复杂的配方，可以对需要检测的视图数量重复此过程。

  1. 使用来自两侧 A 和 B 的图像对分类模型进行标注和训练。拍摄并标注侧 A 时，不要标注侧 B 的 ROI，反之亦然。
Side A pass labelsSide A fail labels

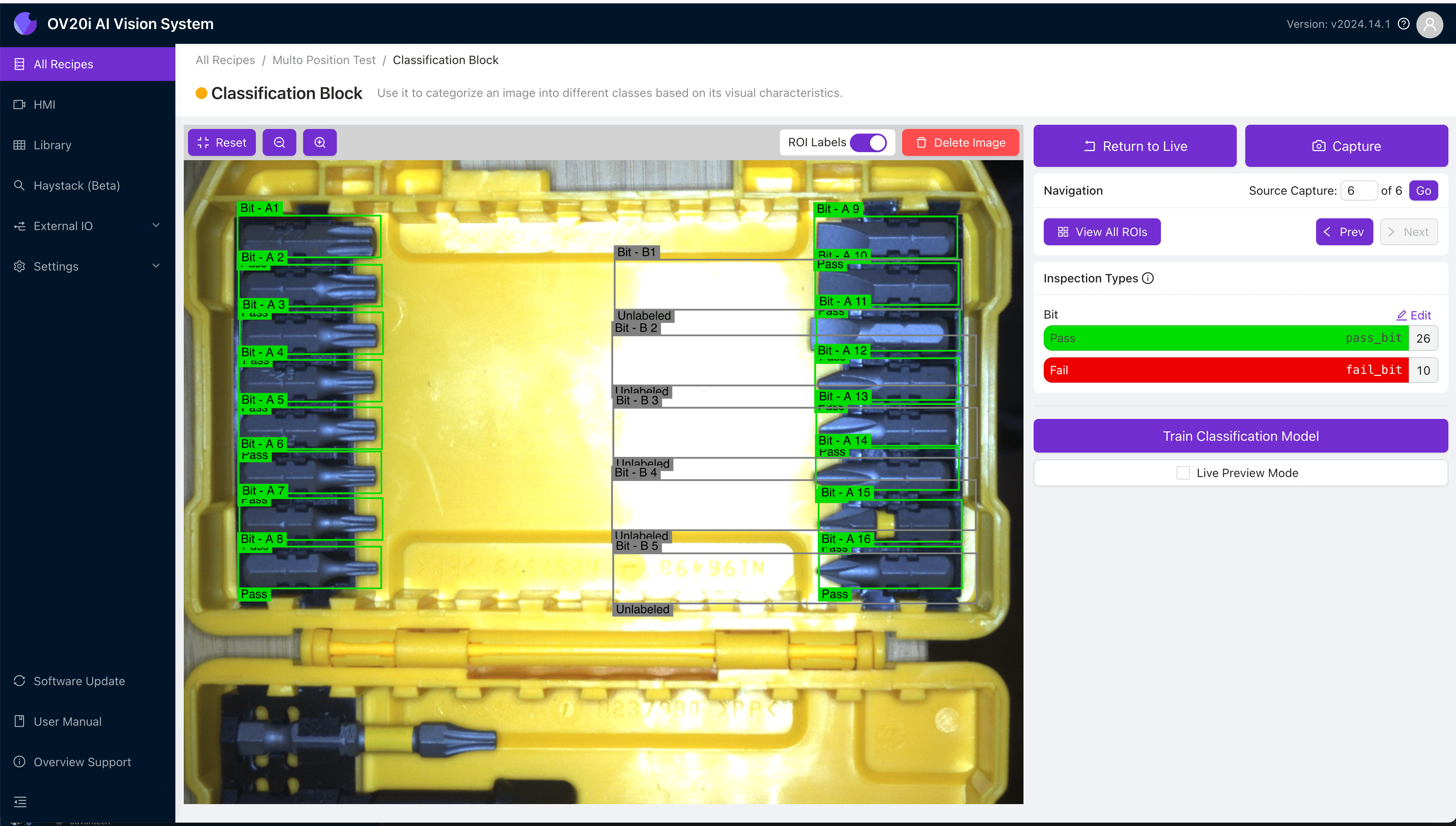

Labeling side A (Pass)Labeling side A (Fail)
Side B pass labelsSide B fail labels

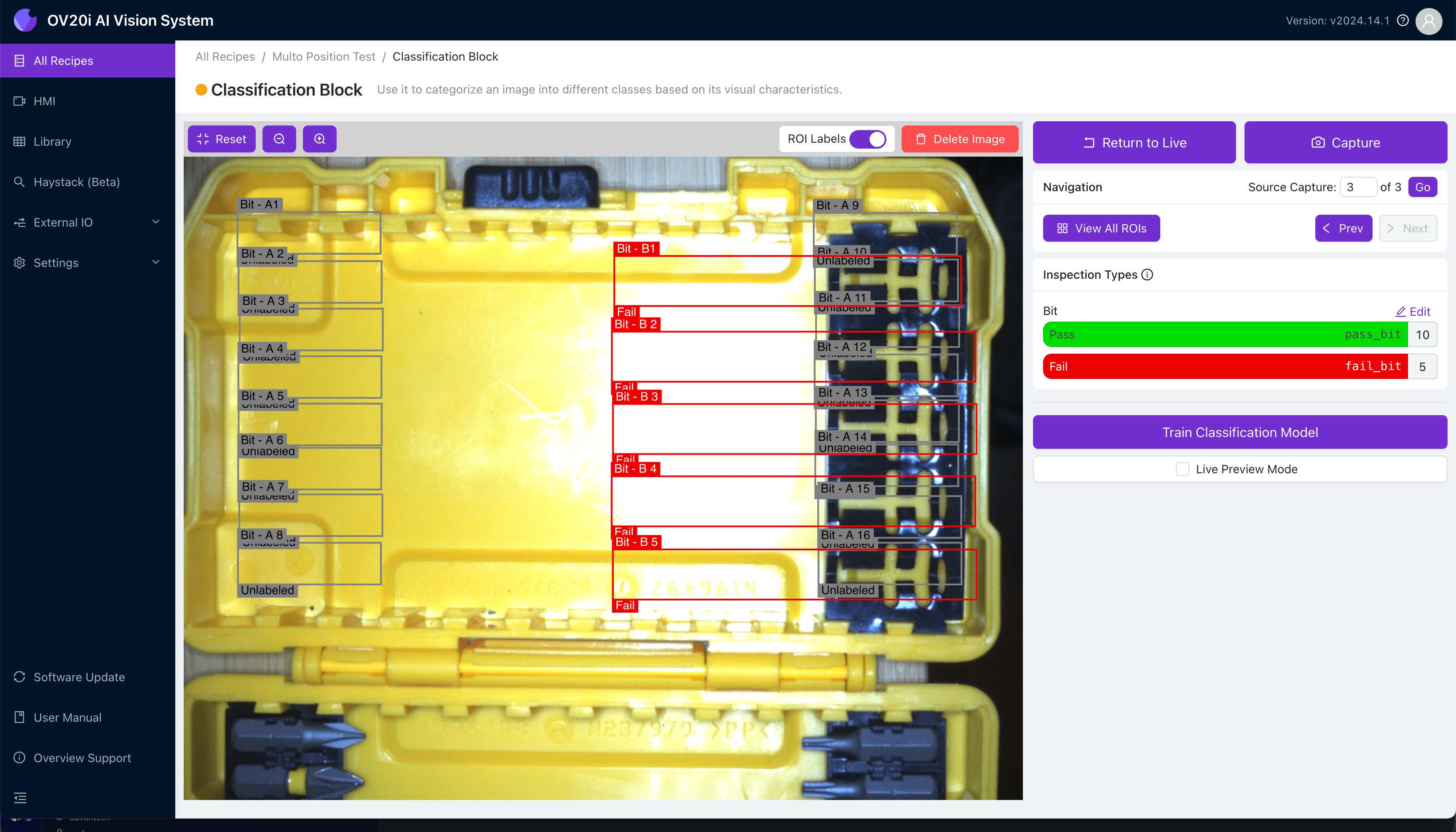

Labeling side B (Pass)Labeling side B (Fail)

配置 Node-RED 逻辑​

  1. 导航到 IO Block（从 Recipe Editor 的 Configure IO）以打开您的 Node-RED 流。
  2. 创建一个源以告诉 OV20i 当前正在检查哪一侧。
备注

这可以是机器人位置数据、来自 PLC 的信息，或您想要使用的任何其他信息。下面的示例中，我们将使用两个 Inject 节点来模拟：一个发送字符串 "A"，一个发送字符串 "B"。

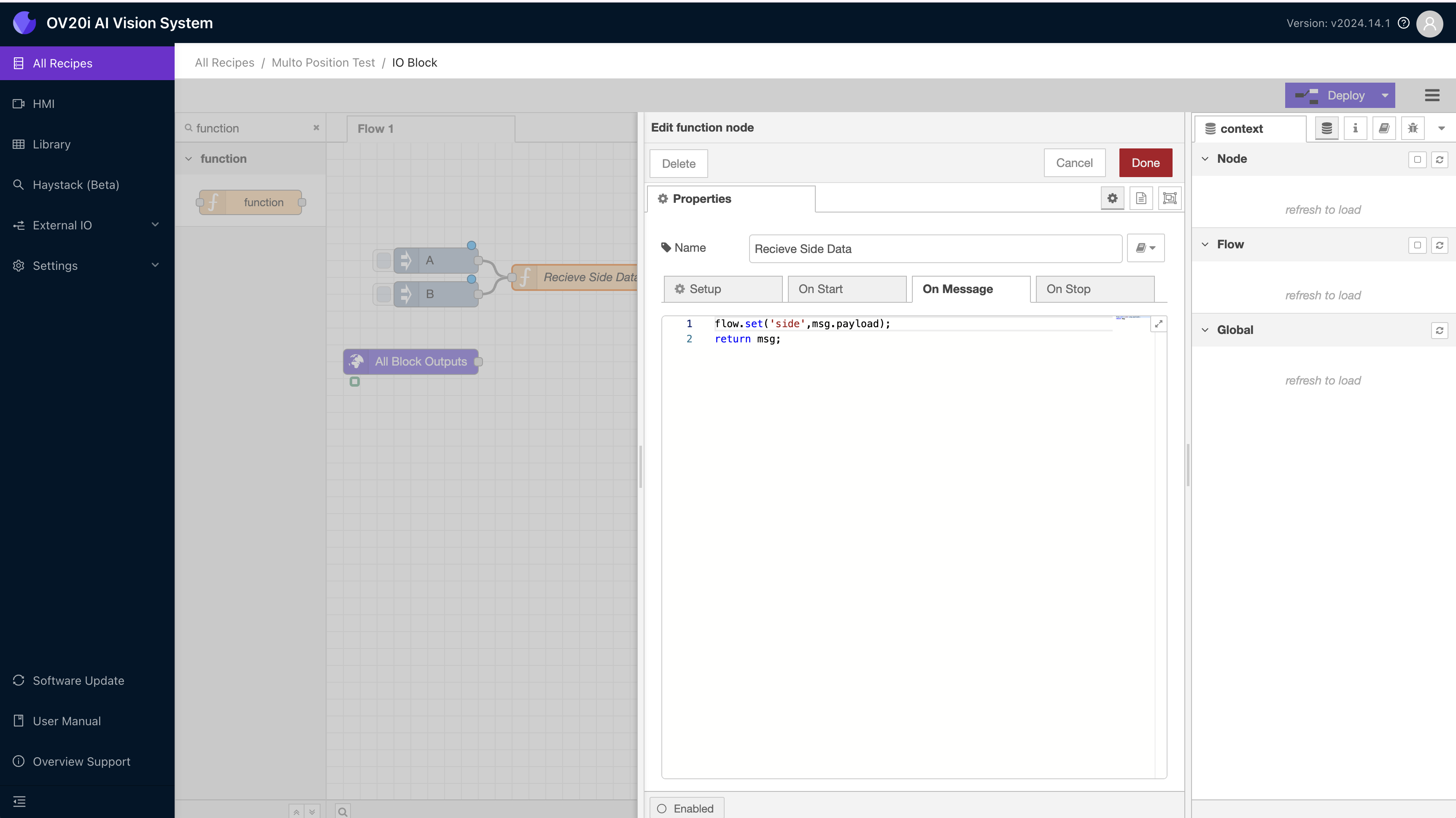

  1. 由于传入的侧数据可能是瞬态的，但我们想要检查活动的是哪一侧，因此将状态数据存储为一个 Flow 变量，该变量将持续到接收到下一条侧信息。将您的数据源连接到包含以下代码的函数块：
flow.set('side',msg.payload);
return msg;

Edit function node

  1. 可以通过打开 context 数据侧栏、发送一条消息，然后在 Flow variable 窗格中点击 刷新 来测试侧数据是否正确存储。数据流窗格仅在使用小型 refresh 按钮手动刷新时才会更新。

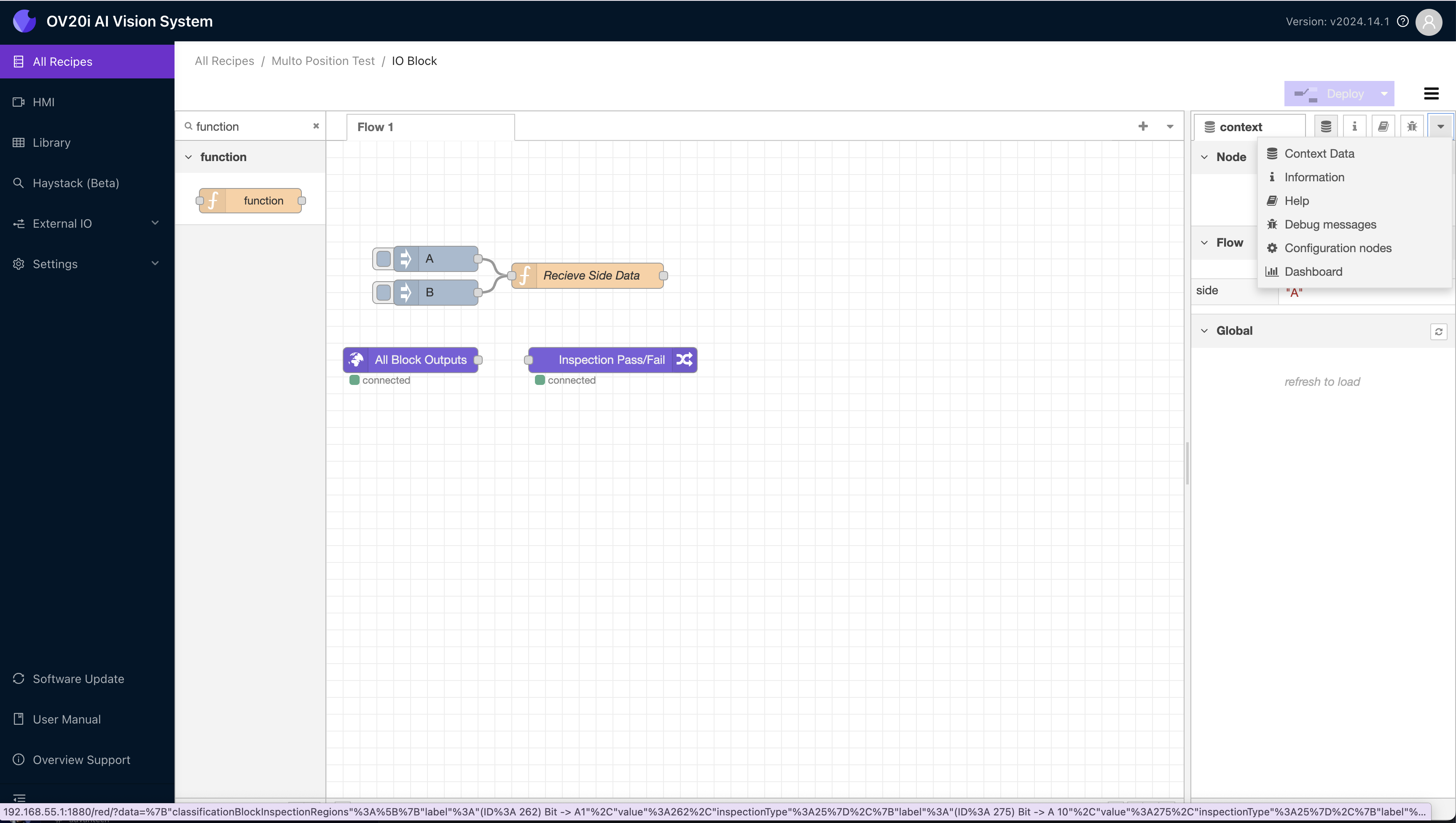

Context menu

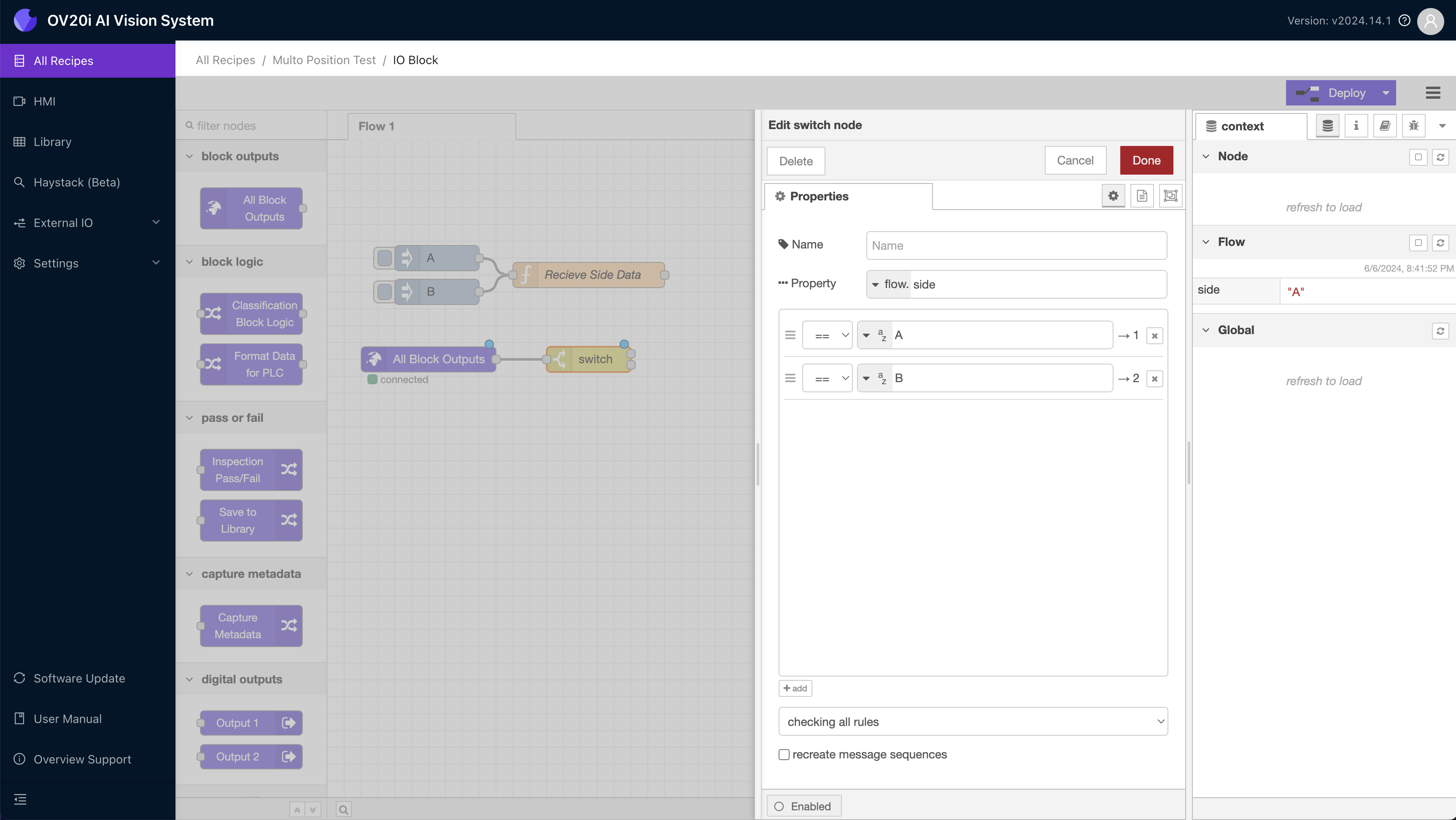

  1. 一旦侧数据正确存储在 Flow variable 中，添加一个连接到 All Block Outputs 的 switch 节点。这将是根据 Flow variable 中活动的侧来路由带有检测数据的消息的区块。将其配置为查看 Flow 变量，并在 A 活动时将消息路由到端口 1，B 活动时路由到端口 2。

Edit switch node

备注

对于更复杂的配方，可以对需要检测的视图数量重复此过程。

  1. 将 switch 的每个输出端口连接到一个 Classification Block Logic block，并根据您要检测的该侧的规则进行配置。Switch 节点一次只会将消息路由到其中一个节点。下图显示了用于交换口 B 的配置。请注意它没有引用 A 的 ROI，因此当检测通过该节点路由时，该侧的结果将被忽略。

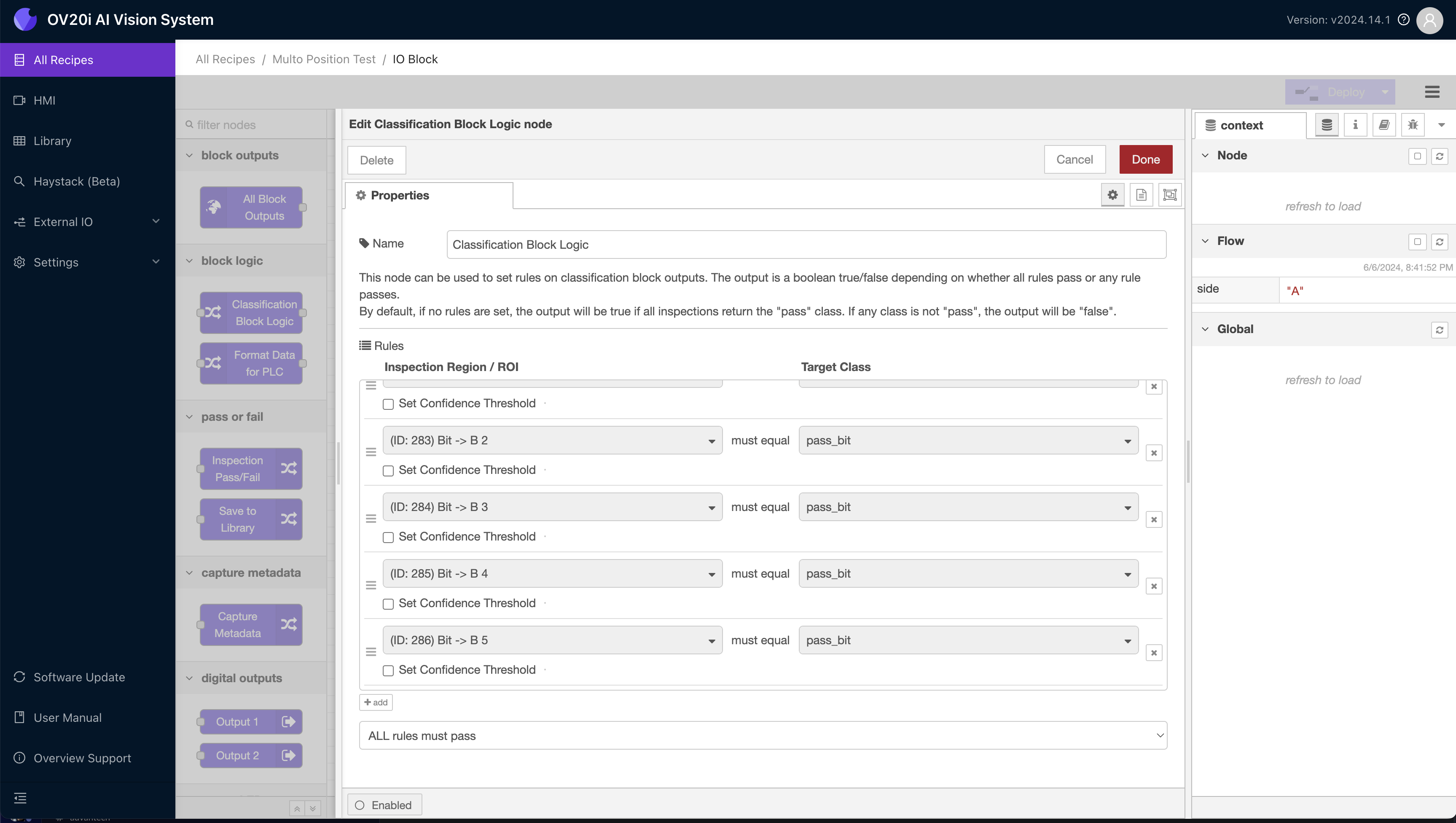

Edit Classification Block Logic node

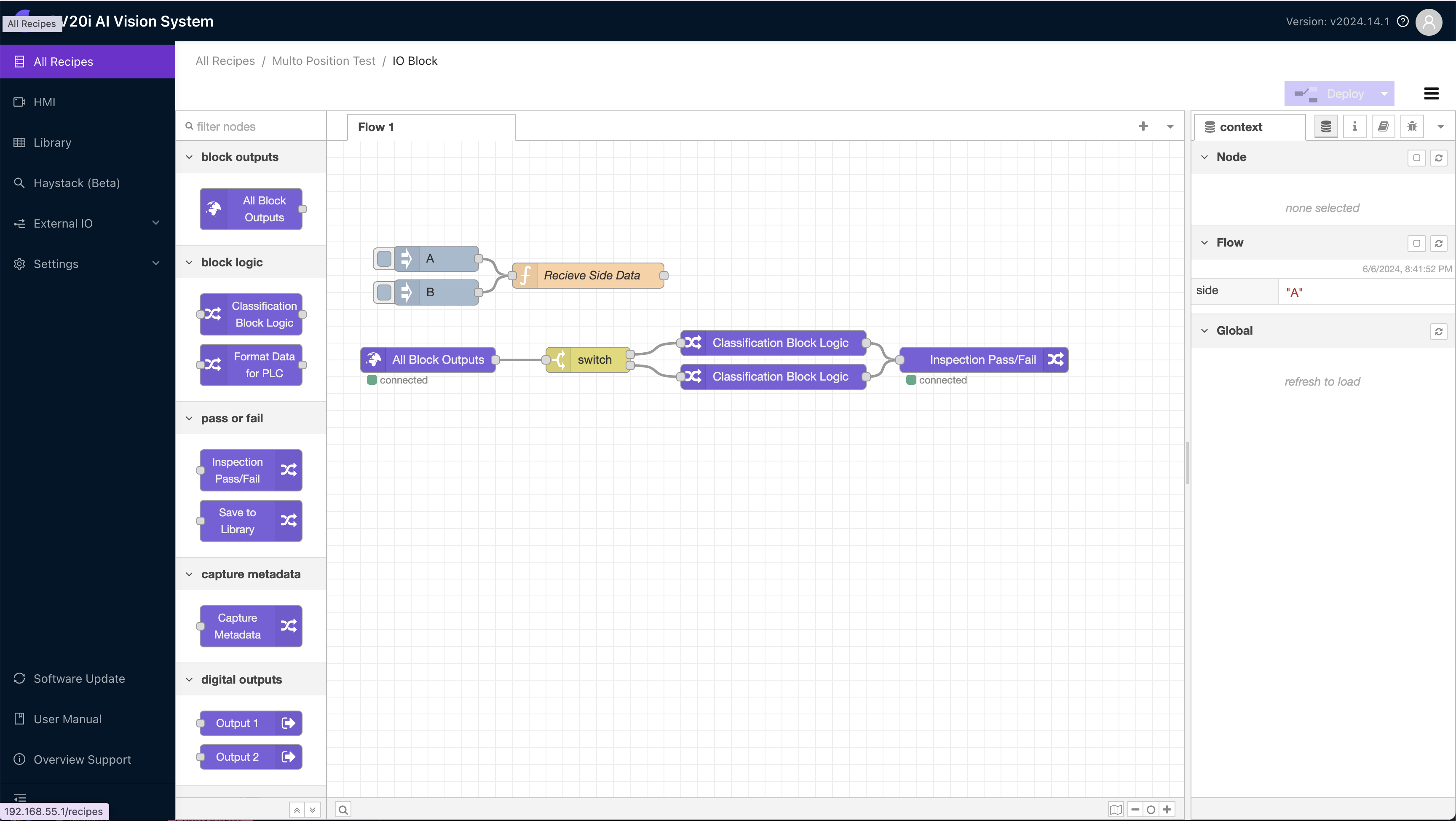

  1. 最后，将 逻辑块连接到 Inspection Pass/Fail block。这可以使结果在 HMI 上显示，并传递给任何附加的 PLC 或其他流组件。

Node-RED Flow

测试配方​

现在 Node-RED 流已配置完毕，是时候对配方进行端到端测试。

  1. 首先，我们将使用 Node-RED 的 inject 节点发送 A 侧指令。然后使用 HMI 检查一个合格部件。请注意，尽管 B 侧的某些区域失败，整个检测仍然通过。

HMI side A, pass

  1. 现在在 A 侧移除一个钻头并再次检测时，我们得到我们想要的失败结果。

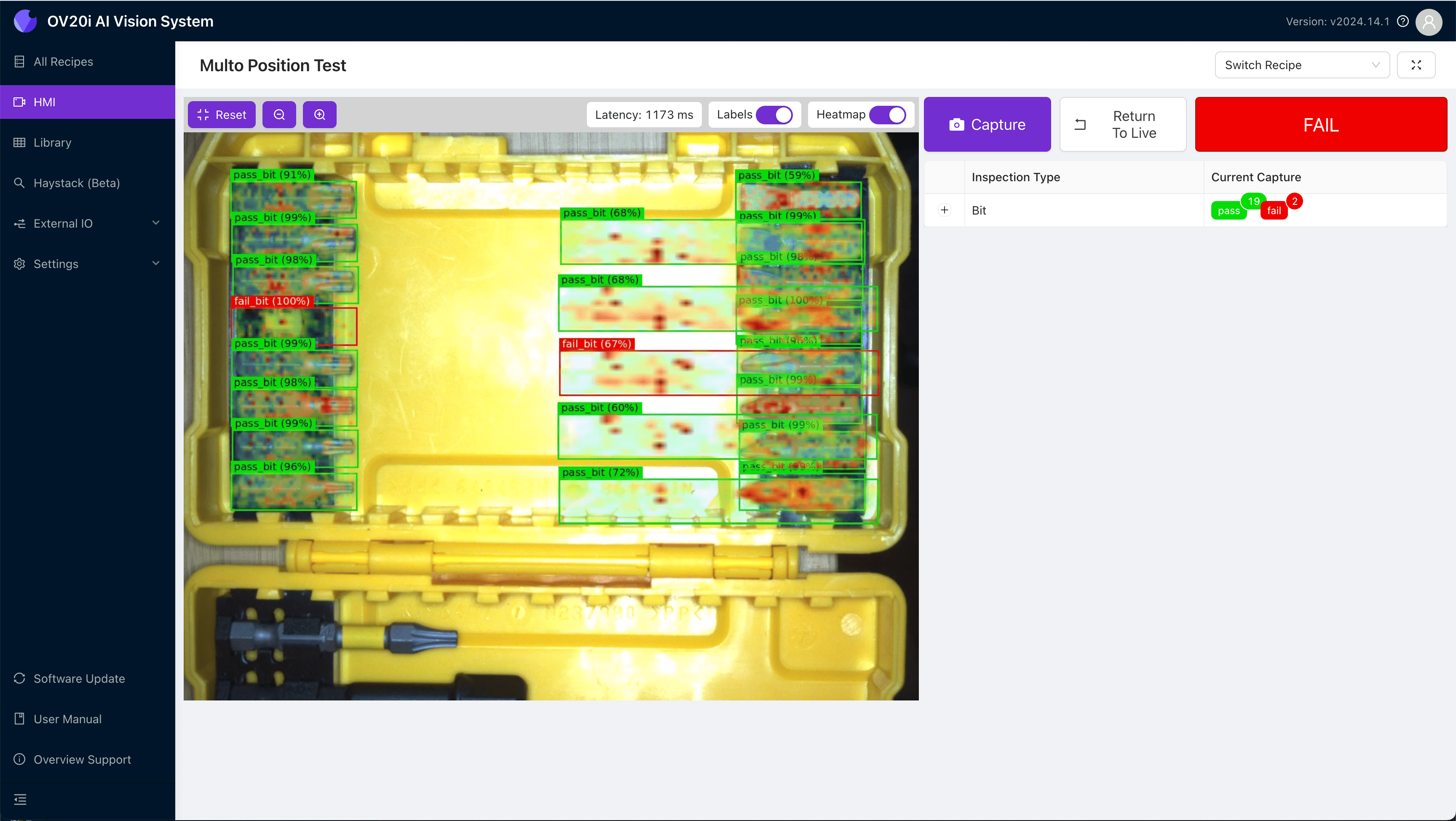

HMI side A, fail

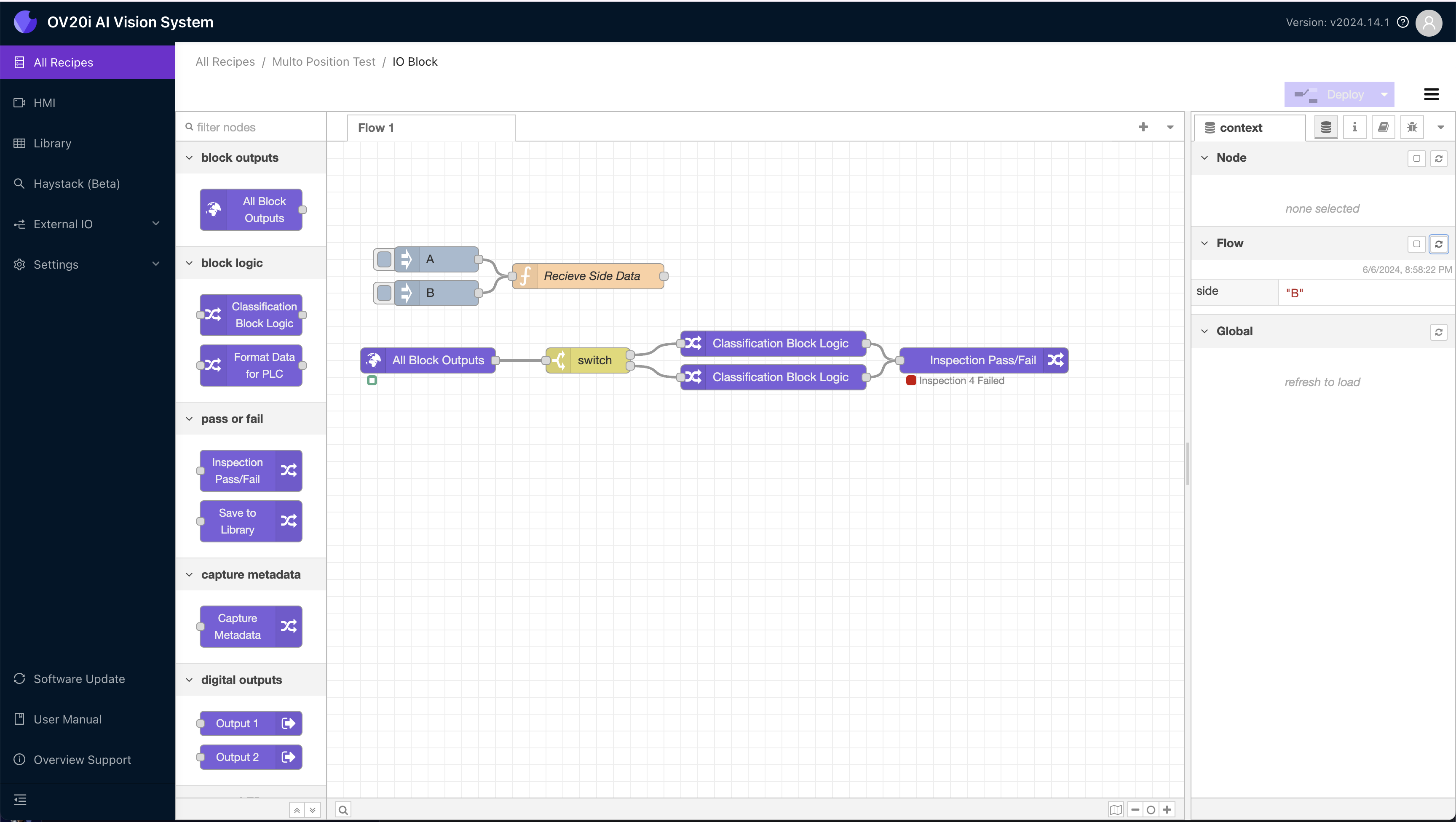

  1. 继续到 B 侧时，使用 Node-RED inject 发送 B 信号，并在上下文数据窗格的 Flow 变量部分点击 刷新，以确保其已存储。

Node-RED Flow B

  1. 现在切换到良品的 B 侧时，尽管 A 侧的区域全部失败，检测仍然通过。

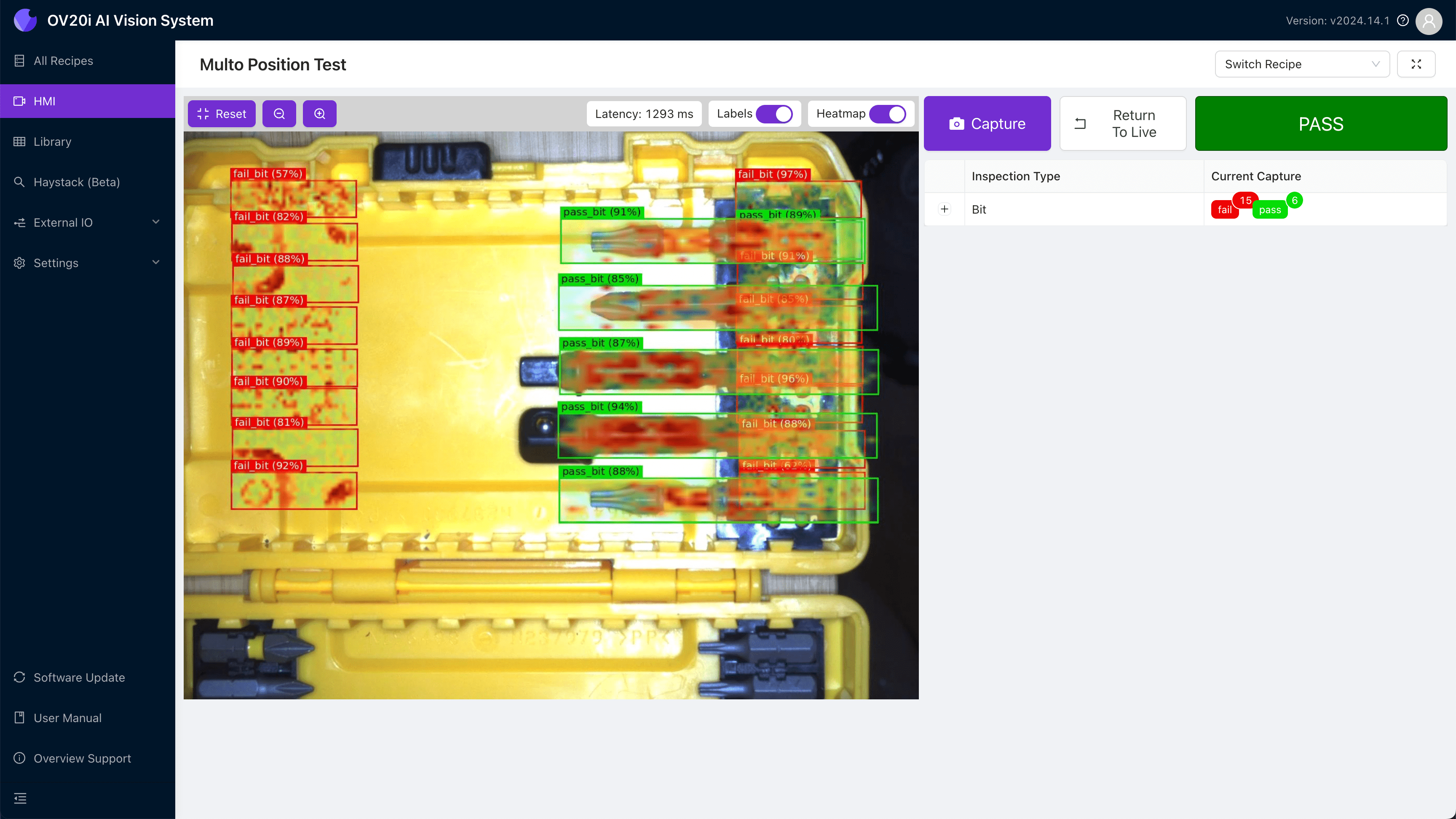

HMI side B, pass

恭喜！您现在已掌握在部件的多个视图之间使用单一配方和模型的方法。这将允许在高速条件下执行复杂的检测，并实现与机器人之间的紧密集成。它还将为您节省大量时间，避免为同一检测在不同视图上训练多种模型。
