从 PLC 向相机发送自定义数据

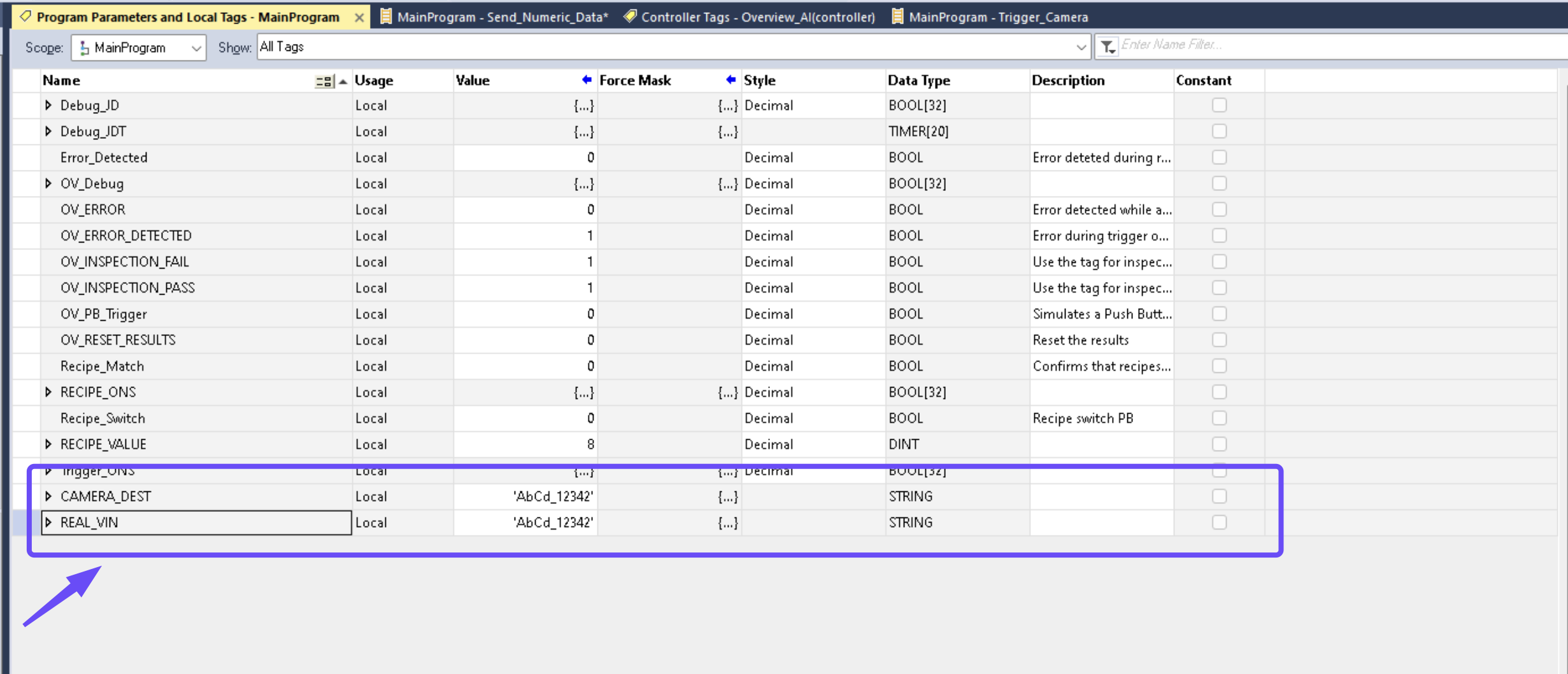

第 1 步：创建并配置自定义数据标签

从自定义数据标签开始，创建两个标签，一个用于从自定义数据标签复制数据，另一个用于将数据传送到相机输出标签。这两个标签的数据类型都必须为 STRING。

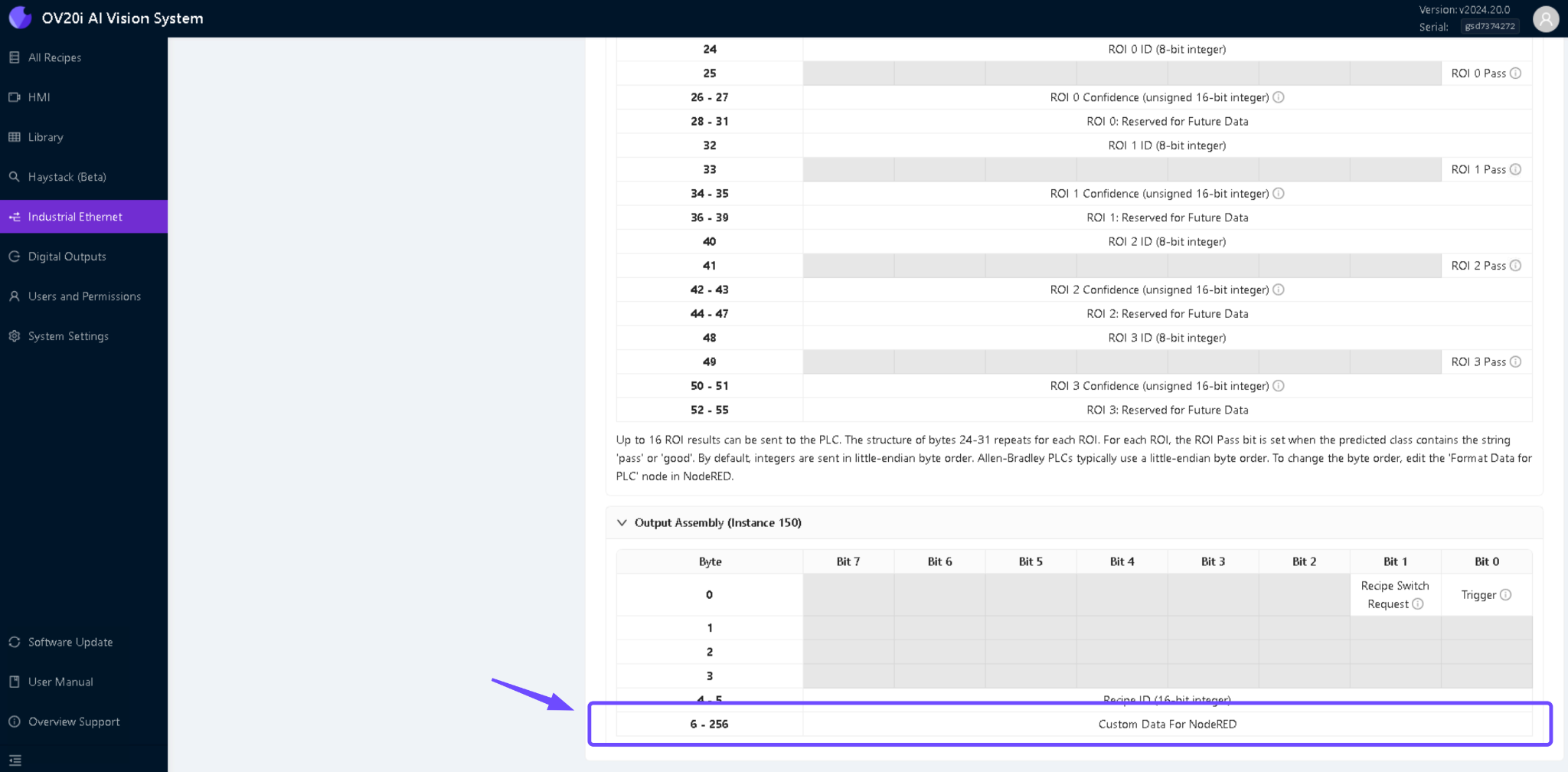

第 2 步：为 Node-RED 定义字节序

您可以从分配给 Node-RED 的输出组件中选择任意字节序。字节序指数据的格式化与传输方式。

第 3 步：开发触发逻辑

在创建自定义数据标签后，使用在 Trigger Using a PLC 中详细描述的触发逻辑，创建一组新的逻辑指令。触发逻辑应能处理相机的激活，确保在满足特定条件时捕获图像。

备注

如果对同一个 VIN 触发两次，第二张图像中将不会存储数据。请在发送新的数据之前尝试清除数据。

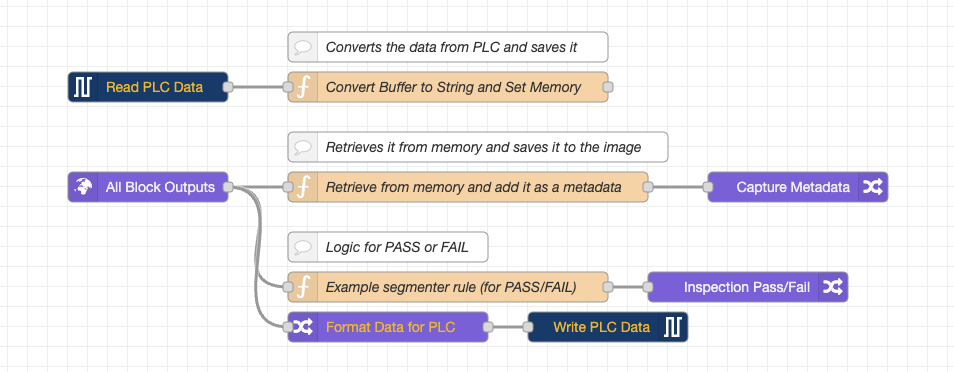

第 4 步：在 Node-RED 中创建 Flow

访问 Node-RED Flow，并创建一个新的 Flow，使其功能与所需的功能保持一致。

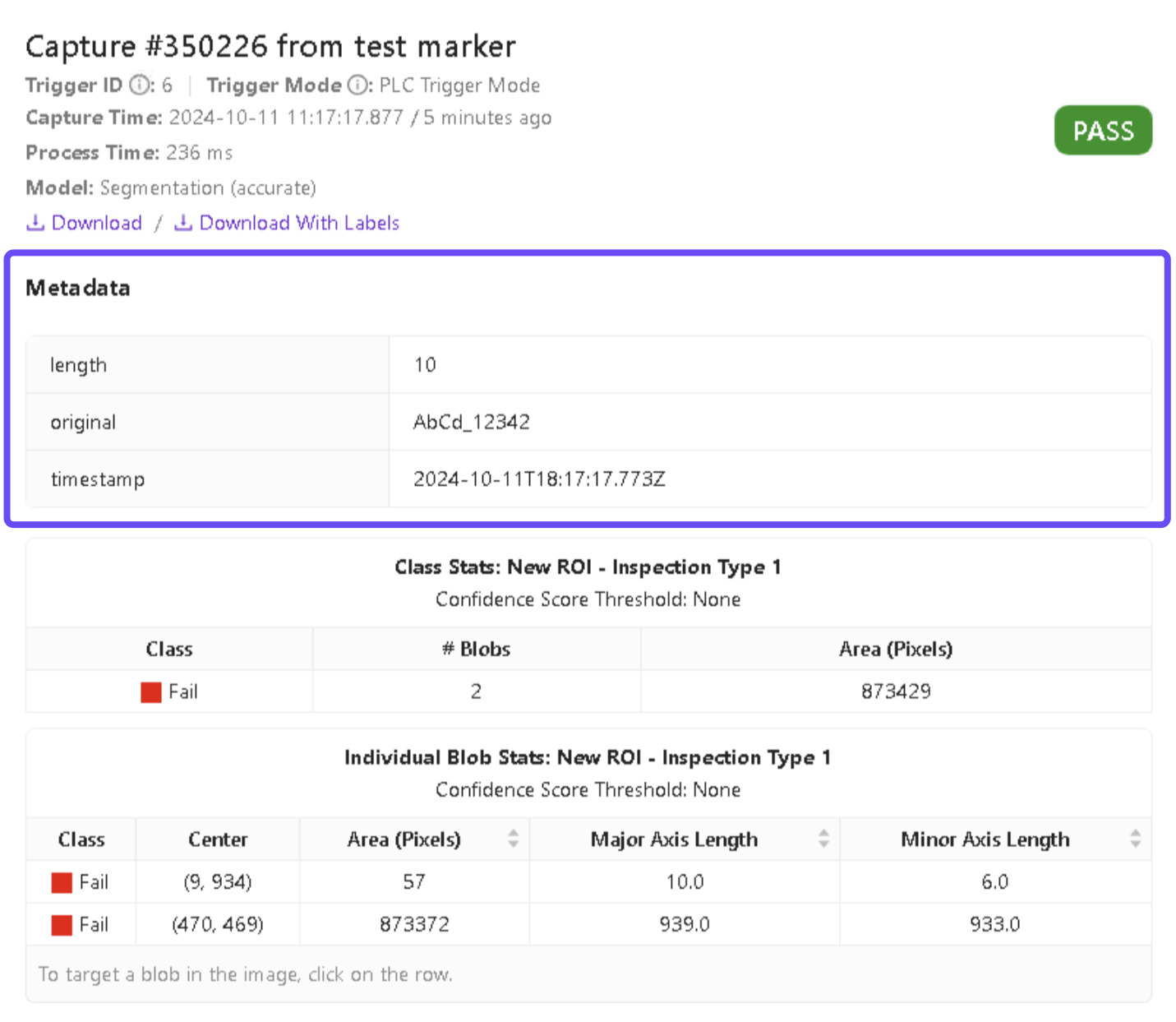

第 5 步：捕获图像并关联元数据

在触发相机后，验证图像捕获过程是否按预期工作。

确保相机拍摄的每张图像都带有元数据，包括自定义数据。
