成像设置基础
本页介绍使用 OV80i 摄像头系统实现基于 AI 的检测以达到最佳图像质量所需的核心原理和技术基础。
图像获取理论
索尼 IMX334 传感器架构
OV80i 采用专为工业视觉应用而选用的 Sony IMX334 传感器。
传感器特性：
- 分辨率： 8 MP，针对检测细节和处理速度进行优化
- 帧率： 30 fps，适用于高速生产线
- 快门类型： 滚动快门，用于高质量的图像捕捉
- 像素质量： 高质量像素，确保 AI 模型性能的一致性
滚动快门优势：
- 高分辨率： 可捕捉适用于 AI 分析的细节图像
- 低噪声： 在各种照明条件下产生更清晰的图像
- 性价比高： 在成本下提供出色的性能
镜头系统集成原理
C-Mount 兼容性： OV80i 使用标准 C-mount 镜头螺纹，确保与任何 C-mount 镜头兼容。
可用焦距选项： 镜头焦距可通过镜头进行调节。软件内置镜头畸变校正算法，消除各镜头的鱼眼效应，使图像在几何上更准确、接近正方形。
常见的 C-Mount 焦距：
- 6mm - 视场宽广、工作距离近、较大件物体
- 8mm - 视场平衡，工作距离中等
- 12mm - 标准镜头，最优平衡，适用于大多数应用
- 16mm - 视场更窄、工作距离更长
- 25mm - 远摄选项，用于对较小区域的详细检测
C-Mount 镜头灵活性：
- 通用兼容性 - 任何 C-mount 镜头均可物理安装
- 推荐选项 - 列出的焦距针对典型工业视觉任务进行了优化
- 自定义应用 - 可提供其他 C-mount 焦距以满足特殊需求
- 易于更换 - 标准螺纹使镜头可以快速更换
光学考虑因素：
- 工作距离 - 焦距与安装高度之间的关系
- 视场 - 4:3 宽高比，宽度乘以 0.75 得到高度
- 景深 - 对一致部件检测可接受的对焦范围
- 电动对焦 - 用于获得最佳清晰度的精确对焦调节
照明系统设计原则
8 路可编程 PWM LED 架构
LED 系统规格：
- LED 数量： 8 盏可编程白光 LED
- 控制方式： PWM（脉宽调制）用于实现精确光强控制
- 光谱输出： 白光 LED，提供颜色中性照明
- 电源管理： 集成热管理与能效优化
PWM 控制优势：
- 精确光强 - 实现一致照明的精确亮度控制
- 可重复性 - 数字控制确保在不同捕获之间保持一致照明
- 电源效率 - PWM 降低发热和功耗
- 易于集成 - 与相机曝光协同，获得最佳时序
AI 视觉检测的照明策略
照明基础原理：
- Contrast Enhancement - 适当的照明提高 AI 模型的特征可见性
- Shadow Minimization - 均匀照明减少错误边缘检测
- Surface Texture Revelation - 适当的角度和强度揭示缺陷
- Consistency Requirements - 稳定照明确保 AI 模型性能的可靠性
照明配置原则：
- Direct Illumination - 高对比度用于边缘检测和尺寸检测
- Diffused Illumination - 降低眩光以进行表面光洁度检测
- Angle Optimization - 根据缺陷类型和表面选择照明角度
- Intensity Balancing - 实现场光均匀照明并避免过曝
相机设置优化理论
曝光控制基础
Exposure Time Management： 最大曝光时间现在可达 500ms，以前为 150ms，在新版中进一步扩展至 1 秒。
Exposure Configuration：
- Automatic Exposure - 相机根据场景亮度进行调整
- Manual Exposure - 为保持一致的照明条件而固定曝光时间
- Exposure Range - 低光应用中最大可达 1 秒
- Motion Considerations - 在动态环境中，较短的曝光可防止运动模糊
Exposure Optimization Strategy：
- Lighting Coordination - 将曝光时间与 LED 强度平衡
- Noise Management - 通过最佳曝光降低传感器噪声
- Dynamic Range - 适当曝光充分利用传感器的动态范围
- Consistency - 固定曝光确保可重复的图像特征
聚焦与光学优化

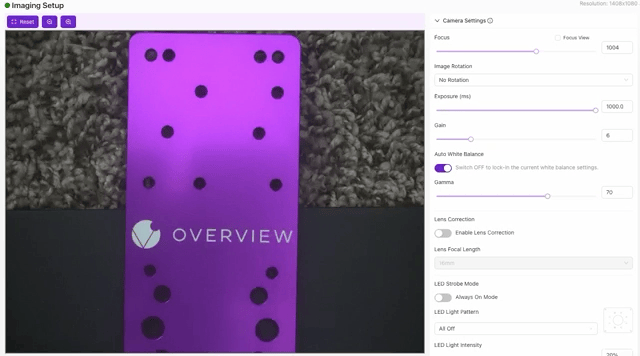

Focus Control Methods：
-
Manual Focus - 固定对焦设置以实现一致的工作距离
-
Focus Validation - 锐度评估以实现最佳图像质量
-
Depth of Field - 处理部件公差变化的聚焦范围管理

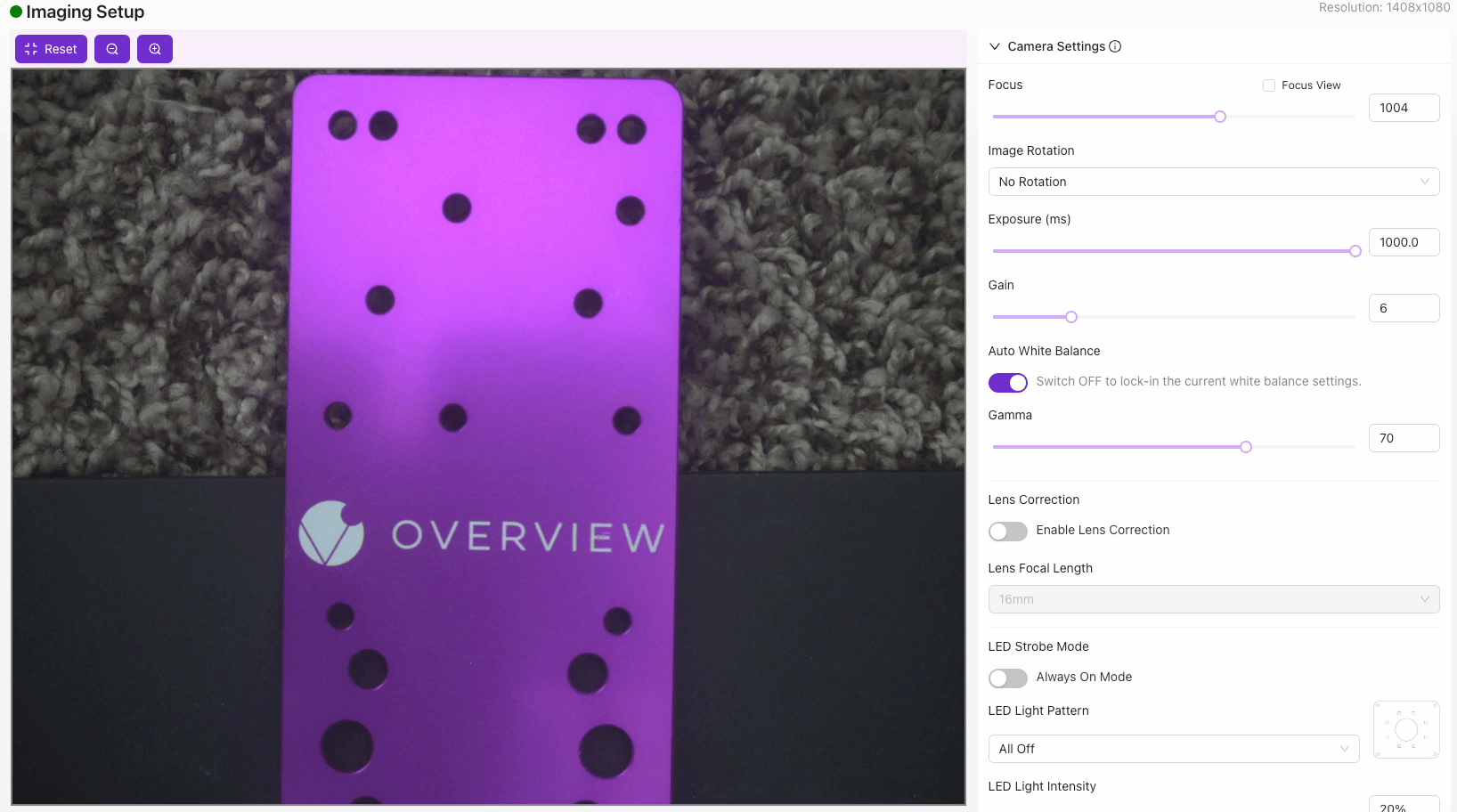

Lens Distortion Correction Mode: 通过在 Imaging Setup 过程中的畸变矫正来提升成像精度。所有镜头都存在一定程度的畸变，且畸变在焦距越短时越明显。矫正镜头畸变可以提升对齐和模型预测的准确性，确保部件在画面中无论位于何处都保持尺寸精度。
Distortion Correction Benefits：
-
Dimensional Accuracy - 整个视野内保持一致的尺寸测量
-
Alignment Enhancement - 提高模板匹配精度
-
AI Model Performance - 提高训练与推理中的特征一致性
-
Edge Quality - 减少几何畸变提升边缘检测
AI 模型的图像质量
分辨率与像素利用率
Resolution Optimization:
- 8 MP 有效分辨率 - 在细节捕捉与处理速度之间取得平衡
- 像素到实际世界尺度换算 - 精确的尺寸测量
- ROI 优化 - 在检查区域内最大化分辨率利用率
- 处理效率 - 分辨率与 AI 模型需求相匹配
Image Quality Metrics:
- 锐度 - 边缘定义对特征检测至关重要
- 对比度 - 充足的动态范围有助于 AI 模型辨别
- 噪声水平 - 干净的图像提升 AI 模型的可靠性
- 一致性 - 生产过程中的图像特征具可重复性
AI 一致性要求
AI Model Stability Factors:
- 对焦一致性 - 在生产运行中保持稳定对焦
- 曝光稳定性 - 为一致的特征检测固定曝光设置
- 色彩平衡 - 中性色彩呈现以实现准确分析
Image Standardization:
- 参考标准 - 训练与推断的成像条件保持一致
- 校准程序 - 定期验证成像系统性能
- 环境条件补偿 - 针对变化的生产条件进行调整
- 质量验证 - 在 AI 处理前进行图像质量评估
工业环境考量
环境适应
Operating Environment:
- 温度范围 - 在工业温度变化范围内实现稳定运行
- 热管理 - 热耗散以保持一致性能
- 抗振性 - 生产环境中的机械稳定性
- 防尘与防潮保护 - IP40 等级的防尘和防潮防护
Mounting and Installation:
- 机械稳定性 - 为保持一致的成像几何提供可靠的安装
- 热条件考虑 - 高温环境下的前置安装点
- 维护可访问性 - 清洁与调节的维护访问
- 集成 - 与现有生产设备的兼容性
生产集成理论
System Integration Requirements:
- 时序同步 - 将成像与产线速度同步
- 环境照明 - 考虑环境光照变化
- 维护计划 - 定期清洁与校准程序
- 长期稳定性 - 在长时间运行中保持一致性能
Performance Optimization:
- 线速兼容性 - 成像速度与生产要求相匹配
- 图像质量的一致性 - 在整条生产线上保持图像质量
- 预测性维护 - 监控成像系统性能趋势
- 校准计划 - 对光学与照明系统进行定期验证
配置最佳实践
成像设置工作流
Setup Sequence:
- 镜头选择 - 为应用选择合适的焦距
- 对焦优化 - 实现部件特征的最佳锐度
- 照明配置 - 设定 LED 强度与均匀性
- 曝光设置 - 在照明条件下平衡曝光时间以获得最佳图像质量
- 畸变校正 - 若尺寸精度至关重要则启用
性能验证
图像质量评估：
- 对焦验证 - 验证整个位视野内的边缘清晰度
- 照明均匀性 - 检查均匀照明分布
- 曝光优化 - 验证动态范围的正确利用
- 一致性测试 - 验证成像性能的可重复性
