训练 Segmenter

本指南介绍如何设置和配置 OV80i segmentation 功能，以自动检测、测量并分析工件上的特定特征或缺陷。需要识别不规则形状、进行面积测量或检测无法通过简单分类处理的特定模式时，请使用 segmentation。

视频指南

在实践中查看本主题的效果： 如何在几分钟内创建 segmentation 配方

何时使用 Segmentation： 需要像素级精度的场景，如表面缺陷、液体泄漏、形状不规则、面积测量、模式检测，或任何需要高精度特征分析的情况。

开始前​

您需要什么​

  • OV80i 相机系统已设置并连接
  • 带有要分割特征的测试件（例如带铅笔痕迹的薄片）
  • 适用于您具体应用的良好照明条件
  • 15-20 张用于训练的示例图像

第 1 步：创建 Segmentation 配方​

1.1 开始新配方​

  1. 导航到 All Recipes 页面
  2. 点击 + New Recipe（右上角）

新建配方按钮

  1. 输入配方名称： 使用描述性名称，例如 "Pencil_Mark_Detection" 或 "Surface_Defect_Segmentation"
  2. 选择配方类型： 从下拉菜单中选择 "Segmentation"
  3. 点击 OK 以创建

1.2 激活配方​

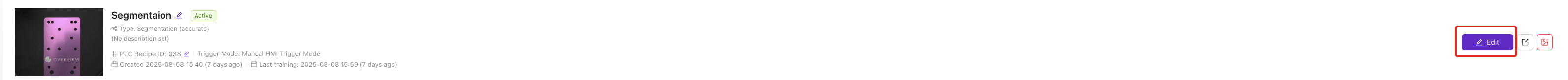

  1. 在列表中找到你的配方（显示为 "Inactive"）
  2. 点击 Activate
  3. 点击 Activate and go to editor 以确认并启动配方编辑器

激活配方按钮

✅ 结果： 配方现在为 "Active"，且显示配方编辑器。

第 2 步：配置相机设置​

2.1 打开成像配置​

  1. 点击 Configure Imaging（左下角）

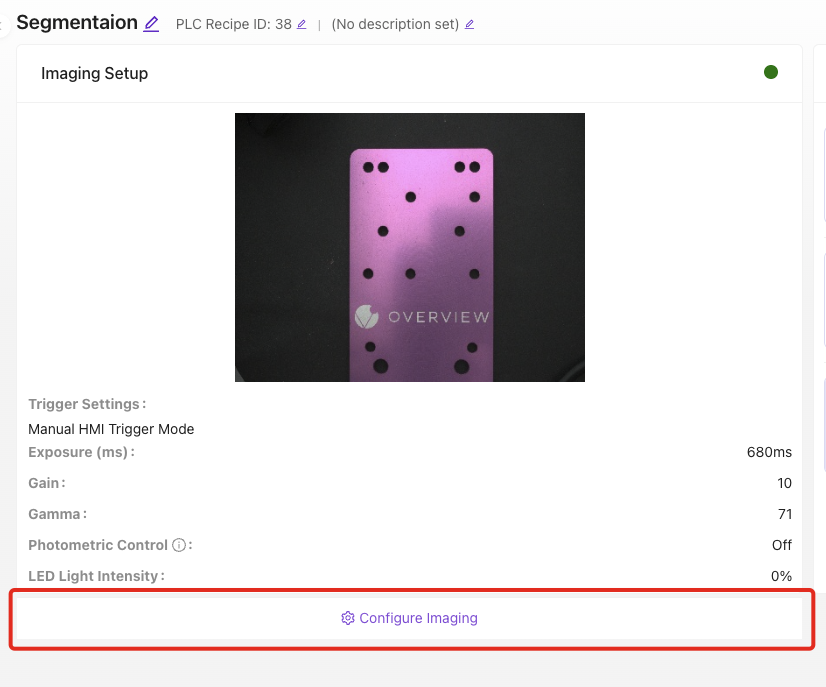

配置成像

2.2 为 Segmentation 优化对焦​

对焦对于准确的边缘检测至关重要：

  1. 在相机视图中放置测试件
  2. 调整对焦，直到边缘清晰锐利
  3. 用不同的工件进行测试，确保在范围内对焦一致
提示
  • 将焦点放在缺陷/特征将出现的表面
  • 确保感兴趣区域的整个区域处于清晰对焦
  • 略微过锐优于软焦，以实现 segmentation 的更好效果

2.3 设置最优曝光​

正确曝光可确保特征检测的一致性：

  1. 调整曝光以实现均衡照明
  2. 避免过曝区域（纯白区域）
  3. 确保特征在良好对比度下可见

Segmentation 曝光指南：

  • 特征应与背景具有清晰对比
  • 避免阴影被误认为缺陷
  • 使用各种工件条件（干净、污脏、磨损）进行测试

2.4 配置 LED 照明模式​

根据要分割的对象选择照明：

特征类型推荐照明原因
表面缺陷明场照明均匀光照可显示表面不规则性
划痕/裂纹侧光产生阴影，突出线性缺陷
凸起特征暗场照明使凸起区域从背景中突出
液体溢出侧光显示表面纹理差异

2.5 调整 Gamma 以提升特征对比​

  1. 增大 Gamma 以增强特征与背景之间的对比度
  2. 在查看目标特征时测试不同数值
  3. 找到设置 使特征最易区分

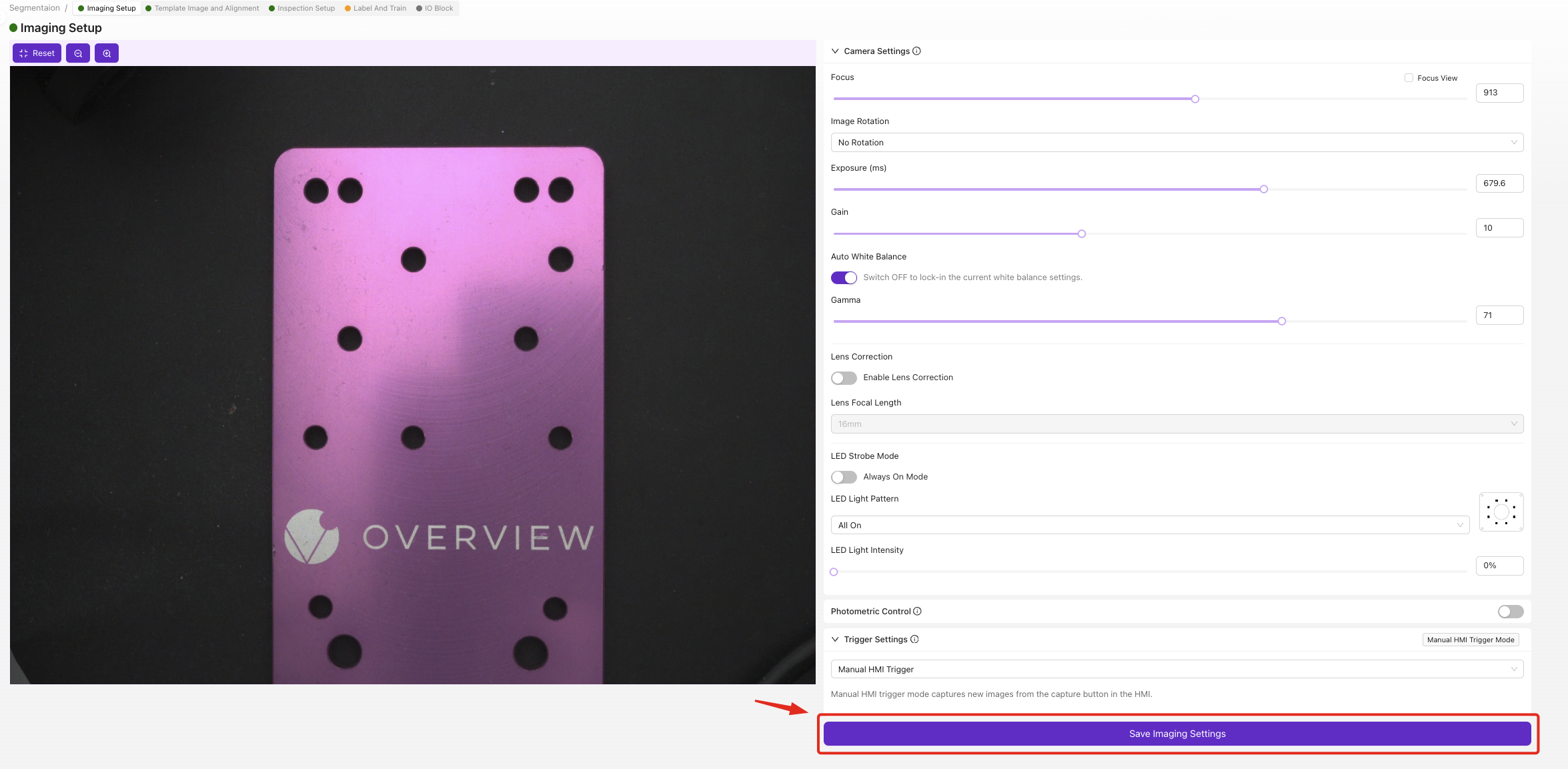

2.6 保存配置​

  1. 在实时预览中查看设置
  2. 点击 Save Imaging Settings

保存设置

✅ 检查点： 特征应在对比度良好的情况下清晰可见。

Step 3: Set Up Template and Alignment​

3.1 导航至模板部分​

在面包屑菜单中点击 "Template Image and Alignment"

3.2 配置对齐（可选）​

模板与对齐

本示例将跳过对齐：

  1. 选择 Skip Aligner 如果部件位置始终一致
  2. 点击 Save

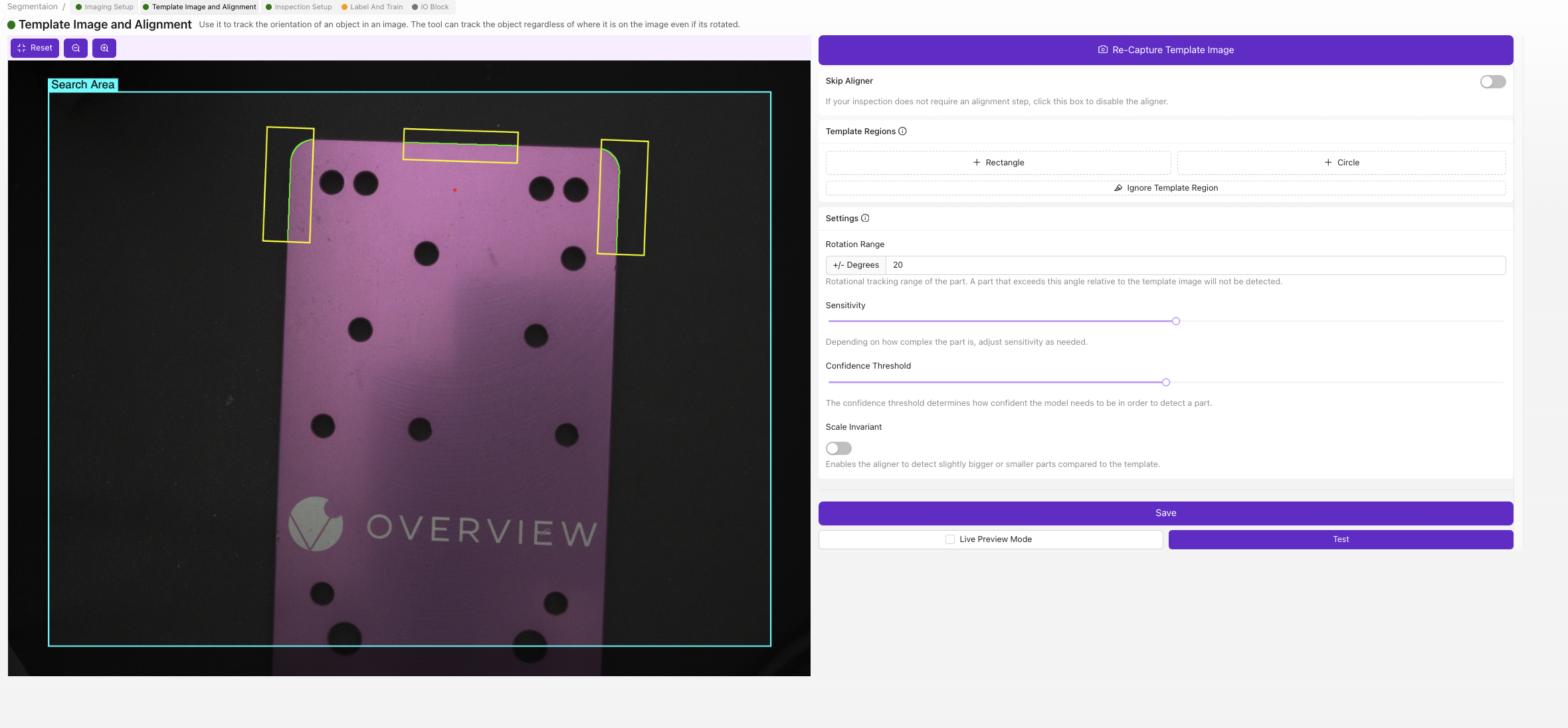

模板图像

何时使用对齐器： 当零件以多样的位置或方向到达，可能影响分割准确性时应启用。

Step 4: Define Inspection Region​

4.1 Navigate to Inspection Setup​

点击 "Inspection Setup" 在面包屑菜单中

4.2 Set Region of Interest (ROI)​

ROI 定义分割将发生的位置：

  1. 在相机视图中放置一个测试件
  2. 拖动 ROI 的角点 以框定检查区域
  3. 适当设置 ROI 大小：
    • 包括可能出现特征的所有区域
    • 排除不必要的背景区域
    • 在预期特征位置周围留出小缓冲区

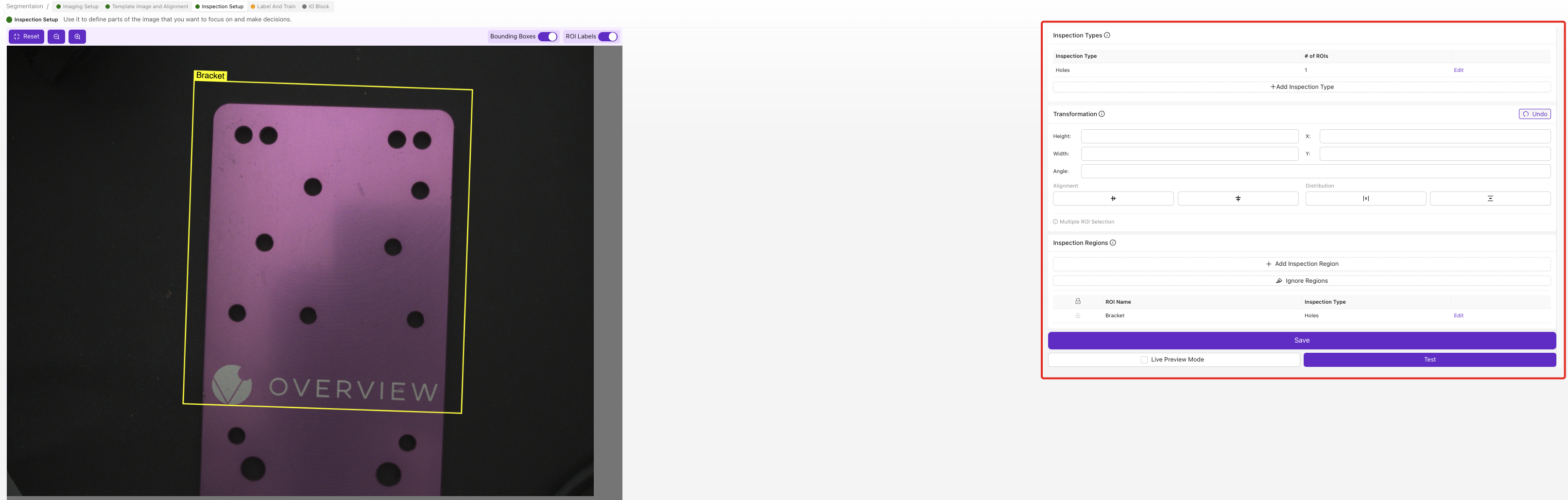

ROI 设置

4.3 用于分割的 ROI 最佳实践​

做不要
覆盖整个检查表面包含无关的背景对象
在边缘留出缓冲空间让 ROI 太小以致特征变化无法覆盖
考虑部件定位变化与夹具或工具重叠
使用最大的预期特征进行测试包含具有永久标记的区域

4.4 保存 ROI 设置​

  1. 验证 ROI 覆盖所有目标区域
  2. 点击 Save

Step 5: Label Training Data​

5.1 导航至 Label And Train​

点击 "Label And Train" 在面包屑菜单中

5.2 配置 Inspection Class​

  1. 在 Inspection Types 下点击 Edit
  2. 将类别重命名以匹配您的特征（例如 "Pencil Mark"、"Surface Defect"、"Spill Area"）
  3. 为可视识别选择类别颜色
  4. 保存更改

5.3 捕捉并标注训练图像​

您至少需要 10 张标注图像，建议 15-20 张：

图像采集过程​

  1. 将第一件测试件放置在检查区域
  2. 使用相机界面拍照
  3. 使用画笔工具覆盖目标特征
  4. 准确涂抹：
    • 覆盖整个特征区域
    • 保持在特征边界内
    • 不要涂抹背景区域
    • 使用一致的标注方法
  5. 点击 Save Annotations
  6. 对下一个部件重复上述步骤

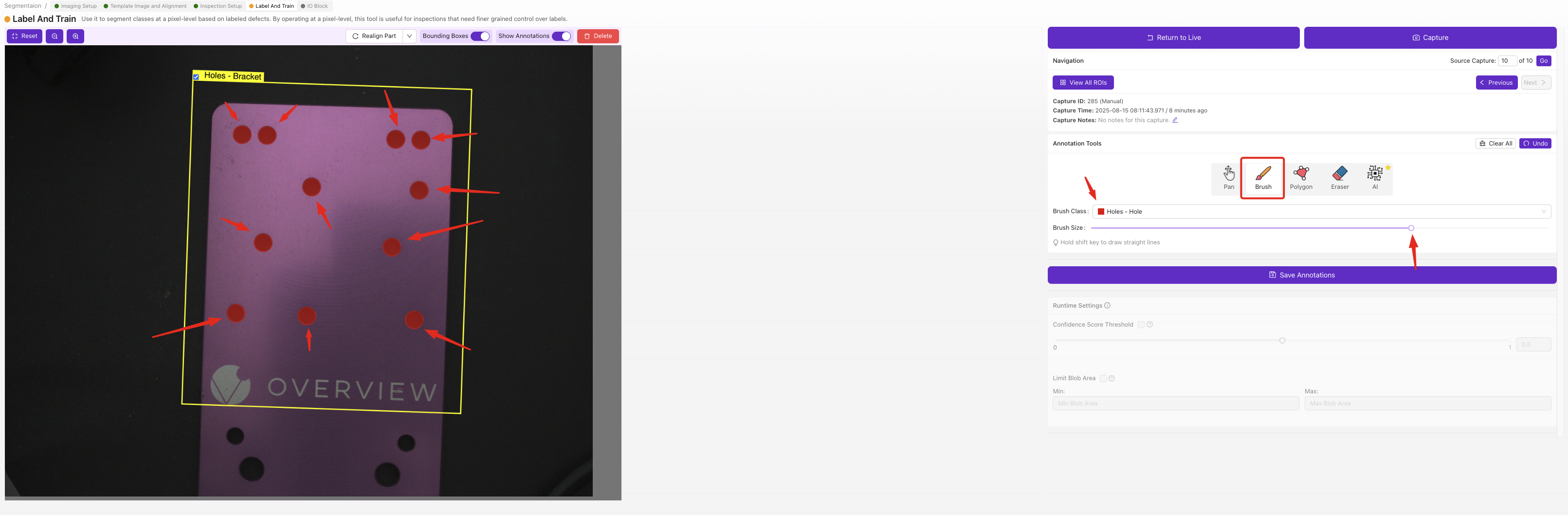

Label and Train

标注最佳实践​

良好标注差标注
精确的特征边界边缘涂抹不清
一致的特征定义不一致的判定标准
完整的特征覆盖范围缺失的特征区域
干净背景（未涂色）背景意外涂色

5.4 训练数据多样性​

确保你的训练集包括：

  • 不同的特征尺寸
  • 不同的特征强度
  • ROI 内的多个位置
  • 不同的照明条件（如适用）
  • 边界情况和边界示例

5.5 训练数据质量检查​

  1. 审阅所有标注图像
  2. 验证一致的标注方法
  3. 删除任何标注错误的示例
  4. 如有需要，添加更多示例

Step 6: 训练分割模型​

6.1 启动训练流程​

  1. 点击 Return to Live，标注完成后
  2. 点击 Train Segmentation Model

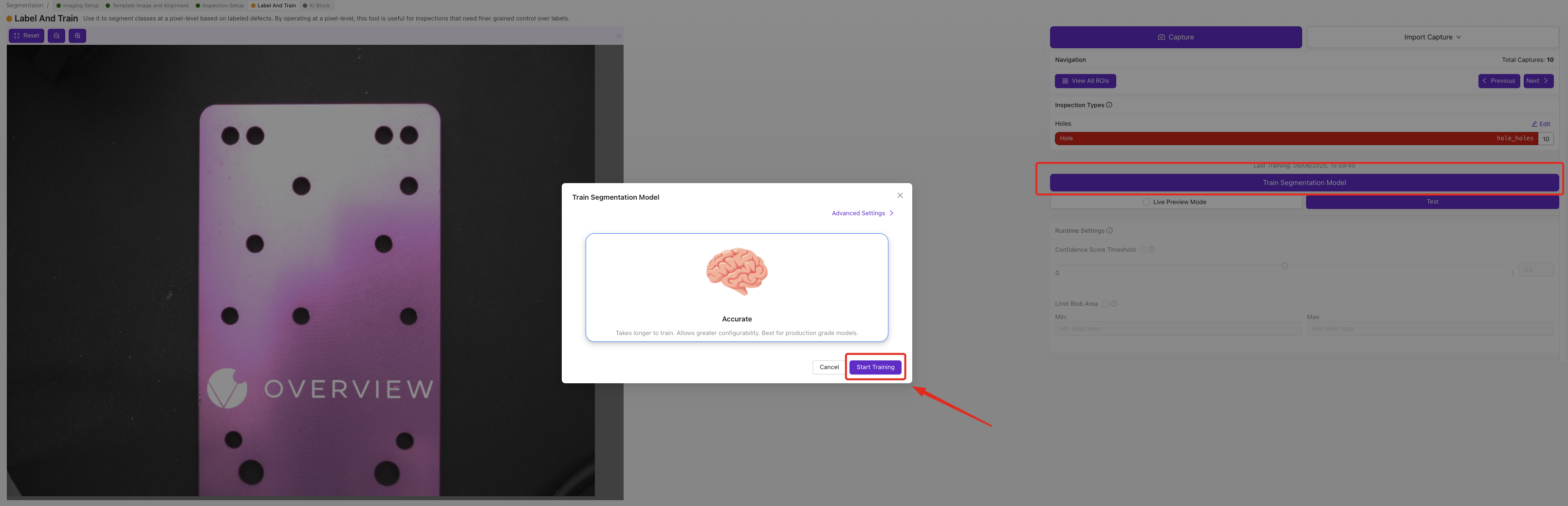

开始训练

6.2 配置训练参数​

  1. 设置迭代次数：
    • 快速训练： 50-100 次迭代（5-10 分钟）
    • 生产质量： 200-500 次迭代（15-30 分钟）
    • 高精度： 500 次及以上迭代（30 分钟以上）
  2. 点击 Start Training

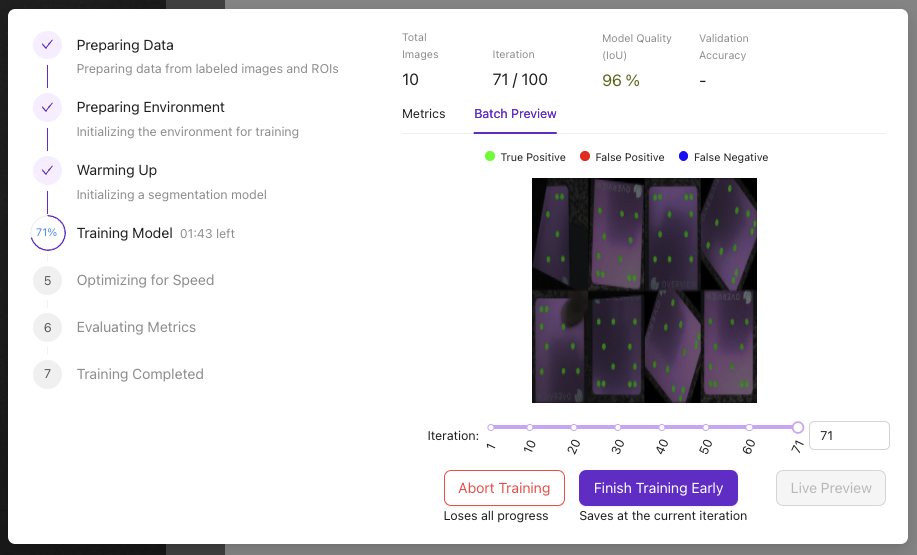

6.3 监控训练进度​

训练进度显示：

  • 当前迭代次数
  • 训练准确度百分比
  • 预计完成时间

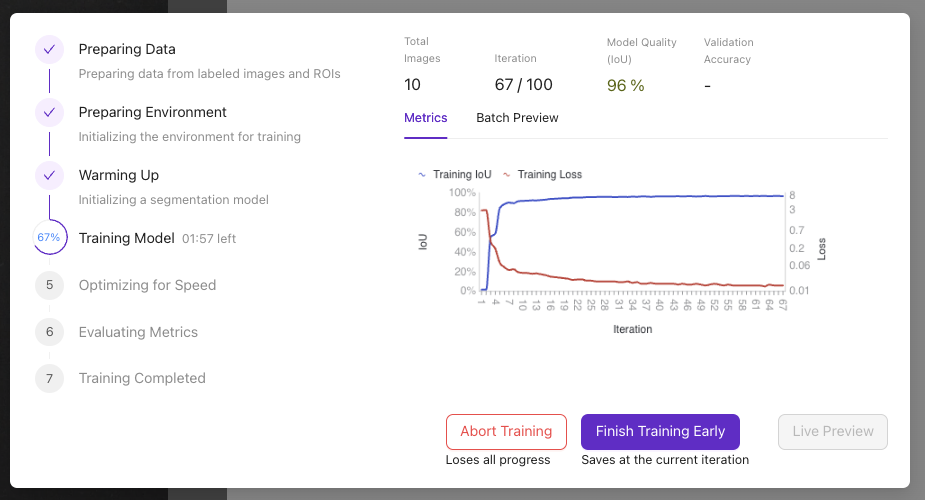

训练进度

训练控制：

  • 中止训练：如出现问题时停止
  • 在达到目标准确度时提前结束训练：当准确度达到目标时停止

训练控制界面

提示
  • 在生产环境中，85% 的准确度通常较好
  • 训练会在达到目标准确度时自动停止
  • 更多的训练数据通常比增加迭代次数更有效

Step 7: 测试分割性能​

7.1 访问实时预览​

  1. 点击 Live Preview，训练完成后
  2. 使用各种零件进行测试：
    • 已知良品（应几乎不显示分割或无分割）
    • 已知不良品（应突出缺陷）
    • 边缘情况和边界示例

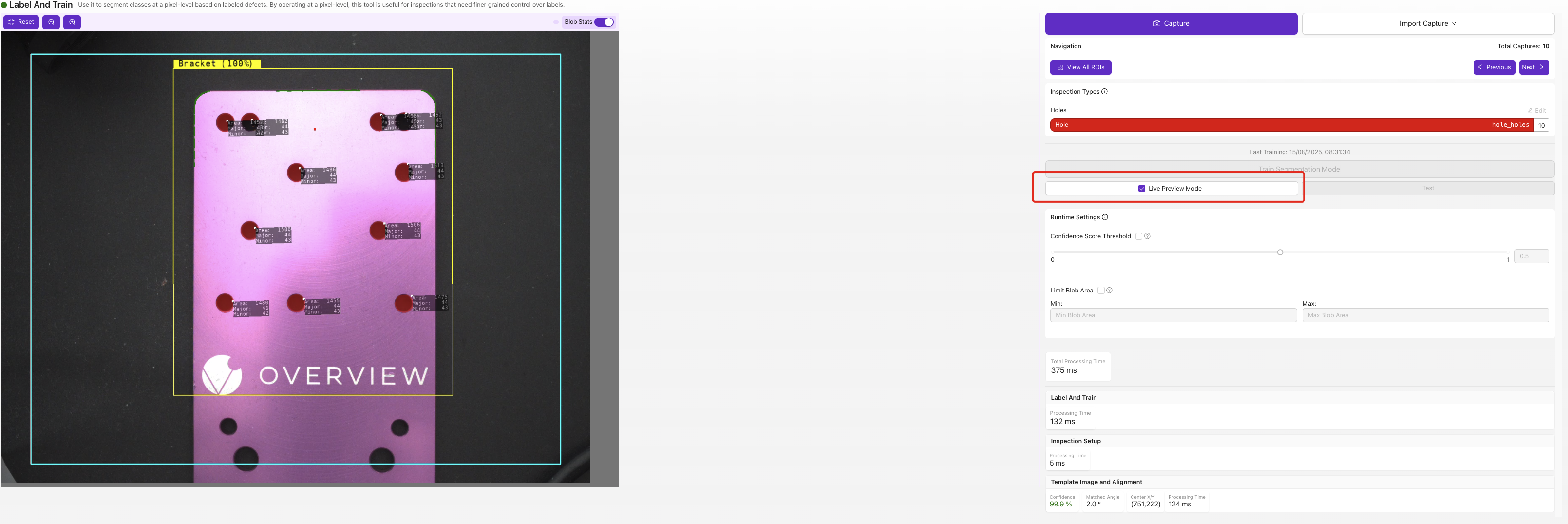

实时预览

7.2 评估结果​

检查分割质量：

指标良好表现需要改进
准确性能稳定发现真实特征易错过明显特征
查准率极少误报大量背景区域被高亮
边缘质量边界干净、准确边缘粗糙或不准确
一致性重复测试结果相近结果高度不稳定

7.3 解决差结果​

问题可能原因解决方案
缺失特征训练数据不足增加更多标注样本
误报光照/对比度差提高成像设置
边缘粗糙图像质量差提高对焦/光照
结果不一致训练多样性不足增加更多多样化样本

步骤 8：配置通过/不通过 逻辑​

8.1 访问 IO Block​

  1. 确保 AI 模型显示为绿色（训练完成状态）
  2. 通过面包屑导航进入 IO Block

8.2 删除默认逻辑​

  1. 删除 Classification Block Logic 节点
  2. 准备构建自定义 segmentation 逻辑

8.3 构建 segmentation 流程​

创建 Node-RED flow，包含以下组件：

  1. 从左侧面板拖拽节点：
    • Function node（用于逻辑）
    • Debug node（用于测试）
    • Final Pass/Fail node
  2. 用连线将节点连接起来

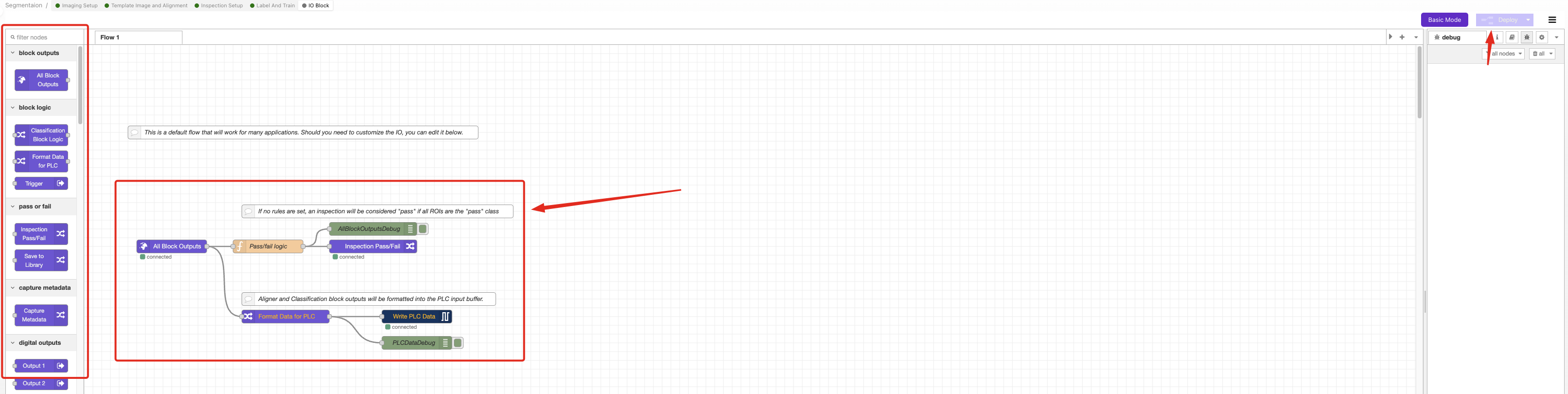

NodeRed

8.4 根据您的需求配置 segmentation 逻辑​

选项 A：若未检测到缺陷则通过​

用例： 在质量检测中，检测到的任何特征即为不合格

Function Node 代码：

const allBlobs = msg.payload.segmentation.blobs;
const results = allBlobs.length <1; // Pass if no features found
msg.payload = results;
return msg;

选项 B：仅当缺陷较小才通过​

用例： 接受低于尺寸阈值的轻微缺陷

Function Node 代码：

const threshold = 500; // Adjust pixel count threshold
const allBlobs = msg.payload.segmentation.blobs;
const allUnderThreshold = allBlobs.every(blob => blob.pixel_count < threshold);
msg.payload = allUnderThreshold;
return msg;

选项 C：若总缺陷面积较小则通过​

用例： 接受总缺陷面积有限的部件

Function Node 代码：

const threshold = 5000; // Adjust total pixel threshold
const allBlobs = msg.payload.segmentation.blobs;
const totalArea = allBlobs.reduce((sum, blob) => sum + blob.pixel_count, 0);
msg.payload = totalArea < threshold;
return msg;

8.5 配置 Function Node​

  1. 双击 Function 节点
  2. 从上面的示例中复制相应代码
  3. 粘贴到 On Message 选项卡
  4. 根据您的应用调整阈值
  5. 点击 Done

8.6 部署并测试逻辑​

  1. 点击 Deploy 以激活逻辑
  2. 前往 HMI 进行测试
  3. 使用已知良品与不良品进行测试
  4. 验证通过/不通过结果是否符合预期

步骤 9：生产验证​

9.1 全面测试​

对 segmentation 系统进行以下测试：

测试用例预期结果失败时的处理措施
干净部件通过（无分割）调整阈值或重新训练
轻微缺陷通过/不通过按您的标准微调逻辑参数
重大缺陷失败（清晰分割）检查模型准确性
边缘情况行为稳定添加训练数据

9.2 性能验证​

监控以下指标：

  • 每次检测的处理时间
  • 多次测试的一致性
  • 生产照明下的准确性
  • 长时间运行的可靠性

9.3 最终调整​

如果性能不令人满意：

  1. 为边缘情况增加更多训练数据
  2. 在逻辑中调整阈值
  3. 改善成像条件
  4. 在增加迭代次数的基础上重新训练模型

成功！您的 segmentation 系统已就绪​

您现在拥有一个可工作的 segmentation 系统，能够：

  • 自动检测 特定特征或缺陷
  • 以像素级精度测量区域
  • 根据您的需求应用自定义通过/不通过逻辑
  • 通过 I/O 控制与生产系统集成

高级配置选项​

自定义阈值逻辑​

对于复杂的验收标准，将多个条件组合在一起：

const smallThreshold = 200;
const largeThreshold = 1000;
const maxTotalArea = 3000;

const allBlobs = msg.payload.segmentation.blobs;
const smallBlobs = allBlobs.filter(blob => blob.pixel_count < smallThreshold);
const largeBlobs = allBlobs.filter(blob => blob.pixel_count > largeThreshold);
const totalArea = allBlobs.reduce((sum, blob) => sum + blob.pixel_c
