Navegación Básica (Recorrido por la IU)
Permítanos guiarlo a través de las funciones que encontrará en cada página del software OV20i.
Para obtener ayuda para acceder al software OV20i, consulte Inicio de Sesión y Compatibilidad del Navegador.
Descripción General de la Interfaz
La interfaz de software OV20i consta de varios elementos clave que se mantienen consistentes en todas las páginas:
Barra de Navegación Superior
1️⃣ Botón Inicio: Haga clic en el logotipo de Overview en la esquina superior izquierda para volver a Recetas y Inicio de Todas las Recetas.
2️⃣ Versión y Número de Serie: La versión de software actual y el número de serie del dispositivo se muestran en la esquina superior derecha, lo cual es información útil al solicitar soporte.
3️⃣ Tema: Elija entre modo Clásico, Claro u Oscuro.
4️⃣ Inicio de Sesión: Haga clic aquí para iniciar sesión utilizando un perfil de usuario. Los perfiles de usuario están deshabilitados por defecto; para usarlos, primero debe configurar Usuarios y Permisos.

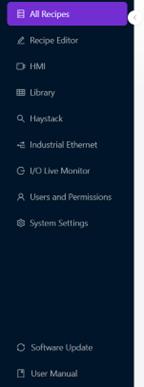

Barra de Herramientas Izquierda
La barra de herramientas en el lado izquierdo de la pantalla se utiliza para acceder a diferentes menús para operar la cámara, ver imágenes guardadas, analizar los resultados del modelo y más.
Operaciones centrales
Todas las Recetas (Página Principal)
- Función: Todas las Recetas (Página Principal)
- Propósito: Este es un lugar para crear, ver y editar Recetas activas en el OV20i
HMI
- Función: Pantalla HMI
- Propósito: Ver resultados de imágenes en vivo de la Receta activa, activar la cámara manualmente y cambiar entre Recetas
Biblioteca
- Función: Biblioteca y Gestión de Imágenes
- Propósito: Ver y buscar todas las imágenes capturadas por la cámara. Las imágenes de la biblioteca también pueden ser seleccionadas y agregadas a los conjuntos de entrenamiento de Recetas existentes
Haystack (Beta)
- Propósito: Utilizar herramientas de visualización intuitivas para afinar rápidamente las tendencias del modelo e indicadores de rendimiento
Monitoreo del Sistema
Ethernet Industrial
- Propósito: Supervisar las conexiones de red industriales y el estado de la comunicación
Salidas Digitales
- Propósito: Verificar el estado en tiempo real de los pines de salida digital (configurados en Configuración de Disparadores de Entrada Digital)
Configuración del Sistema
Usuarios y Permisos
- Función: Usuarios y Permisos
- Propósito: Habilitar perfiles de usuario y gestionar permisos
Configuración del Sistema
- Función: Configuración del Sistema
- Propósito: Ver y editar la configuración de red del dispositivo, la hora del sistema y el almacenamiento del dispositivo, descargar registros del sistema y reiniciar la cámara de forma remota
Actualización de Firmware
- Función: Actualización de Firmware
- Propósito: Cargar e instalar actualizaciones de software para acceder a las últimas actualizaciones y características del OV20i Vision System
Ayuda y Soporte
Manual de Usuario
- Propósito: Acceder a una copia sin conexión de este manual de usuario, actualizada a la fecha de lanzamiento de la versión de software actual de su dispositivo
- Última Versión: Esta documentación está actualizada
Soporte de Overview
- Propósito: Enviar un correo a support@overview.ai utilizando la aplicación de correo preferida de su computadora
Controles de la Barra de Herramientas

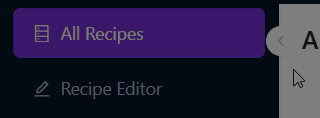

Colapsar/Expandir la Barra de Herramientas
Haga clic para ocultar o mostrar la Barra de Herramientas izquierda.
Beneficios:
- Maximizar el Espacio en Pantalla: Ocultar la barra de herramientas cuando se enfoque en tareas específicas
- Acceso Rápido: Expander la barra de herramientas para la navegación entre secciones
- Interfaz Flexible: Personalizar la vista según las necesidades del flujo de trabajo actual
Consejos de Navegación
Navegación rápida:
- Use el logotipo de Overview para volver rápidamente a la página de inicio
- Las secciones de la Barra de herramientas están organizadas por función (Operaciones, Monitoreo, Configuración, Soporte)
- La información de usuario en la esquina superior derecha ayuda con las solicitudes de soporte
Eficiencia del flujo de trabajo:
- Comience con Todas las Recetas para la gestión de recetas
- Use HMI para operaciones en vivo y monitoreo
- Acceda a Biblioteca para análisis de imágenes y datos de entrenamiento
- Configure el sistema mediante Ajustes y Usuarios y Permisos
