Exposición, Ganancia y Velocidad de Procesamiento
Esta página explica cómo las configuraciones de exposición, ganancia y gamma influyen en la calidad de la captura de imágenes y el rendimiento de la inspección en el sistema OV20i. Un ajuste adecuado puede equilibrar la velocidad, el brillo y la precisión del modelo.
Exposición
El tiempo de exposición es la cantidad de tiempo durante el cual el sensor de imagen recoge luz para un fotograma.
Ajuste | Efecto |
---|---|
Exposición corta | Imagen más oscura, captura de movimiento más nítida |
Exposición larga | Imagen más brillante, riesgo de desenfoque por movimiento |
El tiempo de exposición afecta directamente al tiempo de ciclo.
Ganancia
Ganancia es un amplificador digital que ilumina la imagen después de que se ha capturado la luz — como el ISO en una DSLR.
Ajuste | Efecto |
---|---|
Ganancia baja | Imagen limpia, puede estar demasiado oscura |
Ganancia alta | Imagen más brillante, añade grano/ruido |
Utilice la ganancia para aumentar el brillo sin incrementar la exposición.
avisoDemasiada ganancia puede afectar la precisión del clasificador debido al ruido.

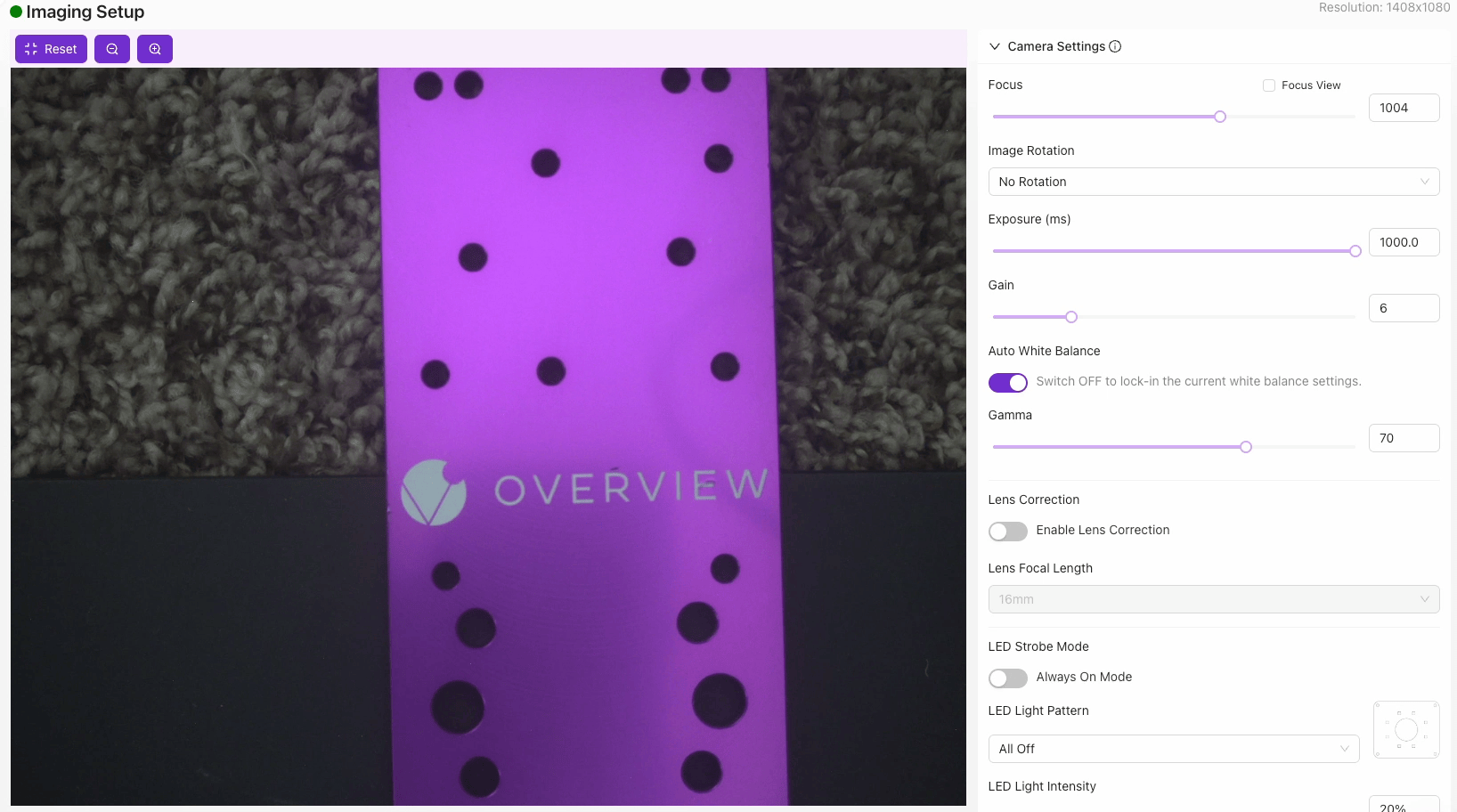

Gamma
Gamma ajusta la curva de brillo de la imagen — realza el contraste y los tonos medios.
Ajuste | Efecto |
---|---|
Gamma baja (<1) | Realza las sombras, reduce las luces altas |
Gamma alta (>1) | Realza las luces altas, aplanan las sombras |
Gamma = 1 | Curva lineal (sin corrección) |
Utilice gamma para ajustar finamente el contraste una vez que la iluminación y la exposición estén estables.
Impacto en la Velocidad de Procesamiento
Ajuste | ¿Afecta la Velocidad? | ¿Por qué? |
---|---|---|
Exposición | ✅ Sí | Las exposiciones más largas retrasan la captura |
Ganancia | ❌ No | Ajuste posterior a la captura |
Gamma | ❌ No | Paso de procesamiento de imagen, efecto mínimo |
Solo la exposición retrasa directamente la captura de imágenes y el tiempo total de ciclo.
Ejemplos de Temporización
Condición | Exposición | Ganancia | Tiempo total de ciclo |
---|---|---|---|
Iluminación brillante | 2 ms | 5 dB | ~60 ms |
Iluminación tenue (Baja ganancia) | 6 ms | 0 dB | ~90 ms |
Iluminación tenue (Alta ganancia) | 2 ms | 15 dB | ~60 ms |
Alto contraste con Gamma | 3 ms | 5 dB | ~65 ms |
✅ Mejores Prácticas
- ✅ Comience con exposición baja y ganancia moderada
- ✅ Utilice Test Image en la HMI para visualizar los efectos de iluminación
- ✅ Si las piezas están borrosas, reduzca la exposición antes de cambiar la ganancia
- ✅ Evite una ganancia excesiva — mantenga el ruido bajo para una mayor precisión de IA
- ✅ Gamma es mejor utilizado para ajuste visual, no para la corrección del brillo
