Guía de Cableado de Potencia + M12
Esta guía explica cómo alimentar correctamente la cámara OV20i utilizando un conector M12 de 17 pines codificación A — ya sea a través de una conexión directa a una fuente de alimentación o mediante un adaptador de bloque de bornes.
Requisitos de Potencia
- Entrada de voltaje: 24V DC ±10%
- Consumo de potencia: ~10W típico
- Conector: M12 17-pines codificación A (Machо en la cámara)

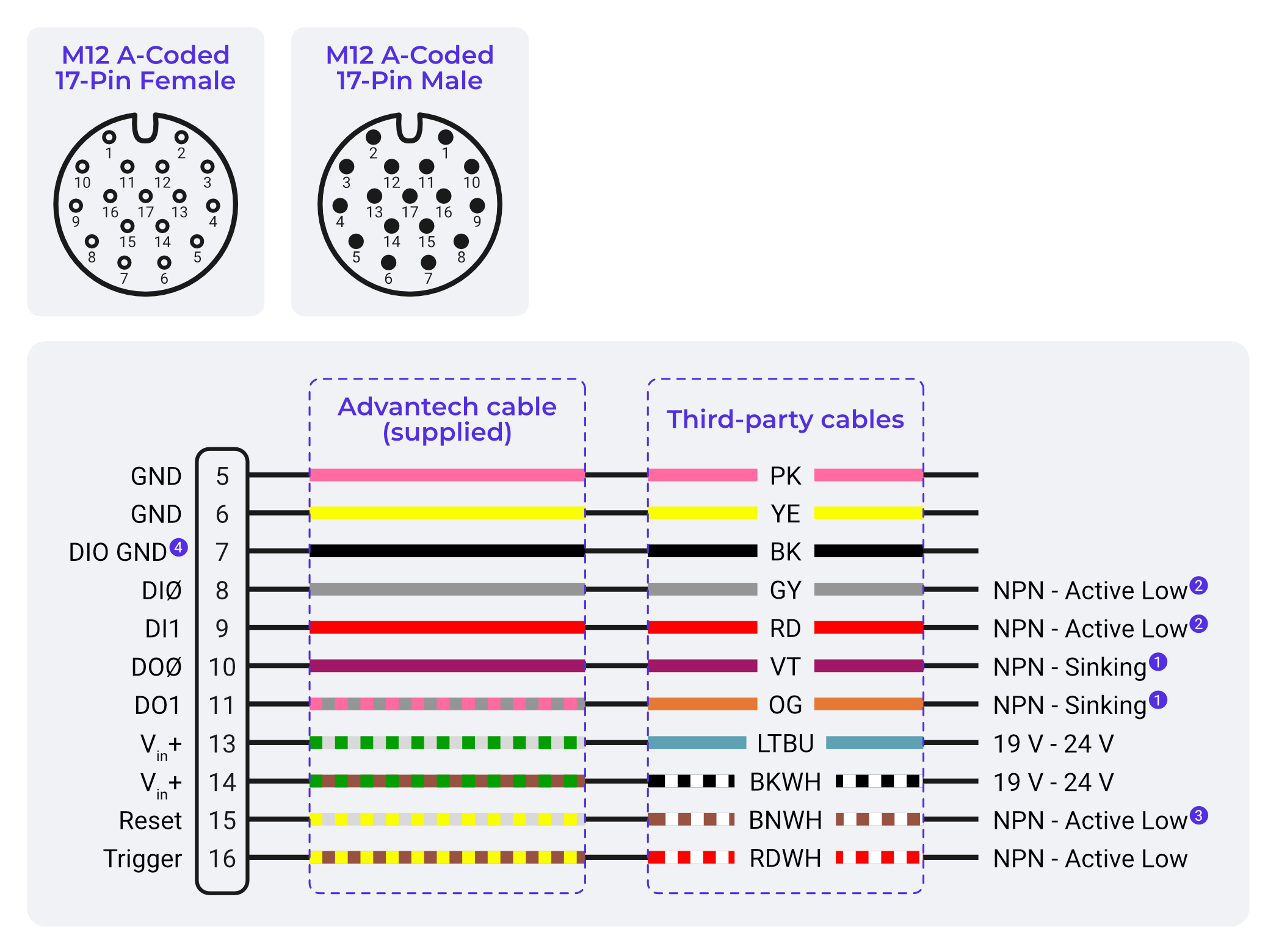

Asignación de pines de potencia (según la documentación)
| Pin # | Función |
|---|---|
| 13 | +24V (Vin+) |
| 14 | +24V (Vin+) |
| 5 | GND |
| 6 | GND |
nota
Puede usar cualquiera de los pines +24V y/o cualquiera de los pines GND.
Opción 1: Cable M12 a Fuente de Alimentación
Utilice un cable M12 de 17 pines tipo pigtail de terceros o compatible con Advantech.
Pasos:
- Identifique los cables para Pin 13/14 (generalmente LTBU o BKWH) → conéctelos a +24V.
- Identifique los cables para Pin 5/6 (a menudo PK o YE) → conéctelos a GND.
- Conéctelo de forma segura a una fuente de alimentación DC regulada de 24V.
- Encienda y verifique que el LED de Potencia (el de la derecha) esté verde.
Opción 2: M12 a Adaptador de Bloque de Bornes
Utilizado para pruebas en bancada fácil o instalaciones modulares.
- Utilice una placa de breakout que exponga los 17 pines.
- Conecte +24V a los Pines 13 y/o 14.
- Conecte GND a los Pines 5 y/o 6.
- Use los terminales restantes para I/O, disparadores y salidas si es necesario.
Confirmación del estado de potencia
- ✅ LED de Potencia = Verde → Sistema OK
- ❌ LED de Potencia = Rojo → Bajo voltaje, polaridad incorrecta o fallo de cableado
- ✅ Todos los 4 LEDs están encendidos → Listo para red y inspección
- ❌ Solo 3 LEDs están encendidos → Verifique las líneas de alimentación o la integridad del cableado
Recordatorios de Seguridad
- Desenergice siempre antes de volver a cablear.
- Utilice únicamente fuentes de 24V industriales reguladas.
- Verifique la polaridad antes de conectar.
- Si tiene dudas, mida la tensión en los pines del cable M12 antes de enchufarlo.
