Enviar datos personalizados desde PLC a la cámara

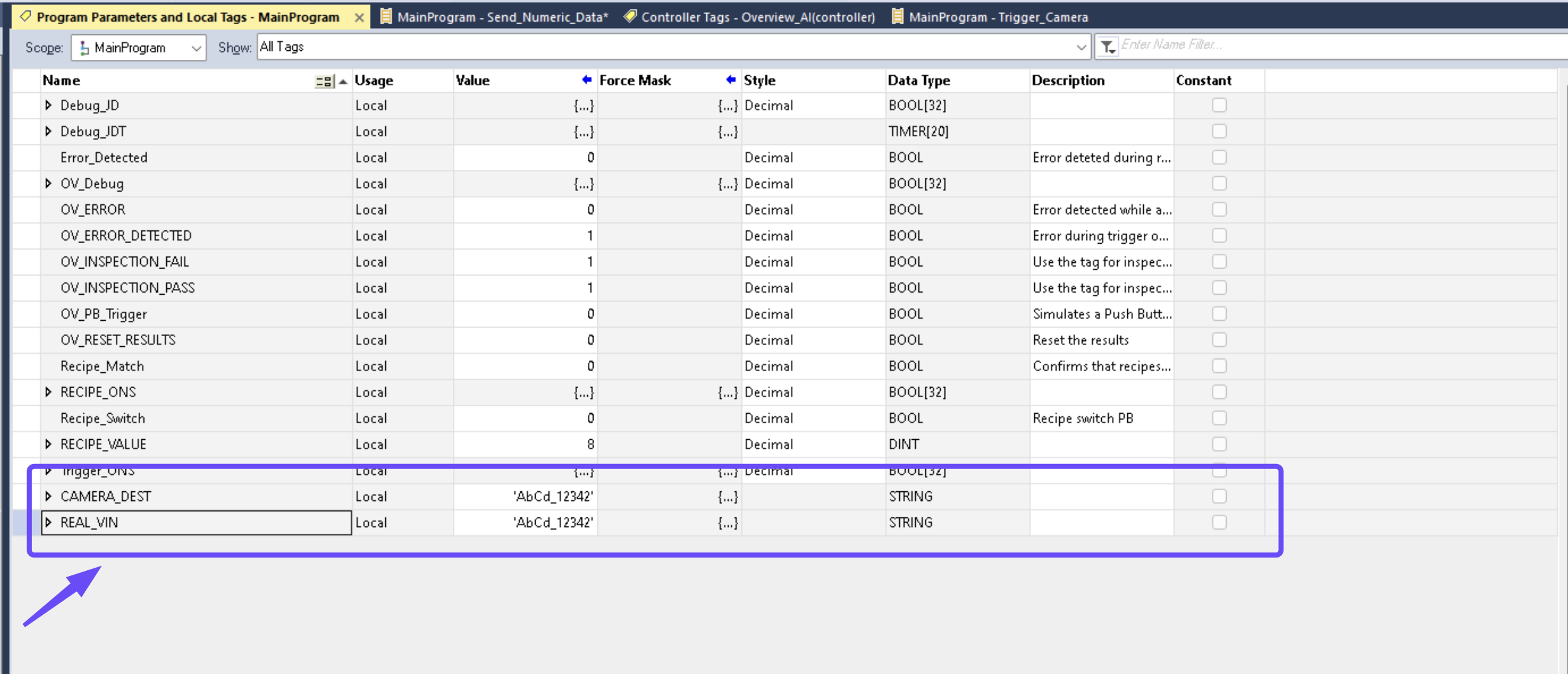

Paso 1: Crear y Configurar la Etiqueta de Datos Personalizados
Comience creando dos etiquetas: una para copiar los datos desde la etiqueta de datos personalizados y otra para pasarlos a la etiqueta de salida de la cámara. Ambas deben ser de tipo STRING.

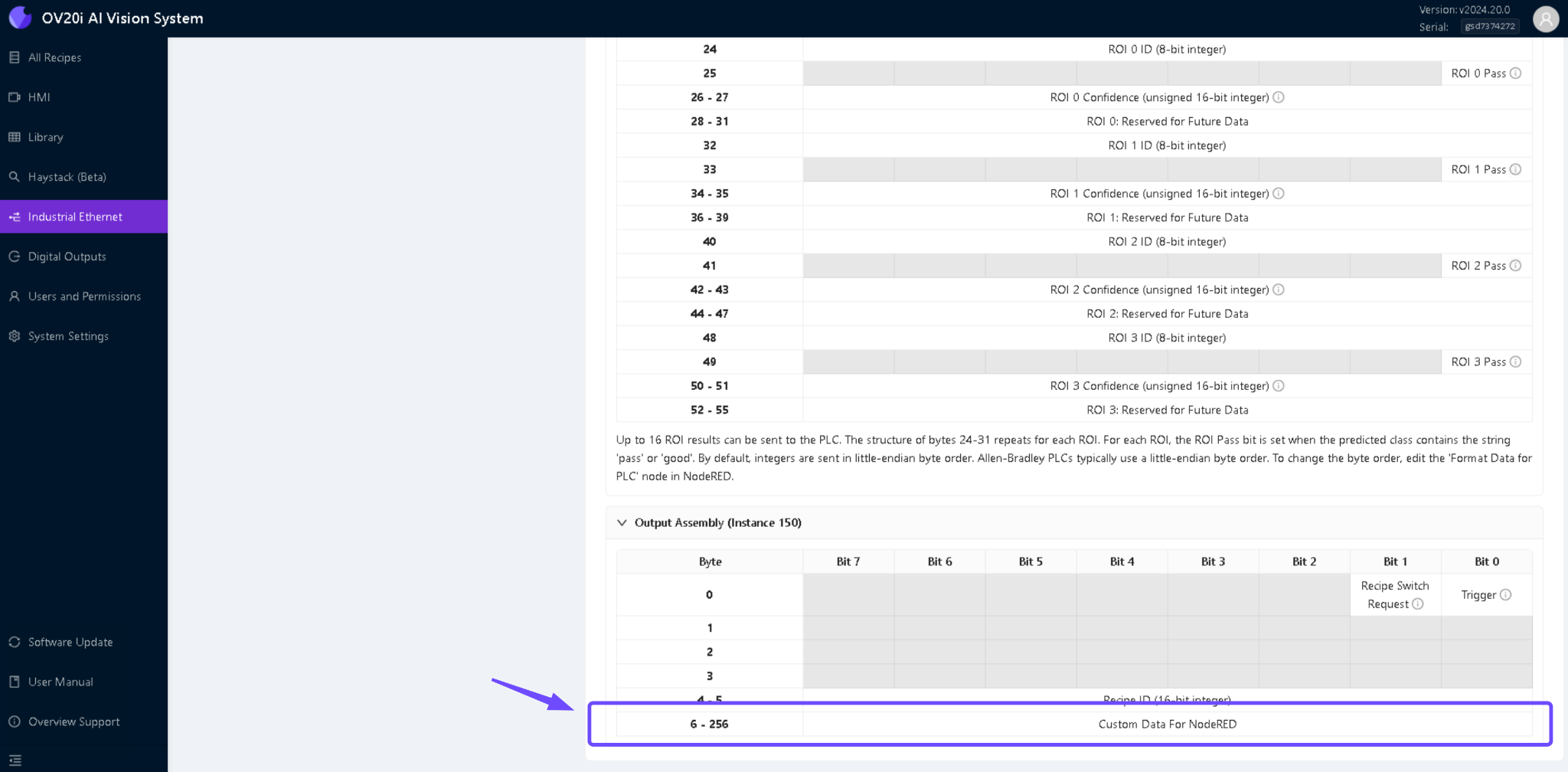

Paso 2: Definir el Orden de Bytes para Node-RED
Puede elegir cualquier orden de bytes de la salida asignada para Node-RED. El orden de bytes se refiere a cómo se formatean y transmiten los datos.

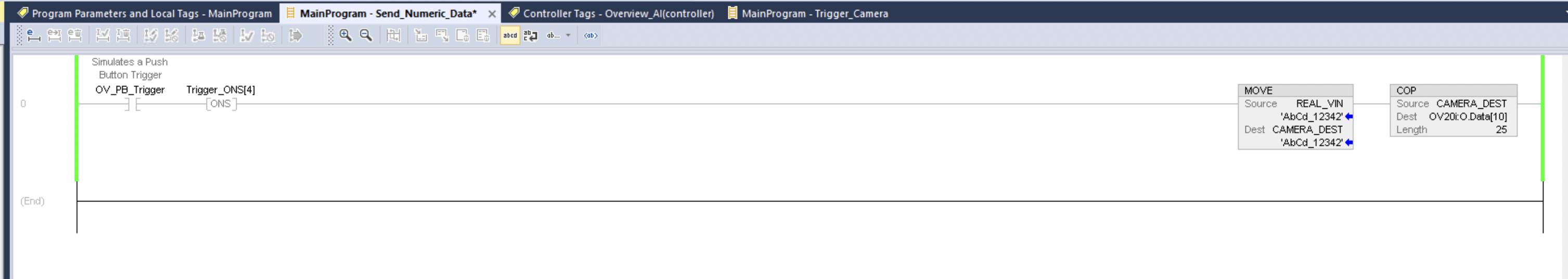

Paso 3: Desarrollar la Lógica de Disparo
Después de crear la etiqueta de datos personalizados, use la lógica de disparo detallada en Disparar usando un PLC para crear un nuevo conjunto de instrucciones lógicas. La lógica de disparo debe gestionar la activación de la cámara, asegurando que capture una imagen cuando se cumplan condiciones específicas.
Si dispara el mismo VIN dos veces, los datos no se almacenarán en la segunda imagen. Intente borrar los datos antes de enviar el nuevo dato.

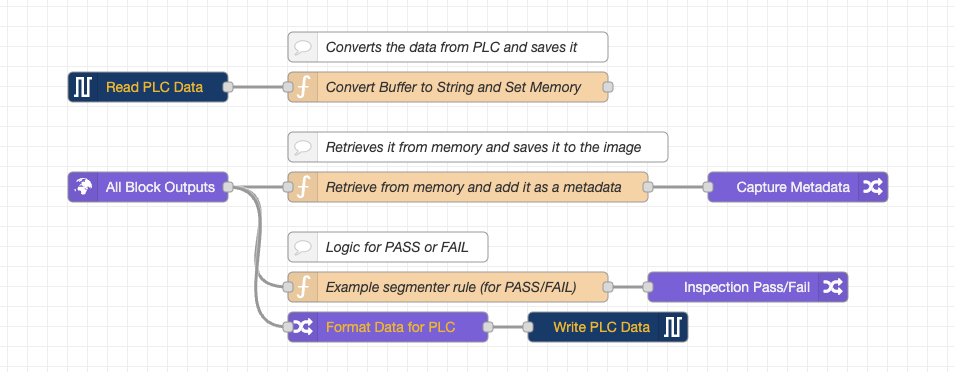

Paso 4: Crear un flujo en Node-RED
Acceda al flujo de Node-RED y cree un nuevo flujo que refleje la funcionalidad requerida.

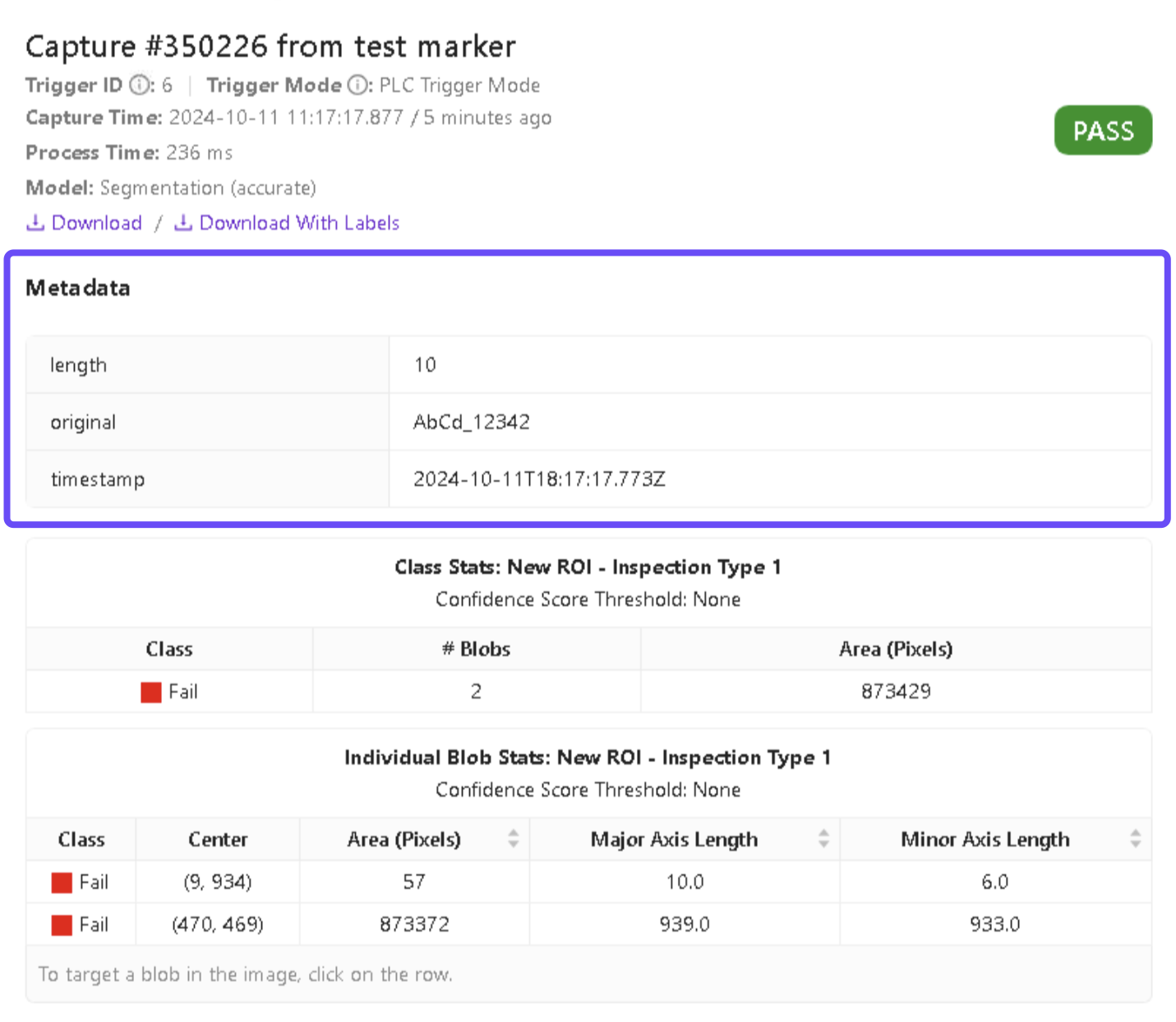

Paso 5: Capturar la imagen y asociar metadatos
Después de activar la cámara, verifique que el proceso de captura de imágenes funcione como se espera.
Asegúrese de que cada imagen tomada por la cámara tenga metadatos, incluidos los datos personalizados.
