创建您的第一份配方

一旦您已安装好相机并连接到 OV80i 软件，请按照下列步骤创建您的第一份配方。

创建新配方​

第 1 步：进入配方创建​

从 All Recipes 页面，在右上角点击 + New Recipe。


第 2 步：配置配方详情​

将显示 Add A New Recipe 模态框。

必填字段：

  • 名称 - 输入配方名称（必填）。该名称将显示在 All Recipes 页面。
  • 配方类型 - 从下拉菜单中选择配方类型（必填）。
提示

如需帮助选择合适的配方类型，请参阅 Classifier vs Segmenter。

可选字段：

  • 描述 - 输入配方描述（可选）。该描述将显示在 All Recipes 页面以及配方编辑页的顶部。


第 3 步：完成创建​

点击 OK 以创建新的配方。

新的配方将显示在 All Recipes 页面（未激活）。

打开配方编辑器​

要编辑配方，配方需要处于激活状态。

激活步骤：

  1. 在配方的右侧选择 Actions > Activate
  2. 点击 Activate 以确认


  1. 点击 Edit 打开配方编辑器

  2. 点击 Open Editor 以确认


成像设置​

在本节中，您将设置相机以获得被检测对象的清晰图像。

备注

Imaging Setup 与 Classification 和 Segmentation 配方相同。

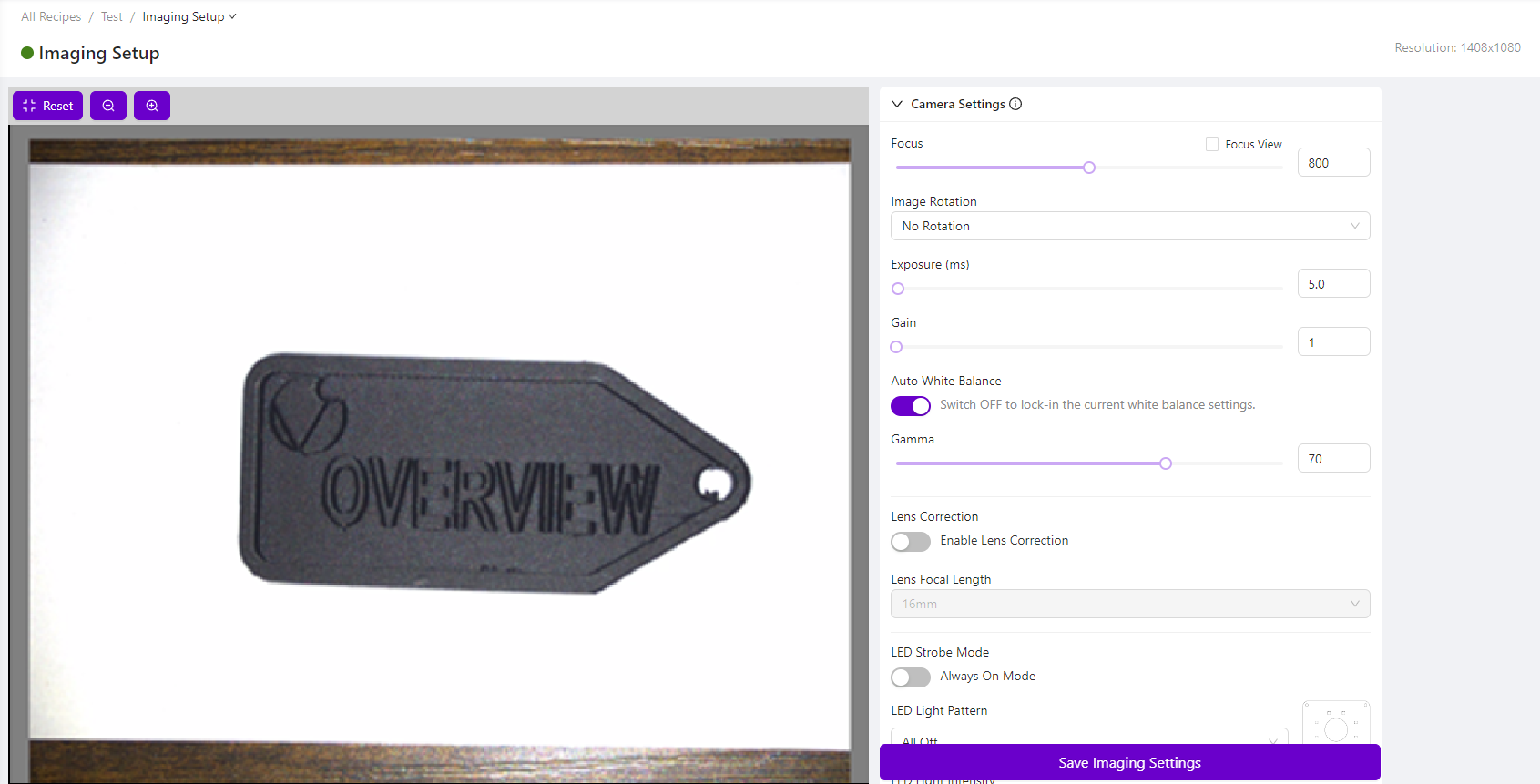

配置步骤：

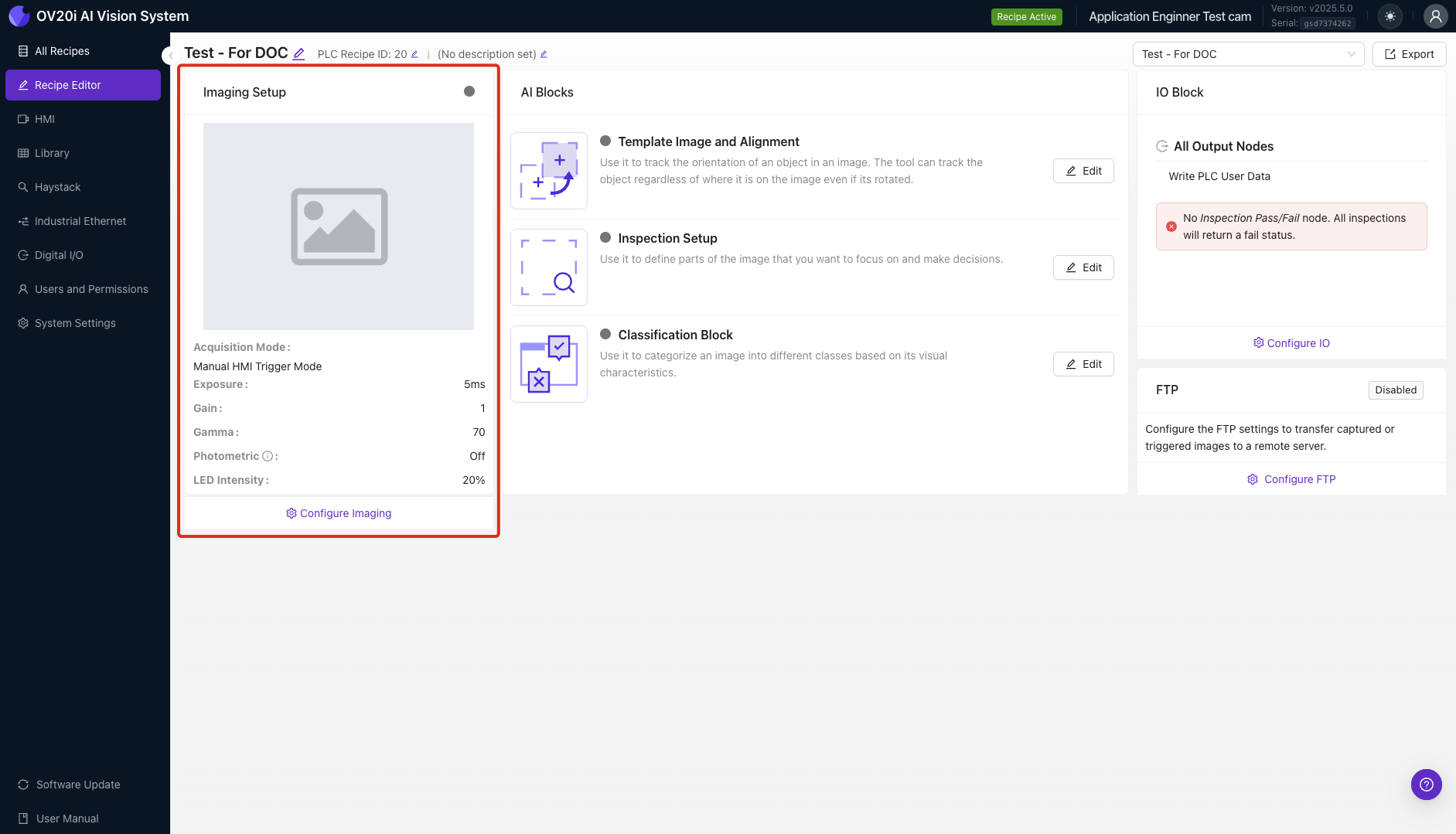

  1. 在页面左下角点击 Configure Imaging


  1. 将被检测的对象放入相机视野中，并使用实时预览来验证已进入画面


  1. 根据需要在右侧调整相机设置以获得对象的清晰图像

  2. 点击页面右下角的 Save Imaging Settings

备注

有关 Imaging Setup 选项的更多信息，请参见 Imaging Setup Fundamentals。

模板图像与对齐​

在本节中，您将捕捉模板图像，并有配置对齐器的选项。

备注

模板图像和对齐在 Classification 和 Segmentation 配方中相同。

第 1 步：导航至 Template Setup​

From the Imaging Setup page, use the breadcrumb menu to select Template Image and Alignment. Alternatively, select Template Image and Alignment from the Recipe Editor.


第 2 步：捕捉模板图像​

Select Capture Template Image。

备注

一旦模板图像被捕捉，左侧的预览窗格将显示模板图像，而不是相机视野的实时预览。若要查看来自相机的实时预览，请向下滚动页面并选择 Live Preview Mode。若要重新拍摄模板图像，请确保未启用实时预览后，点击 Re-Capture Template Image。

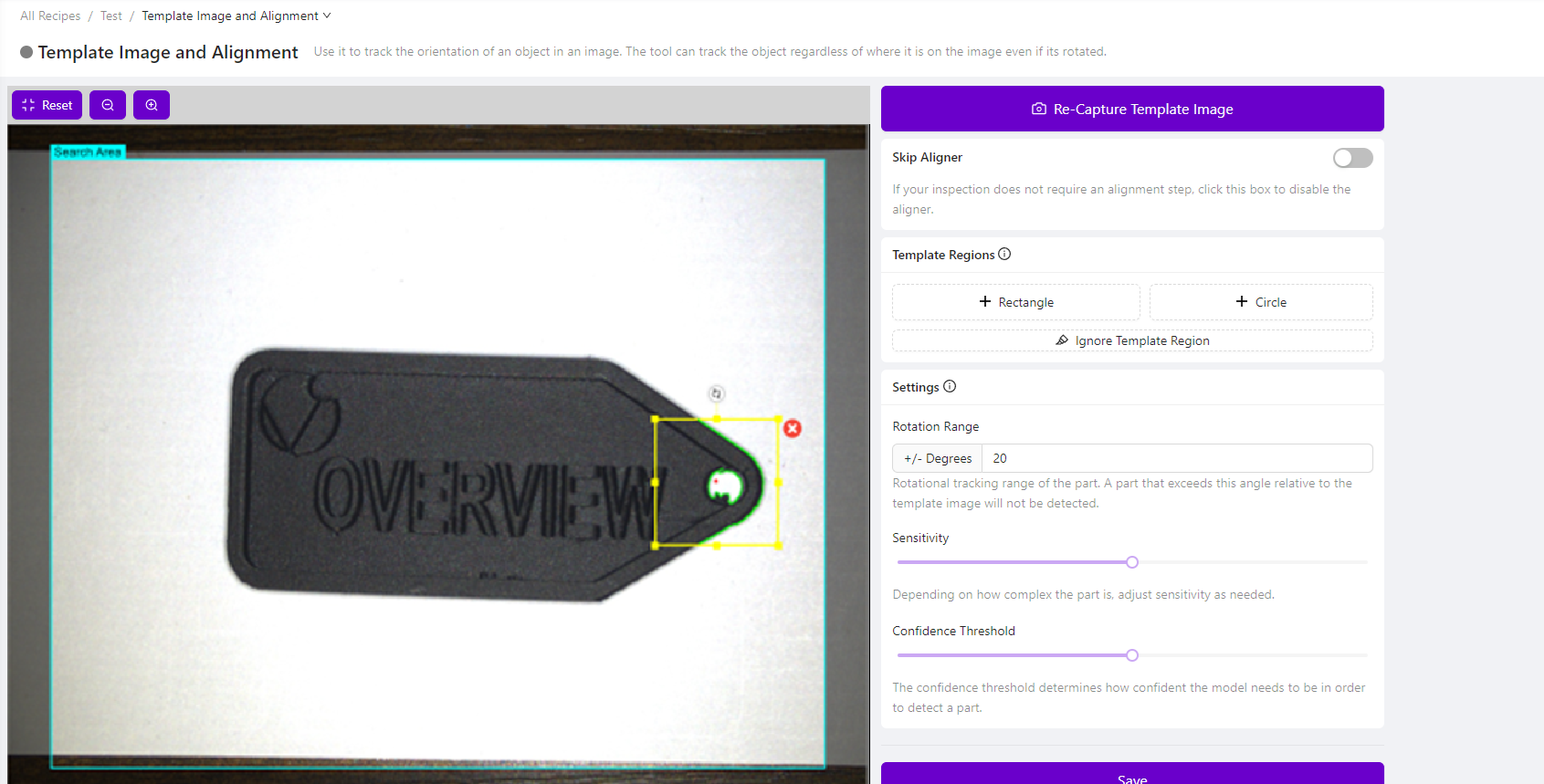

第 3 步：配置对齐器（可选）​

如果需要对齐：

  1. 在 Template Regions 下，选择 + Rectangle 或 + Circle（以匹配被检测对象的形状）
  2. 重新定位/调整区域以适合被检测对象
  3. 在 Settings 下，将 Rotation Range to 20 degrees 设置为 20 度。这样即使对象相对于此模板图像旋转多达 20 度，对齐器也能定位对象
  4. 如有需要，调整 Sensitivity 和 Confidence Threshold
  5. 点击 Save

如果不需要对齐：
如果您的应用不需要对齐器，请切换到 Skip Aligner 选项，在页面底部点击 Save。

备注

有关模板图像和对齐页面的更多信息，请参见 Template Image and Alignment Theory。


检查设置​

在本节中，您将配置相机要检测的内容（Inspection Types）以及在对象上进行检测的位置（Inspection Regions）。

备注

Inspection Setup 与 Classification 和 Segmentation 配方相同。

第 1 步：导航至 Inspection Setup​

From the Template Image and Alignment page, use the breadcrumb menu to select Inspection Setup. Alternatively, select Inspection Setup from the Recipe Editor.

备注

左侧的预览窗格显示模板图像，而不是相机视野的实时预览。若要查看来自相机的实时预览，请向下滚动页面并选择 Live Preview Mode。若要添加或编辑 Inspection Types 和 Inspection Regions，请确保未启用实时预览。

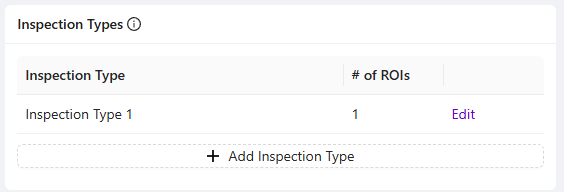

第 2 步：配置 Inspection Types​

在 Inspection Types 下，默认会出现 "Inspection Type 1"。单击 Edit 以重命名。

备注
  • Inspection Types 指所执行的不同检测类型（类别），并允许您将视觉上相似的 Inspection Regions（ROIs）分组
  • Inspection Regions (ROIs) 指应执行检测的区域

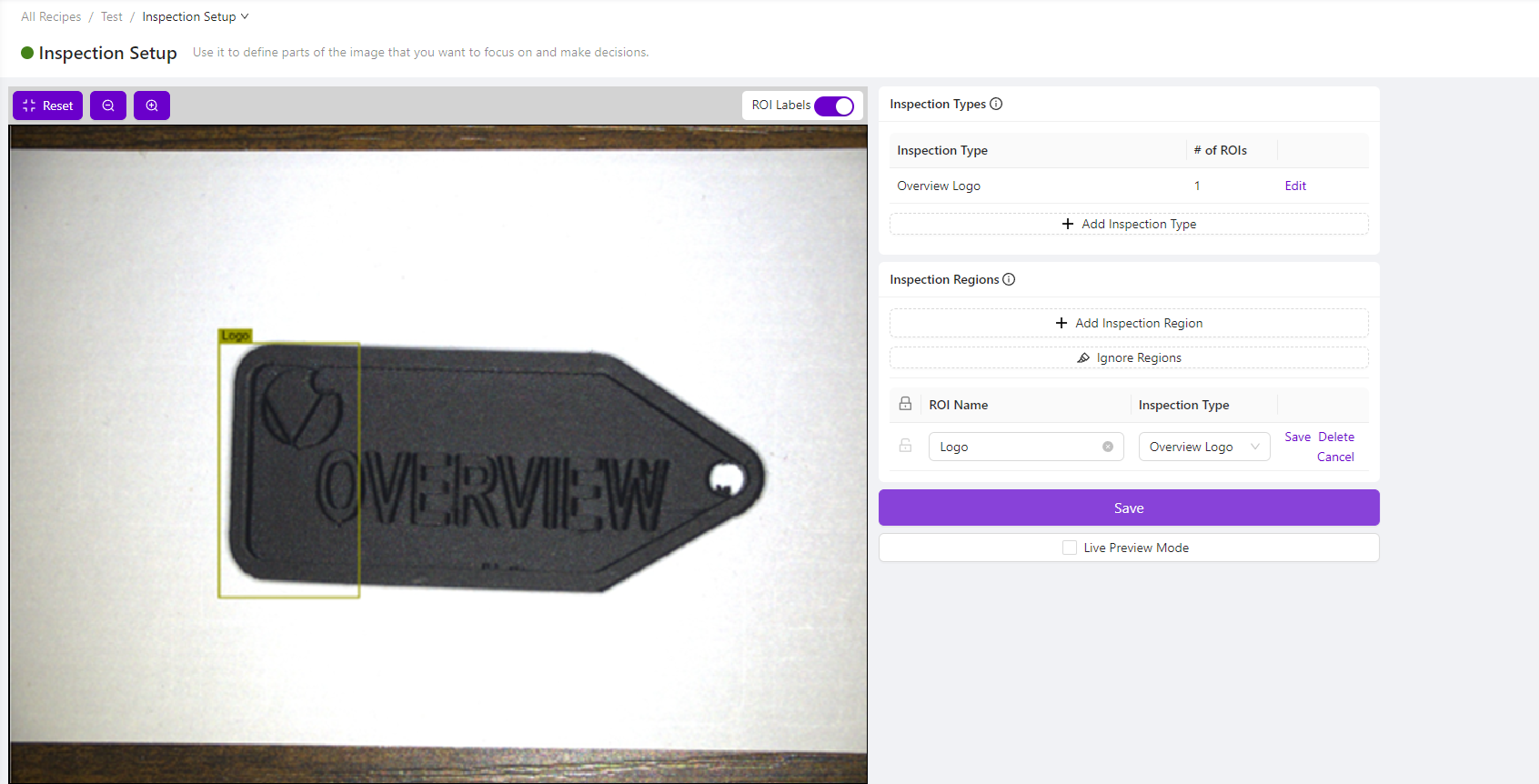

第 3 步：添加 Inspection Regions​

  1. 在 Inspection Regions 下，点击 + Add Inspection Region
  2. 重新定位并调整屏幕上的黄色框，以适合要检测对象的特定区域
备注

默认情况下，Inspection Region 将命名为 "New ROI"。点击 Edit 以更改名称。


第 4 步：完成设置​

  1. 根据需要为本配方添加任意数量的 Inspection Types 和 Inspection Regions
  2. 在页面底部点击 Save
备注

有关 Inspect Setup 页面的更多信息，请参见 Inspection Setup & ROI Types。


下一步​

如果您选择了 Classification 配方类型： 继续到 Train a Classifier。

如果您选择了 Segmentation 配方类型： 继续到 Using the Segmenter。
