进入 AI 视觉检测之旅

时长：5 分钟

您刚收到 OV20i 摄像头。在接下来的一个小时内，您可以从未拆箱状态变为完整运行的 AI 检测系统。本指南将按照您将亲身体验的确切顺序，引导您完成每一步。

三步走的成功路径

您的旅程共有三个明确步骤，每一步都在前一步的基础上构建：

步骤 1

安装相机

安装 · 电源 · 照明

→

步骤 2

连接到显示屏

网络 · 浏览器 · 验证

→

步骤 3

创建您的第一份配方

训练 AI · 检测 · 部署

1. 安装相机: 拆箱、安装、选择镜头、设置照明并连接电缆。确保物理安装正确，因为后续一切都依赖于此。

2. 连接到显示屏: 连接到你的网络，找到相机的 IP，打开浏览器 UI，并确认看到实时图像。现在你已掌控。

3. 创建您的第一份配方: 正是在这里，魔法发生。你将进行成像设置、对准部件、绘制检验区域、训练 AI，并配置输出。一个配方等同于一次完整的检验。

将为您节省大量时间的一条规则

Before you dive in, there's one concept you need to understand. We call it the Waterfall Principle, and it's the single biggest reason customers either love this camera or get frustrated with it.

在开始之前，有一个概念你需要理解。我们称之为 瀑布原理，这是客户要么非常喜爱这款相机、要么对其感到挫败的最大原因。

The rule

Only move to the next step once you've fully optimized the current step.

只有在充分优化当前步骤后才进入下一步。

Every step in creating a recipe builds on the one before it. If you skip ahead and then need to change something earlier, you have to redo everything that came after.

在创建一个流程时，每一步都建立在前一步之上。如果你跳到后面的步骤，随后又需要修改前面的某些内容，你就必须重新执行之后的所有步骤。

1

Physical Setup

Mount · Lens · Light

2

Image Settings

Exposure · Gain · Lens

3

模板与对齐器

Capture · Align

4

检测区域

Draw ROIs

5

AI 训练

Label · Train model

6

输出

Pass/Fail · Deploy

重要性：一个真实的案例

设想你在未启用镜头畸变校正的情况下匆忙进行图像设置。你拍摄模板图像，花费 20 分钟来设定对齐器，仔细绘制 15 个检测区域，并开始训练你的 AI 模型。

随后你发现对齐器在画面边缘附近不可靠。你意识到这是镜头畸变引起的，这本应在图像设置中修正。

现在你需要：

1. 返回图像设置并启用镜头畸变校正
2. 重新捕获模板图像（旧的图像现已无效）
3. 重新进行整个对齐设置
4. 重新定位所有 15 个检测区域
5. 重新训练你的 AI 模型

省略的 20 分钟如今变成了 2 小时的返工。

好消息

按照瀑布式步骤进行时，每一步都会提供可视化反馈。你始终可以点击 Live Preview 在继续之前验证你的工作。相机的设计使这一步变得容易，但只有按顺序进行时才会如此。

瀑布式思维模式

把它想象成盖房子。基础打好之前你不会粉刷墙壁。配方中的每一步都是一层。把它做对、验证正确，然后继续。提前理解这一点的客户会发现摄像头的工作效果非常出色。

步骤	你将执行的操作	继续前需要验证的内容
1. 物理设置	安装相机，选择镜头，设置照明	图像清晰、照明充足、部件填充画面

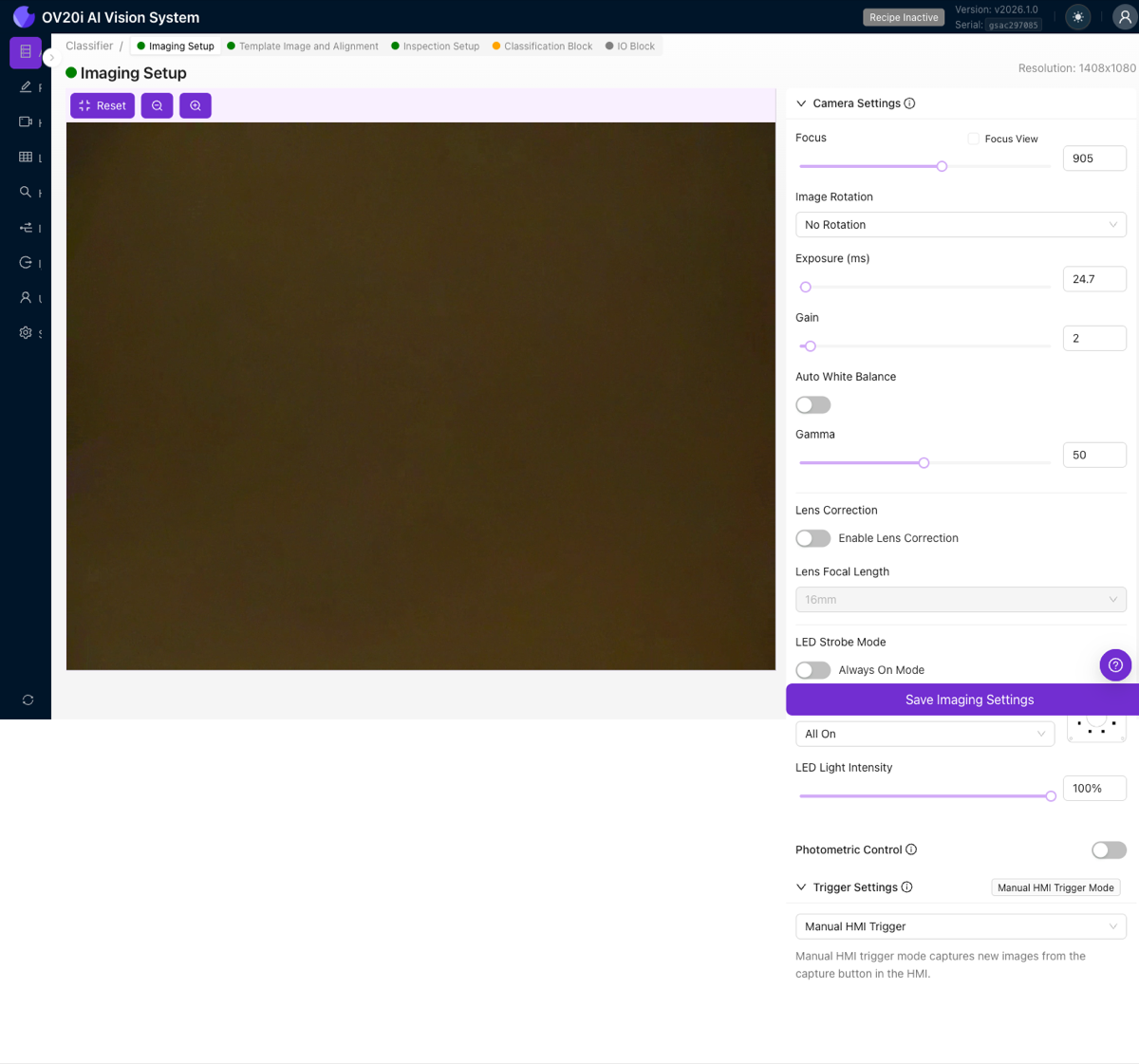

2. 图像设置	曝光、增益、镜头畸变校正	Live Preview 中图像干净、连贯
3. 模板与对齐	捕获模板，设置对齐器	对齐在所有位置均能可靠地跟踪零件
4. 检查区域	在要检查的区域绘制 ROI	ROI 小、定位准确、随对齐移动
5. AI 训练	给图像标注，训练模型	开发模式显示正确的结果
6. 输出	配置通过/失败规则、IO	全局通过/失败符合您的预期

如需深入了解，请参阅 The Waterfall Principle.

视频：完整实操演示

需要帮助吗？

• AI Assistant at tools.overview.ai. 请用简明的英文提问；它了解关于摄像头的所有信息。
• Learning Center at overview.ai/resources/learning-center. 互动式分步教学。
• This documentation. 使用上方的搜索栏查找任何内容。
• Troubleshooting video: Watch common issue fixes 如果你遇到困难。
