在浏览器中打开 OV20i

相机已安装并通电。现在让我们看看它所看到的内容。

OV20i 完全通过网页浏览器控制；无需安装特殊软件。您只需一台与相机在同一网络上的计算机（或平板电脑）。

第一步：连接到同一网络​

将您的计算机连接到与相机相同的网络。您可以通过两种方式做到这一点：

选项 A：直接连接（设置最简单）

当您第一次设置相机时、在工作台或测试站工作时，或附近没有网络交换机时，最佳选择。这为您提供了一个私有的一对一连接，没有其他网络流量。

  • 将以太网电缆直接插入计算机和相机
  • 将计算机的 IP 地址设置为与相机在同一子网中的地址（例如，如果相机的地址是 192.168.0.100，则设置为 192.168.0.50）

Windows： 打开网络连接，右键单击以太网适配器，选择属性，然后设置 IPv4 地址：

Windows TCP/IPv4 属性对话框显示静态 IP 配置

Mac： 打开系统偏好设置 > 网络，选择您的以太网适配器，将配置 IPv4 设置为“手动”：

Mac 网络设置显示手动 IPv4 配置和静态 IP

选项 B：通过网络交换机

当相机已安装在生产线上、多个用户需要同时访问相机，或希望相机保持连接到您的设施网络时，最佳选择。

  • 将相机和计算机都连接到同一个交换机
  • 确保它们在同一子网中（192.168.0.X）
默认相机 IP

OV20i 出厂时默认静态 IP 为 192.168.0.100。如果您的网络使用 DHCP，相机也可以自动获取 IP，但对于第一次设置，使用默认静态 IP 是最简单的。

第二步：查找相机的 IP 地址​

如果您使用的是默认设置，相机的 IP 地址为 192.168.0.100。

如果 IP 地址已更改或您正在使用 DHCP，可以通过以下方式找到它：

  • 检查您网络的 DHCP 租约表
  • 使用网络扫描工具
  • 查看相机的 LED 图案（请参阅参考中的 LED 行为矩阵）

第三步：打开浏览器​

打开 Google Chrome（推荐）或 Microsoft Edge，并导航到：

http://192.168.0.100

如果这是新相机，您将看到 产品激活 页面。

支持的浏览器： Chrome（推荐）、Edge 或 Safari。Firefox 不受支持，可能会导致 UI 或功能问题。

第四步：激活设备​

首次连接时，相机会显示产品激活页面。完成以下步骤以激活您的设备：

  1. 输入您的 公司 名称
  2. 输入您的 公司电子邮件 地址
  3. 展开并查看 最终用户许可协议
  4. 勾选框以接受最终用户许可协议
  5. 点击 激活设备

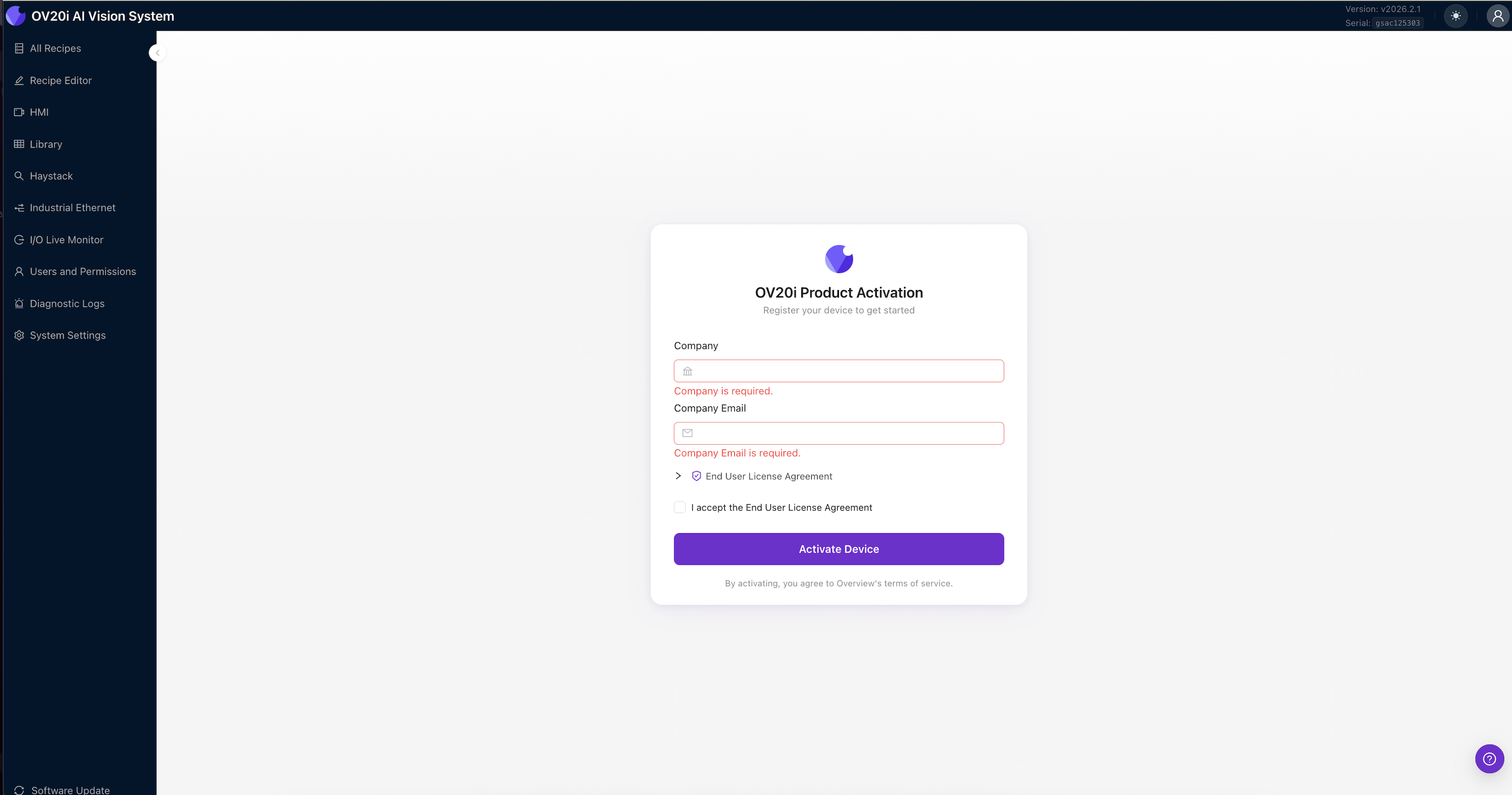

产品激活页面

提示

激活需要相机的互联网连接。如果您的相机没有互联网访问，请联系 support@overview.ai 寻求帮助。

激活后，您将看到相机的 所有配方 页面，左侧有导航侧边栏。

激活后无需互联网

相机完全在您的本地网络上运行。您无需互联网访问即可使用相机、配置配方或进行检查。互联网仅在激活、固件更新和云功能时需要。

第 5 步：激活配方​

要开始使用相机，您需要一个激活的配方。如果您已经有一个，请点击 激活。如果这是一个全新的相机，请点击 + 新建 来创建您的第一个配方。

一旦配方激活，点击 编辑 打开 配方编辑器。在这里，您将配置图像设置、对齐、检查区域和 AI 训练。

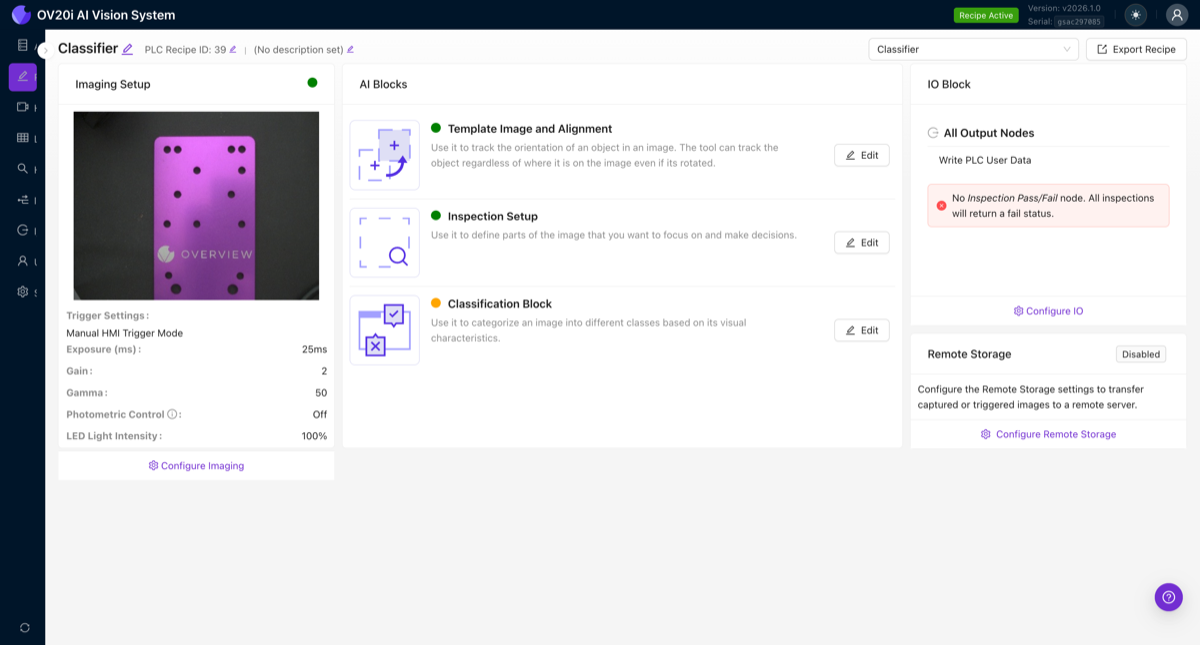

配方编辑器显示成像设置、AI 模块和 IO 模块

下一步： 前往 第 1 步：图像设置 配置您的相机实时图像并验证一切是否正常。

连接问题故障排除​

常见连接问题及解决方法
问题尝试的方法
无法访问相机 IP验证您的计算机是否在同一子网 (192.168.0.X)。尝试 ping ping 192.168.0.100
页面加载但没有图像相机可能仍在启动中。等待 30 秒并刷新
页面根本无法加载尝试使用不同的浏览器（推荐使用 Chrome）。清除缓存
图像为黑色检查镜头是否被遮挡。验证照明是否开启
紧急 USB 连接

如果您无法通过以太网访问相机，可以通过 USB 连接。紧急 USB IP 为 192.168.55.1。

有关更详细的网络故障排除，请参见 故障排除与常见问题。

连接检查清单​

  • 浏览器连接到相机 IP (192.168.0.100)
  • 所有配方页面加载
  • 配方已激活且配方编辑器已打开

您已连接！接下来： 第 1 步：图像设置 来调整您相机的图像。
