安装 OV20i

您已打开包装盒。现在开始对相机进行物理安装并使其就绪。

OV20i Smart Camera

OV20i

包装盒内物品​

您的货件包含：

OV20i Smart Camera

OV20i Camera

Mounting plate

Mounting Plate

M12 17-pin power cable

M12 Power Cable

Ethernet cable

M12 Ethernet Cable

24V DC power adapter

Power Adapter

Terminal block and adapter

Terminal Block

项目用途
OV20i cameraThe camera unit itself
Mounting plate + hardware将相机固定到夹具上
M12 power cable将相机连接到 24V DC 电源
M12 Ethernet cable将相机连接到您的网络/计算机
Power adapter (if included)提供 24V DC 电源
Lens (may be pre-installed)用于捕捉图像
两条 M12 电缆

你会在箱内找到 两条 M12 电缆：一条用于电源，一条用于以太网。两条都需要连接，相机才会工作。电源线具备一个 17-pin M12 A-coded 接头。以太网线为标准的 M12 D-coded。

选择合适的镜头​

信息

镜头选择通常由您的销售或应用工程师在部署前处理。下面的信息仅供参考，如有需要。

镜头决定相机看到的内容以及捕捉的细节量。这个选择直接影响后续的所有环节。

目标： 尽可能让零件填满画面。如果零件在图像中仅占很小一部分，你就是在浪费像素，而像素决定分辨率。

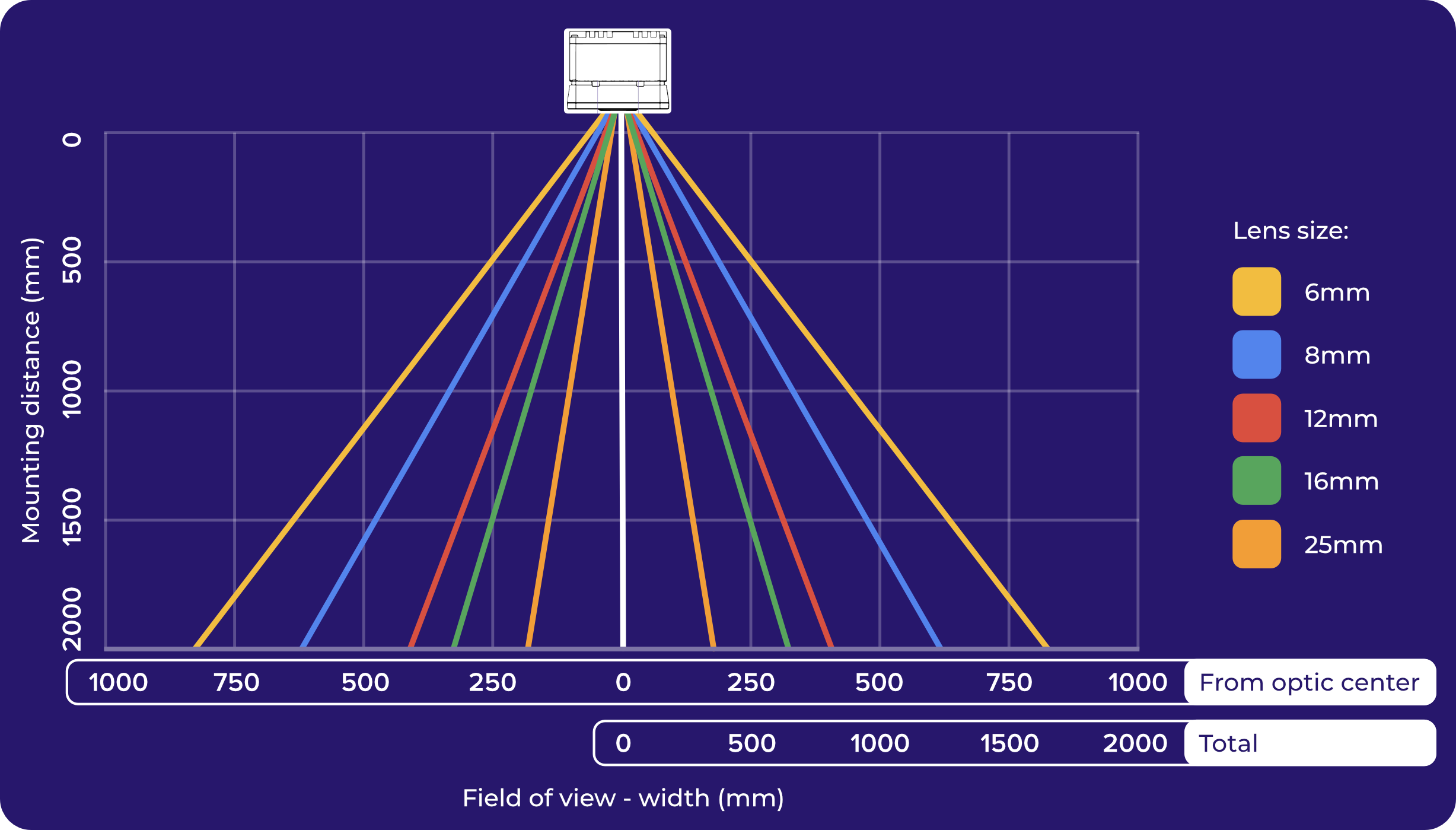

OV20i 视场图

镜头类型最佳应用场景需要注意的事项
短焦距镜头 (4-6mm)大型零件，短工作距离边缘畸变较大（桶形/鱼眼畸变）
中焦距镜头 (8-12mm)大多数应用场景视野与畸变之间的平衡良好
长焦距镜头 (16mm+)小零件，较长工作距离视野范围更窄

OV20i 配备内置的 S-mount 镜头和软件控制的电动对焦。您可以通过浏览器 UI 调整对焦，无需实际触碰相机。

现在就考虑畸变

如果你使用广角镜头（短焦距），图像将出现桶形畸变。直线在边缘处会弯曲，这将直接影响后续的对齐精度。你可以在软件中进行校正（镜头畸变矫正），但你需要了解你的镜头会造成畸变。我们将在图像设置步骤中介绍这一点。

在安装前计算

在安装相机之前，请使用光学计算器 来确定您的确切视场、推荐安装距离，以及最小可检测缺陷尺寸。在此阶段正确设置光学参数可以避免日后高成本的返工。

设置照明​

信息

照明需求通常由您的销售或应用工程师在系统设计阶段确定。下面的信息如有需要，供参考。:::

照明是一个物理问题，无法在软件层面解决。AI 只能处理相机所看到的画面，而相机所看到的内容完全取决于零件的照明方式。

良好照明的标准：

  • 均匀：零件上没有高光点或暗阴影
  • 可重复性：每次都保持相同的照明（避免窗户导致的环境光变化、顶灯循环、日夜变化）
  • 能揭示缺陷：若你在寻找划痕，斜照会使其可见。若要检测颜色差异，均匀漫射照明效果最佳

OV20i 具有内置 LED 照明，强度和模式可调。稍后你可以在软件中进行配置。内置 LED 照明适用于近距离检查。对于较长的工作距离或大型零件，您仍可能需要外部照明。

常见照明错误：

  • 依赖工厂顶灯（它们在一天中会变化）
  • 在光滑或反光表面造成眩光
  • 照明不足，图像偏暗且噪声较多

第 1 步：安装相机​

这比听起来更重要。 相机必须稳定安装，且不得移动。 任何振动或移位都会削弱后续的一切：对齐、检测准确性、AI 训练，统统受影响。

Mounting plate and mounting arrangements

  • 使用提供的安装板和支架
  • 将所有紧固件拧紧到位
  • 如果安装在机架上，请检查振动。相机即使微小抖动也会产生不一致的结果
  • 考虑角度：将相机安装成垂直向下（或正对零件）
稳定性至关重要

在两次采集之间相机移动即使只有 1-2 像素，也会导致对齐漂移和 AI 精度问题，日后很难诊断。请再花一分钟，确保安装支架牢固如磐石。

安装尺寸与 2D 绘图​

请使用下方带尺寸标注的绘图来确定安装孔的位置、间距和间隙规划。这些尺寸对于设计自定义安装板或支架至关重要。

OV20i 2D dimensioned drawing with mounting hole pattern and spacing

OV20i mounting plate 2D dimensioned drawing

第 2 步：连接电缆​

M12 17-pin power connector (OV20i)

M12 17-pin power (OV20i)

M12 to RJ45 Ethernet cable

M12 to RJ45 Ethernet

  1. 电源电缆： 将 M12 电源线连接到相机与您的 24V DC 电源之间（19-24 VDC，最小 1A，最大 18W，典型 15W）
  2. 以太网电缆： 将 M12 电 Ethernet 电缆连接到相机与您的计算机、交换机或网络之间

两条电缆必须连接。相机需要电源才能运行，且需要以太网来通信。

连接器性别

OV20i 相机本体在电源和以太网端使用 female M12 连接器。您的电缆在相机端需要有 male M12 公头。

电源要求
  • 电压： 19-24 VDC 稳压供电
  • 电流： 最小 1A
  • 功耗： 典型 15W，最大 18W
  • 引脚： 13 或 14 = 24V DC (+)，引脚 5 或 6 = GND
  • 请勿使用未稳压的电源；电压尖峰可能损坏相机

第 3 步：上电并验证​

一旦两条电缆连接完成：

  1. 上电
  2. 观察相机顶部的 LED 指示灯：
    • Power LED 常亮绿色：电源正常
    • System Status LED 在启动过程中慢闪烁，随后变为常亮：系统就绪
    • 启动大约需要 30 秒
  3. 如果 LED 未点亮，请检查电源连接和电压
LED 状态含义
电源指示灯常亮绿色电源正常
电源指示灯关闭无电源；请检查电缆和电源
系统指示灯慢闪启动中；请稍等 30 秒
系统指示灯常亮相机就绪
系统指示灯快速闪烁错误；请检查连接

四个 LED 全部位于 OV20i 的顶部。

下载 3D CAD 模型​

CAD 下载需要桌面端

3D CAD 模型（.STEP、.SLDPRT）仅在桌面计算机查看时可下载。这些文件需要 CAD 软件才能打开。

下载用于集成规划、夹具设计或安装布置的 3D 模型下载：

文件格式描述
安装板STEP用于支架集成的安装板
OV20i 摄像机本体STEP用于布局规划的整机相机本体
OV20i 摄像机本体SolidWorks原生 SolidWorks 零件文件
提示

这些模型包含所有外部尺寸、安装孔和连接器位置。将它们导入到您的 CAD 软件中，在安装前验证间隙。

安装清单​

在继续之前，请确认：

  • 相机安装稳固（进行轻微晃动测试；不应有松动）
  • 镜头适合您的工作距离和工件尺寸
  • 照明设置完善且稳定
  • 电源线已连接，电源指示灯为绿色
  • 以太网线已连接
  • 启动后系统 LED 常亮

全部绿色？前往 在浏览器中打开 OV20i.
