安裝 OV20i

您已開啟包裝盒。現在開始對相機進行物理安裝並使其就緒。

OV20i Smart Camera

OV20i

包裝盒內物品​

您的貨件包含：

OV20i Smart Camera

OV20i Camera

Mounting plate

Mounting Plate

M12 17-pin power cable

M12 Power Cable

Ethernet cable

M12 Ethernet Cable

24V DC power adapter

Power Adapter

Terminal block and adapter

Terminal Block

專案用途
OV20i cameraThe camera unit itself
Mounting plate + hardware將相機固定到夾具上
M12 power cable將相機連線到 24V DC 電源
M12 Ethernet cable將相機連線到您的網路/計算機
Power adapter (if included)提供 24V DC 電源
Lens (may be pre-installed)用於捕捉影象
兩條 M12 電纜

你會在箱內找到 兩條 M12 電纜：一條用於電源，一條用於乙太網。兩條都需要連線，相機才會工作。電源線具備一個 17-pin M12 A-coded 接頭。乙太網線為標準的 M12 D-coded。

選擇合適的鏡頭​

資訊

鏡頭選擇通常由您的銷售或應用工程師在部署前處理。下面的資訊僅供參考，如有需要。

鏡頭決定相機看到的內容以及捕捉的細節量。這個選擇直接影響後續的所有環節。

目標： 儘可能讓零件填滿畫面。如果零件在影象中僅佔很小一部分，你就是在浪費畫素，而畫素決定解析度。

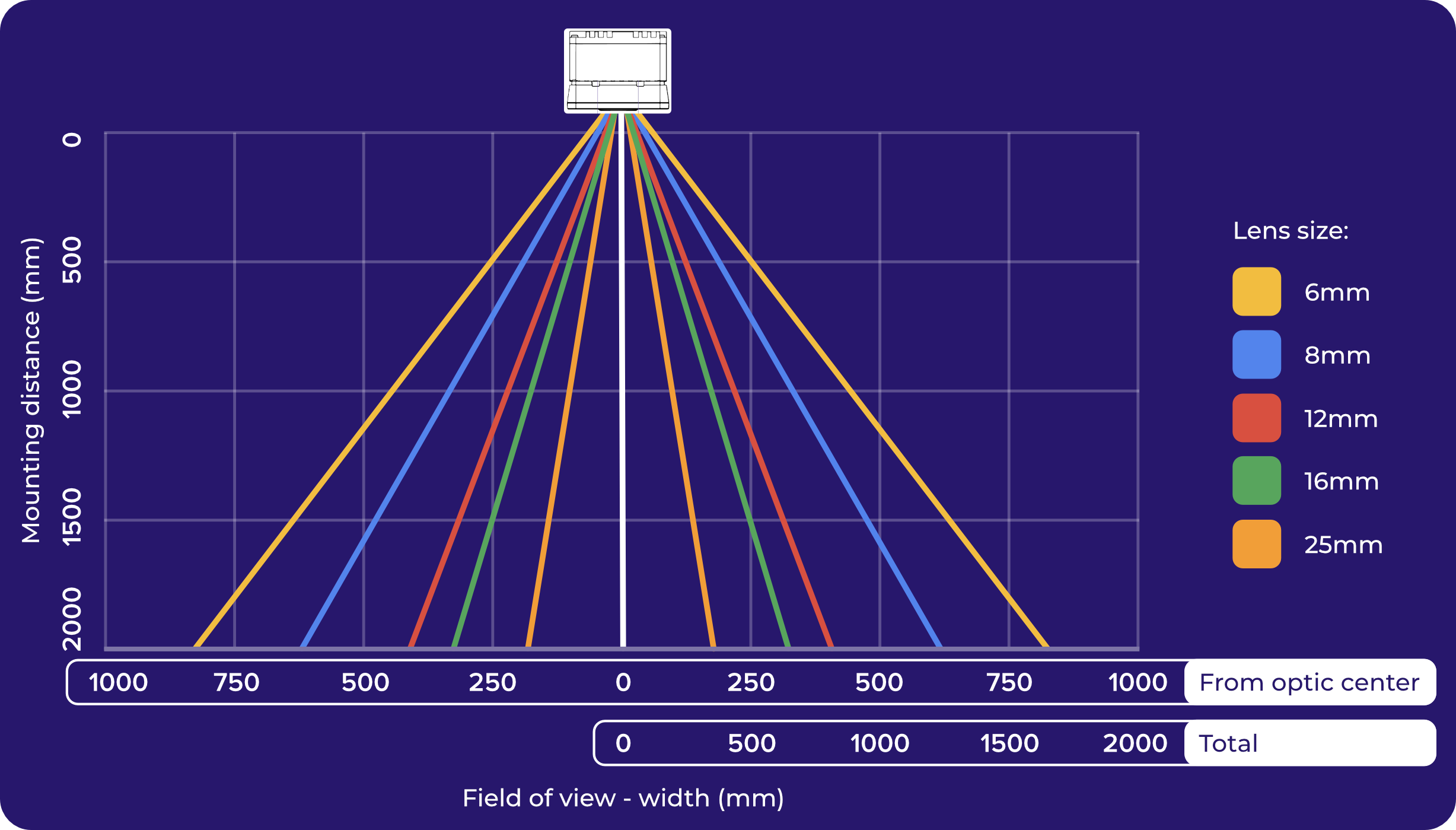

OV20i 視場圖

鏡頭型別最佳應用場景需要注意的事項
短焦距鏡頭 (4-6mm)大型零件，短工作距離邊緣畸變較大（桶形/魚眼畸變）
中焦距鏡頭 (8-12mm)大多數應用場景視野與畸變之間的平衡良好
長焦距鏡頭 (16mm+)小零件，較長工作距離視野範圍更窄

OV20i 配備內建的 S-mount 鏡頭和軟體控制的電動對焦。您可以透過瀏覽器 UI 調整對焦，無需實際觸碰相機。

現在就考慮畸變

如果你使用廣角鏡頭（短焦距），影象將出現桶形畸變。直線在邊緣處會彎曲，這將直接影響後續的對齊精度。你可以在軟體中進行校正（鏡頭畸變矯正），但你需要了解你的鏡頭會造成畸變。我們將在影象設定步驟中介紹這一點。

在安裝前計算

在安裝相機之前，請使用光學計算器 來確定您的確切視場、推薦安裝距離，以及最小可檢測缺陷尺寸。在此階段正確設定光學引數可以避免日後高成本的返工。

設定照明​

資訊

照明需求通常由您的銷售或應用工程師在系統設計階段確定。下面的資訊如有需要，供參考。:::

照明是一個物理問題，無法在軟體層面解決。AI 只能處理相機所看到的畫面，而相機所看到的內容完全取決於零件的照明方式。

良好照明的標準：

  • 均勻：零件上沒有高光點或暗陰影
  • 可重複性：每次都保持相同的照明（避免窗戶導致的環境光變化、頂燈迴圈、日夜變化）
  • 能揭示缺陷：若你在尋找劃痕，斜照會使其可見。若要檢測顏色差異，均勻漫射照明效果最佳

OV20i 具有內建 LED 照明，強度和模式可調。稍後你可以在軟體中進行配置。內建 LED 照明適用於近距離檢查。對於較長的工作距離或大型零件，您仍可能需要外部照明。

常見照明錯誤：

  • 依賴工廠頂燈（它們在一天中會變化）
  • 在光滑或反光表面造成眩光
  • 照明不足，影象偏暗且噪聲較多

第 1 步：安裝相機​

這比聽起來更重要。 相機必須穩定安裝，且不得移動。 任何振動或移位都會削弱後續的一切：對齊、檢測準確性、AI 訓練，統統受影響。

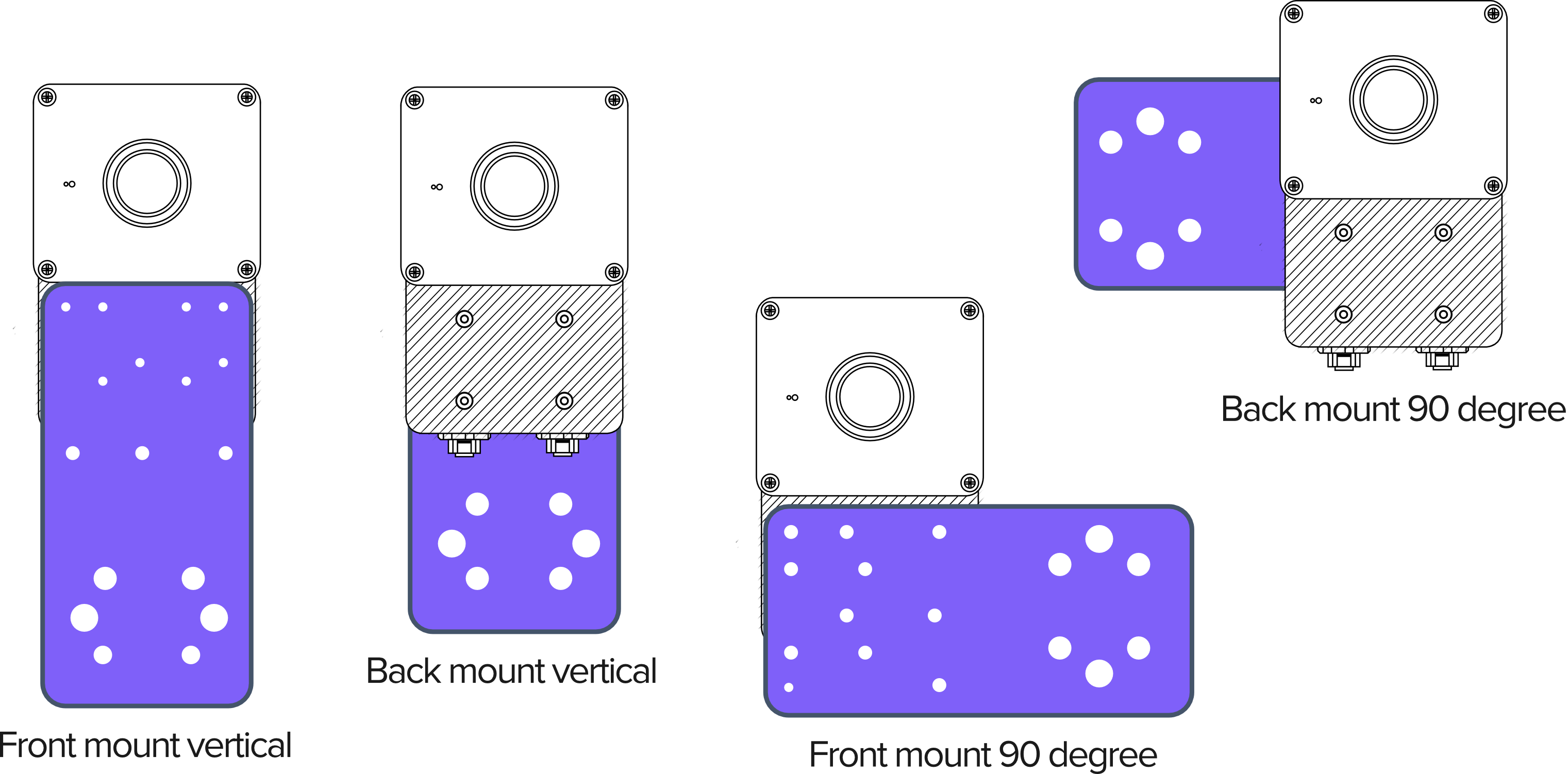

Mounting plate and mounting arrangements

  • 使用提供的安裝板和支架
  • 將所有緊韌體擰緊到位
  • 如果安裝在機架上，請檢查振動。相機即使微小抖動也會產生不一致的結果
  • 考慮角度：將相機安裝成垂直向下（或正對零件）
穩定性至關重要

在兩次採集之間相機移動即使只有 1-2 畫素，也會導致對齊漂移和 AI 精度問題，日後很難診斷。請再花一分鐘，確保安裝支架牢固如磐石。

安裝尺寸與 2D 繪圖​

請使用下方帶尺寸標註的繪圖來確定安裝孔的位置、間距和間隙規劃。這些尺寸對於設計自定義安裝板或支架至關重要。

OV20i 2D dimensioned drawing with mounting hole pattern and spacing

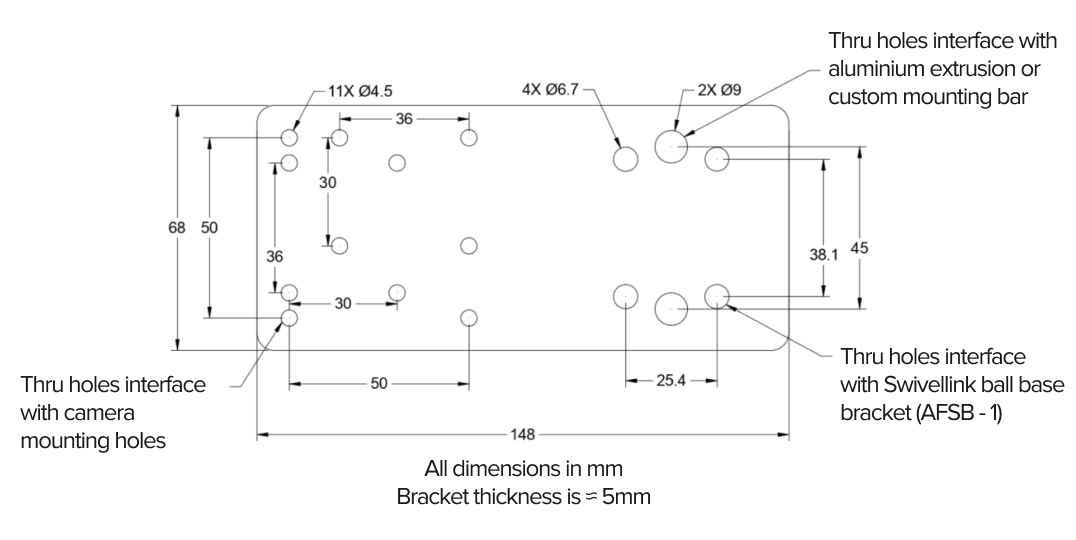

OV20i mounting plate 2D dimensioned drawing

第 2 步：連線電纜​

M12 17-pin power connector (OV20i)

M12 17-pin power (OV20i)

M12 to RJ45 Ethernet cable

M12 to RJ45 Ethernet

  1. 電源電纜： 將 M12 電源線連線到相機與您的 24V DC 電源之間（19-24 VDC，最小 1A，最大 18W，典型 15W）
  2. 乙太網電纜： 將 M12 電 Ethernet 電纜連線到相機與您的計算機、交換機或網路之間

兩條電纜必須連線。相機需要電源才能執行，且需要乙太網來通訊。

聯結器性別

OV20i 相機本體在電源和乙太網端使用 female M12 聯結器。您的電纜在相機端需要有 male M12 公頭。

電源要求
  • 電壓： 19-24 VDC 穩壓供電
  • 電流： 最小 1A
  • 功耗： 典型 15W，最大 18W
  • 引腳： 13 或 14 = 24V DC (+)，引腳 5 或 6 = GND
  • 請勿使用未穩壓的電源；電壓尖峰可能損壞相機

第 3 步：上電並驗證​

一旦兩條電纜連線完成：

  1. 上電
  2. 觀察相機頂部的 LED 指示燈：
    • Power LED 常亮綠色：電源正常
    • System Status LED 在啟動過程中慢閃爍，隨後變為常亮：系統就緒
    • 啟動大約需要 30 秒
  3. 如果 LED 未點亮，請檢查電源連線和電壓
LED 狀態含義
電源指示燈常亮綠色電源正常
電源指示燈關閉無電源；請檢查電纜和電源
系統指示燈慢閃啟動中；請稍等 30 秒
系統指示燈常亮相機就緒
系統指示燈快速閃爍錯誤；請檢查連線

四個 LED 全部位於 OV20i 的頂部。

下載 3D CAD 模型​

CAD 下載需要桌面端

3D CAD 模型（.STEP、.SLDPRT）僅在桌面計算機檢視時可下載。這些檔案需要 CAD 軟體才能開啟。

下載用於整合規劃、夾具設計或安裝佈置的 3D 模型下載：

檔案格式描述
安裝板STEP用於支架整合的安裝板
OV20i 攝像機本體STEP用於佈局規劃的整機相機本體
OV20i 攝像機本體SolidWorks原生 SolidWorks 零件檔案
提示

這些模型包含所有外部尺寸、安裝孔和聯結器位置。將它們匯入到您的 CAD 軟體中，在安裝前驗證間隙。

安裝清單​

在繼續之前，請確認：

  • 相機安裝穩固（進行輕微晃動測試；不應有鬆動）
  • 鏡頭適合您的工作距離和工件尺寸
  • 照明設定完善且穩定
  • 電源線已連線，電源指示燈為綠色
  • 乙太網線已連線
  • 啟動後系統 LED 常亮

全部綠色？前往 在瀏覽器中開啟 OV20i.
