OV20i installieren

Sie haben die Verpackung geöffnet. Lassen Sie uns die Kamera physisch einrichten und betriebsbereit machen.

OV20i Smart Camera

OV20i

Lieferumfang

Ihre Lieferung enthält:

OV20i Smart Camera

OV20i Kamera

Mounting plate

Montageplatte

M12 17-pin power cable

M12 Stromkabel

Ethernet cable

M12 Ethernet-Kabel

24V DC power adapter

Netzteil

Terminal block and adapter

Klemmleiste

ArtikelVerwendungszweck
OV20i KameraDie Kameraeinheit selbst
Montageplatte + BefestigungsmaterialBefestigt die Kamera an Ihrer Vorrichtung
M12 StromkabelVerbindet die Kamera mit 24V DC Stromversorgung
M12 Ethernet-KabelVerbindet die Kamera mit Ihrem Netzwerk/Computer
Netzteil (falls enthalten)Liefert 24V DC Stromversorgung
Objektiv (möglicherweise vorinstalliert)Erfasst das Bild
Zwei M12-Kabel

In der Verpackung finden Sie zwei M12-Kabel: eines für die Stromversorgung, eines für Ethernet. Beide müssen angeschlossen sein, damit die Kamera funktioniert. Das Stromkabel verfügt über einen 17-poligen M12 A-codierten Stecker. Das Ethernet-Kabel ist ein standardmäßiges M12 D-codiertes Kabel.

Auswahl des richtigen Objektivs

Hinweis

Die Objektivauswahl wird in der Regel von Ihrem Vertriebs- oder Applikationsingenieur vor der Inbetriebnahme vorgenommen. Die folgenden Informationen dienen bei Bedarf als Referenz.

Das Objektiv bestimmt, was die Kamera sieht und wie viele Details sie erfasst. Diese Entscheidung wirkt sich direkt auf alle nachgelagerten Schritte aus.

Das Ziel: Füllen Sie das Bild so weit wie möglich mit Ihrem Bauteil aus. Wenn das Bauteil nur einen kleinen Teil des Bildes einnimmt, verschwenden Sie Pixel – und Pixel sind Ihre Auflösung.

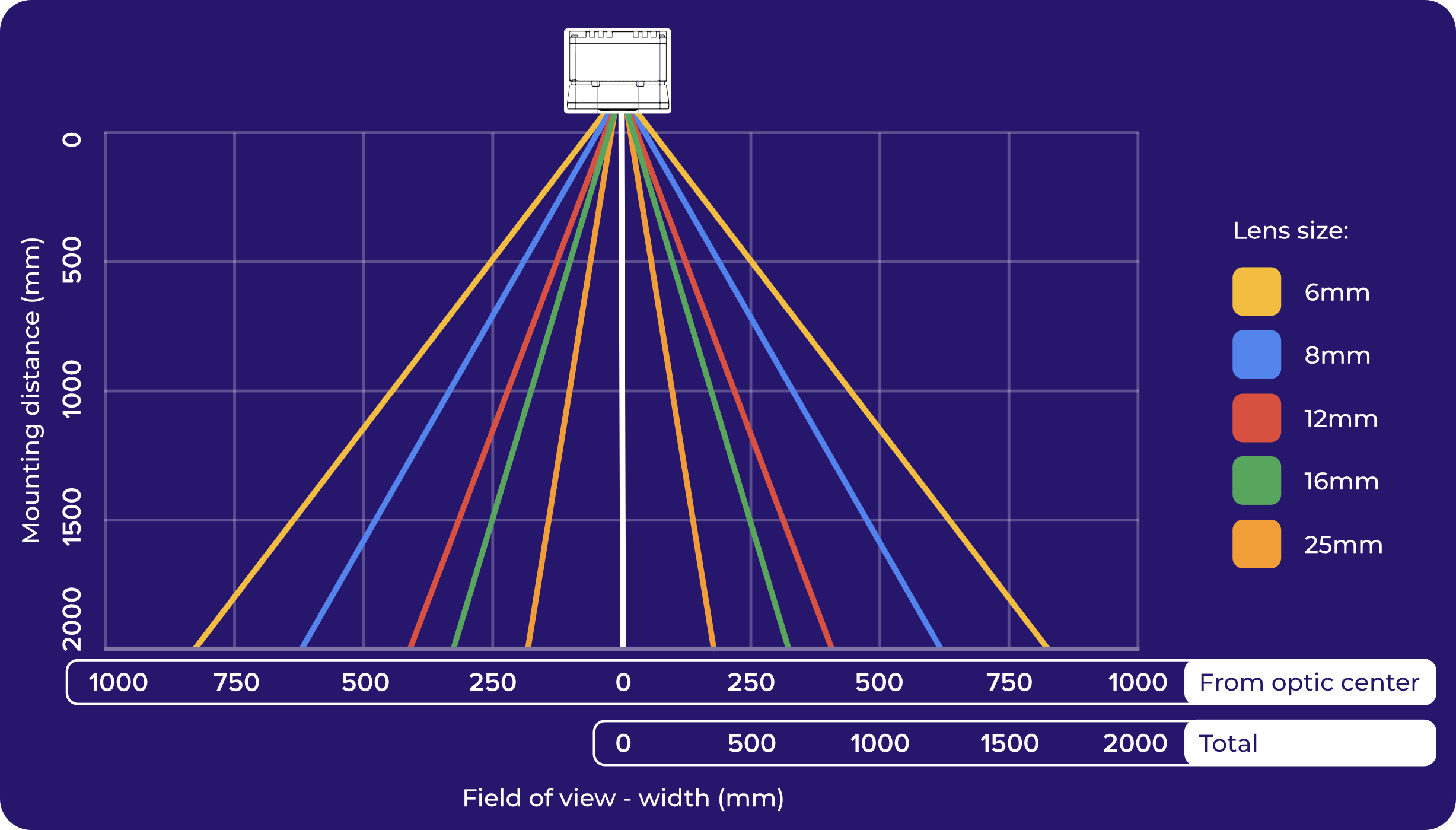

OV20i Field of View chart

ObjektivtypAm besten geeignet fürWorauf zu achten ist
Kurze Brennweite (4–6 mm)Große Bauteile, geringer ArbeitsabstandStärkere Verzerrung an den Rändern (Tonnen-/Fisheye-Effekt)
Mittlere Brennweite (8–12 mm)Die meisten AnwendungenGutes Verhältnis zwischen Sichtfeld und Verzerrung
Lange Brennweite (ab 16 mm)Kleine Bauteile, großer ArbeitsabstandEngeres Sichtfeld

Die OV20i ist mit integrierten S-Mount-Objektiven und softwaregesteuertem motorisiertem Fokus ausgestattet. Sie können den Fokus über die Browser-UI anpassen, ohne die Kamera physisch zu berühren.

Denken Sie jetzt an die Verzerrung

Wenn Sie ein Weitwinkelobjektiv (kurze Brennweite) verwenden, weist das Bild Tonnenverzerrung auf. Gerade Linien erscheinen gekrümmt, insbesondere an den Rändern. Dies beeinträchtigt später direkt die Ausrichtungsgenauigkeit. Sie können dies in der Software korrigieren (Objektivverzerrungskorrektur), müssen aber wissen, dass Ihr Objektiv eine Verzerrung verursacht. Wir behandeln dies im Schritt zu den Bildeinstellungen.

Berechnen Sie vor der Montage

Verwenden Sie den Optics Calculator, um Ihr genaues Sichtfeld, den empfohlenen Montageabstand und die minimal erkennbare Defektgröße vor der Installation der Kamera zu bestimmen. Eine korrekte Optik in dieser Phase verhindert kostspielige Nacharbeiten später.

Einrichten der Beleuchtung

Hinweis

Die Beleuchtungsanforderungen werden in der Regel von Ihrem Vertriebs- oder Applikationsingenieur als Teil des Systemdesigns festgelegt. Die folgenden Informationen dienen bei Bedarf als Referenz.

Beleuchtung ist ein physikalisches Problem, das nicht in der Software gelöst werden kann. Die KI kann nur mit dem arbeiten, was die Kamera sieht, und was die Kamera sieht, hängt vollständig davon ab, wie das Bauteil beleuchtet wird.

Gute Beleuchtung bedeutet:

  • Gleichmäßig: keine hellen Stellen oder dunklen Schatten auf dem Bauteil
  • Wiederholbar: jedes Mal die gleiche Beleuchtung (vermeiden Sie Veränderungen des Umgebungslichts durch Fenster, taktende Deckenbeleuchtung, Tag-/Nachtschwankungen)
  • Zeigt Ihre Defekte: Wenn Sie nach Kratzern suchen, macht schräg einfallendes Licht diese sichtbar. Wenn Sie nach Farbunterschieden suchen, funktioniert gleichmäßiges, diffuses Licht am besten

Die OV20i verfügt über eine integrierte LED-Beleuchtung mit einstellbarer Intensität und einstellbaren Mustern. Diese können Sie später in der Software konfigurieren. Die integrierten LEDs eignen sich gut für Nahbereichsinspektionen. Bei größeren Arbeitsabständen oder großen Bauteilen kann dennoch eine externe Beleuchtung erforderlich sein.

Häufige Beleuchtungsfehler:

  • Verlassen auf die Deckenbeleuchtung der Fabrik (sie ändert sich im Laufe des Tages)
  • Erzeugen von Blendung auf glänzenden oder reflektierenden Oberflächen
  • Unterbelichtung, sodass das Bild dunkel und verrauscht ist

Schritt 1: Kamera montieren

Dies ist wichtiger, als es klingt. Die Kamera muss stabil montiert sein und darf sich nicht bewegen. Jede Vibration oder Verschiebung beeinträchtigt alles Weitere: Ausrichtung, Inspektionsgenauigkeit, AI-Training, einfach alles.

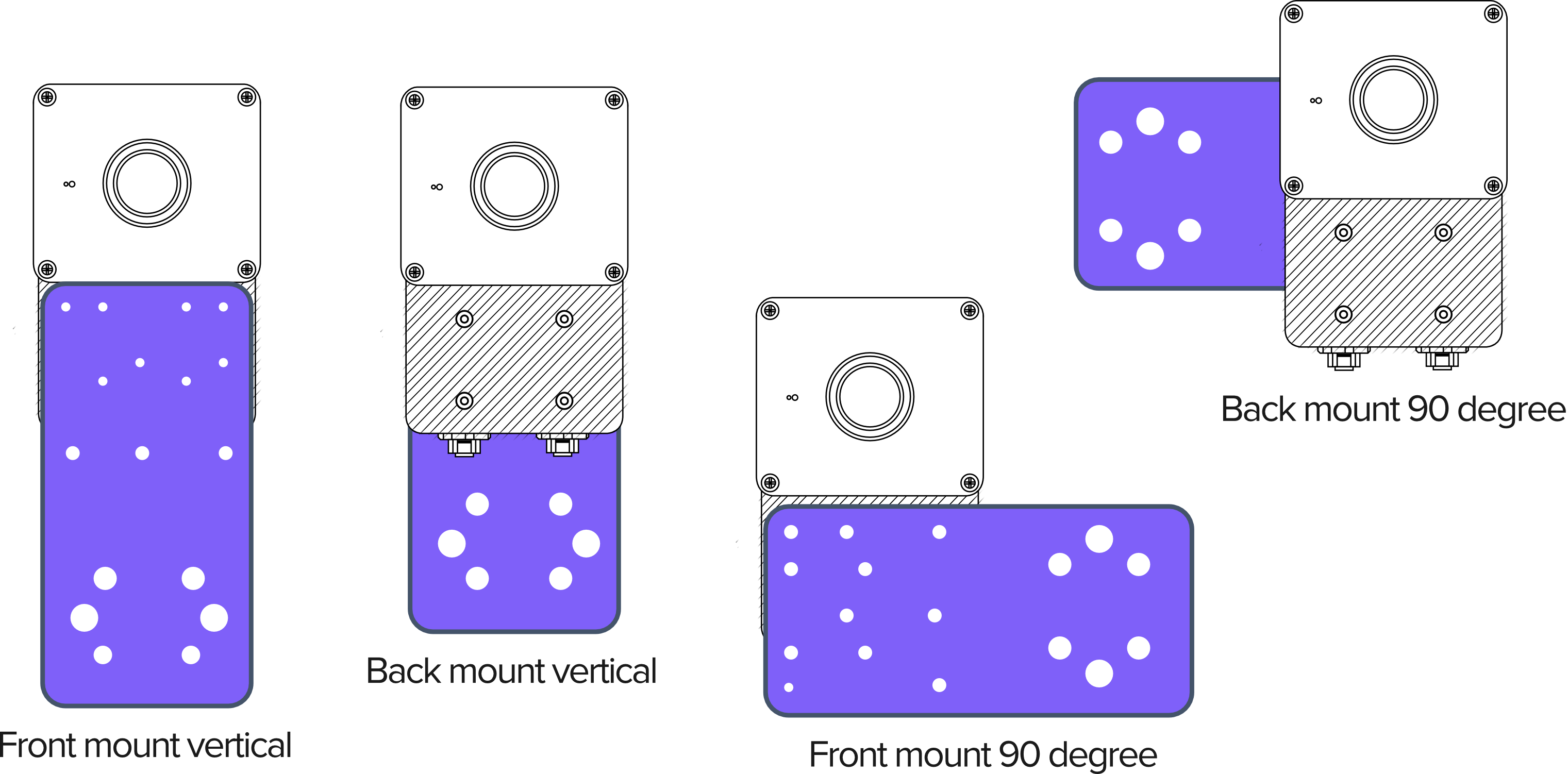

Montageplatte und Montageanordnungen

  • Verwenden Sie die mitgelieferte Montageplatte und Halterungen
  • Ziehen Sie alle Befestigungselemente vollständig an
  • Bei Montage an einem Maschinenrahmen auf Vibrationen prüfen. Eine Kamera, die auch nur leicht wackelt, liefert inkonsistente Ergebnisse
  • Berücksichtigen Sie den Winkel: Montieren Sie die Kamera so, dass sie gerade nach unten (oder direkt auf) das Teil blickt
Stabilität ist alles

Eine Kamera, die sich zwischen Aufnahmen auch nur um 1-2 Pixel bewegt, verursacht Ausrichtungsdrift und Probleme mit der AI-Genauigkeit, die später nur sehr schwer zu diagnostizieren sind. Investieren Sie hier die zusätzliche Minute, um sicherzustellen, dass die Halterung absolut fest sitzt.

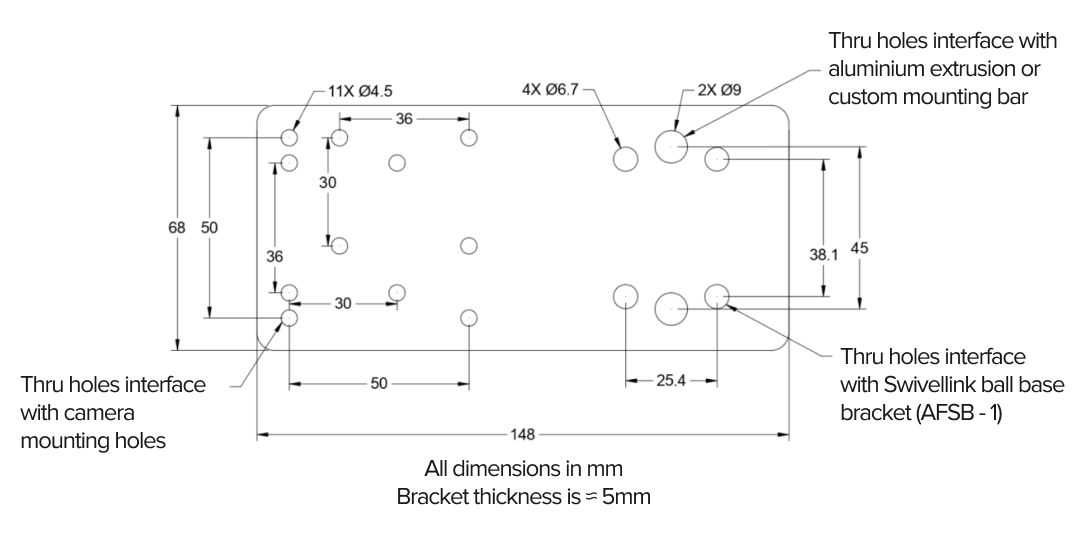

Montagemaße und 2D-Zeichnungen

Verwenden Sie die untenstehende bemaßte Zeichnung für Bohrlochpositionen, Abstände und die Planung des Freiraums. Diese Maße sind entscheidend für die Konstruktion individueller Montageplatten oder Halterungen.

OV20i 2D dimensioned drawing with mounting hole pattern and spacing

OV20i Montageplatte – bemaßte 2D-Zeichnung

Schritt 2: Kabel anschließen

M12 17-pin power connector (OV20i)

M12 17-Pin Stromversorgung (OV20i)

M12 to RJ45 Ethernet cable

M12 auf RJ45 Ethernet

  1. Stromkabel: Verbinden Sie das M12-Stromkabel zwischen der Kamera und Ihrer 24 V DC Stromquelle (19-24 VDC, mindestens 1 A Versorgung; die Kamera nimmt bis zu 18 W auf (typischerweise 15 W))
  2. Ethernet-Kabel: Verbinden Sie das M12-Ethernet-Kabel zwischen der Kamera und Ihrem Computer, Switch oder Netzwerk

Beide Kabel müssen angeschlossen sein. Die Kamera benötigt Strom zum Betrieb und Ethernet zur Kommunikation.

Steckertyp (Gender)

Der OV20i verfügt am Kameragehäuse über Buchsen (female) M12-Anschlüsse sowohl für Strom als auch für Ethernet. Ihre Kabel benötigen kameraseitig Stecker (male) M12-Enden.

Anforderungen an die Stromversorgung
  • Spannung: 19-24 VDC geregelt
  • Strom: Mindestens 1 A
  • Leistung: Typisch 15 W, max. 18 W
  • Pins 13 oder 14 = 24 V DC (+), Pins 5 oder 6 = GND
  • Verwenden Sie keine ungeregelten Netzteile; Spannungsspitzen können die Kamera beschädigen

Schritt 3: Einschalten und überprüfen

Sobald beide Kabel angeschlossen sind:

  1. Spannung anlegen
  2. Beobachten Sie die LEDs an der Oberseite der Kamera:
    • Power-LED leuchtet dauerhaft grün: Spannungsversorgung ist in Ordnung
    • System-Status-LED blinkt während des Bootvorgangs langsam und leuchtet dann dauerhaft: System ist bereit
    • Der Bootvorgang dauert ca. 30 Sekunden
  3. Wenn die LEDs nicht leuchten, überprüfen Sie die Stromanschlüsse und die Spannung
LED-ZustandBedeutung
Power-LED leuchtet dauerhaft grünSpannungsversorgung OK
Power-LED ausKeine Spannung; Kabel und Versorgung prüfen
System-LED blinkt langsamBootvorgang; 30 Sekunden warten
System-LED leuchtet dauerhaftKamera bereit
System-LED blinkt schnellFehler; Verbindungen prüfen

Alle vier LEDs befinden sich an der Oberseite des OV20i.

3D-CAD-Modelle herunterladen

Desktop für CAD-Downloads erforderlich

3D-CAD-Modelle (.STEP, .SLDPRT) stehen zum Download zur Verfügung, wenn die Seite auf einem Desktop-Computer angezeigt wird. Zum Öffnen dieser Dateien wird CAD-Software benötigt.

Laden Sie 3D-Modelle für die Integrationsplanung, Vorrichtungskonstruktion oder das Montagelayout herunter:

DateiFormatBeschreibung
MontageplatteSTEPMontageplatte zur Halterungsintegration
OV20i KameragehäuseSTEPVollständiges Kameragehäuse für die Layoutplanung
OV20i KameragehäuseSolidWorksNative SolidWorks-Teiledatei
tipp

Diese Modelle enthalten alle Außenabmessungen, Befestigungsbohrungen und Steckerpositionen. Importieren Sie sie in Ihre CAD-Software, um vor der Installation die Freiräume zu überprüfen.

Installations-Checkliste

Bevor Sie fortfahren, bestätigen Sie:

  • Kamera ist stabil montiert (Rütteltest durchführen; sie sollte sich nicht bewegen)
  • Objektiv passt zu Ihrem Arbeitsabstand und Ihrer Teilegröße
  • Beleuchtung ist eingerichtet und konstant
  • Stromkabel angeschlossen, Power-LED leuchtet grün
  • Ethernet-Kabel angeschlossen
  • System-LED leuchtet nach dem Bootvorgang dauerhaft

Alles grün? Weiter zu OV20i im Browser öffnen.
