Schritt 2: Ausrichtung
Der Aligner ist der leistungsstärkste (und am meisten missverstandene) Teil der Kamera. Sobald Sie ihn verstanden haben, ergibt alles einen Sinn. Lassen Sie es uns einfach erklären.
In Aktion sehen
Spielen Sie mit dem Simulator, bevor Sie weiterlesen. Schalten Sie den Aligner aus und bewegen Sie dann die Schieberegler, um das Teil zu verschieben und zu drehen. Die orange ROI zeigt die Region of Interest (ROI), die dem Teil folgt, und die grünen Boxen werden rot, wenn der Aligner nicht mehr folgen kann.
Kameraeinstellungen
Reale Umgebung simulieren
Bewegen Sie das Teil auf dem Band.
Legende
Was die Ausrichtung bewirkt (und warum Sie sie brauchen)
Stellen Sie sich vor, Sie inspizieren Schrauben auf einer Leiterplatte. Sie haben um jede Schraubenposition eine kleine Box gezeichnet. Was passiert aber, wenn die nächste Platine leicht nach links verschoben ankommt? Oder um ein Grad gedreht? Ihre Boxen schauen jetzt an die falschen Stellen.
Der Aligner löst dieses Problem. Er betrachtet jedes neue Bild, ermittelt, wohin sich das Teil bewegt hat, und verschiebt alle Ihre Inspektionsboxen entsprechend. Es ist, als hätten Sie einen Helfer, der sagt: „Die Platine hat sich 3 Pixel nach links verschoben und um 0,5 Grad gedreht, also verschiebe ich alle Ihre Boxen entsprechend."
Warum das so leistungsstark ist: Wenn sich Ihre Inspektionsboxen mit dem Teil mitbewegen können, können Sie sie kleiner machen. Und kleinere Boxen benötigen weniger Daten, um die KI zu trainieren. Es ist ein kaskadierender Vorteil, der mit guter Ausrichtung beginnt.
Warum die Ausrichtung das Fundament für alles ist
Der Aligner ist nicht nur ein „Nice-to-have". Er ist der erste Dominostein in einer Kette, die die Genauigkeit Ihrer gesamten Inspektion bestimmt. Hier ist die Pipeline:
Ausrichtung → Kleinere ROIs → Weniger Trainingsdaten erforderlich → Genauere KI
Jeder Schritt baut auf dem vorherigen auf:
- Gute Ausrichtung bedeutet, dass Ihre Inspektionsboxen dem Teil präzise folgen, selbst wenn es sich auf dem Förderband verschiebt oder dreht.
- Präzises Tracking bedeutet, dass Sie kleinere Inspektionsboxen (ROIs) zeichnen können. Sie müssen keinen zusätzlichen Puffer hinzufügen, um Teilebewegungen zu berücksichtigen.
- Kleinere ROIs bedeuten, dass die KI eine eng zugeschnittene Ansicht nur des Merkmals sieht, das für Sie wichtig ist (eine Schraube, einen Steckverbinder, eine Schweißnaht), und nicht ein Meer irrelevanter Hintergründe.
- Weniger Hintergrundrauschen bedeutet, dass die KI weniger Trainingsbilder zum Lernen benötigt und in der Produktion weniger Fehler macht.
Der Aligner inspiziert nichts. Er bewertet nicht Gut oder Schlecht. Seine einzige Aufgabe besteht darin, Ihre Inspektionsboxen dynamisch zu verschieben, damit sie jedes Mal an der richtigen Stelle landen. Die Inspektionsboxen führen die eigentliche Inspektion durch. Die KI innerhalb dieser Boxen trifft die eigentliche Beurteilung. Aber nichts davon funktioniert, wenn die Boxen an der falschen Stelle sind.
Stellen Sie es sich als Kette vor: Aligner → ROIs → Classifier/Segmenter. Wenn das erste Glied schwach ist, bricht alles Nachgelagerte zusammen.
So funktioniert es: Stellen Sie es sich wie ein Puzzle vor
Der Aligner arbeitet, indem er Kanten abgleicht. Hier ist eine einfache Denkweise:
- Sie machen ein „Referenzfoto" (das Template-Bild) eines perfekten Teils
- Sie zeigen auf bestimmte Merkmale auf diesem Foto (Ecken, Kanten, Löcher), die auf jedem Teil gleich aussehen
- Jedes Mal, wenn ein neues Teil ankommt, findet die Kamera dieselben Merkmale im neuen Bild
- Sie berechnet die Differenz: „Dieses Teil ist 5 Pixel nach links, 2 Pixel nach oben und um 1,2 Grad geneigt"
- Sie verschiebt alle Ihre Inspektionsboxen um genau diesen Betrag
Es ist wie ein Memory-Spiel. Die Kamera findet die Merkmale, die Sie ihr gezeigt haben, und verwendet sie als Ankerpunkte.
Die goldene Regel der Ausrichtung
Diese eine Regel entscheidet darüber, ob Ihre Ausrichtung einwandfrei funktioniert oder frustrierend zittert. Hier ist der Grund:
Stellen Sie es sich so vor: Sie möchten feststellen, ob ein Bilderrahmen an der Wand schief hängt.
- Wenn Sie nur eine Ecke betrachten, denken Sie vielleicht, er hängt gerade, obwohl er tatsächlich schief ist
- Wenn Sie zwei gegenüberliegende Ecken betrachten (oben links und unten rechts), erkennen Sie sofort, ob er schief hängt, und wie stark genau
Dasselbe Prinzip gilt für den Aligner. Mit einer Region auf einer Seite des Bauteils bleibt ein winziger Messfehler von 0,5 Grad bei 0,5 Grad. Mit zwei Regionen auf gegenüberliegenden Seiten mittelt sich derselbe Fehler jedoch auf etwa 0,05 Grad – zehnmal genauer.
Entscheidend: woran Sie NICHT ausrichten dürfen
Dies ist die häufigste Ursache für Ausrichtungsfehler. Bevor Sie die Aligner-Oberfläche berühren, verinnerlichen Sie diese beiden Regeln.
1. Richten Sie niemals an Defekten aus
Defekte sind unvorhersehbar. Ein Kratzer, eine Delle oder eine fehlende Schraube kann an jedem Bauteil völlig anders aussehen – oder gar nicht vorhanden sein.
Wenn Sie der Kamera sagen, sie solle einen Kratzer als Ankerpunkt verwenden, wird die Ausrichtung vollständig fehlschlagen, sobald ein einwandfreies, kratzerfreies Bauteil auf der Linie ankommt. Die Kamera weiß dann nicht, wo sie Ihre Inspektions-Boxen platzieren soll, und das System bricht zusammen.
Verwenden Sie den Aligner, um das Bauteil zu finden, indem Sie Merkmale nutzen, die immer vorhanden sind (feste Kanten, bearbeitete Ecken, gebohrte Löcher). Verwenden Sie dann die Inspektions-Boxen, um nach den unvorhersehbaren Defekten zu suchen. Der Aligner findet das Bauteil. Die Inspektions-Boxen finden die Probleme.
2. Richten Sie niemals an beweglichen Teilen oder Etiketten aus
Wenn Sie an etwas ausrichten, das sich unabhängig vom Hauptobjekt bewegen kann – etwa an einem losen Kabel, einer Kartonlasche oder einem Barcode-Aufkleber – verleiten Sie die Kamera versehentlich dazu, alle Ihre Inspektions-Boxen an die falsche Position zu verschieben.
Beispiel: Stellen Sie sich vor, Sie verankern Ihren Aligner an einem Barcode-Aufkleber. Beim nächsten Bauteil bringt ein Mitarbeiter diesen Aufkleber versehentlich einen halben Zentimeter weiter links an. Die Kamera sieht die Aufkleberverschiebung und nimmt an, das gesamte Bauteil habe sich einen halben Zentimeter nach links verschoben. Sie verschiebt alle Inspektions-Boxen zur Kompensation. Doch das eigentliche Metallteil hat sich nicht bewegt – nur der Aufkleber. Nun blicken all Ihre Inspektions-Boxen auf die falschen Stellen und verursachen flächendeckend Fehlalarme.
Verankern Sie nur an Merkmalen, die dauerhaft am starren Körper des Bauteils fixiert sind: bearbeitete Kanten, gegossene Ecken, gebohrte Löcher, PCB-Umrisse. Verankern Sie niemals an Etiketten, Aufklebern, Kabeln, Laschen oder irgendetwas, das ein Mensch versehentlich neu positionieren könnte.
Kurzübersicht: Woran ausrichten vs. was vermeiden
| Ausrichten an (permanente, starre Merkmale) | Niemals ausrichten an (variabel oder beweglich) |
|---|---|
| Bearbeitete Kanten | Kratzer, Dellen oder Defekte |
| Gebohrte Löcher | Barcode-Aufkleber oder Etiketten |
| PCB-Umrisse | Lose Drähte oder Kabel |
| Gegossene Ecken oder Merkmale | Kartonlaschen oder Verpackung |
| Gestanzte Metallkanten | Klebeband, Klebstoff oder Markierungen |
| Guss- oder Schmiedegeometrie | Jedes Merkmal, das ein Mensch neu positionieren könnte |
Einrichten des Aligners
Die OV20i-Weboberfläche wurde in v2026.5 neu gestaltet. Prüfen Sie Ihre Softwareversion in der oberen rechten Ecke der Kamera-UI und wählen Sie den passenden Tab. Ihre Auswahl wird auf allen Seiten dieses Einrichtungsablaufs übernommen.
- Ältere Versionen
- v2026.5 und neuer

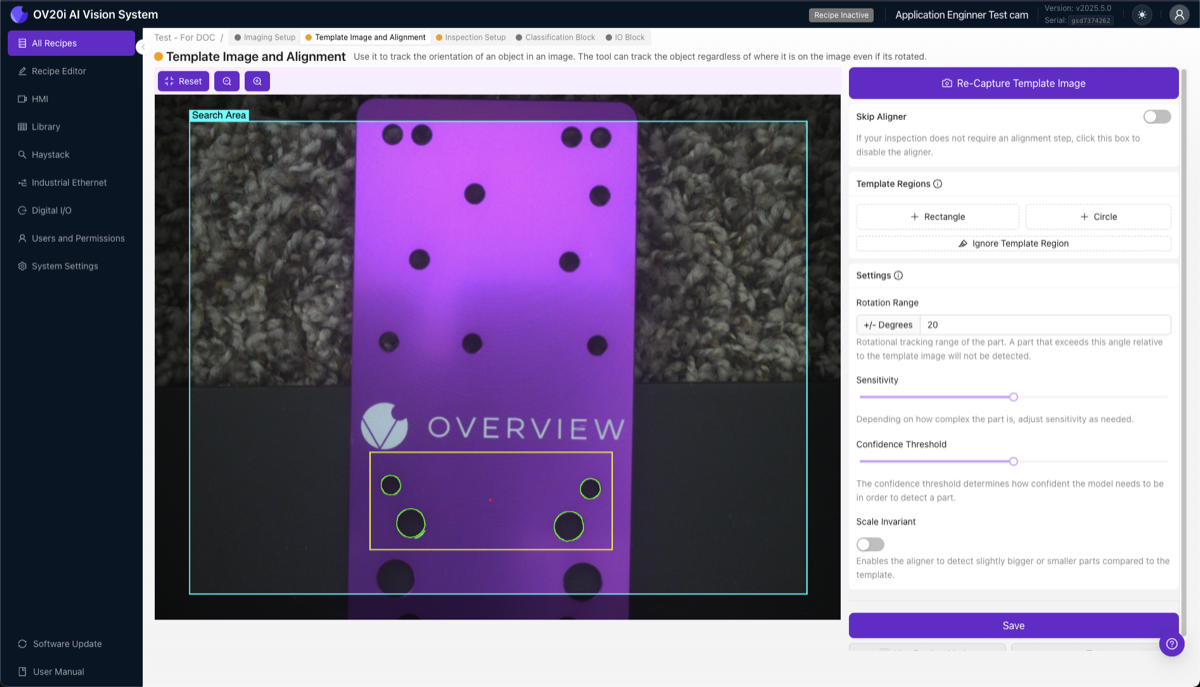

So sieht der Einrichtungsbildschirm des Aligners aus. Sie sehen Ihr Vorlagenbild mit farbigen Kantenmarkierungen, die zeigen, welche Merkmale der Aligner als Referenz verwendet:

1. Vorlagenbild aufnehmen. Platzieren Sie ein gutes, fehlerfreies Teil im Sichtfeld der Kamera. Dieses wird zur Referenz, mit der jedes zukünftige Teil verglichen wird. Sorgen Sie für gute Beleuchtung, klare Kanten, Sauberkeit und positionieren Sie es so, wie es in der Produktion erscheinen wird. Klicken Sie auf Capture Template Image.
2. Vorlagenregionen hinzufügen. Klicken Sie auf + Rectangle (oder + Circle), um eine Vorlagenregion zu erstellen, und platzieren Sie 2–3 davon. Verankern Sie sie an Merkmalen, die sich nie ändern, wie z. B. bearbeiteten Kanten, Bohrlöchern, PCB-Konturen, Formmerkmalen und gestanzten Ecken. Vermeiden Sie strukturierte oder variable Oberflächen, Bereiche, in denen Defekte auftreten, reflektierende Blendungen, winzige Details sowie Etiketten oder Markierungen, die sich bewegen könnten.
3. Verstehen der Kantenmarkierungen. Wenn Sie eine Region platzieren, sehen Sie farbige Markierungen:

- Grüne Markierungen = starke, verwertbare Kanten erkannt. Das ist das Ziel.
- Rote Markierungen = nicht genügend Kanten. Verschieben Sie die Region auf ein Merkmal mit klareren Kanten.
- Roter Punkt = der Ausrichtungs-Referenzpunkt (Mittelpunkt aller Ihrer Regions of Interest (ROIs)).
4. Bereinigen Sie störende Kanten mit dem Ignore-Tool. Dieser Schritt wird von den meisten übersehen, macht aber einen enormen Unterschied. Klicken Sie auf Ignore Template Region und übermalen Sie alle Kanten, die der Aligner nicht verwenden soll: zufällige Hintergrundstrukturen, Blendungen oder Reflexionen, Oberflächenrauschen, Kanten von Schmutz oder Etiketten sowie alles, was sich zwischen Teilen ändern könnte.
5. Empfindlichkeit anpassen.
Der Empfindlichkeits-Schieberegler steuert, wie aggressiv der Aligner Kanten innerhalb Ihrer Vorlagenregionen erkennt. Stellen Sie ihn auf den niedrigsten Wert ein, bei dem Ihre Regionen durchgängig solide grüne Markierungen aufweisen. Zu niedrig und die Regionen bleiben rot (nicht genügend Merkmale für eine zuverlässige Übereinstimmung); zu hoch und das Grün breitet sich auf Hintergrundstrukturen aus, sodass der Aligner sich an Rauschen und Jitter festklammern kann.
Wenn Sie mehr Kanten benötigen, erhöhen Sie den Empfindlichkeits-Schieberegler. Aber je höher Sie die Empfindlichkeit einstellen, desto wichtiger ist es, zurückzugehen und das neue Rauschen mit dem Ignore-Tool zu übermalen. Werfen Sie ein weites Netz aus und picken Sie dann sorgfältig nur die guten Fische heraus.
6. Rotationsbereich festlegen.

Steuert, wie viel Rotation der Aligner durchsucht: ±180° findet das Teil in jeder beliebigen Rotation (am besten für die meisten Anwendungen), ±5–20° passt nur in der Nähe der erwarteten Orientierung an, ±0° ist eine exakte Winkelübereinstimmung.
Wenn Sie einen engen Bereich wie ±5° festlegen und ein Teil um 10° gedreht hereinkommt, findet der Aligner keine Übereinstimmung, und Sie können diesen Fehler als Ausschuss-Signal verwenden. Praktisch, um Teile zu erkennen, die nicht korrekt ausgerichtet sind.
7. Confidence-Schwellenwert festlegen.
Wie zuversichtlich der Aligner sein muss, dass er die richtige Übereinstimmung gefunden hat. Bereich 0,0 bis 1,0, empfohlen 0,6 bis 0,9. Zu hoch und er übersieht möglicherweise gültige Teile; zu niedrig und er passt möglicherweise die falschen Merkmale an.
8. Scale Invariant aktivieren (falls erforderlich). Wenn Ihr Teil ±10 % näher oder weiter von der Kamera entfernt sein kann (z. B. Höhenvariation auf einem Förderband), aktivieren Sie diese Option. Andernfalls lassen Sie sie für maximale Geschwindigkeit deaktiviert.
9. Speichern und testen. Dies ist der wichtigste Schritt, also überspringen Sie das Testen nicht. Klicken Sie auf Save, um den Aligner zu trainieren und bereitzustellen, klicken Sie dann auf Live Preview Mode und bewegen Sie das Teil: links, rechts, nach oben, nach unten; drehen Sie es innerhalb Ihres erwarteten Bereichs; platzieren Sie es in den Ecken des Bildausschnitts; probieren Sie verschiedene gültige Teile aus. Versuchen Sie, es zum Scheitern zu bringen. Wenn die Ausrichtung nicht zuverlässig funktioniert, beheben Sie das jetzt. Wenn Sie zu ROIs und Training übergehen und das Problem erst später entdecken, müssen Sie alles noch einmal machen. Das ist der Wasserfall.
Öffnen Sie im Rezept-Editor Step 2: Alignment. Dieser Schritt ist oben in vier Unter-Tabs aufgeteilt: About Alignment, Capture & Configure, Live Preview und Test. Die Schaltfläche Quick guide startet eine kurze geführte Tour durch die Seite.
Über die Ausrichtung

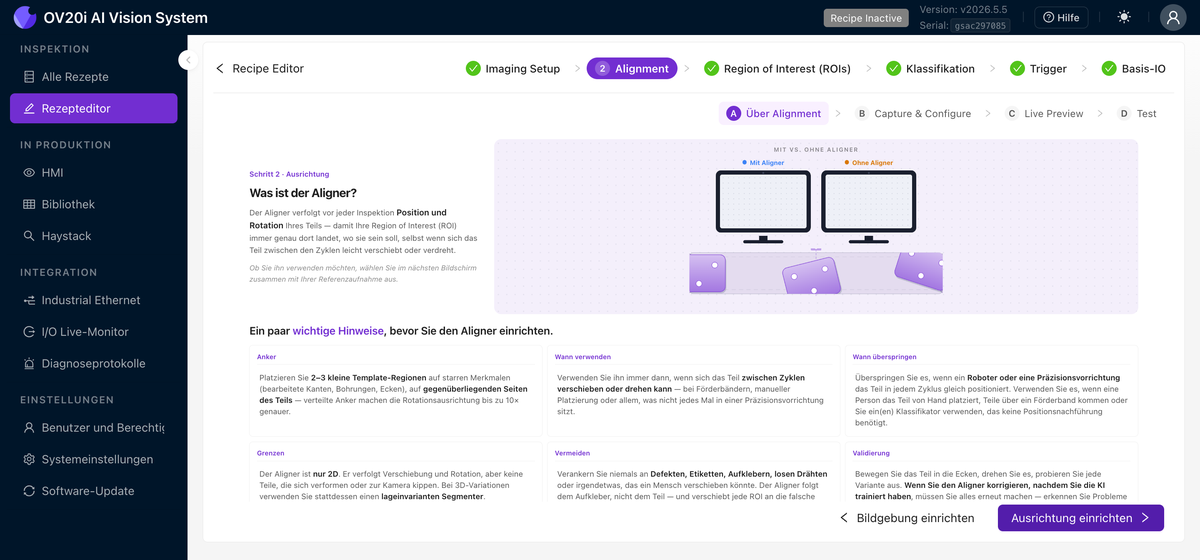

Beginnen Sie hier für eine Auffrischung. Dieser Tab zeigt eine Veranschaulichung "mit und ohne Aligner" sowie Schnellreferenz-Spalten, die abdecken, woran verankert werden soll, wann der Aligner verwendet werden soll, wann er übersprungen werden kann, welche Grenzen der Aligner hat und was zu vermeiden ist.

Capture & Configure
Dies ist der Haupt-Setup-Tab, eine geführte Checkliste, die Sie von oben nach unten abarbeiten.

1. Referenzaufnahme erstellt. Der Tab öffnet sich mit dem von Ihnen aufgenommenen Referenzbild. Wenn Sie damit nicht zufrieden sind, klicken Sie auf Re-capture, um ein neues aufzunehmen. Klicken Sie auf What makes a good reference photo? für die vollständige Checkliste:
- Zeigen Sie das gesamte Teil, sodass es etwa 60 bis 80 % des Bildes ausfüllt.
- Verwenden Sie gleichmäßige Beleuchtung, ohne harte Schatten oder Blendungen.
- Platzieren Sie das Teil genau so, wie es in der Produktion erscheint.
- Halten Sie alles still, während die Referenz aufgenommen wird.
- Verwenden Sie einen sauberen, einfarbigen Hintergrund.
2. Aligner verwenden?
- Yes, use it verfolgt die Verschiebung des Teils, sodass Ihre Prüfboxen ihm folgen.
- No, skip it wenn Ihre Teile in einer Präzisionsvorrichtung gehalten werden und sich nie bewegen.
3. Suchbereich einschränken. Standardmäßig durchsucht der Aligner das gesamte Bild nach Ihrem Teil. Schalten Sie diesen Schalter ein, um die Suche auf einen Bildbereich zu beschränken – eine nützliche Beschleunigung, wenn das Teil immer an ungefähr der gleichen Stelle erscheint.
4. Find Key Edges and Features. Klicken Sie auf + Rectangle und ziehen Sie auf dem Bild, um einen Vorlagenbereich zu zeichnen. Platzieren Sie 2 oder 3 davon, verankert an Merkmalen, die immer vorhanden sind, wie Logos, Löcher und scharfe Ecken, so weit wie möglich auf gegenüberliegenden Seiten des Teils verteilt. Klicken Sie auf einen Bereich, um ihn auszuwählen, und verwenden Sie dann die eingeblendete Löschen-Schaltfläche, um ihn zu entfernen.
Wenn Sie einen Bereich platzieren, hebt der Aligner die darin gefundenen Kanten hervor und markiert den Ausrichtungs-Referenzpunkt mit einem roten Punkt:

- Grüne Hervorhebungen sind starke, nutzbare Kanten. Das ist, was Sie wollen.
- Rote Hervorhebungen bedeuten, dass nicht genügend Kanten gefunden wurden. Verschieben Sie den Bereich auf ein Merkmal mit klareren Kanten.
- Der rote Punkt ist der Ausrichtungs-Referenzpunkt, das Zentrum aller Ihrer Bereiche.
5. Zusätzliche Kanten bereinigen. Verwenden Sie Draw mask, um Kanten zu übermalen, die der Aligner nicht verwenden soll, wie Hintergrundtexturen, Blendungen, Verschmutzungen oder alles, was sich zwischen Teilen ändert, und Erase mask, um dies rückgängig zu machen. Passen Sie den Schieberegler Pen size für feinere Arbeiten an, oder verwenden Sie Clear all masks, um von vorne zu beginnen. Sauberere Kanten erhöhen die Chance auf eine zuverlässige Übereinstimmung dramatisch.
6. Settings. Feinjustieren Sie, wie streng der Aligner ist.
Rotation Range legt fest, wie viele Grad Rotation der Aligner durchsucht, bis zu plus oder minus 180° (eine vollständige 360°-Durchsuchung). Grenzen Sie dies ein, um Fehlorientierung als Ausschusssignal zu verwenden.

Sensitivity steuert, wie viele Kanten gefunden und abgeglichen werden. Verwenden Sie die niedrigste Einstellung, die immer noch solides Grün auf Ihren Merkmalen ergibt.
Confidence Threshold weist jede Ausrichtung zurück, die weniger zuverlässig ist als der Schwellenwert. Ein Wert von 0,6 bis 0,9 funktioniert für die meisten Teile.
Scale Invariant sollte aktiviert sein, wenn das Teil plus oder minus 10 % näher oder weiter von der Kamera entfernt sitzen kann. Lassen Sie es für maximale Geschwindigkeit deaktiviert.
Wenn Sie mehr Kanten benötigen, erhöhen Sie Sensitivity. Je mehr Sie diese erhöhen, desto wichtiger ist es, zurückzugehen und Draw mask über das neue Rauschen anzuwenden. Werfen Sie ein weites Netz aus und maskieren Sie dann sorgfältig alles aus, was kein stabiles Merkmal ist.
Setzen Sie eine enge Rotation Range, zum Beispiel plus oder minus 5°, und ein Teil, das um 10° gedreht ankommt, wird nicht übereinstimmen. Sie können diesen Fehlschlag als Ausschusssignal für fehlorientierte Teile verwenden.
Live Preview

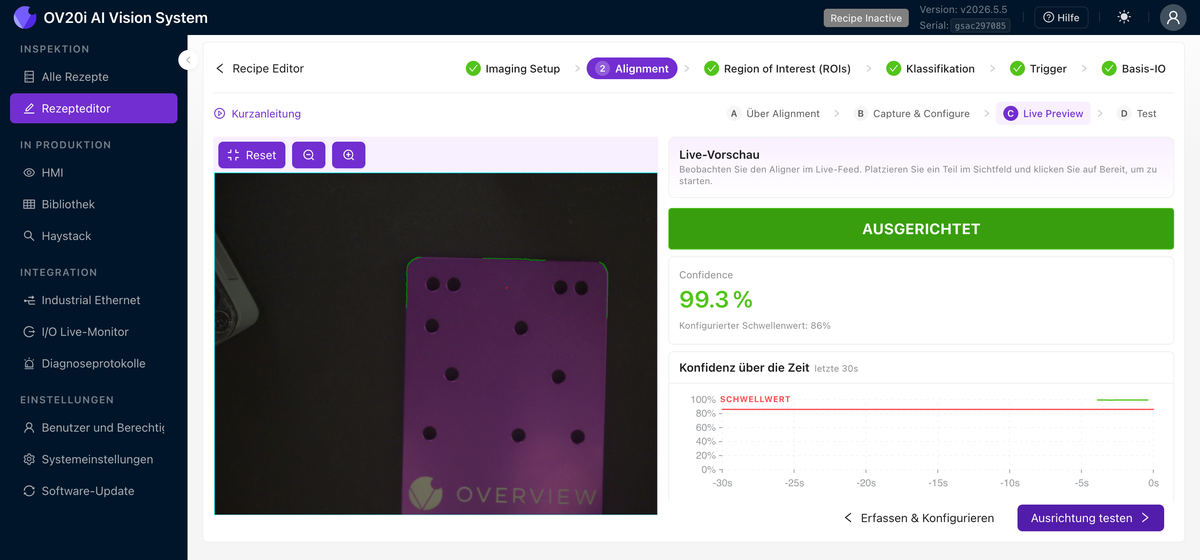

Klicken Sie auf Live Preview Alignment oder auf den Unterreiter Live Preview, um den Aligner im Live-Bild zu beobachten. Ein großes ALIGNED-Abzeichen zeigt den aktuellen Status an, zusammen mit dem Live-Confidence-Prozentwert im Vergleich zu Ihrem konfigurierten Schwellenwert, einem Confidence-Verlaufsdiagramm sowie Anzeigen für den erkannten Winkel, Center X/Y und die Ausrichtungszeit. Bewegen Sie das Teil, drehen Sie es, schieben Sie es in die Ecken und testen Sie verschiedene gültige Teile. Vergewissern Sie sich, dass die Confidence deutlich über dem Schwellenwert bleibt.

Test

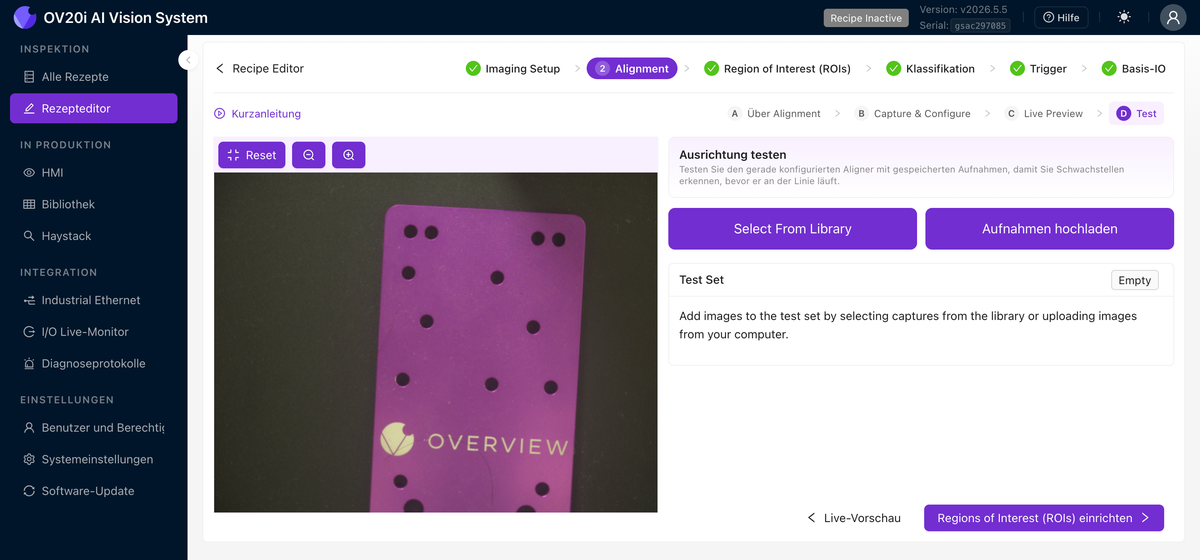

Der Unterreiter Test führt den Aligner nicht am Live-Bild, sondern an einer festen Menge gespeicherter Aufnahmen aus. Klicken Sie auf Select From Library oder Upload Captures, um ein Test Set zu erstellen, und führen Sie es dann aus, um Schwachstellen zu finden, bevor die Linie läuft.

Die Alignment-Konfiguration wird während der Einrichtung gespeichert, aber überprüfen Sie immer in der Live Preview, dass sie zuverlässig funktioniert, bevor Sie fortfahren. Wenn Sie das Testen überspringen und erst nach dem Einrichten der ROIs und dem Training feststellen, dass die Ausrichtung unzuverlässig ist, müssen Sie alles Nachfolgende wiederholen. Das ist der Wasserfall-Effekt.
Die 2D-Einschränkung (wichtig zu wissen)
Der Aligner arbeitet ausschließlich in 2D: in der flachen Ebene, die die Kamera sieht. Er bewältigt:
- Bewegung nach links/rechts
- Bewegung nach oben/unten
- Rotation (Drehen auf der flachen Oberfläche)
- Leichte Größenänderungen (wenn Scale Invariant aktiviert ist)
Er bewältigt NICHT:
- Verzogene oder verbogene Teile
- Teile, die zur Kamera hin oder von ihr weg geneigt sind
- Jegliche 3D-Variation
Wenn Ihre Teile 3D-Variationen aufweisen (eine Seite näher an der Kamera als die andere), überspringen Sie den Aligner komplett und verwenden Sie stattdessen einen Segmenter mit location-invariantem Training.
Wann der Aligner übersprungen werden kann
Sie müssen weiterhin ein Template-Bild aufnehmen (das System erfordert dies), aber Sie können den Aligner überspringen (in v2026.5 antworten Sie No, skip it unter Use the aligner?; in älteren Versionen aktivieren Sie Skip Aligner), wenn:
- Ihre Teile in einer Präzisionsvorrichtung mit weniger als 1–2 Pixel Bewegung liegen
- Sie eine mechanische Registrierung verwenden, die eine exakte Positionierung garantiert
- Sie einen Segmenter verwenden, der keine Positionsverfolgung benötigt
Kurzreferenz
| Einstellung | Empfohlen | Anpassen, wenn ... |
|---|---|---|
| Template-Regionen | 2–3, so weit wie möglich auseinander | Alignment zittert → Regionen hinzufügen, weiter verteilen |
| Sensitivity | Niedrigster Wert, der auf Ihren Merkmalen ein solides Grün erzeugt | Nicht genügend Kanten (rot) → erhöhen, dann Rauschen bereinigen |
| Rotationsbereich | ±180° für die meisten Anwendungen | Teile kommen in bekannter Ausrichtung → Bereich einschränken |
| Confidence | 0,6–0,9 | Falsche Treffer → erhöhen. Fehlende gültige Teile → verringern |
| Scale Invariant | Aus, sofern nicht benötigt | Teile mit unterschiedlichem Abstand zur Kamera → aktivieren |
Fehlerbehebung beim Alignment
Häufige Alignment-Probleme und Lösungen
| Problem | Wahrscheinliche Ursache | Lösung |
|---|---|---|
| ROIs bewegen sich nicht mit dem Teil | Der Aligner ist ausgeschaltet oder es sind keine Template-Regionen vorhanden | Aligner einschalten; Template-Regionen hinzufügen |
| Alignment zittert hin und her | Einzelne Region oder Regionen zu nah beieinander | 2–3 Regionen weit auseinander auf gegenüberliegenden Seiten hinzufügen |
| Confidence bleibt nahe 0 % | Keine verwertbaren Kanten in den Regionen | Regionen auf Merkmale mit starken, klaren Kanten verschieben |
| Erkennt das Falsche | Merkmale nicht eindeutig genug, Schwellenwert zu niedrig | Markantere Merkmale wählen; Confidence-Schwellenwert erhöhen |
| Funktioniert bei einigen Teilen, versagt bei anderen | Regionen auf Merkmalen platziert, die zwischen Teilen variieren | Regionen auf universelle Merkmale verschieben (bearbeitete Kanten, Bohrungen) |
Checkliste zur Ausrichtung
Bestätigen Sie vor dem Fortfahren:
- Vorlagenbild von einem guten, fehlerfreien Teil aufgenommen
- 2-3 Vorlagenregionen auf markanten, stabilen Merkmalen platziert
- Regionen so weit wie möglich auf dem Teil verteilt
- Störende Kanten mit dem Cleanup-Werkzeug ausmaskiert
- Empfindlichkeit niedrig genug eingestellt, um Rauschen zu vermeiden, aber hoch genug für sattes Grün auf den Merkmalen
- Rotationsbereich und Konfidenzschwellenwert festgelegt
- Live Preview getestet; Ausrichtung verfolgt das Teil in allen Positionen
Ausrichtung funktioniert gut? Weiter zu Schritt 3: Regions of Interest (ROIs).
