Ihr Weg zur KI-Inspektion

Sie haben gerade Ihre OV10i-Kamera erhalten. In der nächsten Stunde können Sie vom ungeöffneten Karton zu einer voll funktionsfähigen KI-Inspektion gelangen. Diese Anleitung führt Sie Schritt für Schritt durch den gesamten Prozess – in genau der Reihenfolge, in der Sie ihn erleben werden.

Drei Schritte zum Erfolg

Ihr Weg besteht aus drei klaren Schritten. Jeder baut auf dem vorherigen auf:

Schritt 1

Kamera installieren

Montieren · Stromversorgung · Beleuchtung

→

Schritt 2

Im Browser öffnen

Subnetz anpassen · Browser öffnen · Keine Installation

→

Schritt 3

Erstes Rezept erstellen

KI trainieren · Inspizieren · Bereitstellen

1. Kamera installieren: Auspacken, montieren, Objektiv auswählen, Beleuchtung einrichten und Kabel anschließen. Sorgen Sie für einen korrekten physischen Aufbau, denn alles Weitere hängt davon ab.

2. Im Browser öffnen: Keine Software-Installation erforderlich. Stellen Sie Ihren Laptop auf das gleiche Subnetz wie die Kamera ein, geben Sie deren IP-Adresse in Google Chrome oder Microsoft Edge ein, und Sie gelangen zur Seite „All Recipes". Firefox und Safari werden nicht unterstützt.

3. Erstes Rezept erstellen: Hier passiert die Magie. Sie richten die Bildgebung ein, justieren Ihr Bauteil, zeichnen Regions of Interest (ROIs), trainieren die KI und konfigurieren die Ausgänge. Ein Rezept = eine vollständige Inspektion.

Die eine Regel, die Ihnen Stunden erspart

Bevor Sie loslegen, gibt es ein Konzept, das Sie verstehen müssen. Wir nennen es das Wasserfall-Prinzip, und es ist der wichtigste Grund, warum Kunden diese Kamera entweder lieben oder mit ihr hadern.

Die Regel

Gehen Sie erst zum nächsten Schritt über, wenn Sie den aktuellen Schritt vollständig optimiert haben.

Jeder Schritt beim Erstellen eines Rezepts baut auf dem vorherigen auf. Wenn Sie einen Schritt überspringen und später etwas Früheres ändern müssen, müssen Sie alle nachfolgenden Schritte erneut durchführen.

1

Physischer Aufbau

Montage · Objektiv · Beleuchtung

2

Bildeinstellungen

Belichtung · Gain · Objektiv

3

Template & Aligner

Aufnahme · Ausrichtung

4

Regions of Interest (ROIs)

ROIs zeichnen

5

KI-Training

Labeln · Modell trainieren

6

Ausgänge

Pass/Fail · Deploy

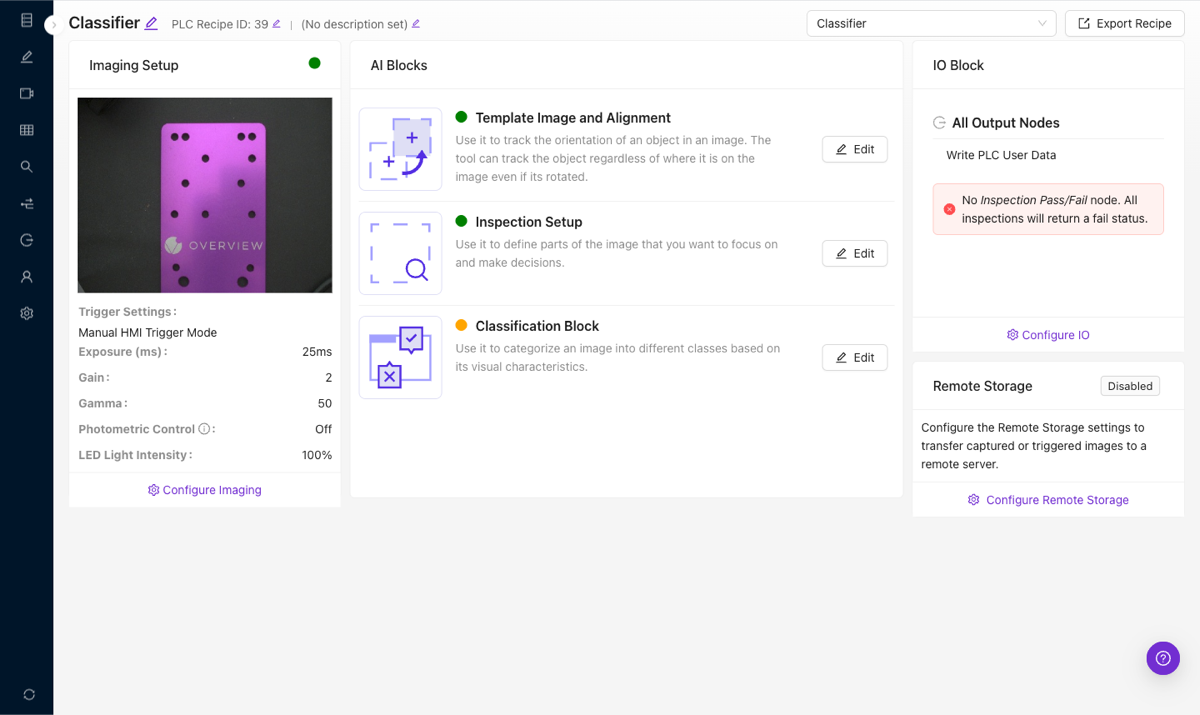

So sieht der Recipe Editor aus. Jeder Bereich entspricht direkt einem Wasserfall-Schritt:

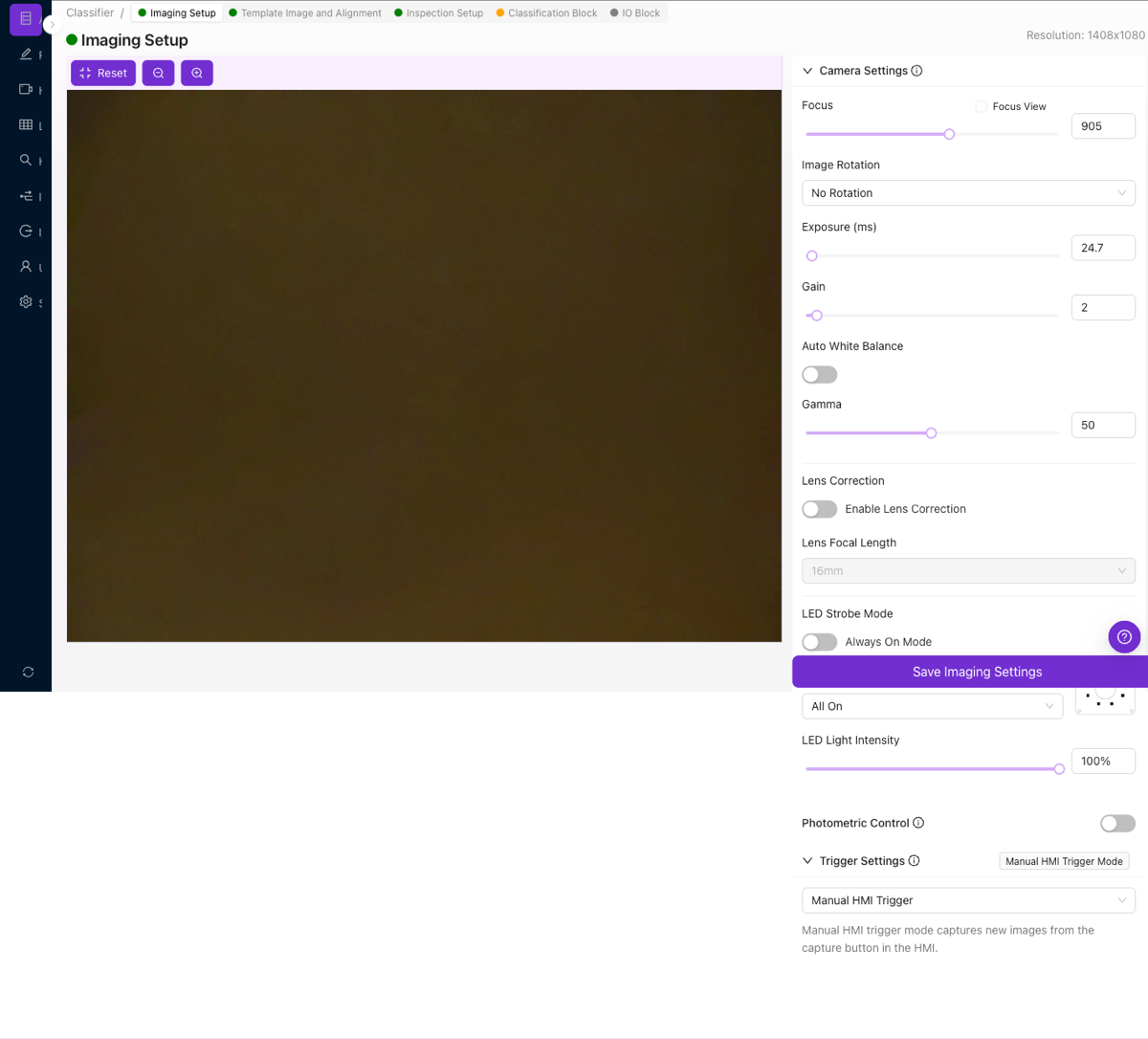

Im Panel Imaging Setup (Schritt 2) konfigurieren Sie Belichtung, Gain und Objektivkorrektur. Klicken Sie auf Configure Imaging, um die vollständige Seite Image Settings zu öffnen:

Warum das wichtig ist: ein reales Beispiel

Stellen Sie sich vor, Sie eilen durch die Bildeinstellungen, ohne die Objektivverzeichnungskorrektur zu aktivieren. Sie erfassen Ihr Vorlagenbild, verbringen 20 Minuten mit dem Einrichten des Aligners, zeichnen sorgfältig 15 Regions of Interest (ROIs) und beginnen mit dem Training Ihres AI-Modells.

Dann bemerken Sie, dass der Aligner nahe den Bildrändern unzuverlässig ist. Sie erkennen, dass dies an der Objektivverzeichnung liegt – etwas, das Sie in den Bildeinstellungen hätten beheben sollen.

Jetzt müssen Sie:

1. Zurück zu den Bildeinstellungen und die Objektivkorrektur aktivieren
2. Das Vorlagenbild neu erfassen (das alte ist nun ungültig)
3. Die gesamte Alignment-Einrichtung wiederholen
4. Alle 15 Regions of Interest (ROIs) neu positionieren
5. Ihr AI-Modell neu trainieren

Aus 20 Minuten Abkürzung werden 2 Stunden Nacharbeit.

Die gute Nachricht

Wenn Sie dem Wasserfallprinzip folgen, erhalten Sie bei jedem Schritt visuelles Feedback. Sie können jederzeit auf Live Preview klicken, um Ihre Arbeit zu überprüfen, bevor Sie weitergehen. Die Kamera ist so konzipiert, dass dies einfach ist – aber nur, wenn Sie der Reihenfolge folgen.

Die Wasserfall-Denkweise

Stellen Sie es sich wie den Bau eines Hauses vor. Sie würden auch nicht die Wände streichen, bevor das Fundament steht. Jeder Schritt im Rezept ist eine Schicht. Machen Sie es richtig, überprüfen Sie es, und gehen Sie dann weiter. Kunden, die dies von Anfang an verstehen, stellen fest, dass die Kamera erstaunlich gut funktioniert.

Schritt	Was Sie tun	Was vor dem Weitermachen zu überprüfen ist
1. Physischer Aufbau	Kamera montieren, Objektiv wählen, Beleuchtung einrichten	Bild ist scharf, gut beleuchtet, Teil füllt den Bildausschnitt
2. Bildeinstellungen	Belichtung, Gain, Objektivverzeichnungskorrektur	Sauberes, konsistentes Bild in der Live Preview
3. Vorlage & Alignment	Vorlage erfassen, Aligner einrichten	Alignment verfolgt das Teil zuverlässig in allen Positionen
4. Regions of Interest (ROIs)	ROIs auf zu prüfenden Bereichen zeichnen	ROIs sind klein, gut positioniert, bewegen sich mit dem Alignment
5. AI-Training	Bilder labeln, Modell trainieren	Modell zeigt korrekte Ergebnisse
6. Ausgänge	Pass/Fail-Regeln und IO konfigurieren	Globales Pass/Fail entspricht Ihren Erwartungen

Für die vollständige Vertiefung siehe Das Wasserfallprinzip.

Video: Alles in Aktion sehen

Brauchen Sie an einem Punkt Hilfe?

• AI Assistant unter tools.overview.ai. Stellen Sie Fragen in einfachem Englisch; er weiß alles über die Kamera.
• Learning Center unter overview.ai/resources/learning-center. Interaktive Schritt-für-Schritt-Anleitungen.
• Diese Dokumentation. Verwenden Sie die Suchleiste oben, um alles zu finden.
• Troubleshooting-Video: Häufige Problemlösungen ansehen, falls Sie nicht weiterkommen.
