OV10i Hinweis

Die OV10i unterstützt ausschließlich Klassifizierungsmodelle. Die auf dieser Seite erwähnten Segmentierungsfunktionen sind auf den Kameras OV20i und OV80i verfügbar.

Diese Seite erläutert die All-Recipes-Startseite – die zentrale Anlaufstelle zur Verwaltung von Inspektionsprogrammen und zur Erstellung neuer Rezepte auf dem OV10i-System.

hinweis

Hilfe zum Verbinden mit der OV10i-Software finden Sie unter Anmelden & Browserkompatibilität.

Übersicht der All-Recipes-Startseite​

Die All-Recipes-Seite ist die Startseite der OV10i-Software. Ein Rezept ist ein eindeutiges Inspektionsprogramm, das jedoch viele verschiedene Inspektionen (Regions of Interest oder ROIs) enthalten kann. Üblicherweise wird ein neues Rezept für ein anderes zu prüfendes Teil bzw. eine andere SKU erstellt oder für einen anderen Abschnitt eines größeren Teils (wenn die Kamera oder das Teil durch einen Roboter präsentiert wird). Es ist immer nur ein Rezept gleichzeitig aktiv. Ein Rezept muss aktiv sein, damit es ausgeführt oder bearbeitet werden kann.

Was ist ein Rezept?​

Rezeptdefinition:

  • Eindeutiges Inspektionsprogramm mit spezifischen Konfigurationseinstellungen
  • Mehrere Inspektionen – Kann viele verschiedene ROIs innerhalb eines einzigen Rezepts enthalten
  • Teilspezifisch – Wird typischerweise für unterschiedliche Teile oder SKUs erstellt
  • Abschnittsspezifisch – Kann verschiedene Abschnitte größerer Teile abdecken (per Roboter präsentiert)

Rezeptzustände:

  • Aktiv – Derzeit in Betrieb und ausführbar oder bearbeitbar (nur eines gleichzeitig)
  • Inaktiv – Gespeichert, aber derzeit nicht in Betrieb

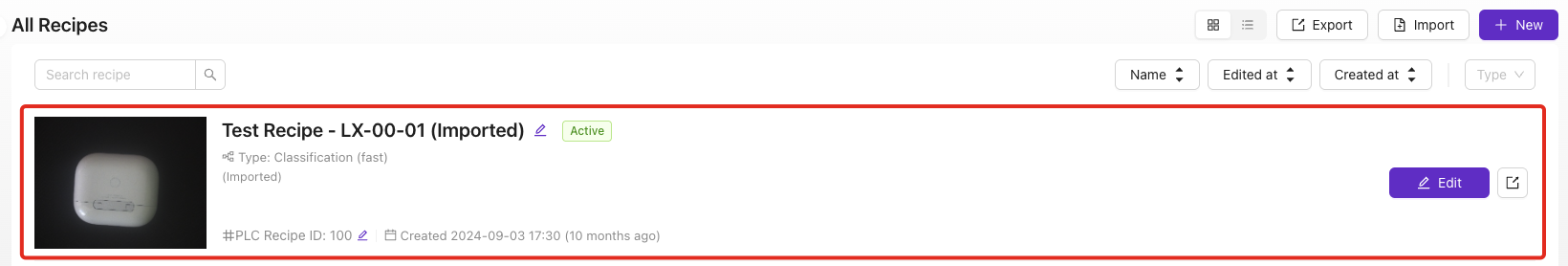

Aktives Rezept

Bedienelemente der Oberfläche​

Rezept importieren​

Funktion: Klicken, um vorgefertigte Rezeptdateien von Ihrem Computer zu importieren

Anwendungsfälle:

  • Übertragen von Rezepten zwischen Kameras
  • Wiederherstellen von Sicherungskonfigurationen
  • Gemeinsame Nutzung von Rezepten in Teams oder Produktionslinien

Schaltfläche „Rezept importieren"

Neues Rezept​

Funktion: Klicken, um ein neues Rezept von Grund auf zu erstellen

Anwendungsfälle:

  • Inspektion für neue Teile einrichten
  • Benutzerdefinierte Inspektionsabläufe erstellen
  • Neuen Konfigurationsprozess starten

Schaltfläche „Neues Rezept"

Hauptfenster „All Recipes"​

Funktion: Das Hauptfenster zeigt eine Liste aller Rezepte mit zugehörigen Informationen

Angezeigte Informationen:

  • Name – Rezeptbezeichnung
  • Status – Zustand Active oder Inactive
  • Typ – Classification oder Segmentation
  • Beschreibung – Optionale Rezeptdetails
  • ID – Eindeutige Kennung für die PLC-Integration
  • Trigger Mode – Rezept-Trigger-Einstellung
  • Erstellungsdatum – Wann das Rezept ursprünglich erstellt wurde
  • Last training – Wann das Rezept zuletzt bearbeitet/trainiert wurde
hinweis

Das aktive Rezept wird immer ganz oben in dieser Liste angezeigt – es kann immer nur ein Rezept gleichzeitig aktiv sein.

Aktionen​

Aktionen für aktives Rezept

Aktionen für aktives Rezept

  • Edit – Klicken, um den Recipe Editor zu öffnen
  • Export Recipe – Rezeptdatei zur Sicherung oder Übertragung speichern
  • Delete Trainset Images – Alle Trainingsbilder aus diesem Rezept entfernen, die nicht in anderen Rezepten verwendet werden

Aktionen für inaktives Rezept

Aktionen für inaktives Rezept

  • Activate – Rezept aktivieren und den Recipe Editor öffnen
  • Export Recipe – Rezeptdatei zur Sicherung oder Übertragung speichern
  • Delete Trainset Images – Alle Trainingsbilder aus diesem Rezept entfernen, die nicht in anderen Rezepten verwendet werden
  • Delete Recipe – Rezept dauerhaft entfernen

Rezept-Workflow​

Neue Rezepte erstellen​

  1. + New Recipe klicken, um den Erstellungsprozess zu starten
  2. Grundeinstellungen konfigurieren (Name, Typ, Beschreibung)
  3. Bildgebungsparameter einrichten für eine klare Objekterfassung
  4. Regions of Interest (ROIs) definieren und deren Typen festlegen
  5. AI-Modelle trainieren mit Beispielbildern
  6. Inspektionsleistung testen und validieren

Vorhandene Rezepte verwalten​

  1. Rezeptliste anzeigen im Hauptfenster
  2. Gewünschtes Rezept aktivieren zur Verwendung oder Bearbeitung
  3. Aktionsmenü verwenden für Verwaltungsvorgänge
  4. Rezeptstatus und Leistung überwachen

Rezeptaktivierungsprozess​

  1. Activate klicken auf der rechten Seite des Rezepts
  2. Activate and go to editor klicken, um zu bestätigen und den Recipe Editor zu öffnen

Rezeptorganisation​

Rezepttypen​

  • Classification Recipes – Bilder werden in verschiedene Klassen kategorisiert
  • Segmentation Recipes – Identifizieren spezifischer Merkmale auf Pixelebene

Rezeptidentifikation​

  • Eindeutige Namen – Menschenlesbare Rezeptkennzeichnung
  • PLC-Integrations-IDs – Numerische Kennungen für die industrielle Kommunikation
  • Beschreibungen – Optionale detaillierte Informationen zum Zweck des Rezepts

Verwaltung des Rezeptstatus​

  • Ein aktives Rezept – Es ist immer nur ein Rezept gleichzeitig in Betrieb
  • Mehrere inaktive Rezepte – Unbegrenzte Anzahl gespeicherter Konfigurationen
  • Schnelles Umschalten – Zügige Aktivierung zwischen verschiedenen Inspektionskonfigurationen
