OV10i Note

OV10i chỉ hỗ trợ các mô hình classification. Các tính năng segmentation được đề cập trên trang này có sẵn trên camera OV20i và OV80i.

Trang này giải thích trang chủ All Recipes - trung tâm quản lý các chương trình inspection và tạo recipe mới trên hệ thống OV10i.

note

Để được trợ giúp kết nối với phần mềm OV10i, xem Logging In & Browser Compatibility.

Tổng Quan Trang All Recipes Home​

Trang All Recipes là trang chủ của phần mềm OV10i. Recipe là một chương trình inspection duy nhất, mặc dù nó có thể chứa nhiều inspection khác nhau (Regions of Interest hoặc ROIs) bên trong. Thông thường, một Recipe mới được tạo cho một part hoặc SKU khác nhau cần được inspect, hoặc một phần khác của một part lớn hơn (nếu camera hoặc part đang được trình bày bởi robot). Chỉ một Recipe có thể active tại một thời điểm. Một Recipe phải ở trạng thái active để có thể được chạy hoặc chỉnh sửa.

Recipe Là Gì?​

Định Nghĩa Recipe:

  • Chương trình inspection duy nhất chứa các cài đặt cấu hình cụ thể
  • Nhiều inspection - Có thể chứa nhiều ROIs khác nhau trong một recipe duy nhất
  • Đặc thù theo part - Thường được tạo cho các part hoặc SKU khác nhau
  • Đặc thù theo phần - Có thể nhắm vào các phần khác nhau của part lớn hơn (do robot trình bày)

Các Trạng Thái Recipe:

  • Active - Đang hoạt động và có thể được chạy hoặc chỉnh sửa (chỉ một tại một thời điểm)
  • Inactive - Được lưu trữ nhưng không hoạt động hiện tại

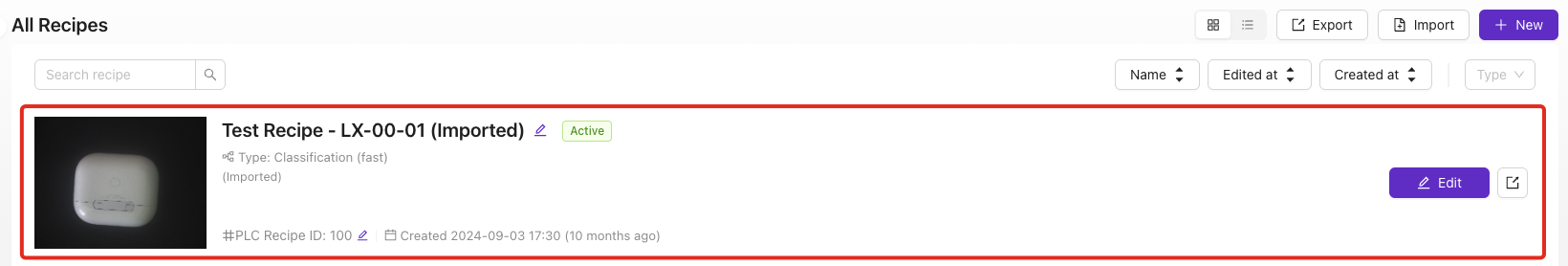

Active Recipe

Các Điều Khiển Giao Diện​

Import Recipe​

Chức Năng: Nhấn để import các file Recipe đã tạo sẵn từ máy tính của bạn

Trường Hợp Sử Dụng:

  • Chuyển recipe giữa các camera
  • Khôi phục cấu hình backup
  • Chia sẻ recipe giữa các nhóm hoặc dây chuyền sản xuất

Import Recipe button

New Recipe​

Chức Năng: Nhấn để bắt đầu tạo một Recipe mới từ đầu

Trường Hợp Sử Dụng:

  • Thiết lập inspection cho các part mới
  • Tạo quy trình inspection tùy chỉnh
  • Bắt đầu quá trình cấu hình mới

New Recipe button

Cửa Sổ Chính All Recipes​

Chức Năng: Cửa sổ chính hiển thị danh sách tất cả các Recipe cùng với thông tin của chúng

Thông Tin Hiển Thị:

  • Name - Mã định danh recipe
  • Status - Trạng thái Active hoặc Inactive
  • Type - Classification hoặc Segmentation
  • Description - Chi tiết recipe tùy chọn
  • ID - Mã định danh duy nhất cho tích hợp PLC
  • Trigger Mode - Cài đặt Trigger của recipe
  • Created Date - Thời điểm recipe được tạo ban đầu
  • Last training - Thời điểm recipe được chỉnh sửa/training lần cuối
note

Recipe đang active sẽ luôn được hiển thị ở đầu danh sách này—chỉ một Recipe có thể active tại một thời điểm.

Actions​

Các Hành Động Cho Active Recipe

Active Recipe actions

  • Edit - Nhấn để vào Recipe Editor
  • Export Recipe - Lưu file recipe để backup hoặc chuyển
  • Delete Trainset Images - Xóa tất cả hình ảnh training từ recipe này không được sử dụng trong các recipe khác

Các Hành Động Cho Inactive Recipe

Inactive Recipe actions

  • Activate - Kích hoạt recipe và vào Recipe Editor
  • Export Recipe - Lưu file recipe để backup hoặc chuyển
  • Delete Trainset Images - Xóa tất cả hình ảnh training từ recipe này không được sử dụng trong các recipe khác
  • Delete Recipe - Xóa recipe vĩnh viễn

Quy Trình Recipe​

Tạo Recipe Mới​

  1. Nhấn + New Recipe để bắt đầu quá trình tạo
  2. Cấu hình các cài đặt cơ bản (tên, loại, mô tả)
  3. Thiết lập các thông số imaging để chụp đối tượng rõ ràng
  4. Định nghĩa các vùng inspection (ROIs) và loại
  5. Training các mô hình AI với hình ảnh mẫu
  6. Kiểm tra và xác thực hiệu suất inspection

Quản Lý Các Recipe Hiện Có​

  1. Xem danh sách recipe trong cửa sổ chính
  2. Activate recipe mong muốn để hoạt động hoặc chỉnh sửa
  3. Sử dụng menu Actions cho các thao tác quản lý
  4. Theo dõi trạng thái và hiệu suất recipe

Quá Trình Kích Hoạt Recipe​

  1. Nhấn Activate ở phía bên phải của recipe
  2. Nhấn Activate and go to editor để xác nhận và vào recipe editor

Tổ Chức Recipe​

Các Loại Recipe​

  • Classification Recipes - Phân loại hình ảnh thành các class khác nhau
  • Segmentation Recipes - Nhận diện các đặc điểm cụ thể ở cấp pixel

Nhận Diện Recipe​

  • Unique Names - Mã định danh recipe dễ đọc
  • PLC Integration IDs - Mã định danh dạng số cho truyền thông công nghiệp
  • Descriptions - Thông tin chi tiết tùy chọn về mục đích của recipe

Quản Lý Trạng Thái Recipe​

  • Một Recipe Active Duy Nhất - Chỉ một recipe hoạt động tại một thời điểm
  • Nhiều Recipe Inactive - Lưu trữ cấu hình không giới hạn
  • Chuyển Đổi Nhanh - Kích hoạt nhanh giữa các thiết lập inspection khác nhau
