Kiến Trúc Giao Tiếp Camera
Trang này giải thích thiết kế giao tiếp hai tầng của OV10i và cách các giao thức công nghiệp gốc hoạt động song song với khả năng giao tiếp mở rộng của Node-RED.
Tổng Quan Kiến Trúc Giao Tiếp
Thiết Kế Giao Tiếp Hai Tầng
OV10i triển khai một kiến trúc giao tiếp tinh vi với hai lớp riêng biệt:
Các Tầng Giao Tiếp:
- Giao Thức Công Nghiệp Gốc (Native) - Giao tiếp tích hợp sẵn ở cấp hệ thống (Profinet, Ethernet/IP)
- Giao Thức Mở Rộng qua Node-RED - Khả năng giao tiếp riêng cho từng recipe (MQTT, Modbus, TCP, HTTP)
Phạm Vi và Kiểm Soát Giao Tiếp
Cấp Hệ Thống vs Cấp Recipe:
- Giao thức cấp hệ thống áp dụng toàn cục cho tất cả các recipe
- Giao thức cấp recipe là duy nhất cho từng quy trình kiểm tra cụ thể
- Vị trí cấu hình quyết định phạm vi và hành vi giao tiếp
Giao Tiếp Công Nghiệp Gốc
Giao Thức PLC Tích Hợp Sẵn
Cấu Hình Ở Cấp Hệ Thống Camera:

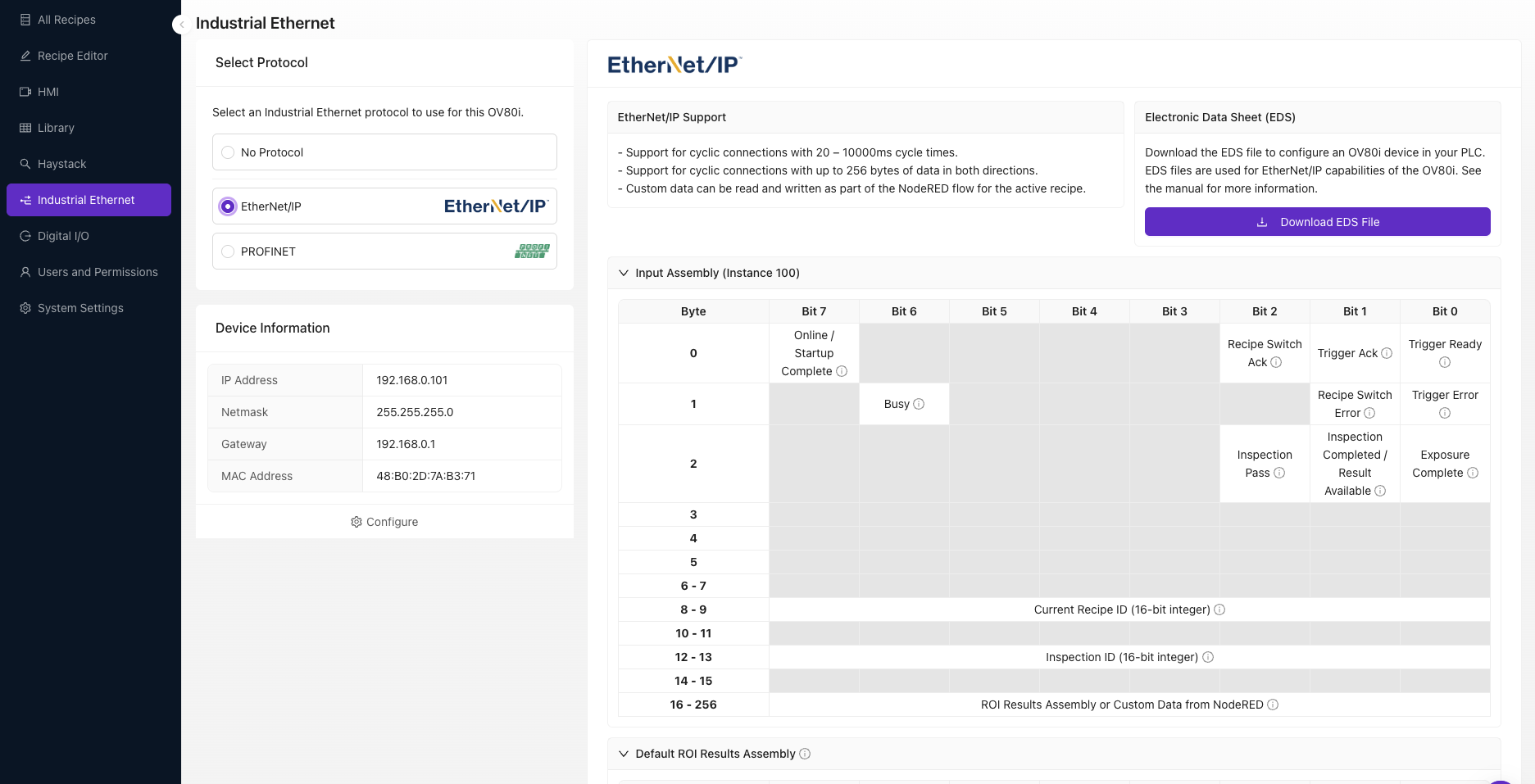

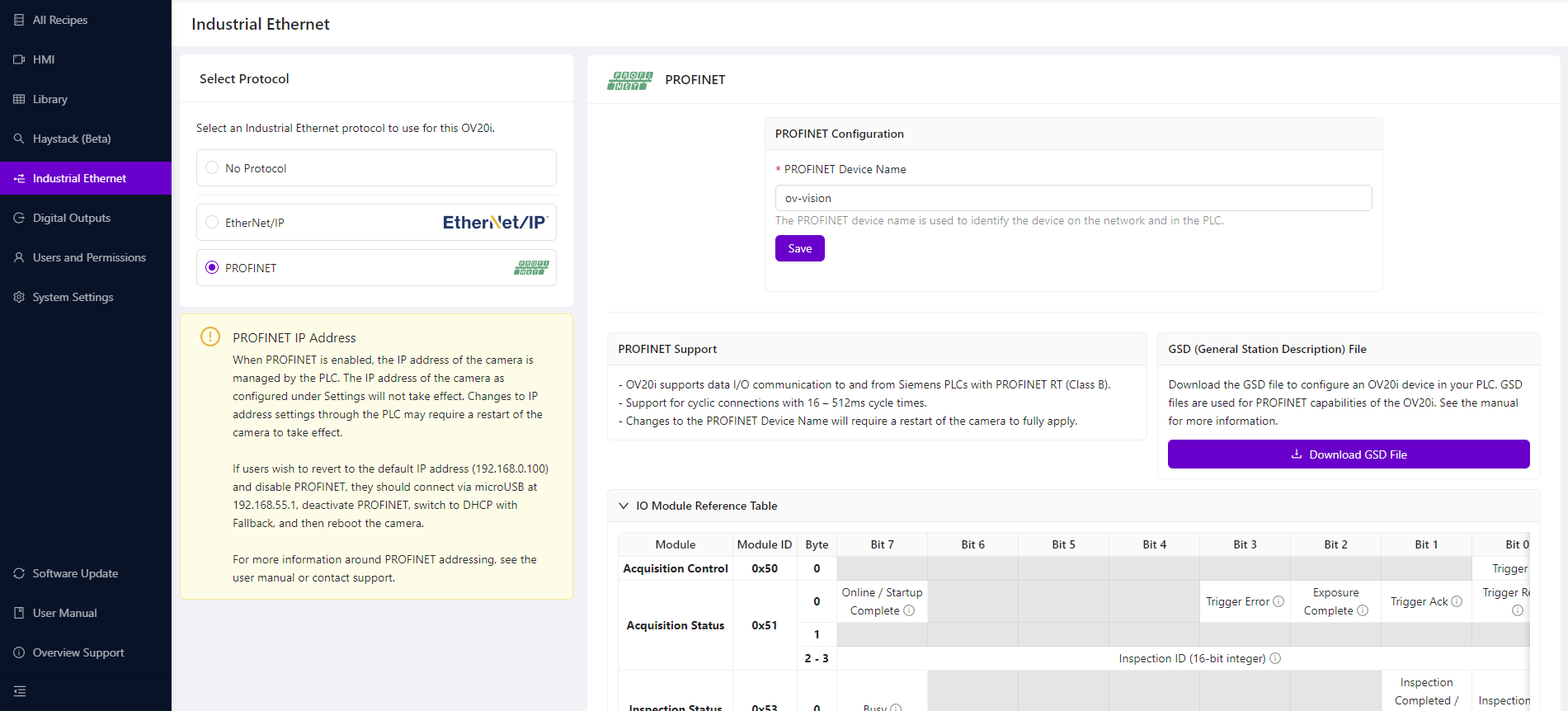

- Profinet & Ethernet/IP - Các giao thức giao tiếp duy nhất được cấu hình ở cấp hệ thống camera
- Tích Hợp Trực Tiếp - Không cần lập trình thêm hay flow Node-RED
- Chuẩn Công Nghiệp - Hỗ trợ gốc cho các nền tảng tự động hóa lớn (Siemens, Allen-Bradley, Mitsubishi, Omron)
- Trao Đổi Dữ Liệu Hai Chiều - Lệnh trigger, phản hồi trạng thái, điều khiển recipe, kết quả kiểm tra
Đặc Điểm Chính:
- Phạm Vi Toàn Cục - Cấu hình ảnh hưởng đến tất cả các recipe
- Cài Đặt Hệ Thống - Được quản lý qua cấu hình hệ thống camera, không phải Node-RED
- Phản Hồi Tức Thì - Giao tiếp trực tiếp ở cấp phần cứng
- Độ Tin Cậy Công Nghiệp - Được xây dựng cho môi trường tự động hóa nhà máy
Giao Tiếp Mở Rộng qua Node-RED
Tính Linh Hoạt Giao Thức Cấp Recipe
Giao Thức Dựa Trên Flow Node-RED:

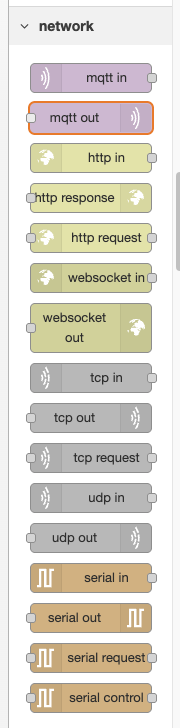

- MQTT - Nhắn tin IoT và tích hợp cloud qua các flow Node-RED
- Modbus - Giao tiếp với thiết bị công nghiệp thông qua các node Node-RED
- TCP - Triển khai giao thức tùy chỉnh cho các hệ thống chuyên biệt
- HTTP - Giao tiếp web service hai chiều
Đặc Điểm Riêng Của Recipe:
- Logic Tùy Chỉnh - Mỗi recipe định nghĩa luồng giao tiếp riêng
- Lựa Chọn Giao Thức - Chọn giao thức phù hợp cho yêu cầu kiểm tra cụ thể
- Tính Linh Hoạt Tích Hợp - Kết nối đến database, dịch vụ cloud, ứng dụng tùy chỉnh
- Xử Lý Dữ Liệu - Chuyển đổi và định tuyến dữ liệu kiểm tra theo nhu cầu
Tính Hai Chiều Của Giao Tiếp HTTP
HTTP Đầu Vào (Camera là Server):
- Endpoint Open API - Các hệ thống bên ngoài có thể kích hoạt kiểm tra từ xa
- Quản Lý Recipe - Chuyển đổi và điều khiển recipe từ xa qua các HTTP request
- Điều Khiển Hệ Thống - Ứng dụng bên ngoài có thể điều khiển chức năng camera
- Truy Cập Thời Gian Thực - Phản hồi tức thì với các HTTP request bên ngoài
HTTP Đầu Ra (Camera là Client):
- Node HTTP của Node-RED - Camera khởi tạo giao tiếp đến các web service bên ngoài
- Tích Hợp Tùy Chỉnh - Giao tiếp web service riêng cho từng recipe
- Xuất Bản Dữ Liệu - Gửi kết quả kiểm tra đến hệ thống và database bên ngoài
- Tích Hợp Bên Thứ Ba - Kết nối với MES, ERP và các nền tảng cloud
Kiến Trúc Luồng Giao Tiếp
Giao Tiếp Cấp Hệ Thống vs Cấp Recipe
Giao Tiếp Hệ Thống Camera:
- Cấu Hình Toàn Cục - Cài đặt Profinet/Ethernet/IP áp dụng cho toàn bộ camera
- Nền Tảng Mạng - Địa chỉ IP, cấu hình subnet ảnh hưởng đến tất cả giao tiếp
- Hỗ Trợ Giao Thức Tích Hợp Sẵn - Không cần lập trình để tích hợp công nghiệp
- Nhất Quán Giữa Các Recipe - Hành vi giao tiếp giống nhau bất kể recipe nào đang hoạt động
Giao Tiếp Riêng Của Recipe:
- Quy Trình Độc Đáo - Các flow Node-RED là riêng cho từng recipe
- Tùy Chỉnh Giao Thức - Các recipe khác nhau có thể dùng các phương pháp giao tiếp khác nhau
- Logic Ứng Dụng - Hành vi giao tiếp được điều chỉnh theo yêu cầu kiểm tra
- Chuyển Đổi Dữ Liệu - Xử lý và định tuyến dữ liệu riêng cho từng recipe
Phân Cấp Phản Hồi Giao Tiếp
Tầng Phản Hồi Tức Thì:
- Tín Hiệu Digital I/O - Phản hồi tức thì ở cấp phần cứng
- Giao Thức PLC Gốc - Giao tiếp công nghiệp trực tiếp
Tầng Phản Hồi Lập Trình:
- Flow Node-RED - Logic tùy chỉnh và xử lý giao thức
- Xử Lý Dữ Liệu - Chuyển đổi và định tuyến kết quả kiểm tra
Tầng Tích Hợp Bên Ngoài:
- Endpoint HTTP - Tích hợp web service và điều khiển từ bên ngoài
- Giao Tiếp Cloud - MQTT và các giao thức dựa trên internet
Mô Hình và Chiến Lược Tích Hợp
Kiến Trúc Giao Tiếp Lai (Hybrid)
Mô Hình PLC + Node-RED:
- PLC gốc cho trigger tức thì và phản hồi trạng thái
- Flow Node-RED cho định tuyến dữ liệu, ghi log và tích hợp nâng cao
- Tốt nhất của cả hai - Độ tin cậy công nghiệp với tính linh hoạt tùy chỉnh
Mô Hình HTTP Hai Chiều:
- HTTP đầu vào cho điều khiển và trigger từ hệ thống bên ngoài
- HTTP đầu ra cho xuất bản dữ liệu và tích hợp
- Tích hợp hai chiều với các hệ thống dựa trên web
Chiến Lược Đa Giao Thức Theo Recipe:
- Các recipe khác nhau sử dụng các giao thức giao tiếp khác nhau
- Phương pháp giao tiếp theo từng ứng dụng cụ thể
- Lựa chọn giao thức dựa trên yêu cầu tích hợp
Dịch và Cầu Nối Giao Thức
Node-RED Như Cầu Nối Giao Tiếp:
- Chuyển đổi giao thức giữa các hệ thống công nghiệp khác nhau
- Chuyển đổi định dạng dữ liệu để tương thích hệ thống
- Định tuyến giao tiếp giữa nhiều hệ thống bên ngoài
- Trung tâm tích hợp cho môi trường đa hệ thống phức tạp
Lợi Ích Của Kiến Trúc Giao Tiếp
Ưu Điểm Thiết Kế
Độ Tin Cậy Công Nghiệp:
- Giao thức gốc cung cấp giao tiếp công nghiệp tức thì và đáng tin cậy
- Tiêu chuẩn đã được kiểm chứng đảm bảo tương thích với các hệ thống tự động hóa hiện có
Tính Linh Hoạt và Mở Rộng:
- Nền tảng Node-RED cho phép các giải pháp giao tiếp tùy chỉnh
- Giao tiếp riêng theo recipe thích ứng với yêu cầu ứng dụng
- Kiến trúc sẵn sàng cho tương lai hỗ trợ các giao thức và tích hợp mới
Hiệu Quả Vận Hành:
- Nhiều đường giao tiếp cung cấp dự phòng và lựa chọn
- Khả năng thời gian thực hỗ trợ yêu cầu sản xuất tốc độ cao
- Xử lý dữ liệu tùy chỉnh tối ưu hóa luồng thông tin cho các ứng dụng cụ thể
