Thông Số Kỹ Thuật OV10i
Trang này cung cấp thông số kỹ thuật toàn diện cho camera thông minh OV10i, bao gồm khả năng phần cứng, thông số hiệu năng, sơ đồ chân và yêu cầu môi trường.
Tổng Quan Hệ Thống
Model: Camera Vision AI Công Nghiệp OV10i
Ứng Dụng: Machine vision được hỗ trợ bởi AI cho kiểm tra dựa trên phân loại
Thông Số Vật Lý
| Thông Số | Đặc Tả | Ghi Chú |
|---|---|---|
| Chiều Cao | 121 mm (4.76") | |
| Chiều Rộng | 82 mm (3.23") | |
| Độ Sâu | 63 mm (2.48") | |
| Trọng Lượng | 700 g (~1.5 lbs.) | |
| Lắp Đặt | 4x M4 (mặt trước hoặc sau) | Xem tài liệu lắp đặt |
| Cấp Bảo Vệ Vỏ | IP54 | Chống bụi và độ ẩm |
| Chứng Nhận | CE/FCC | Tuân thủ tiêu chuẩn công nghiệp |
Thông Số Nguồn Điện
| Thông Số | Đặc Tả | Ghi Chú |
|---|---|---|
| Điện Áp Đầu Vào | 19-24 VDC | Tiêu chuẩn công nghiệp |
| Công Suất Tối Đa | 18W | Tiêu thụ đỉnh |
| Công Suất Điển Hình | 15W | Vận hành bình thường |
| Dòng Điện Tiêu Thụ | ~1A @ 24V | Xấp xỉ |
Thông Số Môi Trường
| Thông Số | Đặc Tả | Ghi Chú |
|---|---|---|
| Nhiệt Độ Vận Hành | 0-45°C | Môi trường công nghiệp |
| Nhiệt Độ Lưu Trữ | -20 đến +70°C | Không vận hành |
| Độ Ẩm | 10-90% RH | Không ngưng tụ |
| Khả Năng Chống Rung | Cấp công nghiệp | Phù hợp cho dây chuyền sản xuất |
Thông Số Cảm Biến Hình Ảnh
| Thông Số | Đặc Tả | Ghi Chú |
|---|---|---|
| Model Cảm Biến | Sony IMX296 | Cấp công nghiệp |
| Độ Phân Giải | 1.6 MP | 1408 x 1080 pixels |
| Tốc Độ Khung Hình | 60 fps | Tối đa |
| Kích Thước Cảm Biến | 1/2.9" | |
| Loại Màn Trập | Global Shutter | Chống nhiễu chuyển động |
| Màu/Đơn Sắc | Màu | Cảm biến màu RGB |
| Kích Thước Pixel | 3.45 um x 3.45 um |
Thông Số Hệ Thống Bộ Xử Lý
Module Điện Toán NVIDIA Xavier NX
| Thành Phần | Đặc Tả | Chi Tiết |
|---|---|---|
| CPU | 6-core NVIDIA Carmel ARM v8.2 64-bit | Tần số tối đa: 1.9GHz |
| Cache | 6MB L2 + 4MB L3 | |
| GPU | 384-core NVIDIA Volta GPU | |
| Tăng Tốc AI | 48 Tensor Cores | Tối ưu hóa deep learning |
| Bộ Nhớ | 8 GB 128-bit LPDDR4 | Bộ nhớ hệ thống |
| Bộ Lưu Trữ | 16 GB eMMC | Bộ nhớ trong |
Thông Số Hệ Thống Quang Học
Hệ Thống Ống Kính
| Thông Số | Đặc Tả | Ghi Chú |
|---|---|---|
| Loại Ngàm | S-Mount (M12) | Ren tiêu chuẩn |
| Ống Kính Tiêu Chuẩn | Tiêu cự thay đổi 12mm | Mặc định của nhà sản xuất |
| Tùy Chọn Khác | 6mm, 8mm, 16mm, 25mm | Ống kính tùy chọn |
| Loại Lấy Nét | Lấy nét thay đổi bằng motor | Có thể lập trình |
| Khẩu Độ | Tự động/Thủ công | Điều khiển bằng phần mềm |
Hệ Thống Chiếu Sáng
| Thông Số | Đặc Tả | Ghi Chú |
|---|---|---|
| Số Lượng LED | 8 x LED trắng PWM | Cường độ có thể lập trình |
| Phương Pháp Điều Khiển | PWM (Pulse Width Modulation) | Điều khiển chính xác |
| Loại LED | LED trắng | Chiếu sáng trung tính về màu |
| Quản Lý Nguồn | Điều khiển nhiệt tích hợp | Quản lý nhiệt |
Thông Số Kết Nối
Cổng Bên Ngoài
| Cổng # | Loại | Đầu Nối | Mô Tả |
|---|---|---|---|
| 1 | HDMI | HDMI 2.0 | Không sử dụng trong OV10i |
| 2 | USB Type-C | USB 3.0 | Bộ chuyển đổi ethernet tùy chọn |
| 3 | Power I/O | M12 A-Coded 17 Pin | Nguồn, Digital I/O, RS485 |
| 4 | Ethernet | M12 X-Coded | Mạng, giao tiếp PLC |
| 5 | Micro USB | Micro USB | Truy cập lập trình khẩn cấp |
Thông Số Mạng
| Tham Số | Thông Số Kỹ Thuật | Ghi Chú |
|---|---|---|
| Ethernet | 10/100/1000 Base-T | Hỗ trợ Gigabit |
| Giao Thức | Ethernet/IP, Profinet | Giao thức công nghiệp |
| IP Mặc Định | 192.168.0.100 | Static mặc định |
| IP Khẩn Cấp | 192.168.55.1 | Truy cập Micro-USB |
| Hỗ Trợ DHCP | Có | Có thể cấu hình |
Thông Số Digital I/O
| Tín Hiệu | Chân | Số Lượng | Loại | Thông Số Kỹ Thuật |
|---|---|---|---|---|
| Trigger Input | 16 | 1 | Digital Input | NPN Active Low - Kéo xuống GND để kích hoạt |
| Digital Input 0 | 8 | 1 | Digital Input | NPN Active Low - Kéo xuống GND để kích hoạt |
| Digital Input 1 | 9 | 1 | Digital Input | NPN Active Low - Kéo xuống GND để kích hoạt |
| Digital Output 0 | 10 | 1 | Digital Output | NPN Sinking - Tối đa 100mA, sinks xuống GND khi active |
| Digital Output 1 | 11 | 1 | Digital Output | NPN Sinking - Tối đa 100mA, sinks xuống GND khi active |
| Reset | 15 | 1 | Điều Khiển Hệ Thống | NPN Active Low - Kéo xuống GND để khởi động lại |
Đặc Tính Điện của I/O
| Tham Số | Thông Số Kỹ Thuật | Ghi Chú |
|---|---|---|
| Dải Điện Áp Đầu Vào | 0-24 VDC | |
| Logic Đầu Vào | Kéo xuống GND = Active | Tương thích NPN |
| Dòng Đầu Ra | Tối đa 100 mA | Trên mỗi đầu ra |
| Logic Đầu Ra | Sinking xuống GND | Khi active |
| Trạng Thái Đầu Ra | Floating | Khi inactive |
cảnh báo
- Digital outputs (DO0 / DO1) là NPN open-collector, chỉ sinking. Chúng kéo đường tín hiệu xuống GND khi active và không thể source +24 V. Cần cung cấp một pull-up bên ngoài hoặc tải đến +24 V để hoạt động chính xác.
- DIO GND (Chân 7) phải được kết nối với GND để chức năng digital input hoạt động
- DIO GND được nối với GND thông qua cầu chì nhiệt
- Khi kết nối với các hệ thống có nguồn cấp khác nhau, sử dụng DIO GND để nối các đất chung với nhau
- Reset (Chân 15) - Kéo xuống GND để khởi động lại camera (không cần thiết cho hầu hết các ứng dụng, giữ floating để tránh khởi động lại ngoài ý muốn)
Sơ Đồ Chân Đầu Nối M12 A-Coded 17 Pin
Bảng Phân Chân

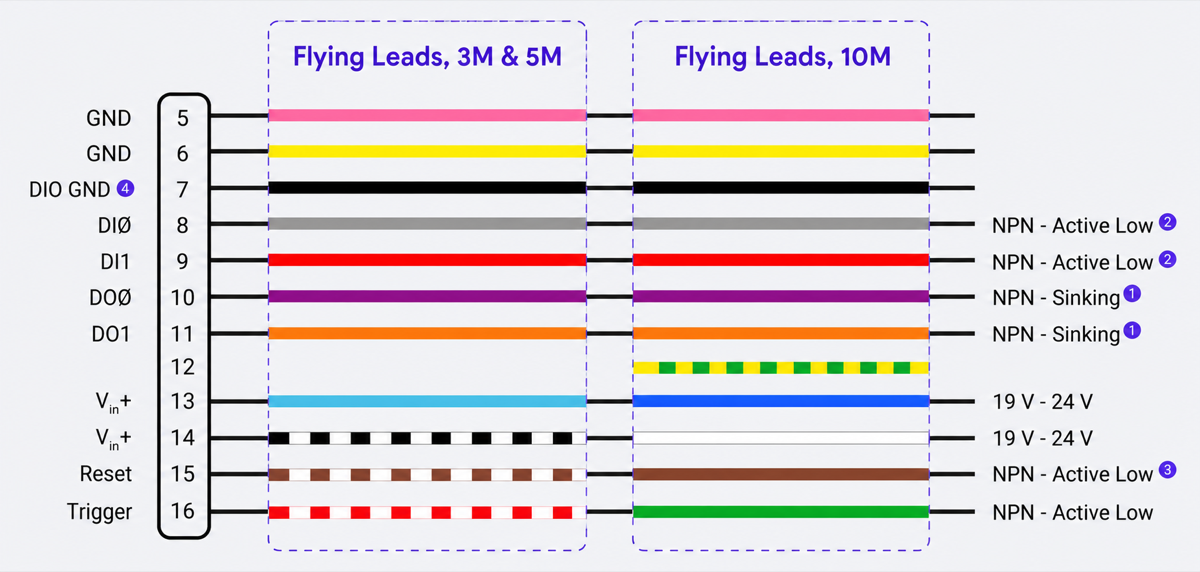

Màu dây của cáp Power & I/O flying-leads phụ thuộc vào chiều dài cáp. Cáp 3M và 5M sử dụng màu phụ có sọc, trong khi cáp 10M sử dụng màu đồng nhất và có thêm một dây trên chân 12. Hãy xác định cáp của bạn theo chiều dài trước khi đấu dây.
| Chân | Tín Hiệu | Màu Dây (Cáp 3M & 5M) | Màu Dây (Cáp 10M) | Chức Năng |
|---|---|---|---|---|
| 5 | GND | Hồng (PK) | Hồng (PK) | Đất Nguồn |
| 6 | GND | Vàng (YE) | Vàng (YE) | Đất Nguồn |
| 7 | DIO GND | Đen (BK) | Đen (BK) | Đất Digital I/O |
| 8 | DI0 | Xám (GY) | Xám (GY) | Digital Input 0 - NPN Active Low |
| 9 | DI1 | Đỏ (RD) | Đỏ (RD) | Digital Input 1 - NPN Active Low |
| 10 | DO0 | Tím (VT) | Tím (VT) | Digital Output 0 - NPN Sinking |
| 11 | DO1 | Cam (OG) | Cam (OG) | Digital Output 1 - NPN Sinking |
| 12 | Reserved | Không có dây | Vàng/Xanh Lá (YEGN) | Không kết nối bên trong |
| 13 | Vin+ | Xanh Nhạt (LTBU) | Xanh Dương (BU) | Đầu Vào Nguồn Dương (19-24V) |
| 14 | Vin+ | Đen/Trắng (BKWH) | Trắng (WH) | Đầu Vào Nguồn Dương (19-24V) |
| 15 | Reset | Nâu/Trắng (BNWH) | Nâu (BN) | Reset Hệ Thống - NPN Active Low |
| 16 | Trigger | Đỏ/Trắng (RDWH) | Xanh Lá (GN) | Trigger Input - NPN Active Low |
| 1,2,3,4,17 | Reserved | - | - | Không kết nối |
cẩn trọng
Trên cáp 10M, dây Vàng/Xanh Lá trên chân 12 không phải là dây tiếp đất bảo vệ, và dây Xanh Lá đồng nhất trên chân 16 là đầu vào Trigger. Không đấu dây chỉ theo quy ước màu. Để dây chân 12 không kết nối.
Kết Nối Nguồn
Thiết Kế Đầu Vào Nguồn Kép:
- Chân 13 và 14 đều là Vin+ (cực dương 19-24V) bên trong camera
- Chân 5 và 6 đều là GND nguồn
- Vì mỗi cặp được nối chung bên trong, chỉ cần kết nối một chân của mỗi cặp là đủ để vận hành camera
- Đi dây cả hai cặp sẽ tăng gấp đôi tiết diện dây dẫn, giúp giảm sụt áp trên các đoạn cáp dài
ghi chú
Nếu camera không khởi động được hoặc bị sụt nguồn dưới tải, hãy kết nối nguồn 24V vào cả hai chân Vin+ (13 và 14) và cả hai chân mass (5 và 6) thay vì chỉ một đầu cuối. Hai dây mass có thể dùng chung một đầu cuối trên nguồn cấp hoặc terminal block của bạn.
Xử Lý Tín Hiệu Hình Ảnh
| Tính Năng | Khả Năng | Ghi Chú |
|---|---|---|
| Color Debayering | Tăng tốc phần cứng | Xử lý thời gian thực |
| Điều Khiển Độ Sắc Nét | Có thể điều chỉnh | Cấu hình bằng phần mềm |
| Cân Bằng Trắng | Tự Động/Thủ Công | Hiệu chỉnh CCM |
| Giảm Nhiễu | Hiệu chỉnh nhiễu tối | Hiệu suất ánh sáng yếu |
| Điều Khiển Độ Sáng | Điều chỉnh bằng phần mềm | Bù phơi sáng |
| Hiệu Chỉnh Méo Ống Kính | Dựa trên phần mềm | Theo tiêu cự cụ thể |
Thông Số Xử Lý AI
| Thông Số | Đặc Tả | Ghi Chú |
|---|---|---|
| AI Framework | NVIDIA DeepStream SDK | Được tối ưu cho Xavier NX |
| Loại Model | Classification | Kiểm tra dựa trên AI |
| Chế Độ Huấn Luyện | Fast, Accurate/Production | Huấn luyện hai cấp |
| Tốc Độ Suy Luận | Thời gian thực | Có khả năng 60 fps |
| Lưu Trữ Model | Cục bộ trên thiết bị | 16 GB eMMC |
OV10i so với OV20i/OV80i
Đồng Bộ & Kích Hoạt
| Chế Độ | Loại | Mô Tả |
|---|---|---|
| Hardware Trigger | Digital Input | Kích hoạt bằng tín hiệu bên ngoài |
| Software Trigger | Mạng/Thủ Công | Kích hoạt bằng PLC hoặc thủ công |
| Aligner Trigger | Phần mềm | Kích hoạt dựa trên template |
| Interval Trigger | Dựa trên bộ định thời | Kích hoạt định kỳ |
Thông Số Hiệu Suất
| Thông Số | Đặc Tả | Ghi Chú |
|---|---|---|
| Tốc Độ Xử Lý | Thời gian thực @ 60 fps | Phụ thuộc vào độ phức tạp của model AI |
| Độ Trễ | <100ms | Từ trigger đến kết quả thông thường |
| Độ Chính Xác | Phụ thuộc model | Dựa trên chất lượng huấn luyện |
| Thông Lượng | Lên đến 3600 lần kiểm tra/phút | Ở 60 fps |
Nội Dung Gói Tiêu Chuẩn
| Hạng Mục | Số Lượng | Mô Tả |
|---|---|---|
| Camera OV10i | 1 | Bộ camera chính |
| Tấm Lắp Đặt | 1 | Bao gồm phần cứng |
| Cáp Nguồn I/O | 1 | Đầu nối M12 với terminal block |
| Cáp Ethernet | 1 | M12 sang RJ45 |
| Tài Liệu | 1 bộ | Hướng dẫn khởi động nhanh |
Tuân Thủ & Tiêu Chuẩn
| Tiêu Chuẩn | Tuân Thủ | Mô Tả |
|---|---|---|
| Chứng Nhận CE | Có | Tuân thủ tiêu chuẩn Châu Âu |
| FCC | Có | Tương thích điện từ Hoa Kỳ |
| Cấp Độ Bảo Vệ IP | IP54 | Chống bụi và nước |
| IEC 704-1:1982 | Có | Áp suất âm thanh nhỏ hơn hoặc bằng 70 dB(A) |
| Tiêu Chuẩn Công Nghiệp | Nhiều | Ethernet/IP, Profinet |
Xem Thêm
Hỗ Trợ Kỹ Thuật
Để được hỗ trợ kỹ thuật:
- Hỗ Trợ Overview: support@overview.ai
- Tài Liệu: Có sẵn trong sổ tay này
Các thông số kỹ thuật có thể thay đổi mà không cần thông báo trước. Để có thông số kỹ thuật cập nhật nhất, vui lòng tham khảo tài liệu mới nhất.
