Cài Đặt OV10i
Bạn đã mở hộp. Hãy thiết lập camera về mặt vật lý và sẵn sàng sử dụng.
OV10i
Trong hộp có gì
Lô hàng của bạn bao gồm:
Camera OV10i
Tấm Lắp Đặt
Cáp Nguồn M12
Cáp Ethernet M12
Bộ Chuyển Đổi Nguồn
Terminal Block
| Hạng Mục | Công Dụng |
|---|---|
| Camera OV10i | Bản thân thiết bị camera |
| Tấm lắp đặt + phụ kiện | Cố định camera vào đồ gá của bạn |
| Cáp nguồn M12 | Kết nối camera với nguồn 24V DC |
| Cáp Ethernet M12 | Kết nối camera với mạng/máy tính của bạn |
| Bộ chuyển đổi nguồn (nếu kèm theo) | Cung cấp nguồn 24V DC |
| Ống kính (có thể đã được lắp sẵn) | Chụp hình ảnh |
Bạn sẽ tìm thấy hai cáp M12 trong hộp: một cho nguồn, một cho Ethernet. Bạn cần kết nối cả hai để camera hoạt động. Cáp nguồn có đầu nối M12 A-coded 17 chân. Cáp Ethernet là loại M12 D-coded tiêu chuẩn.
Lựa chọn ống kính phù hợp
Việc lựa chọn ống kính thường được xử lý bởi Sales hoặc Applications Engineer của bạn trước khi triển khai. Thông tin bên dưới được cung cấp để tham khảo khi cần thiết.
Ống kính quyết định những gì camera nhìn thấy và mức độ chi tiết mà nó ghi lại được. Lựa chọn này ảnh hưởng trực tiếp đến mọi thứ ở các bước sau.
Mục tiêu: Lấp đầy khung hình với bộ phận của bạn càng nhiều càng tốt. Nếu bộ phận chỉ chiếm một phần nhỏ của hình ảnh, bạn đang lãng phí pixel, và pixel chính là độ phân giải của bạn.

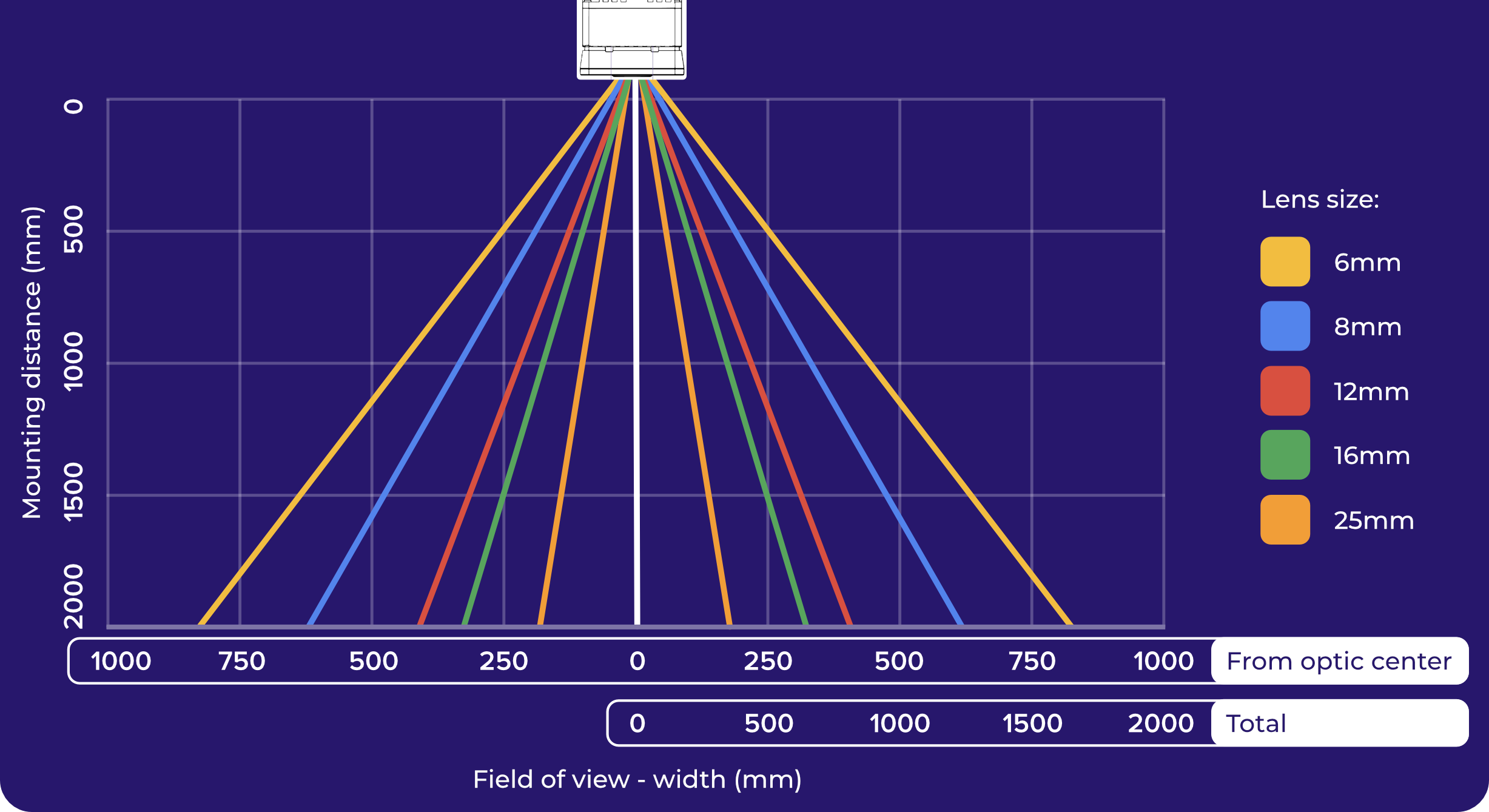

| Loại ống kính | Phù hợp nhất cho | Cần lưu ý |
|---|---|---|
| Tiêu cự ngắn (4-6mm) | Bộ phận lớn, khoảng cách làm việc ngắn | Méo nhiều hơn ở các cạnh (hiệu ứng barrel/fisheye) |
| Tiêu cự trung bình (8-12mm) | Hầu hết các ứng dụng | Cân bằng tốt giữa trường nhìn và độ méo |
| Tiêu cự dài (16mm+) | Bộ phận nhỏ, khoảng cách làm việc dài | Trường nhìn hẹp hơn |
OV10i đi kèm với ống kính S-mount tích hợp sẵn và lấy nét bằng motor được điều khiển bằng phần mềm. Bạn có thể điều chỉnh tiêu cự từ giao diện trình duyệt mà không cần chạm vào camera.
Nếu bạn sử dụng ống kính góc rộng (tiêu cự ngắn), hình ảnh sẽ bị méo barrel. Các đường thẳng sẽ xuất hiện cong, đặc biệt ở các cạnh. Điều này ảnh hưởng trực tiếp đến độ chính xác căn chỉnh sau này. Bạn có thể hiệu chỉnh trong phần mềm (lens distortion correction), nhưng bạn cần biết rằng ống kính của mình gây méo. Chúng tôi sẽ đề cập đến vấn đề này trong bước cài đặt hình ảnh.
Sử dụng Optics Calculator để xác định trường nhìn chính xác, khoảng cách lắp đặt được khuyến nghị, và kích thước khuyết tật tối thiểu có thể phát hiện được trước khi lắp camera. Thiết lập hệ thống quang học chính xác ở giai đoạn này sẽ ngăn ngừa việc làm lại tốn kém về sau.
Thiết lập hệ thống chiếu sáng
Yêu cầu về chiếu sáng thường được Sales hoặc Applications Engineer của bạn xác định như một phần của thiết kế hệ thống. Thông tin bên dưới được cung cấp để tham khảo khi cần thiết.
Chiếu sáng là một vấn đề vật lý không thể giải quyết bằng phần mềm. AI chỉ có thể làm việc với những gì camera nhìn thấy, và những gì camera nhìn thấy hoàn toàn phụ thuộc vào cách bộ phận được chiếu sáng.
Chiếu sáng tốt có nghĩa là:
- Đồng đều: không có điểm sáng chói hoặc bóng tối trên bộ phận
- Có thể lặp lại: cùng một điều kiện chiếu sáng mỗi lần (tránh thay đổi ánh sáng môi trường từ cửa sổ, đèn trần nhấp nháy, biến đổi ngày/đêm)
- Làm lộ rõ khuyết tật: nếu bạn đang tìm vết xước, chiếu sáng nghiêng góc sẽ làm chúng hiện rõ. Nếu bạn đang tìm sự khác biệt về màu sắc, ánh sáng khuếch tán đồng đều hoạt động tốt nhất
OV10i có hệ thống đèn LED tích hợp với cường độ và mẫu chiếu sáng có thể điều chỉnh. Bạn có thể cấu hình các thông số này trong phần mềm sau. Đèn LED tích hợp hoạt động tốt cho các kiểm tra ở cự ly gần. Đối với khoảng cách làm việc dài hơn hoặc bộ phận lớn, bạn vẫn có thể cần đèn chiếu sáng bên ngoài.
Các sai lầm phổ biến về chiếu sáng:
- Phụ thuộc vào đèn trần nhà máy (chúng thay đổi trong suốt cả ngày)
- Tạo ra phản chiếu trên các bề mặt bóng hoặc phản quang
- Chiếu sáng không đủ khiến hình ảnh tối và nhiễu
Bước 1: Lắp đặt camera
Điều này quan trọng hơn bạn nghĩ. Camera phải được lắp đặt ổn định và không được di chuyển. Bất kỳ rung động hoặc dịch chuyển nào cũng sẽ làm hỏng mọi thứ sau đó: căn chỉnh, độ chính xác kiểm tra, huấn luyện AI, tất cả.
- Sử dụng tấm lắp đặt và giá đỡ được cung cấp
- Siết chặt hoàn toàn tất cả các bộ phận cố định
- Nếu lắp đặt trên khung máy, hãy kiểm tra rung động. Một camera dù chỉ rung nhẹ cũng sẽ tạo ra kết quả không nhất quán
- Cân nhắc góc lắp: lắp camera sao cho nó nhìn thẳng xuống (hoặc nhìn thẳng vào) bộ phận
Một camera di chuyển dù chỉ 1-2 pixel giữa các lần chụp sẽ gây ra hiện tượng lệch căn chỉnh và các vấn đề về độ chính xác AI rất khó chẩn đoán sau này. Hãy dành thêm một phút ở đây để đảm bảo việc lắp đặt cực kỳ chắc chắn.
Kích thước lắp đặt và bản vẽ 2D
Sử dụng bản vẽ có kích thước bên dưới để xác định vị trí lỗ lắp đặt, khoảng cách và lập kế hoạch khoảng trống. Các kích thước này rất quan trọng để thiết kế tấm lắp đặt hoặc giá đỡ tùy chỉnh.
Bản vẽ 2D có kích thước của tấm lắp đặt OV10i
Bước 2: Kết nối các cáp
Cáp nguồn M12 17 chân (OV10i)
Cáp Ethernet M12 sang RJ45
- Cáp nguồn: Kết nối cáp nguồn M12 giữa camera và nguồn điện 24V DC của bạn (19-24 VDC, nguồn cấp tối thiểu 1A; camera tiêu thụ tối đa 18W (thông thường 15W))
- Cáp Ethernet: Kết nối cáp Ethernet M12 giữa camera và máy tính, switch hoặc mạng của bạn
Cả hai cáp đều phải được kết nối. Camera cần nguồn điện để hoạt động và Ethernet để giao tiếp.
OV10i có các đầu nối M12 cái trên thân camera cho cả nguồn và Ethernet. Cáp của bạn cần đầu M12 đực ở phía camera.
- Điện áp: 19-24 VDC ổn định
- Dòng điện: Tối thiểu 1A
- Công suất: Thông thường 15W, tối đa 18W
- Chân 13 hoặc 14 = 24V DC (+), Chân 5 hoặc 6 = GND
- Không sử dụng nguồn điện không ổn định; các đỉnh điện áp có thể làm hỏng camera
Bước 3: Cấp nguồn và xác minh
Sau khi cả hai cáp đã được kết nối:
- Cấp nguồn
- Quan sát các đèn LED ở phía trên camera:
- Power LED chuyển sang màu xanh lá liên tục: nguồn điện tốt
- System Status LED nhấp nháy chậm trong quá trình khởi động, sau đó chuyển sang sáng liên tục: hệ thống đã sẵn sàng
- Quá trình khởi động mất khoảng 30 giây
- Nếu các đèn LED không sáng, hãy kiểm tra kết nối nguồn và điện áp
| Trạng thái LED | Ý nghĩa |
|---|---|
| Power LED xanh lá liên tục | Nguồn OK |
| Power LED tắt | Không có nguồn; kiểm tra cáp và nguồn cấp |
| System LED nhấp nháy chậm | Đang khởi động; đợi 30 giây |
| System LED sáng liên tục | Camera đã sẵn sàng |
| System LED nhấp nháy nhanh | Lỗi; kiểm tra các kết nối |
Cả bốn đèn LED đều nằm ở phía trên của OV10i.
Tải xuống mô hình CAD 3D
Yêu cầu máy tính desktop để tải CAD
Các mô hình CAD 3D (.STEP, .SLDPRT) có thể được tải xuống khi xem trên máy tính desktop. Các tệp này cần phần mềm CAD để mở.
Tải xuống các mô hình 3D để lập kế hoạch tích hợp, thiết kế đồ gá, hoặc bố trí lắp đặt:
| Tệp | Định dạng | Mô tả |
|---|---|---|
| Mounting Plate | STEP | Tấm lắp đặt để tích hợp giá đỡ |
| OV10i Camera Body | STEP | Thân camera đầy đủ để lập kế hoạch bố trí |
| OV10i Camera Body | SolidWorks | Tệp part SolidWorks gốc |
OV10i sử dụng cùng vỏ ngoài và tấm lắp đặt như OV20i. Các mô hình CAD này tương thích với cả hai camera.
Các mô hình này bao gồm tất cả kích thước bên ngoài, lỗ lắp đặt và vị trí đầu nối. Nhập chúng vào phần mềm CAD của bạn để xác minh khoảng hở trước khi lắp đặt.
Danh sách kiểm tra lắp đặt
Trước khi tiếp tục, hãy xác nhận:
- Camera được lắp đặt chắc chắn (thử lắc nhẹ; không được xê dịch)
- Ống kính phù hợp với khoảng cách làm việc và kích thước bộ phận
- Hệ thống chiếu sáng đã được thiết lập và đồng nhất
- Cáp nguồn đã kết nối, Power LED có màu xanh lá
- Cáp Ethernet đã kết nối
- System LED sáng liên tục sau khi khởi động
Tất cả đều ổn? Hãy chuyển sang Mở OV10i trong Trình duyệt của Bạn.
