Bảng Lens + FOV
Trang này cung cấp thông số kỹ thuật ống kính toàn diện, các tính toán trường nhìn (FOV) và thông tin tương thích cho hệ thống camera thông minh OV10i với ống kính S-mount (M12).
ghi chú
OV10i sử dụng ống kính S-mount (M12 x 0.5) với cảm biến Sony IMX296 (định dạng 1/2.9", 1408 × 1080 pixel, kích thước pixel 3.45μm). Tất cả các tính toán FOV đều dựa trên tỷ lệ khung hình 4:3.
Thông Số Hệ Thống Camera
Đặc Tính Cảm Biến
| Thông số | Đặc tính kỹ thuật |
|---|---|
| Mẫu cảm biến | Sony IMX296 |
| Độ phân giải | 1408 × 1080 pixel (1.6 MP) |
| Kích thước cảm biến | 1/2.9" (4.97 × 3.73 mm) |
| Kích thước pixel | 3.45 × 3.45 μm |
| Tỷ lệ khung hình | 4:3 |
| Đường chéo | 6.2 mm |
| Loại màn trập | Global shutter |
Thông Số Lens Mount
| Thông số | Đặc tính kỹ thuật |
|---|---|
| Loại mount | S-mount (M12) |
| Ren | M12 × 0.5 mm |
| Phương pháp lấy nét | Thủ công (xoay) |
| Khoảng cách tiêu cự sau (Back Focal Length) | Thay đổi (không có khoảng cách flange cố định) |
| Ren lọc (Filter Thread) | Không có (quang học tích hợp) |
Các Tùy Chọn Ống Kính & Bảng FOV
Dải Ống Kính Tiêu Chuẩn (6mm - 16mm)
| Tiêu cự | FOV Ngang @ 100mm | FOV Ngang @ 1m | FOV Ngang @ 2m | FOV Dọc @ 1m | FOV Đường chéo @ 1m | Ghi chú |
|---|---|---|---|---|---|---|
| 6mm | 45.6 mm | 456 mm | 912 mm | 342 mm | 570 mm | Góc siêu rộng |
| 8mm | 34.2 mm | 342 mm | 684 mm | 257 mm | 428 mm | Góc rộng |
| 12mm | 22.8 mm | 228 mm | 456 mm | 171 mm | 285 mm | Tiêu chuẩn (lắp sẵn) |
| 16mm | 17.1 mm | 171 mm | 342 mm | 128 mm | 214 mm | Góc hẹp |
Ống Kính Dải Mở Rộng (25mm)
| Tiêu cự | FOV Ngang @ 100mm | FOV Ngang @ 1m | FOV Ngang @ 2m | FOV Dọc @ 1m | FOV Đường chéo @ 1m | Ghi chú |
|---|---|---|---|---|---|---|
| 25mm | 11.0 mm | 110 mm | 220 mm | 82 mm | 138 mm | Telephoto - cần bộ spacer kit |
ghi chú
Ống kính 25mm cần thêm spacer faceplate 15mm và vít M3×22. Liên hệ bộ phận hỗ trợ Overview trước khi mua.
Công Thức Tính Trường Nhìn (FOV)
Công Thức FOV Cơ Bản
FOV Ngang = 2 × arctan(sensor_width / (2 × focal_length)) × distance
Trong đó:
- Chiều rộng cảm biến = 4.97 mm (ngang)
- Chiều cao cảm biến = 3.73 mm (dọc)
- Distance = khoảng cách làm việc từ ống kính đến đối tượng
Các Tính Toán Thực Tế
| Công thức | Ứng dụng |
|---|---|
| FOV_width = (4.97 × distance) / focal_length | Ước tính nhanh FOV ngang |
| FOV_height = FOV_width × 0.75 | FOV dọc từ FOV ngang |
| Diagonal_FOV = FOV_width × 1.25 | Xấp xỉ FOV đường chéo |
| Angular_FOV = 2 × arctan(4.97 / (2 × focal_length)) | Góc ngang theo radian |
Hướng Dẫn Lựa Chọn Ống Kính
Theo Loại Ứng Dụng
| Ứng dụng | Tiêu cự khuyến nghị | Khoảng cách làm việc điển hình | Phạm vi FOV | Trường hợp sử dụng |
|---|---|---|---|---|
| Kiểm tra khu vực rộng | 6mm - 8mm | 200-500mm | Bộ phận/cụm lớn | Kiểm tra PCB, đóng gói |
| Mục đích chung | 12mm (tiêu chuẩn) | 300-800mm | Bộ phận trung bình | Kiểm tra linh kiện, căn chỉnh |
| Độ chính xác/Chi tiết | 16mm | 400-1200mm | Đặc điểm nhỏ | Phát hiện lỗi, đo lường |
| Vi mô/Chi tiết tinh | 25mm | 500-2000mm | Đặc điểm rất nhỏ | Kiểm tra bề mặt, đọc văn bản |
Theo Yêu Cầu FOV
| FOV Ngang yêu cầu | Khoảng cách làm việc | Ống kính khuyến nghị | Ưu/nhược điểm |
|---|---|---|---|
| >400mm | 1m | 6mm | Méo cao hơn, phạm vi rộng |
| 200-400mm | 1m | 8mm | Cân bằng tốt, méo vừa phải |
| 150-250mm | 1m | 12mm | Lựa chọn tiêu chuẩn, méo tối thiểu |
| 100-180mm | 1m | 16mm | Chi tiết sắc nét, phạm vi hẹp |
| <120mm | 1m | 25mm | Chi tiết tối đa, cần kit |
Đặc Tính Hiệu Suất Ống Kính
Chất Lượng Quang Học Theo Tiêu Cự
| Tiêu cự | Mức độ méo | Độ phân giải | Khả năng thu sáng | Độ sâu trường ảnh | Phù hợp nhất cho |
|---|---|---|---|---|---|
| 6mm | Méo barrel cao | Tốt | Xuất sắc (f/2.0) | Sâu | Giám sát rộng |
| 8mm | Vừa phải | Tốt | Rất tốt (f/2.0) | Sâu | Kiểm tra tổng quát |
| 12mm | Thấp | Rất tốt | Tốt (f/2.8) | Trung bình | Công việc đòi hỏi độ chính xác |
| 16mm | Tối thiểu | Xuất sắc | Vừa phải (f/2.8) | Nông | Kiểm tra chi tiết |
| 25mm | Tối thiểu | Xuất sắc | Hạn chế (f/2.8) | Rất nông | Công việc vi mô |
Thông Số Khẩu Độ
| Tiêu cự | Khẩu độ tối đa | Khẩu độ tối thiểu | Độ sâu trường ảnh @ f/2.8 | Hiệu suất ánh sáng yếu |
|---|---|---|---|---|
| 6mm | f/2.0 | f/16 | 50mm - ∞ | Xuất sắc |
| 8mm | f/2.0 | f/16 | 30mm - ∞ | Rất tốt |
| 12mm | f/2.8 | f/16 | 15mm - 200mm | Tốt |
| 16mm | f/2.8 | f/16 | 10mm - 100mm | Vừa phải |
| 25mm | f/2.8 | f/16 | 5mm - 50mm | Hạn chế |
Yêu Cầu Lắp Đặt
Ống Kính Tiêu Chuẩn (6mm - 16mm)
| Yêu cầu | Đặc tính kỹ thuật |
|---|---|
| Dụng cụ cần thiết | Tua vít Phillips |
| Thời gian lắp đặt | 5-10 phút |
| Hiệu chuẩn | Điều chỉnh lấy nét thủ công |
| Phụ kiện bổ sung | Không |
Ống Kính Telephoto 25mm
| Linh kiện | Mã sản phẩm | Mô tả |
|---|---|---|
| Ống kính M12 25mm | Liên hệ Overview | Ống kính telephoto |
| Spacer faceplate 15mm | Đi kèm trong kit | Phần mở rộng phía trước |
| Vòng spacer | Nhiều độ dày khác nhau | Điều chỉnh lấy nét |
| Vít M3×22 | 4 chiếc | Phần cứng lắp đặt |
Hướng Dẫn Khoảng Cách Làm Việc
Không có khoảng cách kiểm tra tối đa cứng
Không có khoảng cách kiểm tra tối đa tuyệt đối cho camera Overview. Khoảng cách làm việc hiệu quả phụ thuộc vào lựa chọn ống kính của bạn, kích thước đặc điểm cần phát hiện, và phần trăm trường nhìn của camera mà đặc điểm đó chiếm. Khi khoảng cách tăng, mỗi pixel bao phủ một vùng lớn hơn, vì vậy các lỗi nhỏ hơn sẽ khó phát hiện hơn. Các khoảng cách dưới đây là hướng dẫn thực tế dựa trên các ứng dụng điển hình, không phải giới hạn cứng.
Khoảng Cách Lấy Nét Tối Thiểu
| Tiêu cự | Lấy nét tối thiểu | Phạm vi tối ưu | Khoảng cách hữu dụng tối đa |
|---|---|---|---|
| 6mm | 50mm | 100-300mm | 1000mm |
| 8mm | 80mm | 150-500mm | 1500mm |
| 12mm | 120mm | 200-800mm | 2000mm |
| 16mm | 160mm | 300-1200mm | 3000mm |
| 25mm | 250mm | 500-2000mm | 5000mm |

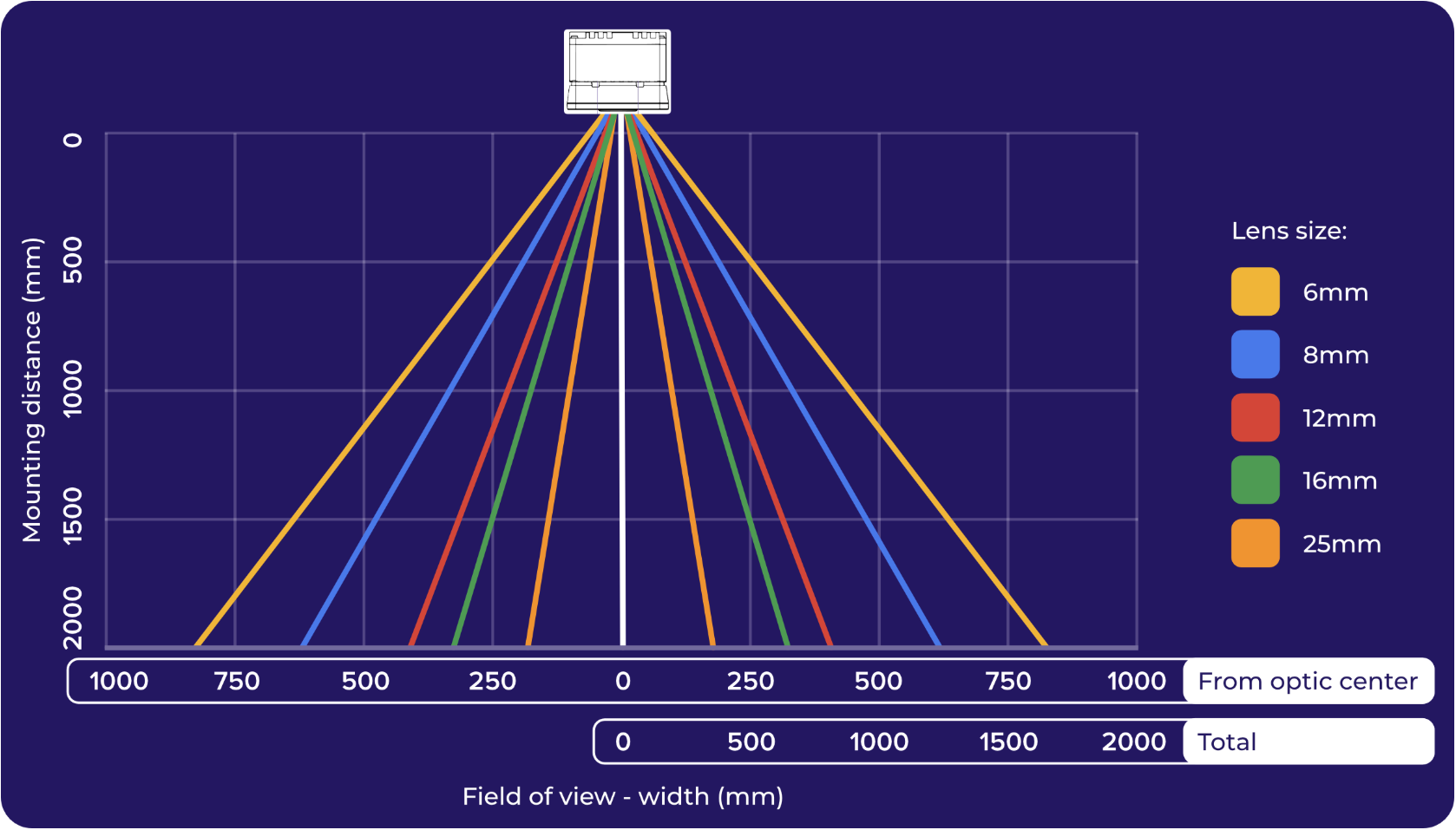

Máy Tính FOV vs Khoảng Cách
Để ước tính nhanh trường nhìn ở bất kỳ khoảng cách nào:
| Ống kính | Hệ số FOV | Tính toán |
|---|---|---|
| 6mm | 0.828 | FOV = Distance × 0.828 |
| 8mm | 0.621 | FOV = Distance × 0.621 |
| 12mm | 0.414 | FOV = Distance × 0.414 |
| 16mm | 0.311 | FOV = Distance × 0.311 |
| 25mm | 0.199 | FOV = Distance × 0.199 |
Thông Tin Mua Sắm Ống Kính
Nhà Cung Cấp Khuyến Nghị
| Tiêu cự | Nhà cung cấp chính | Nguồn thay thế | Thời gian giao hàng điển hình |
|---|---|---|---|
| 6mm | Edmund Optics | Amazon/Khác | 1-2 tuần |
| 8mm | Edmund Optics | Amazon/Khác | 1-2 tuần |
| 12mm | Lắp sẵn từ nhà máy | Bộ phận hỗ trợ Overview | N/A |
| 16mm | Edmund Optics | Amazon/Khác | 1-2 tuần |
| 25mm | Bộ phận hỗ trợ Overview | Edmund Optics | 2-4 tuần |
Cấp Độ Chất Lượng
| Cấp độ | Mô tả | Khoảng giá | Ứng dụng |
|---|---|---|---|
| Industrial | Độ chính xác cao, méo thấp | $$$ | Kiểm tra sản xuất |
| Security | Hiệu suất tốt, hiệu quả về chi phí | $$ | Giám sát tổng quát |
| Consumer | Hiệu suất cơ bản | $ | Chỉ dùng làm prototype |
Lưu Ý Khi Chọn Ống Kính
Hạn Chế Quang Học
- Méo Barrel: Tăng khi tiêu cự ngắn hơn (6mm-8mm)
- Quang sai màu (Chromatic Aberration): Đáng chú ý hơn ở các cạnh ống kính, đặc biệt là góc rộng
- Vignetting: Có thể tối ở các góc hình ảnh khi không khớp với độ phủ cảm biến
- Tính đồng nhất khi lấy nét: Ống kính góc rộng có thể có sự thay đổi lấy nét trên trường ảnh
Yếu Tố Môi Trường
- Độ ổn định nhiệt độ: Khuyến nghị ống kính cấp công nghiệp cho hoạt động ở ±40°C
- Khả năng chống rung: Lắp đặt chắc chắn rất quan trọng đối với ống kính telephoto (16mm+)
- Bảo vệ chống bụi: Không có hệ thống niêm phong - cân nhắc môi trường khi lựa chọn
Tích Hợp Hệ Thống
- Yêu cầu hiệu chuẩn: Ống kính rộng hơn cần hiệu chỉnh méo nhiều hơn
- Tải xử lý: Méo cao hơn = chi phí tính toán nhiều hơn
- Yêu cầu lưu trữ: FOV lớn hơn = nhiều dữ liệu hơn trên mỗi lần kiểm tra
🔗 Xem Thêm
Thông số ống kính và tính sẵn có có thể thay đổi. Liên hệ bộ phận hỗ trợ Overview để biết thông tin tương thích hiện tại và hỗ trợ kỹ thuật.
