Tabla de Lentes + FOV
Esta página proporciona especificaciones completas de lentes, cálculos de campo de visión e información de compatibilidad para el sistema de cámara inteligente OV10i con lentes de montura S (M12).
nota
El OV10i utiliza lentes de montura S (M12 x 0.5) con el sensor Sony IMX296 (formato 1/2.9", 1408 × 1080 píxeles, tamaño de píxel de 3.45μm). Todos los cálculos de FOV se basan en la relación de aspecto 4:3.
Especificaciones del Sistema de Cámara
Características del Sensor
| Parámetro | Especificación |
|---|---|
| Modelo del Sensor | Sony IMX296 |
| Resolución | 1408 × 1080 píxeles (1.6 MP) |
| Tamaño del Sensor | 1/2.9" (4.97 × 3.73 mm) |
| Tamaño de Píxel | 3.45 × 3.45 μm |
| Relación de Aspecto | 4:3 |
| Diagonal | 6.2 mm |
| Tipo de Obturador | Global shutter |
Especificaciones de la Montura del Lente
| Parámetro | Especificación |
|---|---|
| Tipo de Montura | Montura S (M12) |
| Rosca | M12 × 0.5 mm |
| Método de Enfoque | Manual (rotación) |
| Distancia Focal Posterior | Variable (sin distancia de brida fija) |
| Rosca para Filtro | Ninguna (óptica integrada) |
Opciones de Lentes Disponibles y Tabla de FOV
Rango de Lentes Estándar (6mm - 16mm)
| Distancia Focal | FOV Horizontal @ 100mm | FOV Horizontal @ 1m | FOV Horizontal @ 2m | FOV Vertical @ 1m | FOV Diagonal @ 1m | Notas |
|---|---|---|---|---|---|---|
| 6mm | 45.6 mm | 456 mm | 912 mm | 342 mm | 570 mm | Ángulo ultra amplio |
| 8mm | 34.2 mm | 342 mm | 684 mm | 257 mm | 428 mm | Ángulo amplio |
| 12mm | 22.8 mm | 228 mm | 456 mm | 171 mm | 285 mm | Estándar (de fábrica) |
| 16mm | 17.1 mm | 171 mm | 342 mm | 128 mm | 214 mm | Ángulo estrecho |
Lente de Rango Extendido (25mm)
| Distancia Focal | FOV Horizontal @ 100mm | FOV Horizontal @ 1m | FOV Horizontal @ 2m | FOV Vertical @ 1m | FOV Diagonal @ 1m | Notas |
|---|---|---|---|---|---|---|
| 25mm | 11.0 mm | 110 mm | 220 mm | 82 mm | 138 mm | Teleobjetivo - requiere kit espaciador |
nota
El lente de 25mm requiere un espaciador adicional de placa frontal de 15mm y tornillos M3×22. Comuníquese con el soporte de Overview antes de la compra.
Fórmulas de Cálculo del Campo de Visión
Fórmula Básica de FOV
FOV Horizontal = 2 × arctan(ancho_del_sensor / (2 × distancia_focal)) × distancia
Donde:
- Ancho del sensor = 4.97 mm (horizontal)
- Alto del sensor = 3.73 mm (vertical)
- Distancia = distancia de trabajo desde el lente hasta el objeto
Cálculos Prácticos
| Fórmula | Aplicación |
|---|---|
| FOV_ancho = (4.97 × distancia) / distancia_focal | Estimación rápida de FOV horizontal |
| FOV_alto = FOV_ancho × 0.75 | FOV vertical a partir del horizontal |
| FOV_Diagonal = FOV_ancho × 1.25 | Aproximación del FOV diagonal |
| FOV_Angular = 2 × arctan(4.97 / (2 × distancia_focal)) | Ángulo horizontal en radianes |
Guía de Selección de Lentes
Por Tipo de Aplicación
| Aplicación | Distancia Focal Recomendada | Distancia de Trabajo Típica | Cobertura de FOV | Casos de Uso |
|---|---|---|---|---|
| Inspección de Área Amplia | 6mm - 8mm | 200-500mm | Piezas/ensambles grandes | Inspección de PCB, empaque |
| Uso General | 12mm (estándar) | 300-800mm | Piezas medianas | Inspección de componentes, alineación |
| Precisión/Detalle | 16mm | 400-1200mm | Características pequeñas | Detección de defectos, mediciones |
| Microscópico/Detalle Fino | 25mm | 500-2000mm | Características muy pequeñas | Inspección de superficies, lectura de texto |
Por Requisitos de FOV
| FOV Horizontal Requerido | Distancia de Trabajo | Lente Recomendado | Compromisos |
|---|---|---|---|
| >400mm | 1m | 6mm | Mayor distorsión, cobertura amplia |
| 200-400mm | 1m | 8mm | Buen equilibrio, distorsión moderada |
| 150-250mm | 1m | 12mm | Opción estándar, distorsión mínima |
| 100-180mm | 1m | 16mm | Detalles nítidos, cobertura estrecha |
| <120mm | 1m | 25mm | Máximo detalle, requiere kit |
Características de Desempeño del Lente
Calidad Óptica por Distancia Focal
| Distancia Focal | Nivel de Distorsión | Resolución | Captación de Luz | Profundidad de Campo | Mejor Para |
|---|---|---|---|---|---|
| 6mm | Barril alto | Buena | Excelente (f/2.0) | Profunda | Vigilancia amplia |
| 8mm | Moderada | Buena | Muy buena (f/2.0) | Profunda | Inspección general |
| 12mm | Baja | Muy buena | Buena (f/2.8) | Media | Trabajo de precisión |
| 16mm | Mínima | Excelente | Moderada (f/2.8) | Reducida | Inspección de detalles |
| 25mm | Mínima | Excelente | Limitada (f/2.8) | Muy reducida | Trabajo microscópico |
Especificaciones de Apertura
| Distancia Focal | Apertura Máxima | Apertura Mínima | Profundidad de Campo @ f/2.8 | Desempeño en Baja Luz |
|---|---|---|---|---|
| 6mm | f/2.0 | f/16 | 50mm - ∞ | Excelente |
| 8mm | f/2.0 | f/16 | 30mm - ∞ | Muy bueno |
| 12mm | f/2.8 | f/16 | 15mm - 200mm | Bueno |
| 16mm | f/2.8 | f/16 | 10mm - 100mm | Moderado |
| 25mm | f/2.8 | f/16 | 5mm - 50mm | Limitado |
Requisitos de Instalación
Lentes Estándar (6mm - 16mm)
| Requisito | Especificación |
|---|---|
| Herramientas Requeridas | Destornillador Phillips |
| Tiempo de Instalación | 5-10 minutos |
| Calibración | Ajuste manual de enfoque |
| Partes Adicionales | Ninguna |
Lente Teleobjetivo de 25mm
| Componente | Número de Parte | Descripción |
|---|---|---|
| Lente M12 de 25mm | Contactar a Overview | Lente teleobjetivo |
| Espaciador de Placa Frontal de 15mm | Incluido con el kit | Extensión frontal |
| Anillos Espaciadores | Varios espesores | Ajuste de enfoque |
| Tornillos M3×22 | 4 piezas | Hardware de montaje |
Lineamientos de Distancia de Trabajo
Sin distancia máxima de inspección absoluta
No existe una distancia máxima absoluta de inspección para las cámaras Overview. La distancia de trabajo efectiva depende de la elección del lente, el tamaño de la característica que necesita detectar y qué porcentaje del campo de visión de la cámara ocupa esa característica. A medida que aumenta la distancia, cada píxel cubre un área mayor, por lo que los defectos más pequeños se vuelven más difíciles de detectar. Las distancias a continuación son lineamientos prácticos basados en aplicaciones típicas, no límites absolutos.
Distancias Mínimas de Enfoque
| Distancia Focal | Enfoque Mínimo | Rango Óptimo | Distancia Útil Máxima |
|---|---|---|---|
| 6mm | 50mm | 100-300mm | 1000mm |
| 8mm | 80mm | 150-500mm | 1500mm |
| 12mm | 120mm | 200-800mm | 2000mm |
| 16mm | 160mm | 300-1200mm | 3000mm |
| 25mm | 250mm | 500-2000mm | 5000mm |

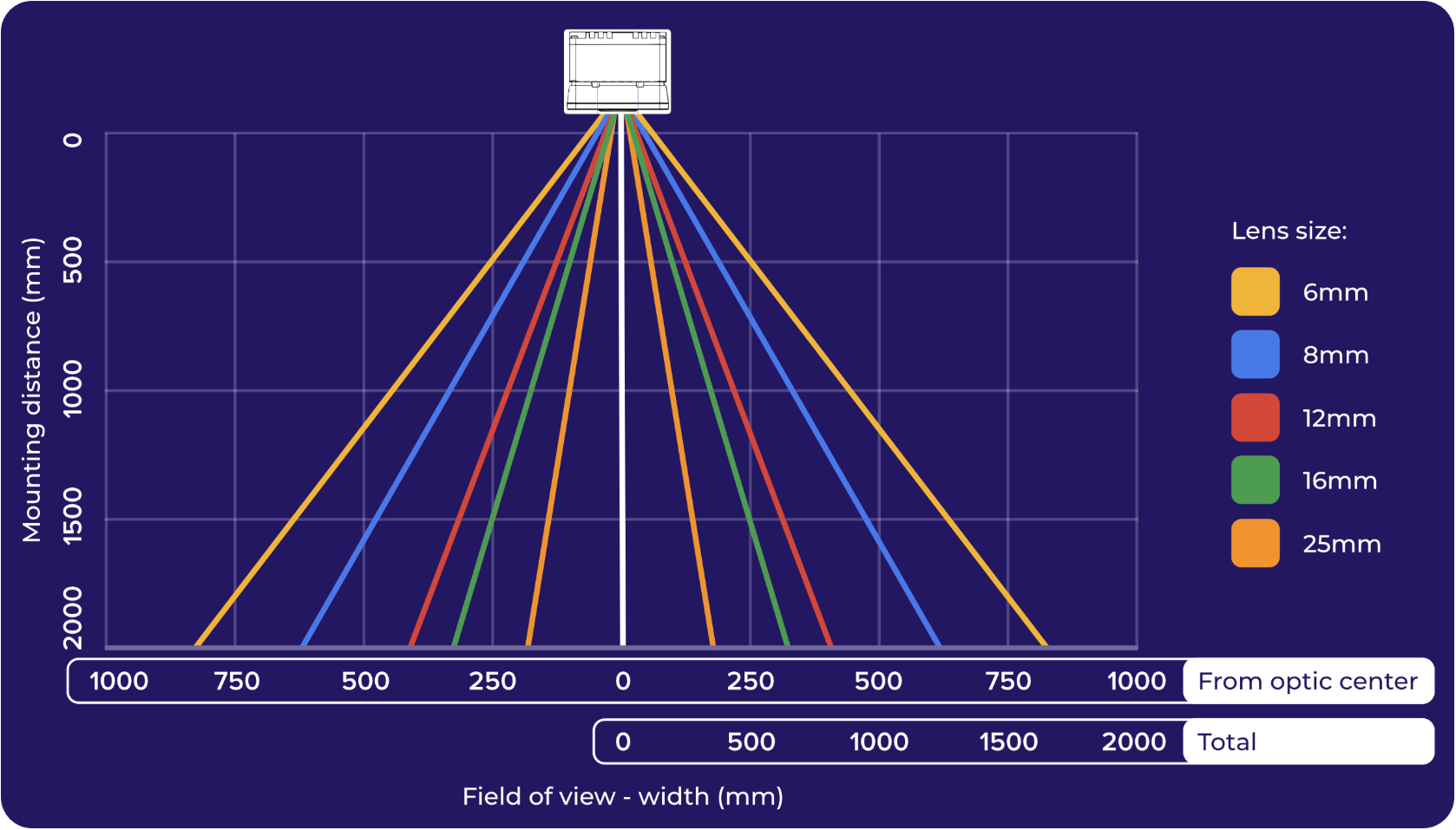

Calculadora de FOV vs Distancia
Para estimaciones rápidas de campo de visión a cualquier distancia:
| Lente | Factor de FOV | Cálculo |
|---|---|---|
| 6mm | 0.828 | FOV = Distancia × 0.828 |
| 8mm | 0.621 | FOV = Distancia × 0.621 |
| 12mm | 0.414 | FOV = Distancia × 0.414 |
| 16mm | 0.311 | FOV = Distancia × 0.311 |
| 25mm | 0.199 | FOV = Distancia × 0.199 |
Información para la Adquisición de Lentes
Proveedores Recomendados
| Distancia Focal | Proveedor Principal | Fuente Alternativa | Tiempo de Entrega Típico |
|---|---|---|---|
| 6mm | Edmund Optics | Amazon/Varios | 1-2 semanas |
| 8mm | Edmund Optics | Amazon/Varios | 1-2 semanas |
| 12mm | Instalado de fábrica | Soporte de Overview | N/A |
| 16mm | Edmund Optics | Amazon/Varios | 1-2 semanas |
| 25mm | Soporte de Overview | Edmund Optics | 2-4 semanas |
Grados de Calidad
| Grado | Descripción | Rango de Precio | Aplicaciones |
|---|---|---|---|
| Industrial | Alta precisión, baja distorsión | $$$ | Inspección de producción |
| Seguridad | Buen desempeño, costo efectivo | $$ | Monitoreo general |
| Consumidor | Desempeño básico | $ | Solo prototipado |
Consideraciones para la Selección de Lentes
Limitaciones Ópticas
- Distorsión de Barril: Aumenta con distancias focales más cortas (6mm-8mm)
- Aberración Cromática: Más notoria en los bordes del lente, especialmente en gran angular
- Viñeteado: Posible oscurecimiento en las esquinas de la imagen con cobertura de sensor no coincidente
- Uniformidad de Enfoque: Los lentes gran angular pueden tener variación de enfoque en todo el campo
Factores Ambientales
- Estabilidad de Temperatura: Se recomiendan lentes de grado industrial para operación de ±40°C
- Resistencia a Vibraciones: Montaje seguro crítico para teleobjetivos (16mm+)
- Protección contra Polvo: Sin sistema sellado - considere el entorno al seleccionar
Integración del Sistema
- Requisitos de Calibración: Los lentes más amplios necesitan más corrección de distorsión
- Carga de Procesamiento: Mayor distorsión = más sobrecarga computacional
- Requisitos de Almacenamiento: Mayor FOV = más datos por inspección
🔗 Vea También
Las especificaciones y disponibilidad de lentes están sujetas a cambios. Comuníquese con el soporte de Overview para obtener información actualizada de compatibilidad y asistencia técnica.
