Matriz de Comportamiento del LED
Esta página explica el comportamiento y propósito de cada indicador LED en la cámara OV10i, basado en el color y la función.
nota
Utilice esto como una referencia visual rápida durante la configuración, inspección y solución de problemas.

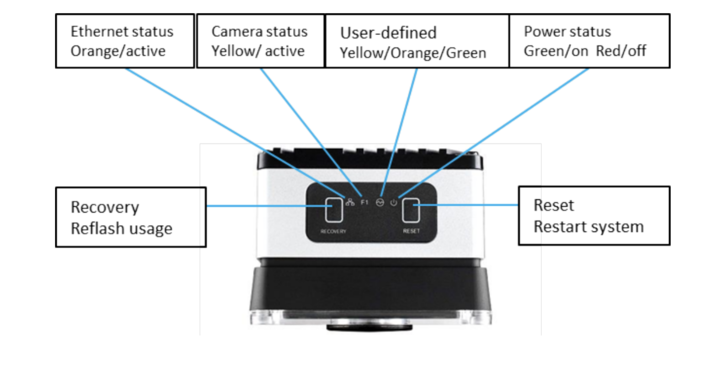

Ubicaciones y Significados de los LED
La OV10i incluye 4 indicadores LED en el panel superior del dispositivo, cada uno con un propósito distinto:
| Etiqueta del LED | Color | Función |
|---|---|---|
| Estado de Ethernet | 🟠 Naranja (Activo) | Indica enlace de red o actividad |
| Estado de la Cámara | 🟡 Amarillo (Activo) | Indica estado de captura de imagen o transmisión |
| Definido por el usuario | 🟡/🟠/🟢 Amarillo, Naranja, Verde | Reservado para comportamientos definidos por el software |
| Estado de Alimentación | 🟢 Verde (Encendido) / 🔴 Rojo (Apagado) | Indica estado de energía y salud del sistema |
Funciones de los Botones
| Botón | Función | Notas |
|---|---|---|
| Recuperación | Uso de reflash (Solo soporte) | No debe ser utilizado por los clientes |
| Reinicio | Reiniciar sistema (Reinicio seguro) | Utilice si la cámara no responde |
Tabla de Referencia Rápida de LED
| LED | Estado | Qué Significa |
|---|---|---|
| Ethernet (🟠) | Sólido o parpadeando | Enlace de red presente y activo |
| Cámara (🟡) | Sólido o parpadeando | La cámara está funcionando o capturando imágenes |
| Definido por el usuario | Varía (🟢🟡🟠) | Reservado para diagnósticos internos o mapeo de software |
| Alimentación (🟢/🔴) | Verde = Encendido | El sistema está alimentado y operativo |
| Rojo = Apagado | No se detecta energía (verifique la entrada de energía y el cable) |
Notas de Uso en Campo
- ¿El LED de Ethernet no está encendido? → Verifique la conexión del cable, el estado del switch o conflicto de IP estática
- ¿El LED de alimentación está rojo/apagado? → Confirme la entrada de 24 VDC y la conexión del conector M12
- ¿El LED de la cámara está apagado durante el disparador? → Asegúrese de que la cámara esté en modo de disparador por hardware
- ¿El LED definido por el usuario permanece naranja? → Puede indicar un estado de respaldo o no listo
