LED-Verhaltensmatrix
Diese Seite erläutert das Verhalten und den Zweck jedes LED-Indikators auf der OV10i-Kamera, basierend auf Farbe und Funktion.
hinweis
Verwenden Sie dies als schnelle visuelle Referenz während Einrichtung, Inspektion und Fehlerbehebung.

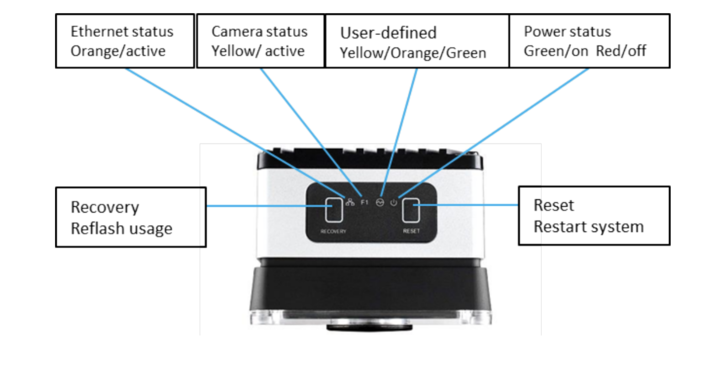

LED-Positionen & Bedeutungen
Die OV10i verfügt über 4 LED-Indikatoren auf der Oberseite des Geräts, jeweils mit einem bestimmten Zweck:
| LED-Bezeichnung | Farbe | Funktion |
|---|---|---|
| Ethernet Status | 🟠 Orange (Aktiv) | Zeigt Netzwerkverbindung oder -aktivität an |
| Camera Status | 🟡 Gelb (Aktiv) | Zeigt Bildaufnahme- oder Streaming-Status an |
| User-defined | 🟡/🟠/🟢 Gelb, Orange, Grün | Reserviert für softwaredefinierte Verhaltensweisen |
| Power Status | 🟢 Grün (Ein) / 🔴 Rot (Aus) | Zeigt Systemstromversorgung und Zustand an |
Tastenfunktionen
| Taste | Funktion | Hinweise |
|---|---|---|
| Recovery | Reflash-Verwendung (nur Support) | Nicht für Kundennutzung |
| Reset | System neu starten (sicherer Neustart) | Verwenden, wenn Kamera nicht reagiert |
LED-Schnellreferenztabelle
| LED | Zustand | Bedeutung |
|---|---|---|
| Ethernet (🟠) | Dauerhaft oder blinkend | Netzwerkverbindung vorhanden und aktiv |
| Camera (🟡) | Dauerhaft oder blinkend | Kamera läuft oder erfasst Bilder |
| User-defined | Variiert (🟢🟡🟠) | Reserviert für interne Diagnose oder Software-Zuordnung |
| Power (🟢/🔴) | Grün = Ein | System ist mit Strom versorgt und betriebsbereit |
| Rot = Aus | Keine Stromversorgung erkannt (Stromeingang und Kabel prüfen) |
Hinweise zur Feldnutzung
- Ethernet-LED leuchtet nicht? → Kabelsitz, Switch-Status oder statischen IP-Konflikt prüfen
- Power-LED rot/aus? → 24-VDC-Eingang und M12-Steckersitz überprüfen
- Camera-LED während Trigger aus? → Sicherstellen, dass die Kamera im Hardware-Trigger-Modus ist
- User-defined-LED bleibt orange? → Kann Fallback- oder Nicht-Bereit-Zustand anzeigen
