Willkommen bei OV Spark

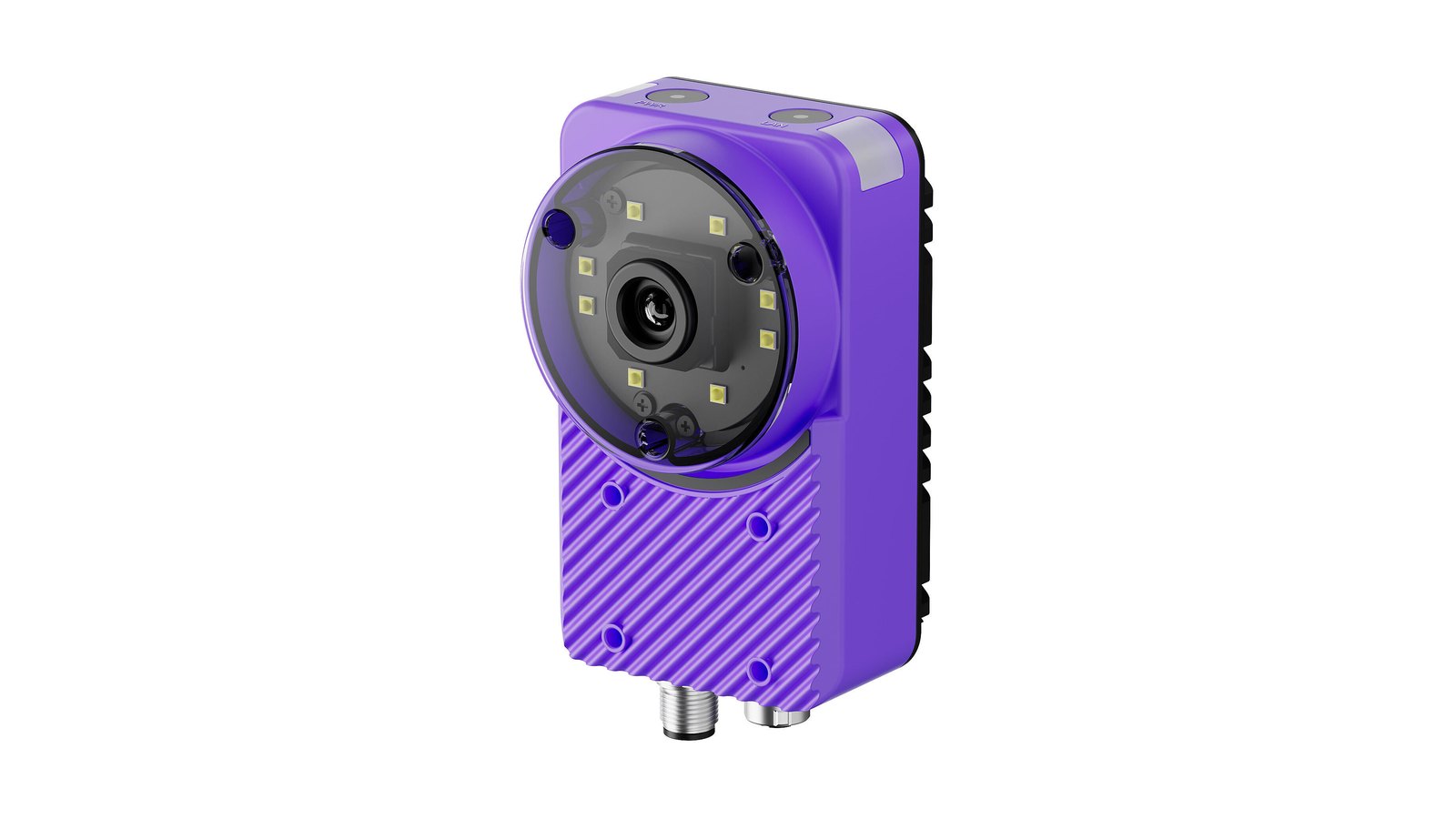

OV Spark ist Overview AIs kompakte, agentische All-in-One-Industrieinspektionskamera: ein Global-Shutter-Sensor, intelligenter Fokus und intelligente Beleuchtung, eine 12-TOPS-KI-Engine und Sparky, ein Edge-Copilot, in einem IP66-Gehäuse. Die gesamte Prüfung läuft auf der Kamera, ohne PC im Schaltschrank.

Hier starten

Arbeiten Sie die folgenden Schritte der Reihe nach durch. Jede Seite endet mit einer Schaltfläche Weiter, die Sie zur nächsten Seite führt, sodass Sie dem Pfad folgen können, ohne hierher zurückkehren zu müssen.

Hardware einrichtenBringen Sie eine Kamera ins Netzwerk, auf die Sie zugreifen können.

1. 1
   Kamera installieren

   Montieren, Spannungsversorgung und I/O verdrahten und die Status-LEDs prüfen.

   Sie benötigen: Kamera, Halterung, 24-V-Netzteil oder PoE-Adapter, M12-Kabel für I/O (bei Verwendung des PoE-Adapters nicht erforderlich)
2. 2
   Mit der Oberfläche verbinden

   Bringen Sie die Kamera in Ihr Netzwerk und öffnen Sie sie im Browser.

   Sie benötigen: Ein Laptop im selben Netzwerk
3. 3
   Oberfläche kennenlernen

   Erfahren Sie, wo Rezepte, Produktionsansichten und Einstellungen zu finden sind.

Rezept erstellenDas Rezept wird in sechs einfachen Schritten erstellt, wie unten gezeigt.

1. 4
   Rezept anlegen

   Legen Sie ein neues Rezept an, indem Sie die sechs Schritte unten in der angegebenen Reihenfolge durchlaufen.

   Sie benötigen: Reale Teile (einschließlich fehlerhafter Teile), externe Beleuchtung (optional)
2. 5
   Schritt 1: Bildaufnahme

   Erzeugen Sie ein scharfes, gleichmäßig ausgeleuchtetes Bild.

3. 6
   Schritt 2: Triggerung

   Wählen Sie eine Methode, die die Bildaufnahme der Kamera auslöst.

4. 7
   Schritt 3a: Ausrichtung einrichten

   Fügen Sie sie als ersten Block hinzu, damit die KI das Teil dynamisch nachführt. Nur überspringen, wenn eine Vorrichtung das Teil in jedem Zyklus identisch hält.

5. 8
   Schritt 3b: Prüfungen auswählen

   Wählen Sie einen Block für Ihre Prüfung. Fragen Sie Sparky, wenn Sie Unterstützung bei der Auswahl benötigen.

6. 9
   Schritt 4: Beurteilung

   Legen Sie fest, wie aus den Block-Ergebnissen ein globales OK oder NG wird.

7. 10
   Schritt 5: Ausgänge

   Legen Sie fest, welche Daten an die SPS und an die Ausgänge der Kamera gehen.

8. 11
   Schritt 6: Abschließen

   Offene Punkte beseitigen, Zusammenfassung lesen und das Rezept aktivieren.

In der Linie in Betrieb nehmenNehmen Sie die Kamera an Ihrer SPS in Betrieb.

1. 12
   Mit Ihrer SPS verbinden

   Ausgänge auf EtherNet/IP oder PROFINET abbilden.

   Sie benötigen: SPS-Zugang und Ihr Steuerungstechniker

Betrieb aufnehmenÜbergeben Sie sie an die Personen, die sie in jeder Schicht nutzen.

1. 13
   HMI in Betrieb nehmen

   Erstellen Sie die Ansicht, die Ihre Bediener beobachten.

Das sind 13 Schritte bis zu einer laufenden Prüfung. Danach überprüfen Sie unter Bibliothek die von der Kamera aufgenommenen Bilder, und Fehlerbehebung ist der Ausgangspunkt, wenn die Linie Probleme macht. Ein Begriff unklar? Im Glossar finden Sie alle.

Firmware-Version

Diese Seiten beschreiben OV Spark Firmware 2026.9.29. Prüfen Sie Ihre Version in der oberen Leiste der Kamera-Oberfläche oder unter Software-Update.

OV Spark oder OV Spark Pro?

Diese Seiten gelten für OV Spark (1280 x 960). Wenn oben links in der Kamera-Oberfläche OV Spark Pro steht, verwenden Sie stattdessen die OV Spark Pro-Dokumentation. Die Spezifikationen vergleichen beide Modelle.

Was ist bei OV Spark anders

Wenn Sie bereits eine OV10i, OV20i oder OV80i verwendet haben, gelten dieselben Konzepte: Sie erstellen ein Rezept, die Kamera erfasst Bilder bei einem Trigger, ein KI-Modell trifft eine Beurteilung, und das Ergebnis wird über digitale I/O oder einen Feldbus ausgegeben. Was sich hier ändert:

Bereich	Was neu ist
Intelligenter Fokus und Beleuchtung	Autofokus mit geschlossenem Regelkreis, in Software eingestellt statt durch Drehen eines Rings, sowie Smart Imaging, das Fokus, Belichtung und Beleuchtung für Sie wählt. 8 programmierbare weiße LEDs sind integriert, sodass die meisten Anwendungen ohne externe Beleuchtung auskommen
Optik	Dieselbe Auswahl wie beim Rest der Familie: 6 mm standardmäßig, mit 12-, 16- und 25-mm-Objektiven, die Overview vor dem Versand der Kamera montiert
Sensor	Global-Shutter-Farbsensor mit 1280 x 960 Pixeln, sodass bewegte Teile scharf bleiben
Stromversorgung	Dieselbe 24-VDC-Versorgung wie bei der übrigen Baureihe, jetzt auch Power over Ethernet über den Overview-Adapter
Umgebung	IP66, das am besten abgedichtete Gehäuse der Baureihe, für Washdown-nahe und staubige Linien
KI	12 TOPS auf dem Gerät, mit unserem Edge-Copilot Sparky (Cloud optional), und Defect Studio über die Cloud direkt in die Oberfläche integriert

Wie die Oberfläche aufgebaut ist

Fünf Bereiche im linken Seitenpanel spiegeln den tatsächlichen Aufbau und Betrieb einer Linie wider:

Bereich	Was er enthält	Verwenden Sie ihn, um
Inspection	Alle Rezepte, Rezept-Editor	eine Prüfung zu erstellen und zu validieren
In Production	HMI, Library	die Linie zu betreiben und erfasste Bilder zu überprüfen
Integration	Industrial Ethernet, Remote-Speicher, HTTP API, I/O Live Monitor, Diagnoseprotokolle	die Kamera in eine SPS, ein MES oder einen Dateiserver einzubinden
Settings	Audit-Logs, Benutzer und Berechtigungen, Systemeinstellungen, Software-Update	das Gerät zu verwalten
Agentic Tools	Sparky, Defect Studio	KI-Unterstützung beim Erstellen eines Rezepts oder beim Generieren von Fehlerbeispielen zu erhalten

Das Wasserfallprinzip gilt weiterhin

Wie bei jeder Overview-Kamera steht die Bildaufnahme an erster Stelle. Wenn Sie Fokus, Belichtung oder Beleuchtung nach der Aufnahme der Trainingsbilder ändern, müssen Sie neu aufnehmen und neu trainieren. Richten Sie das Bild korrekt ein, bevor Sie den Rest des Rezepts aufbauen.

Wenn Sie Hilfe benötigen

• Fehlerbehebung: Starten Sie bei dem, was Sie sehen, und gelangen Sie zur wahrscheinlichen Ursache
• Glossar: jeder Begriff, den diese Seiten und die Kamera verwenden, in klaren Worten
• Durchgearbeitetes Beispiel: eine reale Prüfung, von Anfang bis Ende aufgebaut

Referenz

Diese benötigen Sie nicht für den Einstieg, aber hier finden Sie die konkreten Zahlen.

• Technische Spezifikationen: Sensor, Prozessor, Stromversorgung, Umgebung, Sichtfeld
• Pinbelegungen: der M12-12-Pin-Steckverbinder, Aderfarben sowie Eingangs- und Ausgangsschaltungen
• Power over Ethernet: Betrieb der Kamera über ein einziges Kabel
• SPS-Handshakes: die Trigger-, Ergebnis- und Rezeptumschaltsequenzen für Ihren Steuerungstechniker
