Schritt 1: Bildaufnahme

Die Bildaufnahme bestimmt, was die Kamera tatsächlich sieht. Jeder spätere Schritt baut auf diesem Bild auf, daher lohnt es sich, in diesen einen Schritt besonders viel zu investieren.

Kurz gesagt

• Drücken Sie Smart imaging, wählen Sie den am besten aussehenden Kandidaten aus und justieren Sie nur bei Bedarf manuell nach
• Streben Sie ein scharfes, gleichmäßig ausgeleuchtetes Bild an, auf dem Sie den Defekt mit eigenen Augen erkennen können
• Halten Sie die Belichtung bei einer bewegten Linie kurz und gleichen Sie fehlendes Licht zuerst durch LED-Helligkeit und erst dann durch Verstärkung aus
• Legen Sie das Bild fest, bevor Sie etwas anlernen – eine spätere Änderung bedeutet erneutes Anlernen

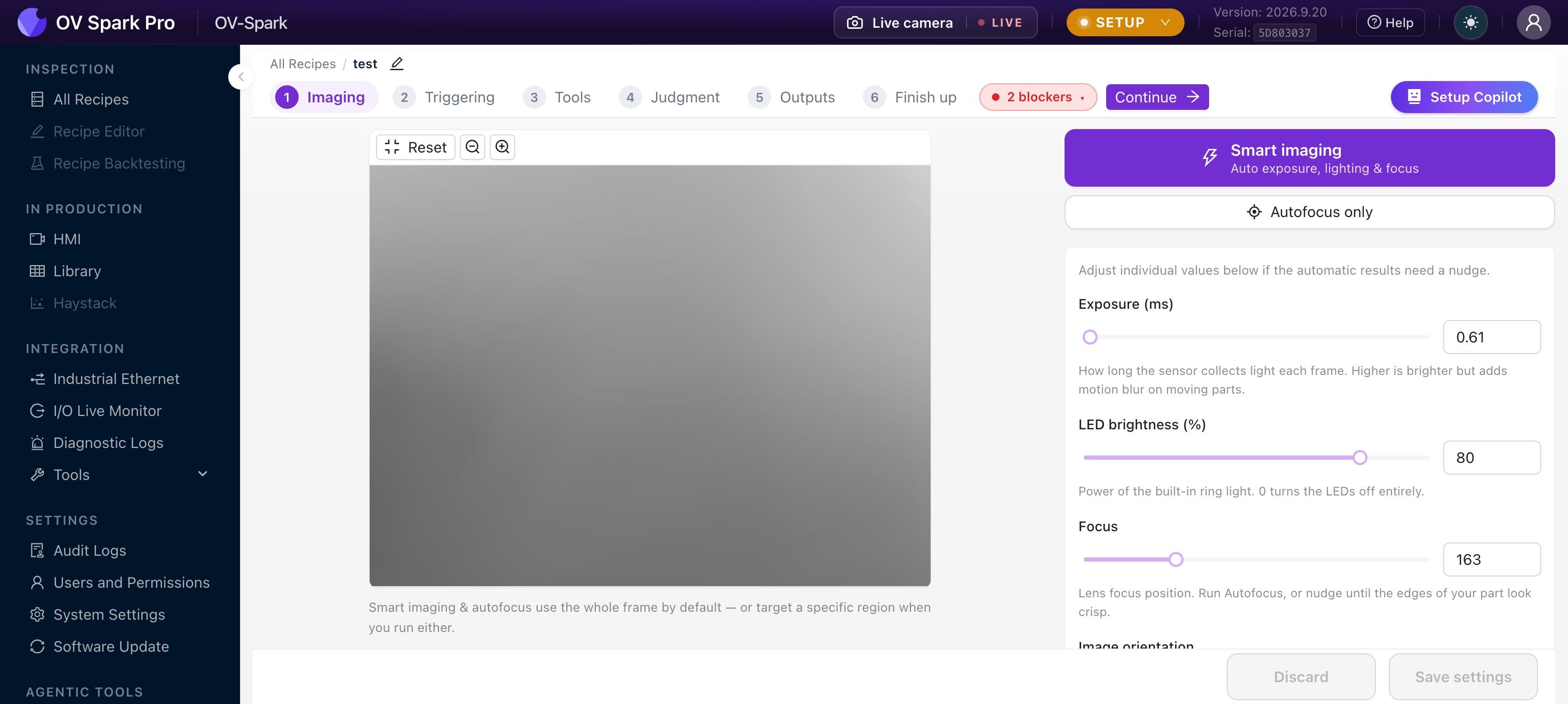

Beginnen Sie mit den automatischen Schaltflächen

Schaltfläche	Funktion
Smart imaging	Stellt Belichtung, Beleuchtung und Fokus gemeinsam ein
Autofocus only	Führt die Fokusroutine aus und lässt Belichtung und Beleuchtung unverändert

Wenn Sie eine der beiden drücken, fragt die Kamera, worauf optimiert werden soll: Whole frame oder Draw a region in der Live-Ansicht. Zeichnen Sie eine Region um das zu prüfende Merkmal, wenn der Rest der Szene deutlich heller oder dunkler ist oder wenn der Hintergrund in einer anderen Tiefe liegt.

Smart imaging ändert Ihre Einstellungen nicht stillschweigend. Es nimmt mehrere Kandidaten mit unterschiedlichen Belichtungen, mit ein- und ausgeschalteten LEDs, auf und fordert Sie auf, Choose the best-looking image auszuwählen. Einer ist als Recommended gekennzeichnet. Wählen Sie den aus, auf dem Ihr Defekt am deutlichsten zu sehen ist, und bestätigen Sie dann mit Apply these settings.

Beurteilen Sie die Kandidaten nach dem Defekt, nicht nach der Bildästhetik

Der empfohlene Kandidat ist in der Regel das insgesamt am besten ausbalancierte Bild. Das ist nicht immer das Bild, auf dem ein feiner Kratzer oder ein kontrastarmer Druck am besten erkennbar ist. Schauen Sie auf das Merkmal, das für Sie tatsächlich zählt.

Manuell nachjustieren

Einstellung	Was sie steuert	Worauf achten
Exposure (ms)	Wie lange der Sensor Licht sammelt	Länger ist heller, aber bewegte Teile verschwimmen
LED brightness (%)	Leistung des integrierten Ringlichts	0 schaltet es komplett aus
Focus	Objektivposition, angesteuert durch den Autofokusmotor	Nachjustieren, bis Kanten im vollen Zoom scharf sind
Image orientation	Dreht das Bild passend zur Montage	Vor dem Zeichnen einer Region einstellen
Lighting mode	Verhalten der integrierten LEDs: Off, Strobe oder Always on	Siehe unten

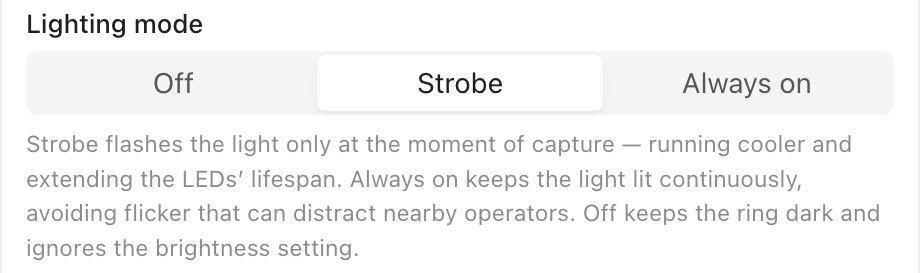

Lighting mode

Modus	Funktion	Verwenden, wenn
Strobe	LEDs blitzen nur im Moment der Aufnahme	Die meisten Linien. Läuft kühler und verlängert die LED-Lebensdauer
Always on	LEDs leuchten dauerhaft	Flackern würde in der Nähe arbeitende Bediener stören
Off	Hält den Ring dunkel und ignoriert LED brightness	Sie beleuchten das Teil mit externen Lichtquellen oder die integrierten LEDs verursachen Reflexionen

Off ist nicht dasselbe wie Helligkeit 0

Beide lassen den Ring dunkel, aber Off behält Ihren Helligkeitswert für den Fall bei, dass Sie wieder umschalten. Verwenden Sie Off, um das Teil unter externem Licht zu testen, und kehren Sie zu Strobe zurück, ohne die Einstellung neu eingeben zu müssen.

Kein Zoom bei OV Spark

OV Spark verfügt nicht über die Zoom-Steuerung; dies ist eine Funktion von OV Spark Pro. Um mehr Details an einem kleinen Teil zu erhalten, bringen Sie die Kamera näher heran oder verwenden Sie ein längeres Objektiv.

Unter Advanced settings:

Einstellung	Verwenden, wenn
Gain (dB)	Sie kein Licht hinzufügen und die Belichtung nicht verlängern können. Es hellt das Bild auf, erzeugt aber Rauschen
LED ring mode	Sie ein anderes Beleuchtungsmuster als die Standardeinstellung benötigen
White balance mode und temperature	Die Farbe wichtig ist, wie z. B. bei Farbabgleich

Weißabgleich vor der Verwendung von Farbabgleich festlegen

Der automatische Weißabgleich passt sich jedes Mal neu an, wenn sich die Farbe im Bild ändert – also genau das, was der Farbabgleich zu messen versucht. Wenn das Rezept ein Farbabgleich-Tool enthält, stellen Sie hier zuerst einen festen Weißabgleich ein.

So sieht ein gutes Bild aus

• Scharf: Das Merkmal hat im vollen Zoom klare Kanten
• Gleichmäßig ausgeleuchtet: keine überstrahlten Lichter und keine schwarzen Schatten dort, wo sich das Merkmal befindet
• Konsistent: Zehn aufeinanderfolgende Aufnahmen sehen gleich aus
• Gut ausgefüllt: Das Teil nimmt den größten Teil des Bildes ein, damit die KI genügend Pixel zur Verfügung hat

Der ehrliche Test

Wenn Sie den Defekt im Kamerabild selbst nicht erkennen können, wird die KI ihn ebenfalls nicht lernen. Beheben Sie das jetzt mit Beleuchtung und Positionierung. Keine Menge an Trainingsdaten rettet ein Bild, auf dem der Defekt unsichtbar ist.

Bewegte Teile

OV Spark hat einen Global Shutter, daher wird ein bewegtes Teil nicht verzerrt. Es kann dennoch verschwimmen, da sich das Teil weiterbewegt, während der Sensor Licht sammelt.

Die Regel: Das Teil sollte sich während der Belichtung um weniger als etwa ein Pixel bewegen. Wenn Kanten auf einer bewegten Linie weich aussehen, verkürzen Sie die Belichtung und gleichen Sie das verlorene Licht zuerst mit LED brightness und erst dann mit Gain aus.

Die Optik-Rechner von Overview umfassen Max Part Speed, Field of View, Mounting Distance und Min Defect Size. Wählen Sie Ihre Kamera unter Camera Model.

Warum dieser Schritt an erster Stelle steht

Eine spätere Änderung des Bildes bedeutet erneutes Anlernen

Tools lernen aus den Bildern, mit denen sie trainiert wurden. Ändern Sie nach dem Anlernen Fokus, Belichtung, Beleuchtung, Ausrichtung oder Montage, stimmt das, was die Kamera sieht, nicht mehr mit dem Gelernten überein. Nehmen Sie Ihre Beispiele neu auf und lernen Sie erneut an.

Deshalb ist die Bildaufnahme Schritt 1 und keine Feinarbeit zum Schluss.
