第一步：成像

成像决定了相机实际看到什么。后续每一步都建立在这张图像之上，因此这是唯一值得过度投入的步骤。

简而言之

• 按 Smart imaging，选择效果最佳的候选图像，仅在必要时手动微调
• 力求图像清晰、照明均匀，能用肉眼看到缺陷
• 在运动产线上保持短曝光，优先通过 LED 亮度而非增益来补光
• 在训练任何模型之前固定好图像设置，因为后期更改意味着要重新训练

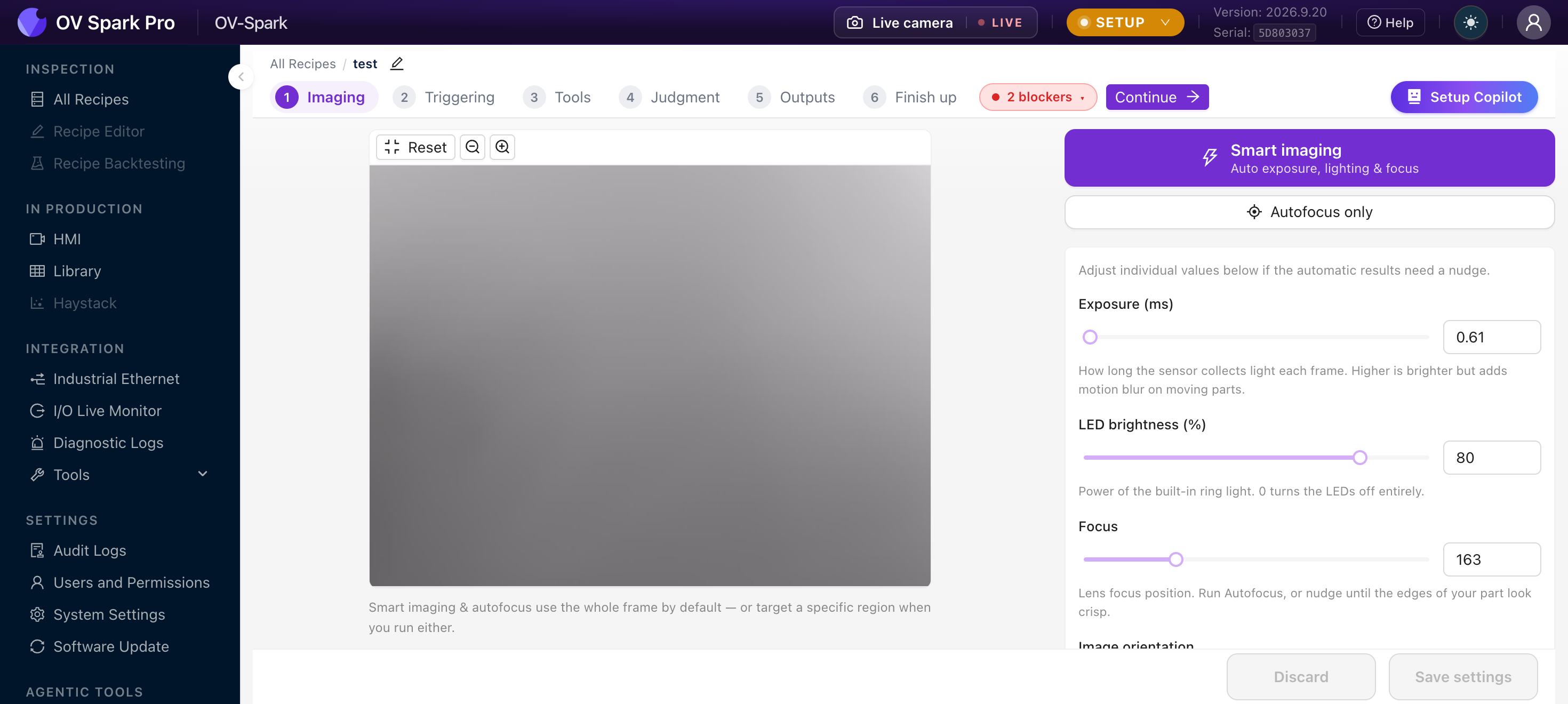

从自动按钮开始

按钮	作用
Smart imaging	同时设置曝光、照明和对焦
Autofocus only	仅运行对焦程序，不改动曝光和照明

按下任一按钮时，相机会询问优化目标：Whole frame（整幅画面），或在实时视图上 Draw a region（绘制区域）。当场景其余部分比待检特征明显更亮或更暗，或背景位于不同景深时，围绕待检特征绘制一个区域。

Smart imaging 不会悄悄更改您的设置。它会以不同的曝光、LED 开关组合捕获一组候选图像，并请您 Choose the best-looking image。其中一张会被标记为 Recommended。选择缺陷最清晰的那张，然后点击 Apply these settings。

以缺陷为准评估候选图像，而不是看图像是否好看

推荐的候选图像通常是整体最平衡的图像。但那不一定是浅划痕或低对比度印字最明显的那张。请关注您真正在意的特征。

手动微调

设置	控制内容	注意事项
Exposure (ms)	传感器采集光线的时长	时间越长越亮，但运动中的部件会模糊
LED brightness (%)	内置环形灯的功率	0 表示完全关闭
Focus	由自动对焦电机驱动的镜头位置	在全缩放下微调直至边缘清晰
Image orientation	旋转图像以匹配安装方向	在绘制任何区域之前设定
Lighting mode	内置 LED 的工作方式：Off、Strobe 或 Always on	见下文

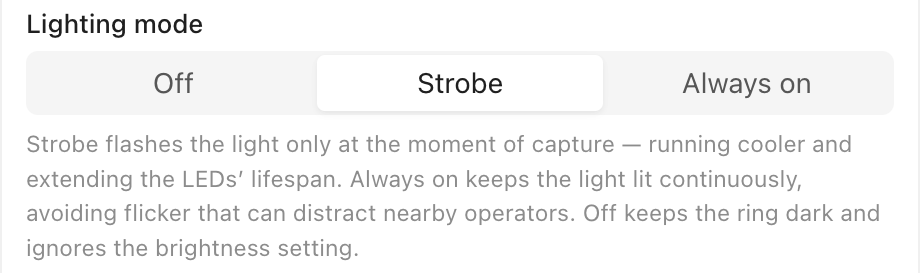

照明模式

模式	作用	适用场景
Strobe	仅在捕获瞬间闪烁 LED	大多数产线。运行温度更低，LED 寿命更长
Always on	始终点亮 LED	闪烁会干扰附近作业的操作员时
Off	保持环形灯熄灭，忽略 LED brightness	您使用自己的外部光源照亮部件，或内置 LED 产生眩光时

Off 与亮度为 0 不同

两者都会熄灭环形灯，但 Off 会保留您的亮度值，以便切换回来时使用。使用 Off 可在外部光源下试拍，然后无需重新输入设置即可切回 Strobe。

OV Spark 无缩放功能

OV Spark 没有 Zoom 控件；这是 OV Spark Pro 的功能。要获取小部件的更多细节，请将相机移近或使用更长焦距的镜头。

在 Advanced settings 下：

设置	适用场景
Gain (dB)	无法增加光照、也无法延长曝光时。它会提亮图像但引入噪声
LED ring mode	需要不同于默认的照明模式时
White balance mode 和 temperature	颜色很重要时，Color Match 就需要

使用 Color Match 前先固定白平衡

自动白平衡会在画面中颜色变化时重新适应，而这正是 Color Match 试图测量的内容。如果程序中包含 Color Match 工具，请先在此设置固定白平衡。

好图像的标准

• 清晰：在最大缩放下，特征具有锐利的边缘
• 光照均匀：没有过曝的高光，特征所在位置也没有黑色阴影
• 一致性：连续十次捕获的图像看起来一致
• 充满画面：零件占据画面的大部分，让 AI 有足够的像素可以处理

诚实的检验标准

如果您自己都无法在相机图像中看到缺陷，那么 AI 也学不会它。现在就通过光照和位置来解决这个问题。没有任何数量的训练数据能够拯救一张缺陷不可见的图像。

运动中的零件

OV Spark 采用全局快门，因此运动中的零件不会发生畸变。但它仍然可能模糊，因为在传感器收集光线的过程中零件一直在移动。

规则是：在曝光期间，零件的移动应小于约一个像素。如果运动产线上的边缘看起来发软，请缩短曝光时间，并优先用 LED 亮度、其次用增益来补偿损失的光量。

Overview 的光学计算器包含最大零件速度、视场、安装距离和最小缺陷尺寸等工具。请在相机型号下选择您的相机。

为什么这一步要先做

事后更改图像意味着需要重新训练

工具是基于训练时使用的图像来学习的。训练后如果更改对焦、曝光、光照、朝向或安装位置，相机看到的内容就与它所学到的不再匹配。需要重新捕获样本并重新训练。

这就是为什么图像设置是第 1 步，而不是最后的点缀。
