OV Spark 技术规格
OV Spark 工业 AI 相机的完整硬件规格，包括传感器、处理器、光学系统、I/O、电源、尺寸及视野范围。
图像传感器
| 参数 | 规格 | 备注 |
|---|---|---|
| 传感器 | OmniVision OG05B20 | 工业级 |
| 捕获分辨率 | 1.2 MP，1280 (H) x 960 (V) | 从 5 MP 传感器缩放的完整视野 |
| 帧率 | 30 fps | 最大值 |
| 传感器尺寸 | 1/2.53" | |
| 像素尺寸 | 2.2 x 2.2 µm | |
| 快门类型 | 全局快门 | 抗运动模糊，运动中部件无变形 |
| 彩色 / 单色 | 彩色 | RGB |
OV Spark 和 OV Spark Pro
OV Spark 有两种型号，采用相同的硬件。当前唯一的区别在于每次捕获的像素数量。
| OV Spark | OV Spark Pro | |
|---|---|---|
| 捕获分辨率 | 1280 x 960 (1.2 MP) | 2592 x 1944 (5 MP) |
| 帧率 | 30 fps | 30 fps |
| 视野 | 相同的完整视野，相同的镜头 | 相同的完整视野，相同的镜头 |
| 1 m 宽画面中的细节 | 约 0.8 mm/像素 | 约 0.4 mm/像素 |
| 缩放 | 不可用 | 1x、2x 或 4x 中心缩放 |
| 工具、I/O、外壳、软件 | 相同 | 相同 |
OV Spark 捕获整个场景并缩小图像，因此不会裁剪任何内容；每个像素覆盖的距离只是增加了一倍。当您需要查看的最小物体在 1280 x 960 下仍能跨越若干像素时，选择 OV Spark；否则选择 OV Spark Pro。
要查看您拥有的型号，请查看相机界面左上角的名称：显示 OV Spark 或 OV Spark Pro。
区域和模板以传感器像素存储，不会进行重新缩放，因此程序仅能导入到相同分辨率的相机中。请在实际运行的型号上构建每个程序。
处理器系统
| 组件 | 规格 | 详情 |
|---|---|---|
| 平台 | Qualcomm QCS6490 | |
| AI 加速 | 第 6 代 AI 引擎，最高 12 TOPS | 设备端推理 |
| CPU | 8 核 Kryo 670 (ARM v8.2, 64 位) | 最高 2.1 GHz |
| GPU | Adreno 643L，最高 812 MHz | OpenGL ES 3.2、Vulkan、OpenCL 2.0、DirectX 12 |
| DSP | Hexagon 处理器 | |
| ISP | Spectra ISP 570L | 硬件图像信号处理 |
| 内存 | 8 GB LPDDR5 | |
| 存储 | 128 GB UFS |
光学系统
| 参数 | 规格 | 备注 |
|---|---|---|
| 镜头 | 标配 6 mm | 另可选 12、16 和 25 mm，由 Overview 在相机出厂前装配。请联系 support@overview.ai 与 Overview 工程师沟通 |
| 对焦 | 闭环 VCM 自动对焦 | 通过软件设置；无手动对焦环 |

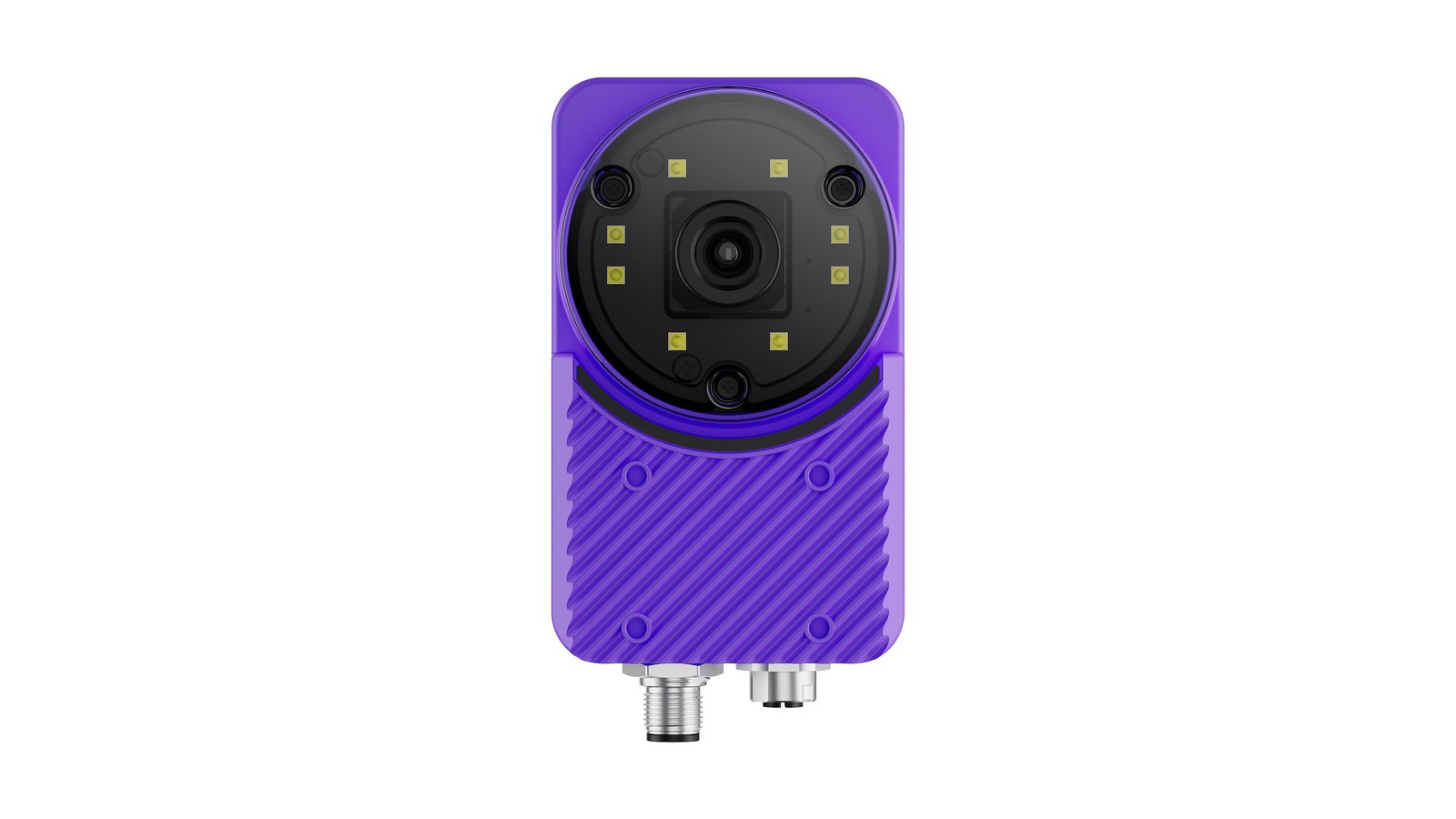

| 照明 | 8 x PWM 白光 LED，可编程 | 内置于相机 |
| 同步 | 自由运行或软件触发 |
与使用 C 口镜头并通过手动对焦的 OV80i 不同，OV Spark 采用带闭环反馈的音圈电机。您在界面中设置对焦，相机会保持该设置。没有需要旋转的对焦环。
视野

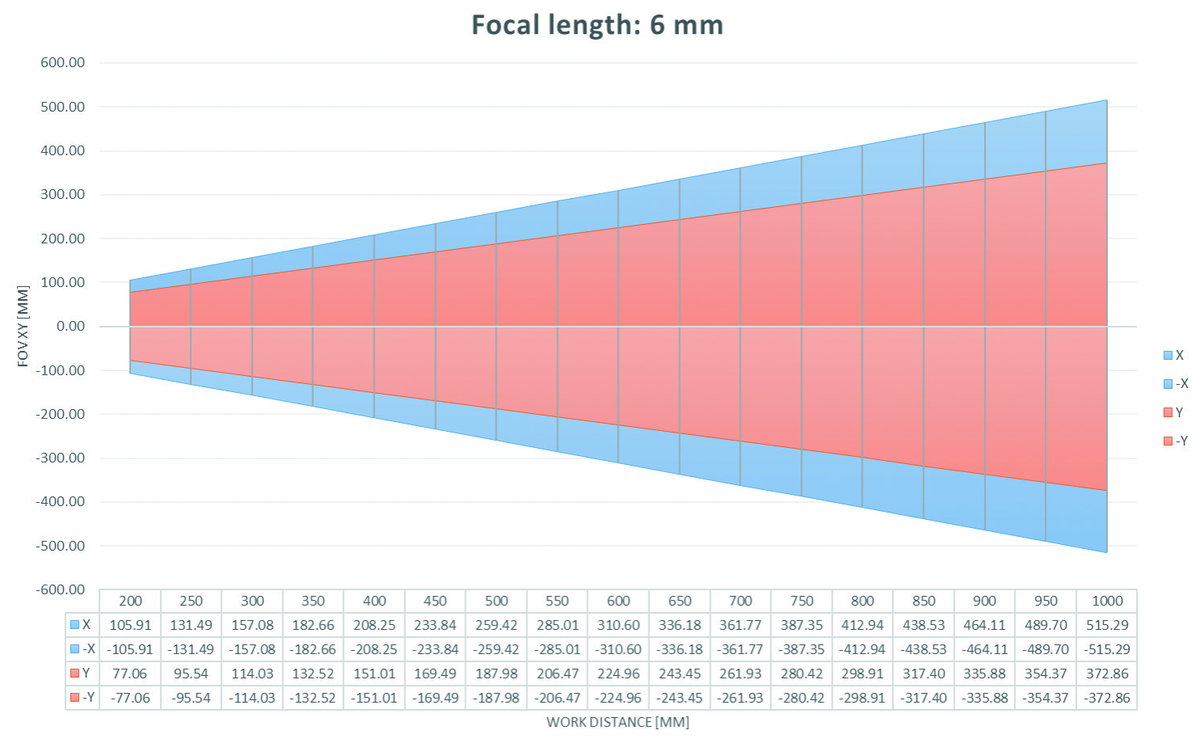

搭配 6 mm 镜头时，视野为 54.2° x 40.6°：
| 工作距离 | 视野 (H x V)，6 mm 镜头 |
|---|---|
| 200 mm | 211.8 x 154.1 mm |
| 1000 mm | 1030.6 x 745.7 mm |
使用此图表来检查在预期安装高度下，被检部件是否占据画面的有效比例。如果部件在画面中过小，AI 可供学习的像素就会减少。
视野计算器
移动滑块至您的安装距离，查看相机的视野范围。添加您的部件尺寸以检查是否适合。
视场计算器
使用标准 6 mm 镜头时，相机从您的安装距离能看到的范围。
输入您的零件尺寸，查看它在相机视野中的效果。
工作距离从镜头前端到零件测量。数据基于 6 mm 镜头的完整画面，与 Overview 的 光学计算器 一致，这些工具还可计算安装距离、最小缺陷尺寸和最大零件速度。
将相机往后移可以显示更多的部件内容，但相同的像素会分散到更多毫米上，因此小缺陷会变得更难以识别。请在整个部件仍能完全容纳的前提下，将相机安装得尽可能靠近。
有关安装距离、最小缺陷尺寸和最大部件速度，请使用 Overview 的 光学计算器，并在 Camera Model 下选择您的相机。
电源
| 参数 | 规格 | 备注 |
|---|---|---|
| 输入电压 | 19–24 VDC | 通过 M12 12 针电源与 I/O 连接器 |
| 最大功率 | 17 W | 数据手册额定值 |
| 实测峰值电流 | 约 12 W | 相机正常运行时的实际功耗 |
| 以太网供电 | IEEE 802.3af / 802.3at | 需要 Overview PoE 适配器 CB-POE25-RJ45F-M12A12F-1 |
实测峰值在选择 PoE 电源时至关重要：约 12 W 可在 802.3af 为设备保证的 12.95 W 范围内。请参阅 以太网供电。
I/O 与连接
| 接口 | 规格 |
|---|---|
| 以太网 | 1 x 10/100/1000 Base-T（M12 连接器） |
| USB | 1 x USB 3.0 Type A |
| Micro USB | 仅用于恢复模式 |
| 数字输入 | 2 路（光电隔离） |
| 数字输出 | 1 路，加 1 路共享数字输出 / 频闪输出 |
| 电源与 I/O | M12 12 针连接器 |
| PoE | 802.3af / 802.3at，通过 Overview 适配器 |
完整的引脚分配和接线电路请参阅 引脚定义 页面。
环境与合规性
| 参数 | 规格 |
|---|---|
| 工作温度 | 0 至 45 °C |
| 运行时振动 | 5 Grms |
| 外壳防护等级 | IP66 |
| 合规认证 | CE、FCC |
尺寸
70 mm (宽) x 116 mm (高) x 53 mm (深)
通过 M3 螺纹孔安装，每个面上四个：
| 面 | 布局 |
|---|---|
| 后面 | 4 x M3，50 x 50 mm 布局 |
| 前面 | 4 x M3，36 x 30 mm 布局 |
电源/IO 和以太网连接器均从外壳的底部引出。
相机及三种安装支架的 3D 模型和 2D 图纸请参阅 CAD 模型和 2D 图纸。
M12 连接器在接上电缆后会在 116 mm 机身高度下方增加约 30 mm。在规划支架时，请考虑电缆的弯曲半径。
软件
| 项目 | 规格 |
|---|---|
| 操作系统 | 基于 Yocto 的 BSP，Linux 内核 6.6 |
| 界面 | 基于浏览器，无需安装客户端软件 |
