Thông Số Kỹ Thuật OV Spark
Thông số kỹ thuật phần cứng đầy đủ cho camera AI công nghiệp OV Spark, bao gồm cảm biến, bộ xử lý, quang học, I/O, nguồn điện, kích thước và trường nhìn.
Cảm biến hình ảnh
| Thông số | Thông số kỹ thuật | Ghi chú |
|---|---|---|
| Cảm biến | OmniVision OG05B20 | Cấp công nghiệp |
| Độ phân giải chụp | 1.2 MP, 1280 (H) x 960 (V) | Trường nhìn đầy đủ, được giảm tỷ lệ từ cảm biến 5 MP |
| Tốc độ khung hình | 30 fps | Tối đa |
| Kích thước cảm biến | 1/2.53" | |
| Kích thước pixel | 2.2 x 2.2 µm | |
| Loại màn trập | Global shutter | Miễn nhiễm chuyển động, không bị méo trên các bộ phận di chuyển |
| Màu / đơn sắc | Màu | RGB |
OV Spark và OV Spark Pro
OV Spark có hai model trên cùng một phần cứng. Hiện tại, điểm khác biệt duy nhất là số lượng pixel mỗi lần chụp.
| OV Spark | OV Spark Pro | |
|---|---|---|
| Độ phân giải chụp | 1280 x 960 (1.2 MP) | 2592 x 1944 (5 MP) |
| Tốc độ khung hình | 30 fps | 30 fps |
| Trường nhìn | Trường nhìn đầy đủ như nhau, với cùng ống kính | Trường nhìn đầy đủ như nhau, với cùng ống kính |
| Chi tiết trên khung hình rộng 1 m | khoảng 0.8 mm mỗi pixel | khoảng 0.4 mm mỗi pixel |
| Zoom | Không có | 1x, 2x hoặc 4x ở trung tâm |
| Công cụ, I/O, vỏ, phần mềm | Giống nhau | Giống nhau |
OV Spark chụp toàn bộ cảnh và giảm tỷ lệ xuống, vì vậy không có gì bị cắt; mỗi pixel chỉ đơn giản là bao phủ gấp đôi khoảng cách. Chọn OV Spark khi vật nhỏ nhất bạn cần nhìn thấy vẫn trải trên vài pixel ở 1280 x 960, và chọn OV Spark Pro khi không như vậy.
Để xem bạn có model nào, hãy nhìn vào tên ở phía trên bên trái giao diện camera: nó sẽ hiển thị OV Spark hoặc OV Spark Pro.
Các region và template được lưu trữ theo pixel cảm biến và không bao giờ được điều chỉnh tỷ lệ, vì vậy một recipe chỉ import được vào camera có cùng độ phân giải. Hãy xây dựng từng recipe trên model mà nó sẽ chạy.
Hệ thống bộ xử lý
| Thành phần | Thông số kỹ thuật | Chi tiết |
|---|---|---|
| Nền tảng | Qualcomm QCS6490 | |
| Tăng tốc AI | AI Engine thế hệ thứ 6, lên đến 12 TOPS | Suy luận trên thiết bị |
| CPU | 8 nhân Kryo 670 (ARM v8.2, 64-bit) | Lên đến 2.1 GHz |
| GPU | Adreno 643L, lên đến 812 MHz | OpenGL ES 3.2, Vulkan, OpenCL 2.0, DirectX 12 |
| DSP | Hexagon Processor | |
| ISP | Spectra ISP 570L | Xử lý tín hiệu hình ảnh bằng phần cứng |
| Bộ nhớ | 8 GB LPDDR5 | |
| Lưu trữ | 128 GB UFS |
Hệ thống quang học
| Thông số | Thông số kỹ thuật | Ghi chú |
|---|---|---|
| Ống kính | 6 mm tiêu chuẩn | 12, 16 và 25 mm cũng có sẵn, được Overview lắp đặt trước khi camera xuất xưởng. Liên hệ support@overview.ai để trao đổi với kỹ sư Overview |
| Lấy nét | Autofocus VCM vòng kín | Thiết lập trong phần mềm; không có vòng lấy nét thủ công |

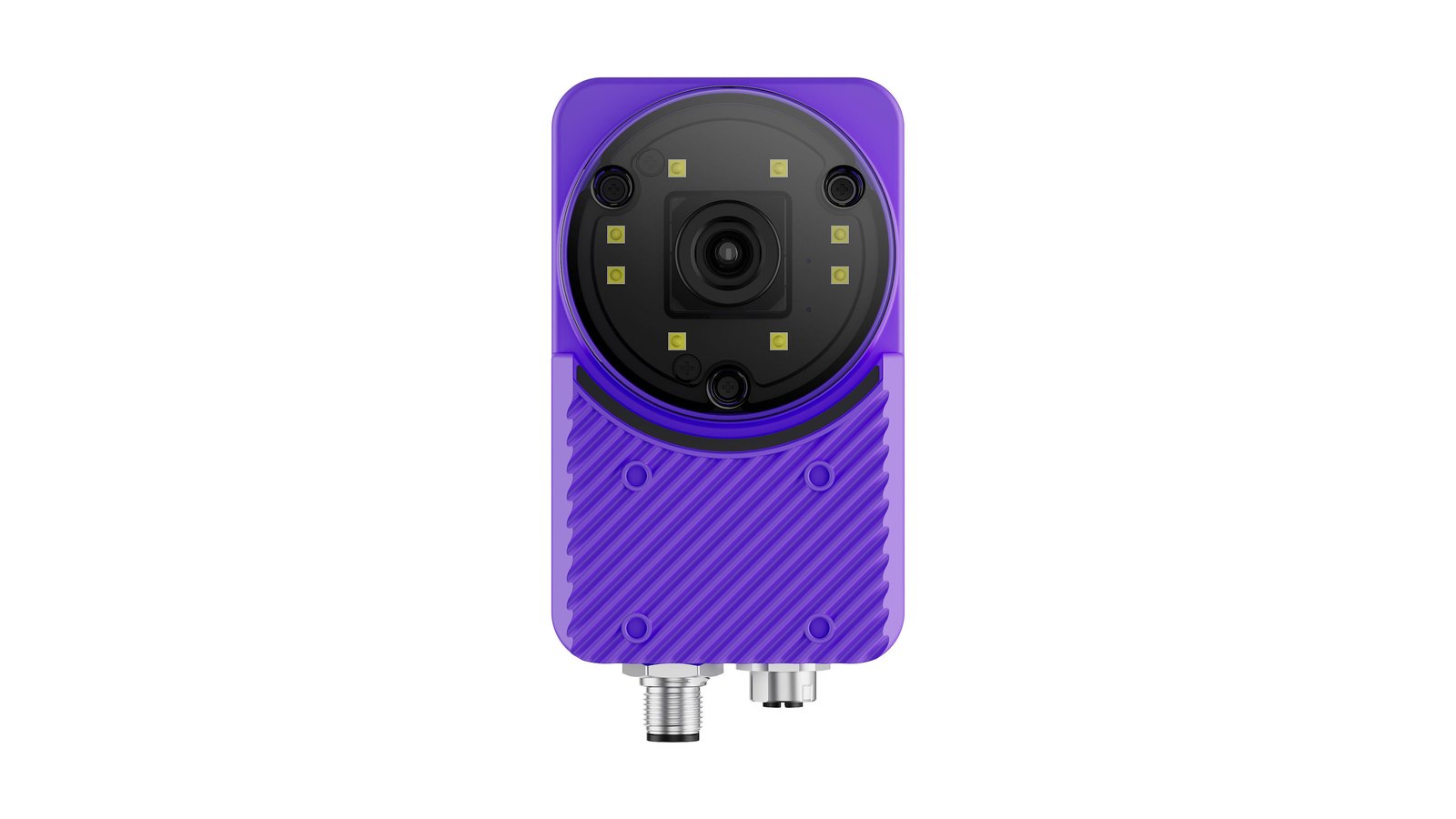

| Chiếu sáng | 8 x đèn LED trắng PWM, có thể lập trình | Tích hợp trong camera |
| Đồng bộ hóa | Free-run hoặc software trigger |
Không giống như OV80i sử dụng ống kính ngàm C được lấy nét bằng tay, OV Spark có động cơ voice coil với phản hồi vòng kín. Bạn đặt lấy nét trong giao diện và camera sẽ giữ nguyên. Không có vòng lấy nét để xoay.
Trường nhìn

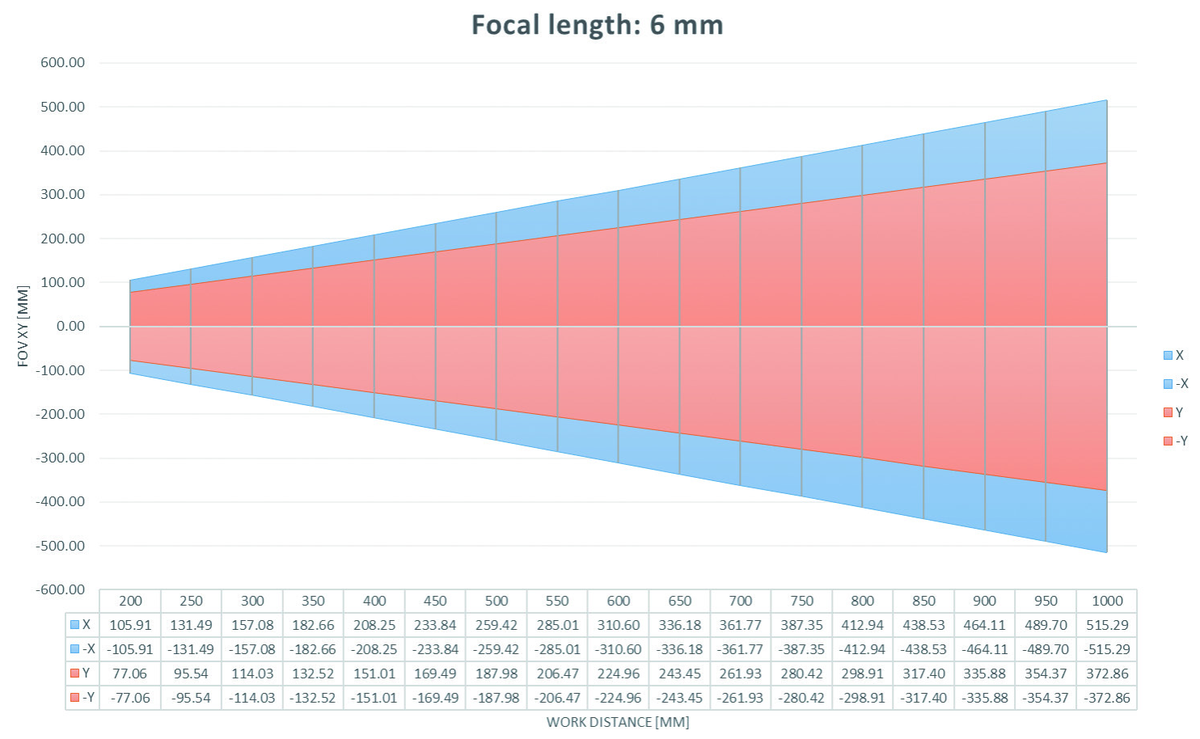

Với ống kính 6 mm, trường nhìn là 54.2° x 40.6°:
| Khoảng cách làm việc | Trường nhìn (H x V), ống kính 6 mm |
|---|---|
| 200 mm | 211.8 x 154.1 mm |
| 1000 mm | 1030.6 x 745.7 mm |
Sử dụng biểu đồ để kiểm tra xem bộ phận của bạn có chiếm phần hữu ích của khung hình ở chiều cao lắp đặt dự kiến hay không. Nếu bộ phận nhỏ trong khung hình, AI sẽ có ít pixel hơn để học.
Máy tính trường nhìn
Di chuyển thanh trượt đến khoảng cách lắp đặt của bạn để xem camera nhìn thấy bao nhiêu. Thêm kích thước bộ phận của bạn để kiểm tra xem có vừa không.
Công cụ tính trường nhìn
Phạm vi camera nhìn thấy từ khoảng cách lắp đặt của bạn, với ống kính 6 mm tiêu chuẩn.
Nhập kích thước sản phẩm để xem trong trường nhìn của camera.
Khoảng cách làm việc được đo từ mặt trước ống kính đến sản phẩm. Các số liệu áp dụng cho toàn khung hình với ống kính 6 mm, và khớp với công cụ tính thông số quang học của Overview, công cụ này cũng tính khoảng cách lắp đặt, kích thước lỗi nhỏ nhất và tốc độ di chuyển tối đa của sản phẩm.
Lùi camera ra xa sẽ thấy nhiều bộ phận hơn, nhưng cùng số pixel đó sẽ trải trên nhiều milimet hơn, khiến các defect nhỏ khó nhìn thấy hơn. Lắp camera càng gần càng tốt miễn là toàn bộ bộ phận vẫn vừa khung hình.
Để biết khoảng cách lắp đặt, kích thước defect tối thiểu và tốc độ bộ phận tối đa, hãy sử dụng công cụ tính quang học của Overview và chọn camera của bạn trong mục Camera Model.
Nguồn điện
| Thông số | Thông số kỹ thuật | Ghi chú |
|---|---|---|
| Điện áp đầu vào | 19–24 VDC | Thông qua đầu nối Power & I/O M12 12-pin |
| Công suất tối đa | 17 W | Theo datasheet |
| Mức tiêu thụ đỉnh đo được | khoảng 12 W | Mức tiêu thụ thực tế của camera trong hoạt động bình thường |
| Power over Ethernet | IEEE 802.3af / 802.3at | Yêu cầu bộ chuyển đổi PoE của Overview CB-POE25-RJ45F-M12A12F-1 |
Mức đỉnh đo được là yếu tố quan trọng khi chọn nguồn PoE: khoảng 12 W nằm trong 12.95 W mà 802.3af đảm bảo tại thiết bị. Xem Power over Ethernet.
I/O và kết nối
| Giao diện | Thông số kỹ thuật |
|---|---|
| Ethernet | 1 x 10/100/1000 Base-T (đầu nối M12) |
| USB | 1 x USB 3.0 Type A |
| Micro USB | Chỉ dùng cho recovery mode |
| Digital inputs | 2 (cách ly quang) |
| Digital outputs | 1, cộng với 1 digital output / strobe out dùng chung |
| Power & I/O | Đầu nối M12 12-pin |
| PoE | 802.3af / 802.3at, qua bộ chuyển đổi Overview |
Toàn bộ sơ đồ chân và mạch đấu dây có trong trang Pinouts.
Môi trường và tuân thủ
| Thông số | Thông số kỹ thuật |
|---|---|
| Nhiệt độ vận hành | 0 đến 45 °C |
| Rung động trong vận hành | 5 Grms |
| Cấp bảo vệ vỏ | IP66 |
| Tuân thủ | CE, FCC |
Kích thước
70 mm (W) x 116 mm (H) x 53 mm (D)
Lắp đặt qua lỗ ren M3, bốn lỗ trên mỗi mặt:
| Mặt | Kiểu bố trí |
|---|---|
| Mặt sau | 4 x M3 trên kiểu 50 x 50 mm |
| Mặt trước | 4 x M3 trên kiểu 36 x 30 mm |
Cả đầu nối power/IO và Ethernet đều thoát ra ở mặt dưới của vỏ.
Mô hình 3D và bản vẽ 2D của camera và ba giá đỡ lắp đặt có trong Mô hình CAD và bản vẽ 2D.
Các đầu nối M12 thêm khoảng 30 mm bên dưới chiều cao thân máy 116 mm khi đã gắn cáp. Hãy tính đến bán kính uốn cong của cáp khi thiết kế giá đỡ.
Phần mềm
| Mục | Thông số kỹ thuật |
|---|---|
| Hệ điều hành | BSP dựa trên Yocto, Linux kernel 6.6 |
| Giao diện | Dựa trên trình duyệt, không cần cài đặt phần mềm client |
