Especificaciones Técnicas de OV Spark
Especificaciones completas de hardware para la cámara industrial de IA OV Spark, incluyendo sensor, procesador, óptica, I/O, alimentación, dimensiones y campo de visión.
Sensor de imagen
| Parámetro | Especificación | Notas |
|---|---|---|
| Sensor | OmniVision OG05B20 | Grado industrial |
| Resolución de captura | 1.2 MP, 1280 (H) x 960 (V) | El campo de visión completo, escalado desde el sensor de 5 MP |
| Velocidad de cuadros | 30 fps | Máximo |
| Tamaño del sensor | 1/2.53" | |
| Tamaño de píxel | 2.2 x 2.2 µm | |
| Tipo de obturador | Obturador global | Inmunidad al movimiento, sin distorsión en piezas en movimiento |
| Color / mono | Color | RGB |
OV Spark y OV Spark Pro
OV Spark viene en dos modelos sobre hardware idéntico. La única diferencia hoy es cuántos píxeles tiene cada captura.
| OV Spark | OV Spark Pro | |
|---|---|---|
| Resolución de captura | 1280 x 960 (1.2 MP) | 2592 x 1944 (5 MP) |
| Velocidad de cuadros | 30 fps | 30 fps |
| Campo de visión | El mismo campo de visión completo, con la misma lente | El mismo campo de visión completo, con la misma lente |
| Detalle en un cuadro de 1 m de ancho | aproximadamente 0.8 mm por píxel | aproximadamente 0.4 mm por píxel |
| Zoom | No disponible | 1x, 2x o 4x al centro |
| Herramientas, I/O, carcasa, software | Idénticos | Idénticos |
OV Spark captura toda la escena y la escala hacia abajo, por lo que nada se recorta; cada píxel simplemente cubre el doble de distancia. Elija OV Spark cuando lo más pequeño que necesita ver aún abarque algunos píxeles a 1280 x 960, y OV Spark Pro cuando no sea así.
Para ver qué modelo tiene, mire el nombre en la parte superior izquierda de la interfaz de la cámara: dice OV Spark u OV Spark Pro.
Las regiones y plantillas se almacenan en píxeles del sensor y nunca se reescalan, por lo que una receta solo se importa en una cámara con la misma resolución. Construya cada receta en el modelo en el que se ejecutará.
Sistema de procesador
| Componente | Especificación | Detalles |
|---|---|---|
| Plataforma | Qualcomm QCS6490 | |
| Aceleración de IA | AI Engine de 6ª Gen, hasta 12 TOPS | Inferencia en el dispositivo |
| CPU | Kryo 670 de 8 núcleos (ARM v8.2, 64 bits) | Hasta 2.1 GHz |
| GPU | Adreno 643L, hasta 812 MHz | OpenGL ES 3.2, Vulkan, OpenCL 2.0, DirectX 12 |
| DSP | Hexagon Processor | |
| ISP | Spectra ISP 570L | Procesamiento de señal de imagen por hardware |
| Memoria | 8 GB LPDDR5 | |
| Almacenamiento | 128 GB UFS |
Sistema óptico
| Parámetro | Especificación | Notas |
|---|---|---|
| Lente | 6 mm como estándar | 12, 16 y 25 mm también disponibles, instaladas por Overview antes del envío de la cámara. Contacte a support@overview.ai para hablar con un ingeniero de Overview |
| Enfoque | Autoenfoque VCM de bucle cerrado | Se configura por software; sin anillo de enfoque manual |

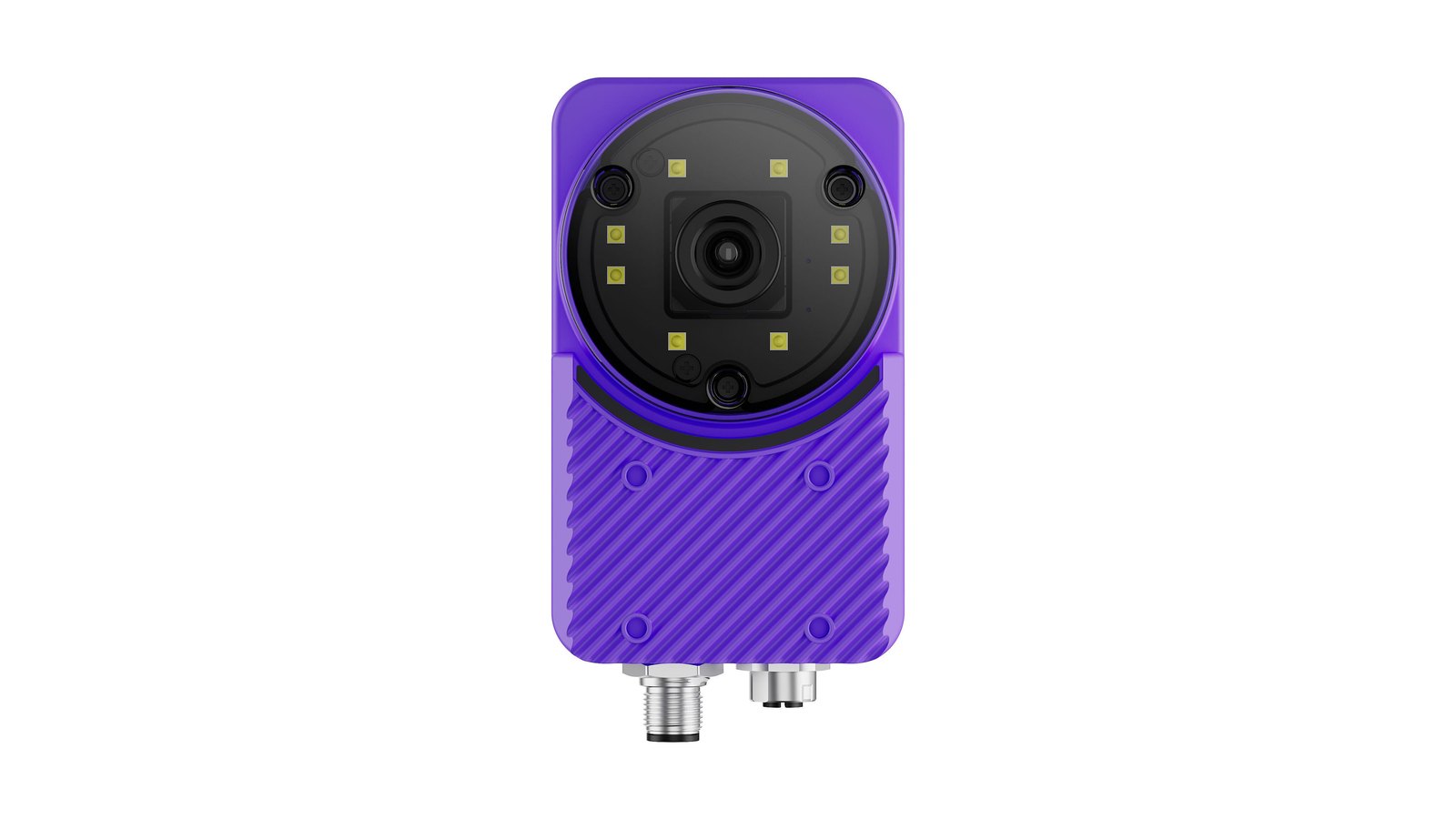

| Iluminación | 8 LED blancos PWM, programables | Integrados en la cámara |
| Sincronización | Marcha libre o disparo por software |
A diferencia de la OV80i, que utiliza una lente de montura C enfocada manualmente, OV Spark tiene un motor de bobina móvil con retroalimentación de bucle cerrado. Usted ajusta el enfoque en la interfaz y la cámara lo mantiene. No hay anillo de enfoque que girar.
Campo de visión
Con la lente de 6 mm, el campo de visión es de 54.2° x 40.6°:
| Distancia de trabajo | Campo de visión (H x V), lente de 6 mm |
|---|---|
| 200 mm | 211.8 x 154.1 mm |
| 1000 mm | 1030.6 x 745.7 mm |

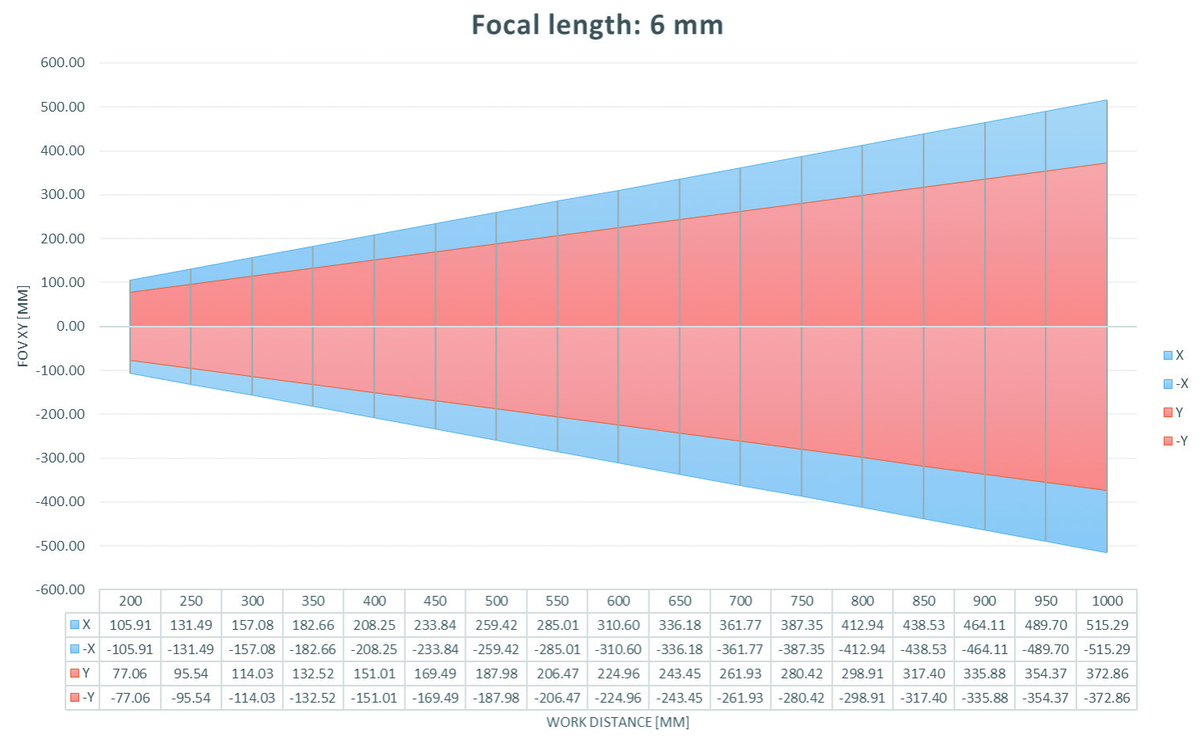

Use la gráfica para verificar que su pieza ocupe una porción útil del cuadro a la altura de montaje prevista. Si la pieza es pequeña en el cuadro, la AI tiene menos píxeles de los cuales aprender.
Calculadora de campo de visión
Mueva el control deslizante a su distancia de montaje para ver cuánto ve la cámara. Agregue el tamaño de su pieza para verificar que encaje.
Calculadora de campo de visión
Cuánto ve la cámara desde su distancia de montaje, con el lente estándar de 6 mm.
Ingrese el tamaño de su pieza para verla en la vista de la cámara.
La distancia de trabajo se mide desde el frente del lente hasta la pieza. Las cifras son para el cuadro completo con el lente de 6 mm, y coinciden con las calculadoras ópticas de Overview, que también calculan la distancia de montaje, el tamaño mínimo del defecto y la velocidad máxima de la pieza.
Mover la cámara hacia atrás muestra más de la pieza, pero reparte los mismos píxeles sobre más milímetros, por lo que los defectos pequeños se vuelven más difíciles de ver. Monte la cámara tan cerca como pueda mientras la pieza completa aún quepa.
Para la distancia de montaje, el tamaño mínimo de defecto y la velocidad máxima de la pieza, use las calculadoras ópticas de Overview y elija su cámara en Camera Model.
Alimentación
| Parámetro | Especificación | Notas |
|---|---|---|
| Voltaje de entrada | 19–24 VDC | A través del conector M12 de 12 pines de alimentación e I/O |
| Potencia máxima | 17 W | Clasificación de la hoja de datos |
| Pico de consumo medido | aproximadamente 12 W | Lo que una cámara real consume en operación normal |
| Power over Ethernet | IEEE 802.3af / 802.3at | Requiere el adaptador PoE de Overview CB-POE25-RJ45F-M12A12F-1 |
El pico medido es lo que importa al dimensionar una fuente PoE: aproximadamente 12 W cabe dentro de los 12.95 W que 802.3af garantiza en el dispositivo. Vea Power over Ethernet.
I/O y conectividad
| Interfaz | Especificación |
|---|---|
| Ethernet | 1 x 10/100/1000 Base-T (conector M12) |
| USB | 1 x USB 3.0 Tipo A |
| Micro USB | Solo modo de recuperación |
| Entradas digitales | 2 (opto-aisladas) |
| Salidas digitales | 1, más 1 salida digital compartida / salida de estroboscopio |
| Alimentación e I/O | Conector M12 de 12 pines |
| PoE | 802.3af / 802.3at, mediante el adaptador de Overview |
Las asignaciones completas de pines y los circuitos de cableado están en la página Pinouts.
Entorno y cumplimiento
| Parámetro | Especificación |
|---|---|
| Temperatura de operación | 0 a 45 °C |
| Vibración durante la operación | 5 Grms |
| Grado de protección de la carcasa | IP66 |
| Cumplimiento | CE, FCC |
Dimensiones
70 mm (A) x 116 mm (Alt) x 53 mm (P)
El montaje es mediante orificios roscados M3, cuatro en cada cara:
| Cara | Patrón |
|---|---|
| Posterior | 4 x M3 en un patrón de 50 x 50 mm |
| Frontal | 4 x M3 en un patrón de 36 x 30 mm |
Los conectores de alimentación/IO y Ethernet salen ambos por la parte inferior de la carcasa.
Los modelos 3D y los planos 2D de la cámara y los tres soportes de montaje están en CAD models and 2D drawings.
Los conectores M12 agregan aproximadamente 30 mm por debajo de la altura del cuerpo de 116 mm una vez que se conectan los cables. Considere el radio de curvatura del cable al planificar un soporte.
Software
| Elemento | Especificación |
|---|---|
| Sistema operativo | BSP basado en Yocto, kernel Linux 6.6 |
| Interfaz | Basada en navegador, sin software cliente que instalar |
