Recorrido por la Interfaz
Un recorrido por cada pantalla de la cámara, usando su propia navegación del lado izquierdo. Presione Siguiente para recorrerlas en orden, o seleccione cualquier pantalla para saltar a ella. Cada una le dice para qué sirve, qué hace ahí y lo único que vale la pena saber, de modo que obtenga el panorama completo sin abrir cada página.
El encabezado
La barra que atraviesa la parte superior de cada pantalla: vista en vivo, modo, versión y ayuda.
Lo que debe hacer aquí- Cámara en vivo abre la vista en vivo; la insignia LIVE indica que el flujo está activo
- La píldora SETUP o PRODUCTION es el modo de la cámara. Configuración te permite hacer cambios; Producción ejecuta la línea
- Versión y Número de serie son los datos que te pedirá soporte
El mapa sigue la navegación de la cámara en el firmware 2026.9.29.

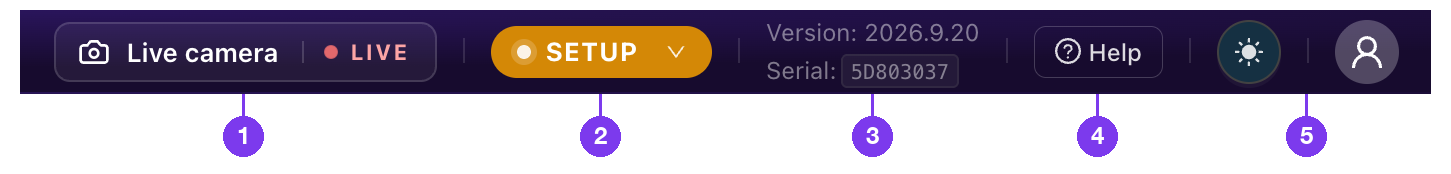

El encabezado
Cada pantalla comparte el mismo encabezado:
| # | Elemento | Qué hace |
|---|---|---|
| 1 | Cámara en vivo | Abre la vista en vivo. La insignia LIVE muestra que la transmisión está en ejecución |
| 2 | CONFIGURACIÓN / PRODUCCIÓN | El modo de operación de la cámara. Configuración le permite cambiar cosas; Producción ejecuta la línea |
| 3 | Versión y número de serie | Versión del firmware y número de serie de la cámara |
| 4 | Ayuda | Ayuda dentro del producto |
| 5 | Tema y cuenta | Alternancia de modo claro/oscuro y su menú de usuario |

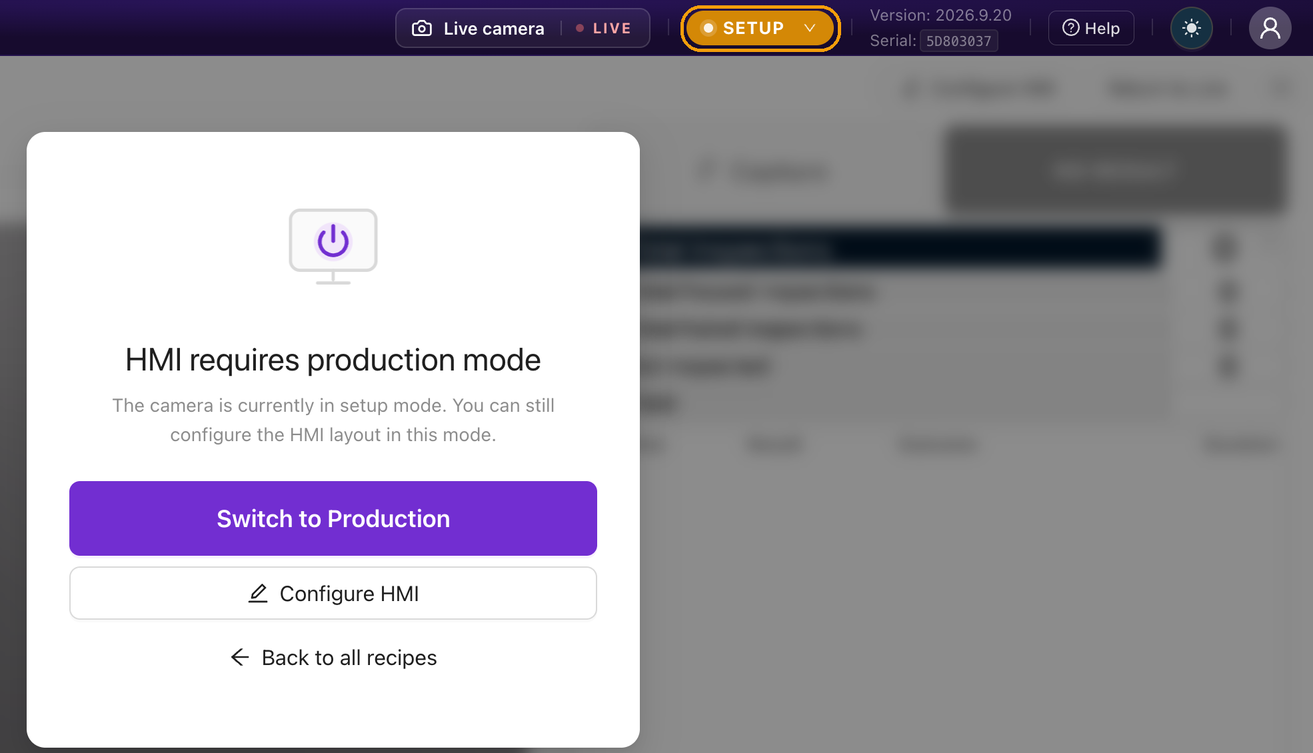

La cámara está en Configuración o en Producción. Algunas pantallas, en particular la HMI, solo se ejecutan en Producción. El cambio de modo es deliberado, de modo que un operador no pueda modificar silenciosamente una receta en una línea en marcha.
Dónde invertir su primera hora
La mayor parte de la interfaz sirve para operar y administrar una cámara que ya funciona. Para poner en marcha su primera inspección solo necesita tres lugares:

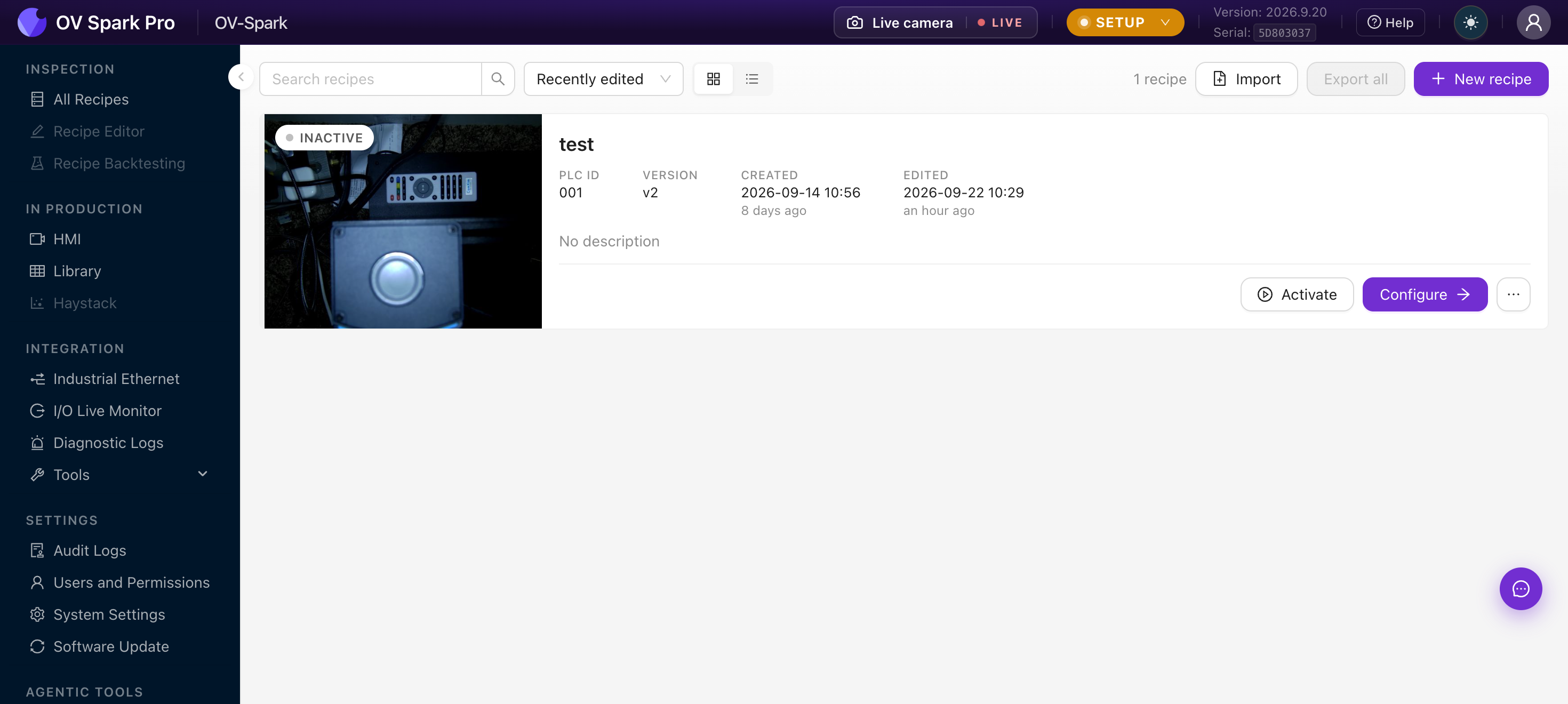

1. Todas las recetas, para crear una receta

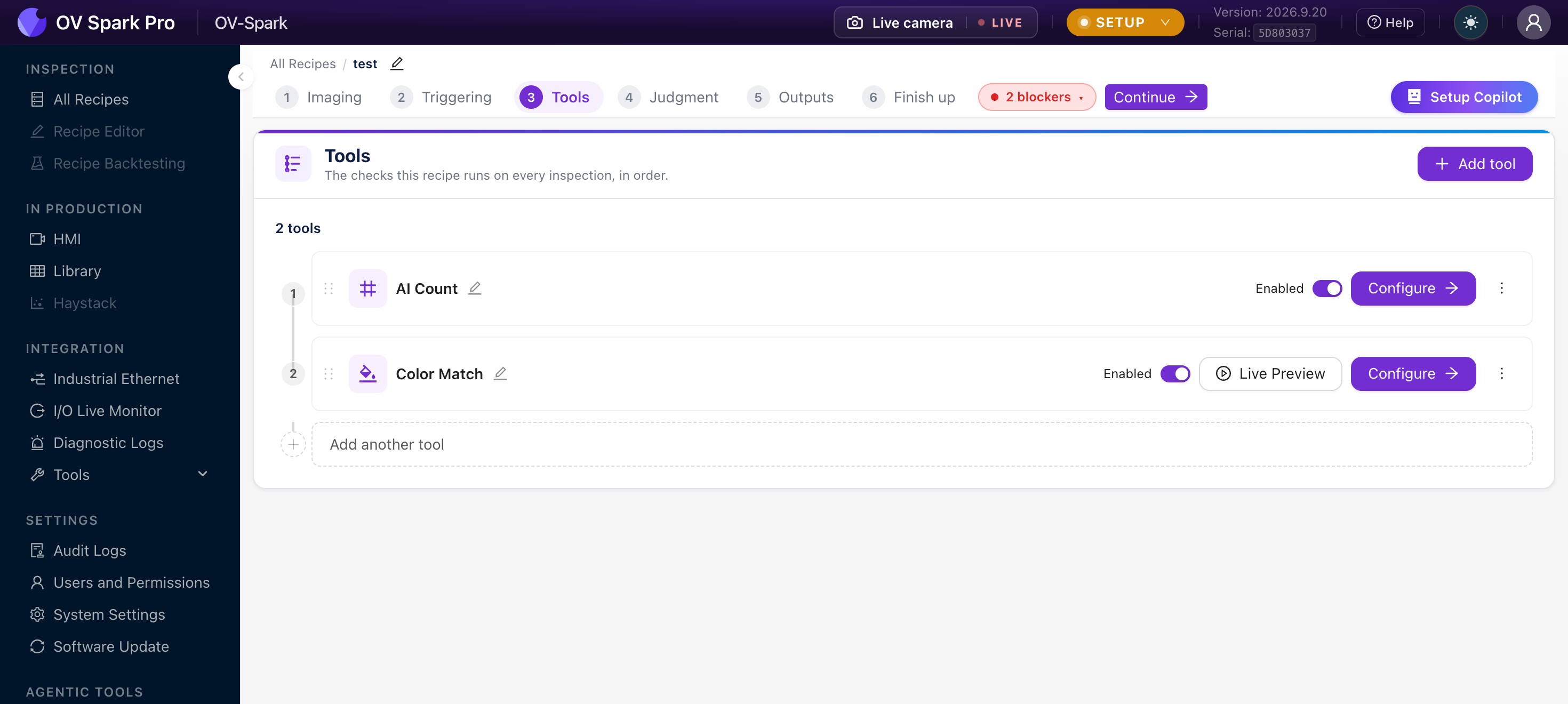

2. Editor de recetas, para construirla paso a paso

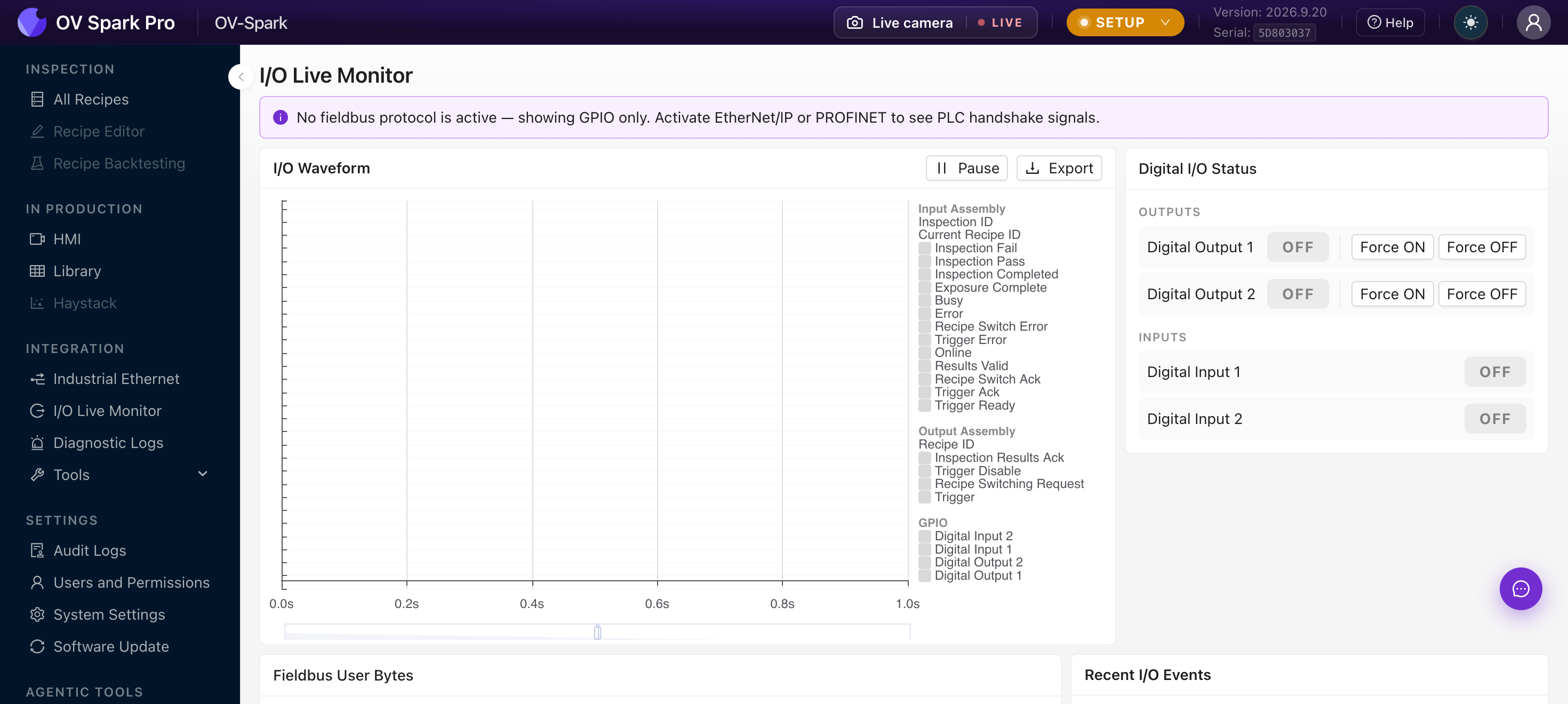

3. Monitor de I/O en vivo, para comprobar que las señales llegan a la línea
Todo lo demás puede esperar hasta que la línea esté en marcha.
