Tu recorrido hacia AI Inspection
Tiempo: 5 minutos
Acabas de recibir tu cámara OV80i. En la próxima hora, puedes pasar de una caja sin abrir a una AI Inspection funcionando plenamente. Esta guía le guiará a través de cada paso, en el orden exacto en que lo experimentará.
Tres pasos para el éxito
Su recorrido tiene tres pasos claros. Cada uno se apoya en el anterior:
1. Instalar la Cámara: Desempaquete, monte, elija su lente, configure la iluminación y conecte los cables. Asegúrese de que el montaje físico sea correcto, porque todo lo demás depende de ello.
2. Abrir en su navegador: No hay software para instalar. Configure su portátil para la misma subred que la cámara, escriba su IP en cualquier navegador web y verá la página All Recipes.
3. Crear su Primera Receta: Este es el momento mágico. Configurará la captura de imágenes, alineará su pieza, dibujará las regiones de inspección, entrenará la AI y configurará salidas. Una receta = una inspección completa.
La única regla que le ahorrará horas
Antes de sumergirse, hay un concepto que debe entender. Lo llamamos the Waterfall Principle, y es la razón principal por la que los clientes aman esta cámara o se frustran con ella.
La regla
Solo pase al siguiente paso una vez que haya optimizado por completo el paso actual.
Cada paso en la creación de una receta se apoya en el anterior. Si se adelanta y luego necesita cambiar algo anterior, tendrá que rehacer todo lo que venga después.
Configuración Física
Montaje · Lente · Iluminación
Configuración de Imagen
Exposición · Ganancia · Lente
Plantilla y Alineador
Capturar · Alinear
Regiones de Inspección
Dibujar ROIs
Entrenamiento de IA
Etiquetar · Entrenar modelo
Salidas
Aprobado/Rechazado · Despliegue

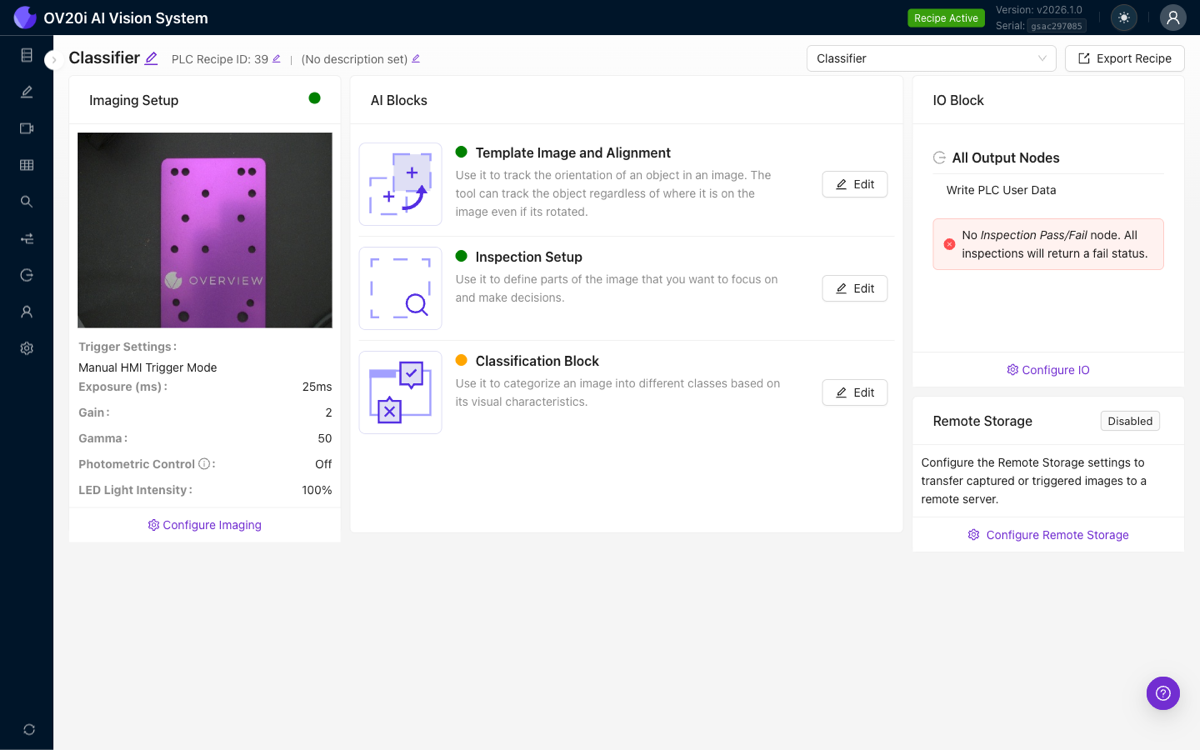

Así es como se ve el Editor de Recetas. Cada sección se asigna directamente a un paso de la cascada:

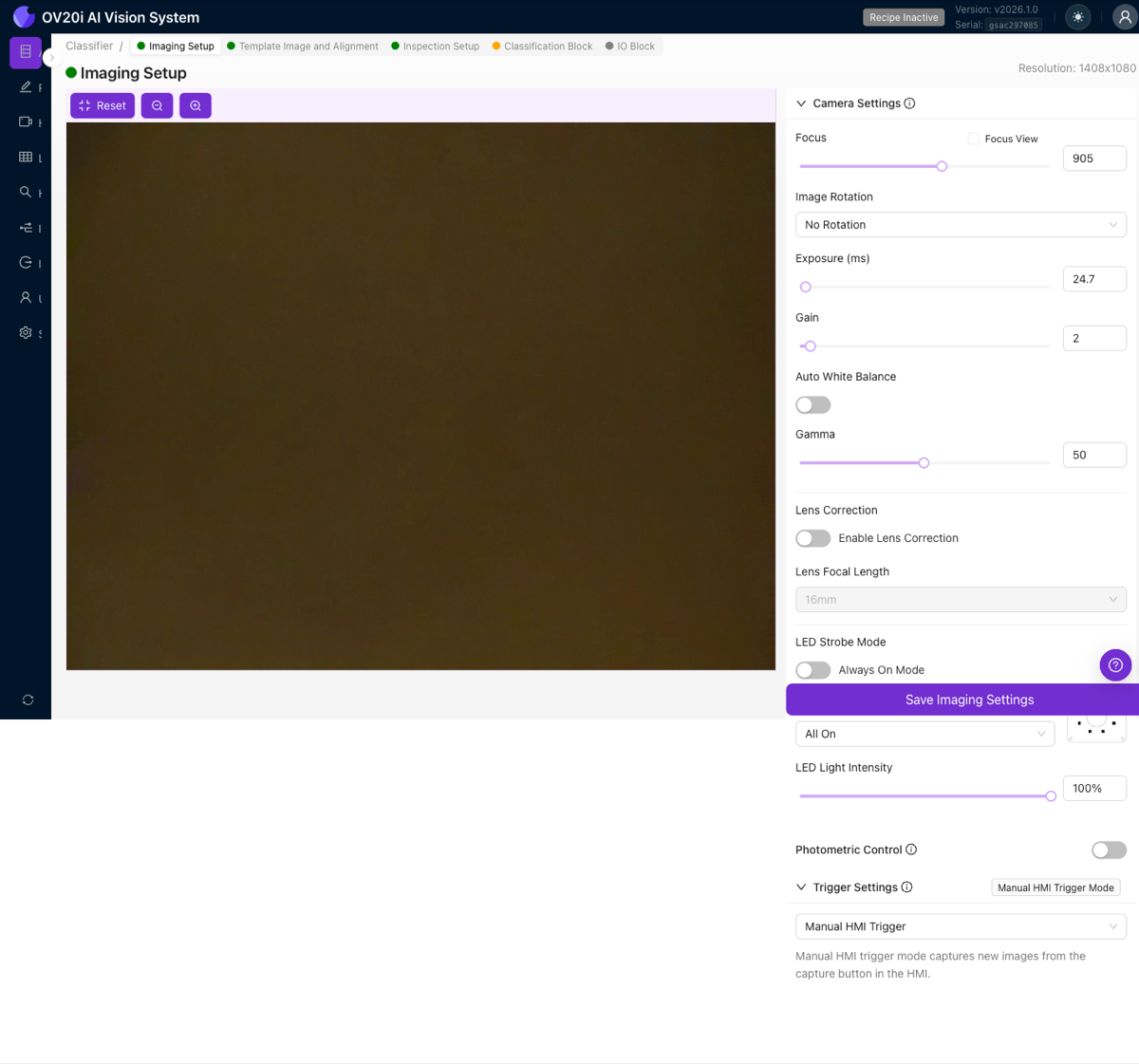

El panel de Configuración de Imagen (paso 2) es donde configura la exposición, la ganancia y la corrección de lente. Haga clic en Configurar Imagen para abrir la página completa de Configuración de Imagen:
Por qué es importante: un ejemplo real
Imagínese que se apresura a ajustar la configuración de la imagen sin activar la corrección de distorsión de lente. Captura la imagen de plantilla, dedica 20 minutos a configurar el aligner, dibuja cuidadosamente 15 regiones de inspección y comienza a entrenar su modelo de AI.
Luego nota que el aligner es poco confiable cerca de los bordes del marco. Se da cuenta de que es por la distorsión de lente, algo que debería haber arreglado en los ajustes de imagen.
Ahora tiene que:
- Regresar a la configuración de imagen y activar la corrección de lente
- Volver a capturar la imagen de plantilla (la antigua ya no es válida)
- Volver a realizar toda la configuración de alineación
- Reposicionar las 15 regiones de inspección
- Volver a entrenar su modelo de AI
20 minutos de saltos se convirtieron en 2 horas de retrabajo.
Las buenas noticias
Cuando sigues el enfoque de cascada, cada paso te ofrece retroalimentación visual. Siempre puedes hacer clic en Live Preview para verificar tu trabajo antes de continuar. La cámara está diseñada para hacer esto fácil, pero solo si sigues el orden.
Piénsalo como construir una casa. No pintarías las paredes antes de que la base esté asentada. Cada paso en la receta es una capa. Hazlo bien, verifícalo y luego continúa. Los clientes que entienden esto desde el principio descubren que la cámara funciona increíblemente bien.
| Paso | Qué haces | Qué verificar antes de continuar |
|---|---|---|
| 1. Montaje físico | Montar la cámara, elegir la lente, configurar la iluminación | La imagen es nítida, bien iluminada, la pieza llena el marco |
| 2. Ajustes de imagen | Exposición, ganancia, corrección de distorsión de lente | Imagen limpia y consistente en Live Preview |
| 3. Plantilla y Alineación | Capturar la plantilla, configurar el aligner | La alineación sigue la pieza de forma fiable en todas las posiciones |
| 4. Regiones de inspección | Dibujar ROIs en las áreas a inspeccionar | Las ROIs son pequeñas, bien posicionadas, se mueven con la alineación |
| 5. Entrenamiento de IA | Etiquetar imágenes, entrenar el modelo | El modo de desarrollo muestra resultados correctos |
| 6. Salidas | Configurar reglas de pass/fail, IO | La aprobación/rechazo global coincide con sus expectativas |
Para el análisis completo, vea El Principio de la Cascada.
Video: Verlo todo en acción
