Instalar el OV80i

Ya abrió la caja. Vamos a instalar físicamente la cámara y dejarla lista para usar.

OV80i Smart Camera

OV80i

Qué viene en la caja

Su envío incluye:

OV80i Smart Camera

Cámara OV80i

Mounting plate

Placa de Montaje

M12 12-pin power cable

Cable de Alimentación M12

Ethernet cable

Cable Ethernet M12

24V DC power adapter

Adaptador de Corriente

Terminal block and adapter

Bloque de Terminales

ArtículoPara qué sirve
Cámara OV80iLa unidad de cámara en sí
Placa de montaje + herrajesFija la cámara a su soporte
Cable de alimentación M12Conecta la cámara a la alimentación de 24V DC
Cable Ethernet M12Conecta la cámara a su red/computadora
Adaptador de corriente (si se incluye)Proporciona alimentación de 24V DC
Lente con montura C (por separado)Captura la imagen
Cable de alimentación M12

El cable de alimentación tiene un conector M12 de 12 pines codificado A. El cable Ethernet es un M12 estándar codificado D. Necesita ambos conectados para que la cámara funcione.

Paso 1: Instalar el lente

El OV80i utiliza lentes intercambiables con montura C. Coloque el lente antes de montar la cámara, ya que la montura C es más fácil de acceder y ajustar cuando la cámara está sobre una superficie plana. Ajuste el enfoque manualmente girando el anillo de enfoque hasta que la imagen sea nítida. Ajuste el anillo de apertura para controlar la profundidad de campo.

El objetivo: Llenar el cuadro con su pieza tanto como sea posible. Si la pieza solo ocupa una pequeña porción de la imagen, está desperdiciando píxeles, y los píxeles son su resolución.

Tipo de lenteMejor paraTenga cuidado con
Distancia focal corta (4-6mm)Piezas grandes, distancia de trabajo cortaMayor distorsión en los bordes (efecto barril/ojo de pez)
Distancia focal media (8-12mm)La mayoría de las aplicacionesBuen balance entre campo de visión y distorsión
Distancia focal larga (16mm+)Piezas pequeñas, distancia de trabajo largaCampo de visión más estrecho
Piense en la distorsión ahora

Si usa un lente gran angular (distancia focal corta), la imagen tendrá distorsión de barril. Las líneas rectas aparecerán curvadas, especialmente en los bordes. Esto impacta directamente en la precisión de la alineación posteriormente. Puede corregirlo por software (corrección de distorsión de lente), pero necesita saber que su lente causa distorsión. Cubriremos esto en el paso de configuración de imagen.

Calcule antes de montar

Use el Optics Calculator para determinar su campo de visión exacto, la distancia de montaje recomendada y el tamaño mínimo de defecto detectable antes de instalar la cámara. Acertar con la óptica en esta etapa previene retrabajos costosos más adelante.

Paso 2: Montar la cámara

Esto es más importante de lo que parece. La cámara debe estar montada de forma estable y no debe moverse. Cualquier vibración o desplazamiento socavará todo lo que sigue: alineación, precisión de inspección, entrenamiento de AI, todo.

  • Use la placa de montaje y los soportes proporcionados
  • Apriete todos los sujetadores completamente
  • Si la monta en un bastidor de máquina, verifique si hay vibración. Una cámara que se sacude incluso ligeramente producirá resultados inconsistentes
  • Considere el ángulo: monte la cámara de modo que mire directamente hacia abajo (o directamente hacia) la pieza
La estabilidad lo es todo

Una cámara que se mueve incluso 1-2 píxeles entre capturas causará desviación de alineación y problemas de precisión de AI que son muy difíciles de diagnosticar más adelante. Dedique el minuto adicional aquí para asegurarse de que el montaje sea sólido como una roca.

Dimensiones de montaje y planos 2D

Use los planos acotados a continuación para las ubicaciones de los orificios de montaje, el espaciado y la planificación de holguras. Estas dimensiones son críticas para diseñar placas de montaje o soportes personalizados.

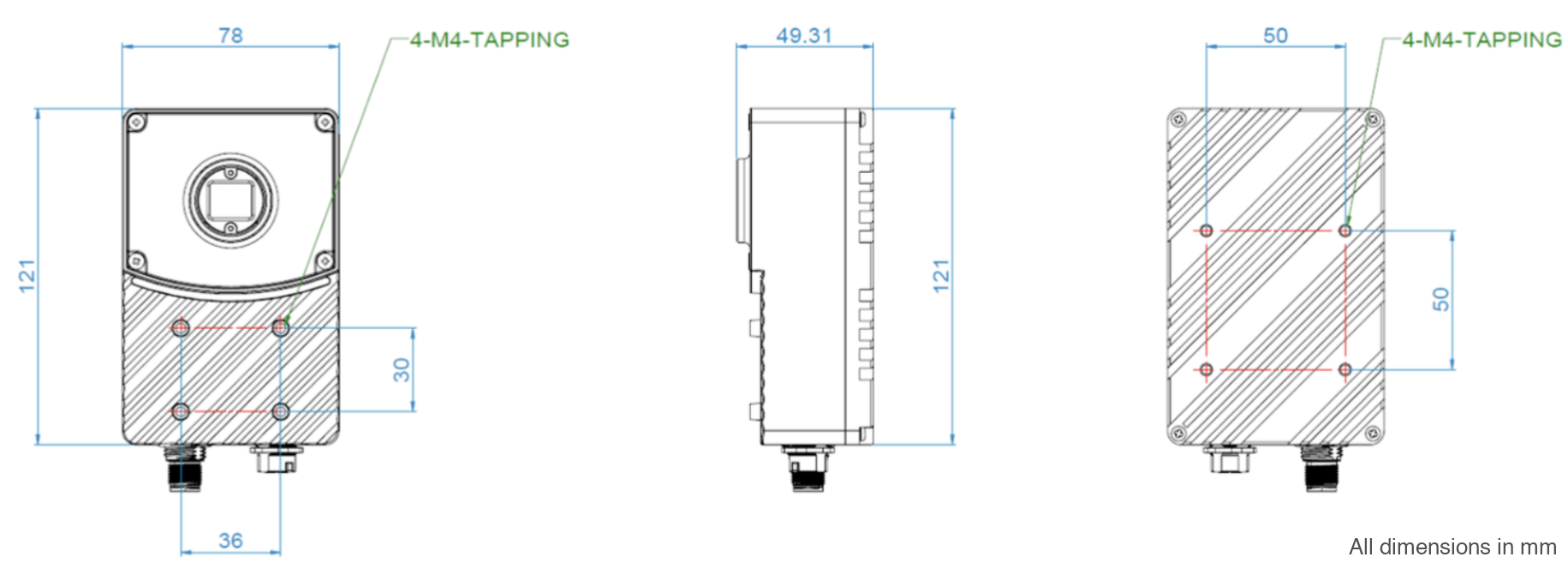

OV80i 2D dimensioned drawing with mounting hole pattern and spacing

Plano acotado 2D del OV80i

OV80i mounting plate dimensions

Placa de montaje del OV80i

Configuración de la iluminación

El OV80i requiere iluminación externa. Asegúrese de tener una iluminación constante y uniforme en toda el área de inspección.

La iluminación es un problema físico que no se puede resolver en el software. La AI solo puede trabajar con lo que ve la cámara, y lo que ve la cámara depende completamente de cómo se ilumine la pieza.

Una buena iluminación significa:

  • Uniforme: sin puntos brillantes ni sombras oscuras en la pieza
  • Repetible: la misma iluminación en cada ocasión (evite cambios de luz ambiental provenientes de ventanas, luces de techo que se ciclan, variación día/noche)
  • Revela los defectos: si está buscando rayones, la iluminación en ángulo los hace visibles. Si está buscando diferencias de color, una iluminación difusa y uniforme funciona mejor

Errores comunes de iluminación:

  • Depender de las luces de techo de la fábrica (cambian a lo largo del día)
  • Crear reflejos en superficies brillantes o reflectantes
  • Iluminación insuficiente, lo que produce una imagen oscura y con ruido

Paso 3: Conecte los cables

M12 12-pin power connector (OV80i)

Alimentación M12 de 12 pines (OV80i)

M12 to RJ45 Ethernet cable

Ethernet M12 a RJ45

  1. Cable de alimentación: Conecte el cable de alimentación M12 entre la cámara y su fuente de alimentación de 24V DC (19-24 VDC, suministro mínimo de 1A; la cámara consume hasta 18W (típicamente 15W))
  2. Cable Ethernet: Conecte el cable Ethernet M12 entre la cámara y su computadora, switch o red

Ambos cables deben estar conectados. La cámara necesita alimentación para funcionar y Ethernet para comunicarse.

Género del conector

El OV80i tiene un conector de alimentación M12 macho en el cuerpo de la cámara, por lo que su cable de alimentación necesita un extremo M12 hembra del lado de la cámara. El conector Ethernet en la cámara es hembra, por lo que su cable Ethernet necesita un extremo M12 macho.

El OV80i también tiene una salida HDMI para conectarse directamente a un monitor (1920x1080). Esto es útil para verificación en sitio sin necesidad de una computadora en red.

Requisitos de alimentación
  • Voltaje: 19-24 VDC regulado
  • Corriente: Mínimo 1A
  • Potencia: Típica 15W, máx 18W
  • Pin 7 = 24V DC (+), Pin 8 = GND
  • No use fuentes de alimentación no reguladas; los picos de voltaje pueden dañar la cámara

Paso 4: Encienda y verifique

Una vez que ambos cables estén conectados:

  1. Aplique la alimentación
  2. Observe los LEDs en la cámara (de izquierda a derecha):
    • LED Ethernet (naranja): enlace de red activo
    • LED de reserva: apagado (reservado para uso futuro)
    • LED definido por el usuario: configurable por software
    • LED de alimentación (verde): la alimentación es correcta, rojo indica error
    • El arranque toma aproximadamente 30 segundos
  3. Si los LEDs no se encienden, revise las conexiones de alimentación y el voltaje
LED (posición)Color/EstadoSignificado
Ethernet (izquierda)Naranja fijoEnlace de red activo
Ethernet (izquierda)ApagadoSin conexión de red
ReservaApagadoNormal (reservado)
Definido por el usuarioConfigurableConfigurado por software
Alimentación (derecha)Verde fijoAlimentación OK, sistema listo
Alimentación (derecha)Rojo fijoError del sistema
Alimentación (derecha)ApagadoSin alimentación; revise cables y suministro

Descargar modelos CAD 3D

Se requiere computadora de escritorio para descargar archivos CAD

Los modelos CAD 3D (.STEP) están disponibles para descarga cuando se visualizan en una computadora de escritorio. Estos archivos requieren software CAD para abrirse.

Descargue modelos 3D para planificación de integración, diseño de fixtures o disposición de montaje:

ArchivoFormatoDescripción
Placa de MontajeSTEPPlaca de montaje para integración del soporte
Cuerpo de Cámara OV80iSTEPCuerpo completo de la cámara para planificación de la disposición
tip

Estos modelos incluyen todas las dimensiones externas, orificios de montaje y posiciones de conectores. Impórtelos a su software CAD para verificar las distancias antes de la instalación.

Lista de verificación de instalación

Antes de continuar, confirme:

  • La cámara está montada de manera estable (realice una prueba de sacudida; no debería moverse)
  • Lente con montura C instalada y anillo de enfoque accesible
  • La iluminación externa está configurada y es consistente
  • Cable de alimentación conectado, el LED de encendido está en verde
  • Cable Ethernet conectado
  • El sistema está listo después del arranque

¿Todo en verde? Diríjase a Abrir el OV80i en su Navegador.
