安装 OV80i

您已打开包装箱。让我们将相机物理安装并准备就绪。

OV80i 智能相机

OV80i

包装内包含的物品

您的货物包括:

OV80i 智能相机

OV80i 相机

安装板

安装板

M12 12针电源线

M12 电源线

以太网电缆

M12 以太网电缆

24V DC 电源适配器

电源适配器

接线端子和适配器

接线端子

项目用途
OV80i 相机相机单元本身
安装板 + 硬件将相机固定到您的夹具上
M12 电源线将相机连接到 24V DC 电源
M12 以太网电缆将相机连接到您的网络/计算机
电源适配器(如包含)提供 24V DC 电源
C-mount 镜头(单独购买)捕获图像
M12 电源线

电源线具有 12 针 M12 A 编码 连接器。以太网电缆为标准 M12 D 编码。您需要同时连接这两根线缆才能使相机正常工作。

步骤 1:安装镜头

OV80i 使用可互换的 C 型镜头。在安装相机之前,请先安装镜头,因为在相机放置在平面上时,C 型接口更容易接触和调整。通过旋转对焦环手动调整焦距,直到图像清晰。调整光圈环以控制景深。

目标: 尽可能填满画面。如果部件只占据图像的一小部分,您就浪费了像素,而像素是您的分辨率。

镜头类型最佳用途注意事项
短焦距 (4-6mm)大部件,短工作距离边缘畸变更多(桶形/鱼眼效应)
中焦距 (8-12mm)大多数应用视场和畸变的良好平衡
长焦距 (16mm+)小部件,长工作距离较窄的视场
现在考虑畸变

如果您使用广角镜头(短焦距),图像将会出现桶形畸变。直线在边缘处看起来会弯曲。这会直接影响后续的对齐精度。您可以在软件中进行校正(镜头畸变校正),但您需要知道您的镜头会导致畸变。我们将在图像设置步骤中讨论这一点。

安装前计算

在安装相机之前,请使用 Optics Calculator 确定您的确切视场、推荐的安装距离和最小可检测缺陷大小。在此阶段正确获取光学参数可以防止后续昂贵的返工。

步骤 2:安装相机

这比听起来更重要。相机必须稳固安装,且不得移动。 任何振动或位移都会破坏后续的一切:对齐、检测精度、AI 训练,所有这些。

  • 使用提供的安装板和支架
  • 完全拧紧所有紧固件
  • 如果安装在机器框架上,请检查是否有振动。即使稍微晃动的相机也会产生不一致的结果
  • 考虑角度:将相机安装在正上方(或正对)部件的位置
稳定性至关重要

在捕获之间移动 1-2 像素的相机会导致对齐漂移和 AI 精度问题,这些问题在后续很难诊断。请花额外的时间确保安装稳固。

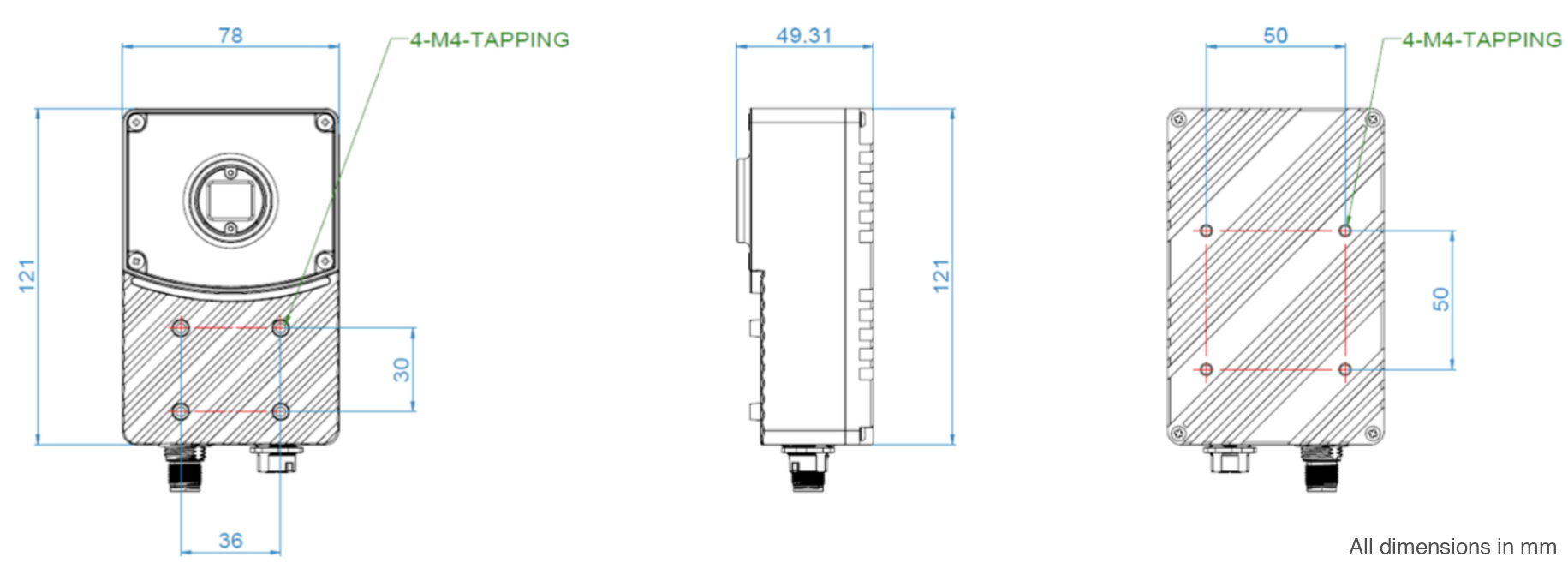

安装尺寸和 2D 图纸

使用下面的尺寸图纸进行安装孔位置、间距和间隙规划。这些尺寸对于设计定制的安装板或支架至关重要。

OV80i 2D 尺寸图,带有安装孔模式和间距

OV80i 2D 尺寸图

OV80i 安装板尺寸

OV80i 安装板

设置照明

OV80i 需要外部照明。确保检查区域内的照明均匀一致。

照明是一个物理问题,无法通过软件解决。AI 只能处理相机所看到的内容,而相机所看到的内容完全取决于零件的照明方式。

良好的照明意味着:

  • 均匀: 零件上没有亮点或阴影
  • 可重复: 每次都有相同的照明(避免来自窗户、天花板灯的环境光变化,昼夜变化)
  • 揭示缺陷: 如果您在寻找划痕,倾斜的光线可以使其可见。如果您在寻找颜色差异,均匀的漫反射光效果最佳

常见的照明错误:

  • 依赖工厂的天花板灯(它们会在一天中变化)
  • 在光滑或反射表面上产生眩光
  • 照明不足,导致图像昏暗且噪声较大

第 3 步:连接电缆

M12 12-pin power connector (OV80i)

M12 12 针电源连接器 (OV80i)

M12 to RJ45 Ethernet cable

M12 转 RJ45 以太网电缆

  1. 电源电缆: 将 M12 电源电缆连接在相机和您的 24V DC 电源之间(19-24 VDC,最小 1A,最大 18W,典型 15W)
  2. 以太网电缆: 将 M12 以太网电缆连接在相机和您的计算机、交换机或网络之间

两个电缆都必须连接。相机需要电源才能运行,并且需要以太网进行通信。

连接器类型

OV80i 在相机机身上有一个 M12 电源连接器,因此您的电源电缆在相机端需要一个 M12 端。以太网连接器在相机上是 的,因此您的以太网电缆需要一个 M12 端。

OV80i 还具有一个 HDMI 输出,可直接连接到监视器(1920x1080)。这对于在没有网络计算机的情况下进行现场验证非常有用。

电源要求
  • 电压: 19-24 VDC 稳压
  • 电流: 最小 1A
  • 功率: 典型 15W,最大 18W
  • 引脚 7 = 24V DC (+),引脚 8 = GND
  • 请勿使用不稳定的电源;电压尖峰可能会损坏相机

第 4 步:通电并验证

连接好两个电缆后:

  1. 施加电源
  2. 观察相机上的 LED(从左到右):
    • 以太网 LED(橙色):网络链接活动
    • 保留 LED: 关闭(保留供将来使用)
    • 用户定义 LED: 可通过软件配置
    • 电源 LED(绿色):电源正常,红色表示错误
    • 启动大约需要 30 秒
  3. 如果 LED 不亮,请检查电源连接和电压
LED(位置)颜色/状态意义
以太网(左侧)橙色常亮网络链接活动
以太网(左侧)关闭无网络连接
保留关闭正常(保留)
用户定义可配置通过软件设置
电源(右侧)绿色常亮电源正常,系统就绪
电源(右侧)红色常亮系统错误
电源(右侧)关闭无电源;检查电缆和电源

下载 3D CAD 模型

下载 CAD 模型需要桌面设备

3D CAD 模型 (.STEP) 可在桌面计算机上查看时下载。这些文件需要 CAD 软件才能打开。

下载用于集成规划、夹具设计或安装布局的 3D 模型:

文件格式描述
安装板STEP用于支架集成的安装板
OV80i 相机机身STEP用于布局规划的完整相机机身
提示

这些模型包含所有外部尺寸、安装孔和连接器位置。在安装前将其导入到您的 CAD 软件中以验证间隙。

安装清单

在继续之前,请确认:

  • 相机安装稳固(摇晃测试;不应移动)
  • C 型镜头已安装且对焦环可访问
  • 外部照明已设置且一致
  • 电源线已连接,电源 LED 为绿色
  • 以太网线已连接
  • 系统在启动后已准备就绪

全部绿色?前往 在浏览器中打开 OV80i.
