安裝 OV80i

您已經開啟了包裝盒。讓我們將相機進行物理安裝並準備就緒。

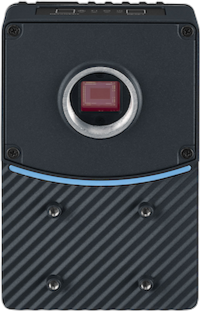

OV80i Smart Camera

OV80i

包裝盒內含物品

您的貨物包括:

OV80i Smart Camera

OV80i 相機

Mounting plate

安裝板

M12 12-pin power cable

M12 電源線

Ethernet cable

M12 乙太網線

24V DC power adapter

電源介面卡

Terminal block and adapter

接線端子

專案用途
OV80i 相機相機主機
安裝板 + 五金件將相機固定到您的工裝夾具上
M12 電源線將相機連線至 24V 直流電源
M12 乙太網線將相機連線至您的網路/計算機
電源介面卡(如包含)提供 24V 直流電源
C 介面鏡頭(單獨)用於捕獲影象
M12 電源線

電源線採用 12 針 M12 A 編碼聯結器。乙太網線為標準 M12 D 編碼。相機需同時連線兩者才能正常工作。

第一步:安裝鏡頭

OV80i 使用可更換的 C-mount 鏡頭。請在安裝相機之前先安裝鏡頭,因為當相機放置在平面上時,C-mount 介面更容易操作和調整。手動轉動對焦環直至影象清晰即可完成對焦。調整光圈環以控制景深。

目標: 讓被檢測部件儘可能填滿畫面。如果部件僅佔影象的一小部分,您就在浪費畫素,而畫素就是您的解析度。

鏡頭型別最適合注意事項
短焦距 (4-6mm)大型部件、短工作距離邊緣畸變更明顯(桶形/魚眼效應)
中焦距 (8-12mm)大多數應用場景視野和畸變之間取得良好平衡
長焦距 (16mm 及以上)小型部件、長工作距離視野較窄
現在就考慮畸變問題

如果您使用廣角鏡頭(短焦距),影象會出現桶形畸變。直線看起來會變彎曲,尤其是在邊緣處。這會直接影響後續的對齊精度。您可以透過軟體(鏡頭畸變校正)進行修正,但前提是您需要知道您的鏡頭存在畸變。我們將在影象設定步驟中詳細介紹這一點。

安裝前先計算

使用 Optics Calculator 在安裝相機之前確定您的精確視野、推薦安裝距離以及最小可檢測缺陷尺寸。在此階段把光學引數選對,可以避免後期昂貴的返工。

第二步:安裝相機

這一步比聽起來更重要。相機必須穩固安裝且不能移動。 任何振動或位移都會破壞後續的所有工作:對齊、檢測精度、AI 訓練,全部都會受影響。

  • 使用隨附的安裝板和支架
  • 完全擰緊所有緊韌體
  • 如果安裝在機器框架上,請檢查是否存在振動。即使輕微晃動的相機也會產生不一致的結果
  • 考慮安裝角度:將相機安裝為正對(垂直向下或正面對準)部件
穩定性至關重要

相機在兩次捕獲之間即使移動 1-2 個畫素,也會導致對齊漂移和 AI 準確性問題,而這些問題在後期很難診斷。請在此處多花一分鐘,確保安裝牢固穩定。

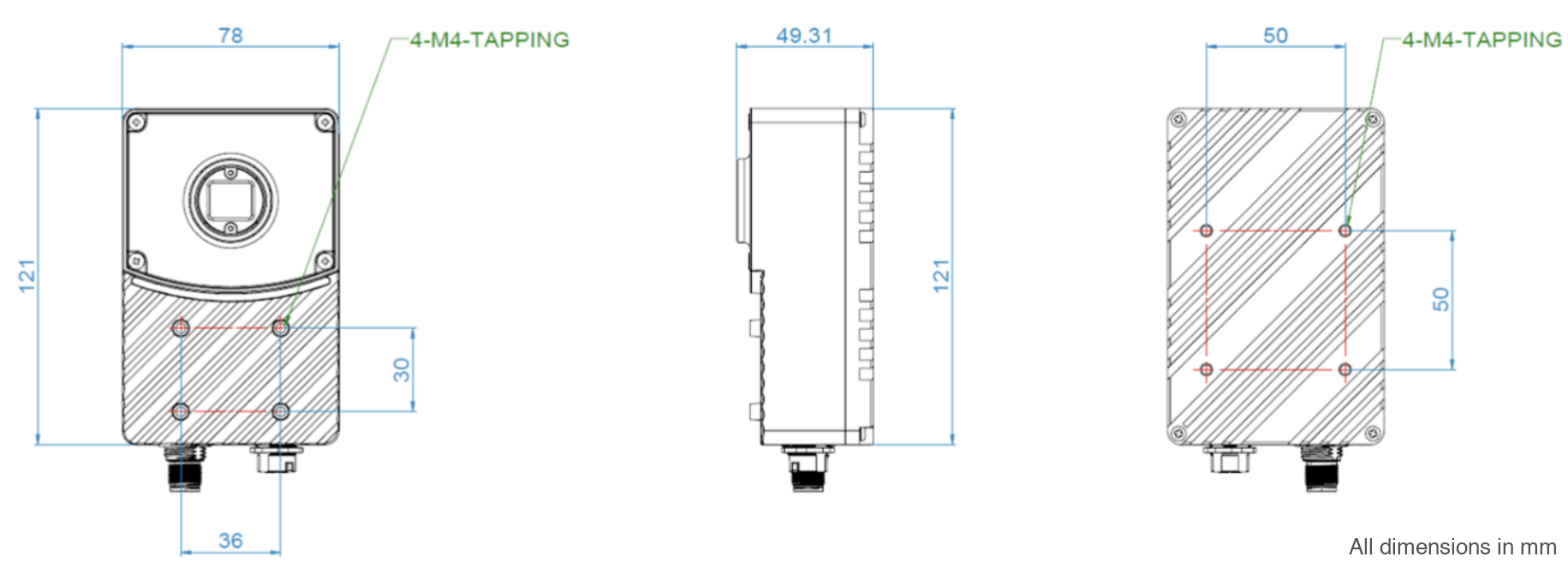

安裝尺寸與二維圖紙

請使用下方的尺寸圖紙來確定安裝孔位置、間距和間隙規劃。這些尺寸對於設計定製的安裝板或支架至關重要。

OV80i 2D dimensioned drawing with mounting hole pattern and spacing

OV80i 二維尺寸圖

OV80i mounting plate dimensions

OV80i 安裝板

設定照明

OV80i 需要外部照明。確保檢測區域內的照明一致、均勻。

照明是一個物理問題,無法透過軟體解決。AI 只能基於相機所看到的內容進行處理,而相機所看到的內容完全取決於零件的照明方式。

良好的照明意味著:

  • 均勻: 零件上沒有亮斑或陰影
  • 可重複: 每次照明相同(避免來自窗戶、迴圈開關的頂燈、晝夜變化等環境光變化)
  • 能顯現缺陷: 如果您要查詢劃痕,使用斜射光使其可見。如果您要查詢顏色差異,則均勻的漫射光效果最佳

常見照明錯誤:

  • 依賴工廠頂燈(它們全天都在變化)
  • 在光亮或反射表面產生眩光
  • 照明不足導致影象暗淡併產生噪點

第 3 步:連線電纜

M12 12-pin power connector (OV80i)

M12 12 針電源 (OV80i)

M12 to RJ45 Ethernet cable

M12 轉 RJ45 乙太網

  1. 電源線: 將 M12 電源線連線到相機和 24V 直流電源之間(19-24 VDC,最低 1A 供電;相機最高功耗 18W(通常為 15W))
  2. 乙太網線: 將 M12 乙太網線連線到相機和您的計算機、交換機或網路之間

兩條電纜都必須連線。相機需要電源才能執行,需要乙太網才能通訊。

聯結器型別

OV80i 相機機身上的 M12 電源聯結器為公頭,因此您的電源線在相機側需要母頭 M12 端。相機上的乙太網聯結器為母頭,因此您的乙太網線需要公頭 M12 端。

OV80i 還有一個 HDMI 輸出,可直接連線到顯示器(1920x1080)。這對於無需聯網計算機的現場驗證非常有用。

電源要求
  • 電壓: 19-24 VDC 穩壓
  • 電流: 最低 1A
  • 功率: 通常 15W,最大 18W
  • 第 7 針 = 24V DC (+),第 8 針 = GND
  • 請勿使用非穩壓電源;電壓尖峰會損壞相機

第 4 步:上電並驗證

兩條電纜都連線好後:

  1. 接通電源
  2. 觀察相機上的 LED 指示燈(從左到右):
    • 乙太網 LED(橙色):網路鏈路活動
    • 預留 LED: 關閉(保留供將來使用)
    • 使用者自定義 LED: 可透過軟體配置
    • 電源 LED(綠色):電源正常,紅色表示錯誤
    • 啟動大約需要 30 秒
  3. 如果 LED 未亮起,請檢查電源連線和電壓
LED(位置)顏色/狀態含義
乙太網(左)橙色常亮網路鏈路活動
乙太網(左)關閉無網路連線
預留關閉正常(預留)
使用者自定義可配置透過軟體設定
電源(右)綠色常亮電源正常,系統就緒
電源(右)紅色常亮系統錯誤
電源(右)關閉無電源;檢查電纜和供電

下載 3D CAD 模型

下載 CAD 檔案需使用桌面裝置

3D CAD 模型 (.STEP) 僅在桌面計算機上檢視時可供下載。開啟這些檔案需要 CAD 軟體。

下載 3D 模型用於整合規劃、夾具設計或安裝佈局:

檔案格式描述
安裝板STEP用於支架整合的安裝板
OV80i 相機機身STEP用於佈局規劃的完整相機機身
提示

這些模型包含所有外部尺寸、安裝孔和聯結器位置。將它們匯入您的 CAD 軟體,以便在安裝前驗證間隙。

安裝檢查清單

在繼續之前,請確認:

  • 相機已穩固安裝(進行搖晃測試;不應有任何鬆動)
  • 已安裝 C-mount 鏡頭,且對焦環可觸及
  • 已設定外部光源且光照一致
  • 電源線已連線,電源 LED 顯示綠色
  • 乙太網線已連線
  • 系統啟動後已就緒

全部就緒?前往 在瀏覽器中開啟 OV80i
