Cài Đặt OV80i
Bạn đã mở hộp. Hãy cùng thiết lập camera về mặt vật lý và sẵn sàng hoạt động.
OV80i
Trong hộp có gì
Lô hàng của bạn bao gồm:

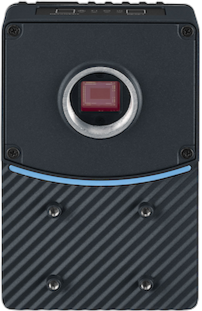

Camera OV80i
Tấm Lắp Đặt
Cáp Nguồn M12
Cáp Ethernet M12
Bộ Chuyển Đổi Nguồn
Terminal Block
| Hạng Mục | Công Dụng |
|---|---|
| Camera OV80i | Bản thân thiết bị camera |
| Tấm lắp đặt + phụ kiện | Cố định camera vào giá đỡ của bạn |
| Cáp nguồn M12 | Kết nối camera với nguồn 24V DC |
| Cáp Ethernet M12 | Kết nối camera với mạng/máy tính của bạn |
| Bộ chuyển đổi nguồn (nếu có kèm) | Cung cấp nguồn 24V DC |
| Ống kính C-mount (riêng) | Chụp hình ảnh |
Cáp nguồn có đầu nối M12 A-coded 12 chân. Cáp Ethernet là chuẩn M12 D-coded. Bạn cần kết nối cả hai để camera hoạt động.
Bước 1: Lắp ống kính
OV80i sử dụng ống kính C-mount có thể thay thế. Gắn ống kính trước khi lắp camera, vì C-mount dễ tiếp cận và điều chỉnh hơn khi camera đặt trên bề mặt phẳng. Điều chỉnh tiêu cự thủ công bằng cách xoay vòng lấy nét cho đến khi hình ảnh sắc nét. Điều chỉnh vòng khẩu độ để kiểm soát độ sâu trường ảnh.
Mục tiêu: Lấp đầy khung hình với chi tiết của bạn càng nhiều càng tốt. Nếu chi tiết chỉ chiếm một phần nhỏ của hình ảnh, bạn đang lãng phí pixel, và pixel chính là độ phân giải của bạn.
| Loại ống kính | Phù hợp nhất cho | Cần lưu ý |
|---|---|---|
| Tiêu cự ngắn (4-6mm) | Chi tiết lớn, khoảng cách làm việc ngắn | Méo hình nhiều ở các cạnh (hiệu ứng barrel/fisheye) |
| Tiêu cự trung bình (8-12mm) | Hầu hết các ứng dụng | Cân bằng tốt giữa trường nhìn và độ méo |
| Tiêu cự dài (16mm+) | Chi tiết nhỏ, khoảng cách làm việc dài | Trường nhìn hẹp hơn |
Nếu bạn sử dụng ống kính góc rộng (tiêu cự ngắn), hình ảnh sẽ có hiện tượng méo barrel. Các đường thẳng xuất hiện cong, đặc biệt là ở các cạnh. Điều này ảnh hưởng trực tiếp đến độ chính xác của việc căn chỉnh sau này. Bạn có thể sửa nó trong phần mềm (lens distortion correction), nhưng bạn cần biết rằng ống kính của mình gây ra méo hình. Chúng tôi sẽ đề cập đến điều này trong bước cài đặt hình ảnh.
Sử dụng Optics Calculator để xác định chính xác trường nhìn, khoảng cách lắp đặt được khuyến nghị và kích thước lỗi nhỏ nhất có thể phát hiện trước khi lắp đặt camera. Thiết lập đúng thông số quang học ở giai đoạn này sẽ ngăn ngừa việc làm lại tốn kém về sau.
Bước 2: Lắp đặt camera
Điều này quan trọng hơn bạn nghĩ. Camera phải được lắp đặt ổn định và không được di chuyển. Bất kỳ rung động hoặc dịch chuyển nào cũng sẽ làm ảnh hưởng đến mọi thứ tiếp theo: việc căn chỉnh, độ chính xác kiểm tra, huấn luyện AI, tất cả mọi thứ.
- Sử dụng tấm lắp đặt và giá đỡ được cung cấp
- Siết chặt hoàn toàn tất cả các ốc vít
- Nếu lắp trên khung máy, hãy kiểm tra rung động. Một camera bị rung dù chỉ rất nhẹ cũng sẽ tạo ra kết quả không nhất quán
- Cân nhắc về góc lắp: lắp camera sao cho nó nhìn thẳng xuống (hoặc nhìn thẳng vào) chi tiết
Một camera dịch chuyển dù chỉ 1-2 pixel giữa các lần chụp sẽ gây ra hiện tượng trôi căn chỉnh và các vấn đề về độ chính xác AI rất khó chẩn đoán sau này. Hãy dành thêm một phút ở đây để đảm bảo giá lắp thật chắc chắn.
Kích thước lắp đặt và bản vẽ 2D
Sử dụng các bản vẽ có kích thước bên dưới để xác định vị trí lỗ lắp đặt, khoảng cách và lập kế hoạch khoảng trống. Các kích thước này rất quan trọng để thiết kế tấm lắp đặt hoặc giá đỡ tùy chỉnh.

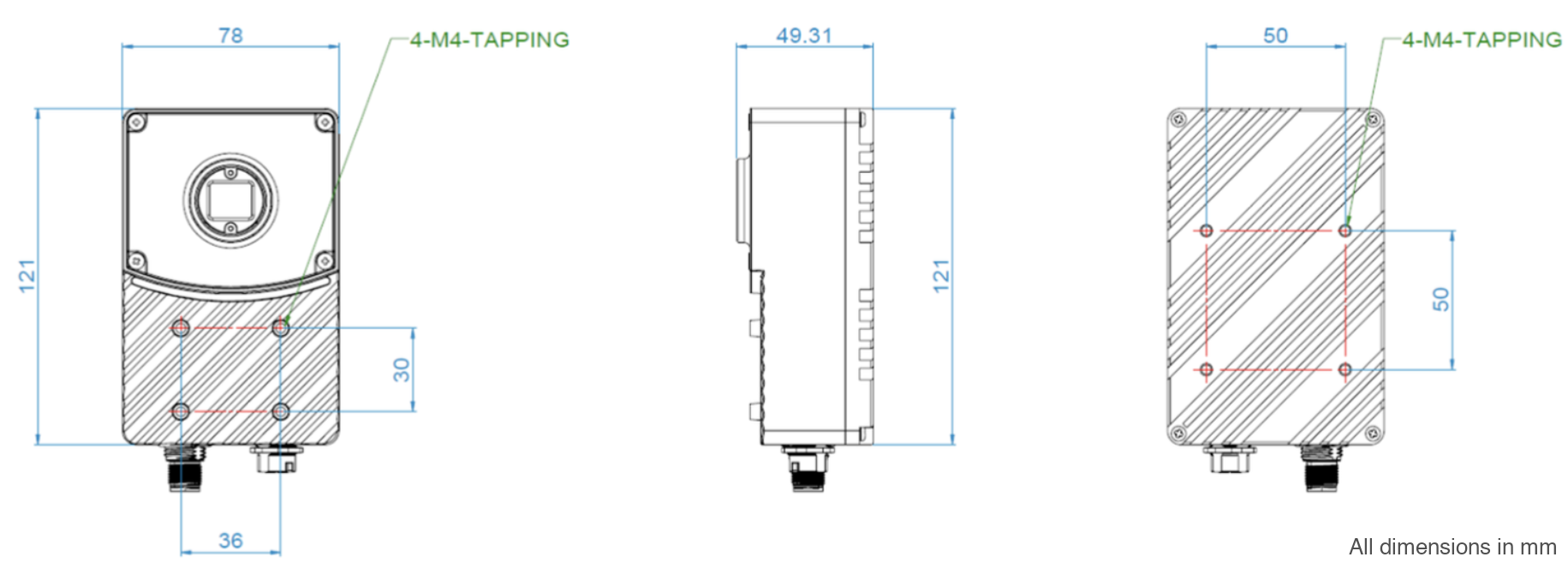

Bản vẽ 2D có kích thước OV80i
Tấm lắp đặt OV80i
Thiết lập hệ thống chiếu sáng
OV80i yêu cầu chiếu sáng bên ngoài. Đảm bảo chiếu sáng đồng đều, nhất quán trên toàn bộ khu vực kiểm tra.
Chiếu sáng là một vấn đề vật lý không thể giải quyết bằng phần mềm. AI chỉ có thể làm việc với những gì camera nhìn thấy, và những gì camera nhìn thấy phụ thuộc hoàn toàn vào cách bộ phận được chiếu sáng.
Chiếu sáng tốt nghĩa là:
- Đồng đều: không có điểm sáng chói hoặc bóng tối trên bộ phận
- Có thể lặp lại: cùng một điều kiện chiếu sáng mỗi lần (tránh thay đổi ánh sáng môi trường từ cửa sổ, đèn trần nhấp nháy, biến đổi ngày/đêm)
- Làm lộ rõ các lỗi của bạn: nếu bạn đang tìm vết xước, chiếu sáng theo góc nghiêng sẽ làm chúng hiện rõ. Nếu bạn đang tìm sự khác biệt về màu sắc, chiếu sáng khuếch tán đều là tốt nhất
Các sai lầm phổ biến về chiếu sáng:
- Phụ thuộc vào đèn trần của nhà máy (chúng thay đổi trong suốt ngày)
- Tạo ra ánh sáng chói trên các bề mặt bóng hoặc phản chiếu
- Chiếu sáng không đủ khiến hình ảnh tối và nhiễu
Bước 3: Kết nối cáp
Cáp nguồn M12 12 chân (OV80i)
Cáp Ethernet M12 sang RJ45
- Cáp nguồn: Kết nối cáp nguồn M12 giữa camera và nguồn điện 24V DC (19-24 VDC, nguồn cung cấp tối thiểu 1A; camera tiêu thụ đến 18W (thường là 15W))
- Cáp Ethernet: Kết nối cáp Ethernet M12 giữa camera và máy tính, switch hoặc mạng của bạn
Cả hai cáp phải được kết nối. Camera cần nguồn điện để hoạt động và Ethernet để giao tiếp.
OV80i có đầu nối nguồn M12 đực trên thân camera, vì vậy cáp nguồn của bạn cần đầu M12 cái ở phía camera. Đầu nối Ethernet trên camera là cái, vì vậy cáp Ethernet của bạn cần đầu M12 đực.
OV80i cũng có đầu ra HDMI để kết nối trực tiếp với màn hình (1920x1080). Điều này hữu ích cho việc xác minh tại chỗ mà không cần máy tính kết nối mạng.
- Điện áp: 19-24 VDC ổn áp
- Dòng điện: Tối thiểu 1A
- Công suất: Thường 15W, tối đa 18W
- Chân 7 = 24V DC (+), Chân 8 = GND
- Không sử dụng nguồn điện không ổn áp; xung điện áp có thể làm hỏng camera
Bước 4: Cấp nguồn và xác minh
Khi cả hai cáp đã được kết nối:
- Cấp nguồn
- Quan sát các đèn LED trên camera (từ trái sang phải):
- LED Ethernet (cam): kết nối mạng đang hoạt động
- LED Dự phòng: tắt (dành cho sử dụng trong tương lai)
- LED do người dùng định nghĩa: có thể cấu hình qua phần mềm
- LED Nguồn (xanh lá): nguồn tốt, đỏ báo lỗi
- Khởi động mất khoảng 30 giây
- Nếu các đèn LED không sáng, hãy kiểm tra các kết nối nguồn và điện áp
| LED (vị trí) | Màu/Trạng thái | Ý nghĩa |
|---|---|---|
| Ethernet (trái) | Cam sáng liên tục | Kết nối mạng đang hoạt động |
| Ethernet (trái) | Tắt | Không có kết nối mạng |
| Dự phòng | Tắt | Bình thường (dự phòng) |
| Do người dùng định nghĩa | Có thể cấu hình | Thiết lập qua phần mềm |
| Nguồn (phải) | Xanh lá sáng liên tục | Nguồn OK, hệ thống sẵn sàng |
| Nguồn (phải) | Đỏ sáng liên tục | Lỗi hệ thống |
| Nguồn (phải) | Tắt | Không có nguồn; kiểm tra cáp và nguồn cấp |
Tải Xuống Mô Hình 3D CAD
Yêu cầu máy tính để bàn để tải xuống CAD
Các mô hình 3D CAD (.STEP) có sẵn để tải xuống khi xem trên máy tính để bàn. Các tệp này yêu cầu phần mềm CAD để mở.
Tải xuống các mô hình 3D để lập kế hoạch tích hợp, thiết kế đồ gá, hoặc bố trí lắp đặt:
| Tệp | Định Dạng | Mô Tả |
|---|---|---|
| Mounting Plate | STEP | Tấm lắp đặt để tích hợp giá đỡ |
| OV80i Camera Body | STEP | Toàn bộ thân camera để lập kế hoạch bố trí |
Các mô hình này bao gồm tất cả các kích thước bên ngoài, lỗ lắp đặt và vị trí đầu nối. Nhập chúng vào phần mềm CAD của bạn để kiểm tra khoảng cách trước khi lắp đặt.
Danh Sách Kiểm Tra Lắp Đặt
Trước khi tiếp tục, hãy xác nhận:
- Camera được lắp đặt ổn định (hãy thử lắc; nó không được lay động)
- Ống kính C-mount đã được lắp đặt và vòng lấy nét có thể tiếp cận được
- Đèn chiếu sáng bên ngoài đã được thiết lập và nhất quán
- Cáp nguồn đã được kết nối, đèn LED nguồn có màu xanh lá
- Cáp Ethernet đã được kết nối
- Hệ thống đã sẵn sàng sau khi khởi động
Tất cả đều xanh? Hãy đi đến Mở OV80i Trong Trình Duyệt Của Bạn.
