OV80i installieren

Sie haben die Verpackung geöffnet. Nun richten wir die Kamera physisch ein und machen sie betriebsbereit.

OV80i Smart Camera

OV80i

Lieferumfang

Ihre Lieferung enthält:

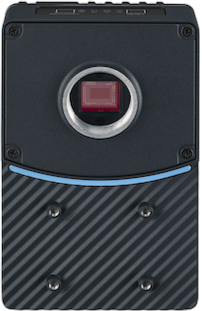

OV80i Smart Camera

OV80i Kamera

Mounting plate

Montageplatte

M12 12-pin power cable

M12 Stromkabel

Ethernet cable

M12 Ethernet-Kabel

24V DC power adapter

Netzteil

Terminal block and adapter

Klemmenblock

KomponenteVerwendungszweck
OV80i KameraDie Kameraeinheit selbst
Montageplatte + BefestigungsmaterialSichert die Kamera an Ihrer Vorrichtung
M12 StromkabelVerbindet die Kamera mit 24 V DC Stromversorgung
M12 Ethernet-KabelVerbindet die Kamera mit Ihrem Netzwerk/Computer
Netzteil (falls enthalten)Liefert 24 V DC Stromversorgung
C-Mount-Objektiv (separat)Erfasst das Bild
M12 Stromkabel

Das Stromkabel verfügt über einen 12-poligen M12 A-kodierten Stecker. Das Ethernet-Kabel ist ein standardmäßiges M12 D-kodiertes Kabel. Beide müssen angeschlossen sein, damit die Kamera funktioniert.

Schritt 1: Objektiv montieren

Der OV80i verwendet wechselbare C-Mount-Objektive. Bringen Sie das Objektiv an, bevor Sie die Kamera montieren, da der C-Mount leichter zugänglich und einstellbar ist, wenn die Kamera auf einer ebenen Fläche liegt. Stellen Sie den Fokus manuell ein, indem Sie den Fokusring drehen, bis das Bild scharf ist. Passen Sie den Blendenring an, um die Schärfentiefe zu steuern.

Das Ziel: Füllen Sie das Bildfeld so weit wie möglich mit Ihrem Bauteil aus. Wenn das Bauteil nur einen kleinen Teil des Bildes einnimmt, verschwenden Sie Pixel – und Pixel sind Ihre Auflösung.

ObjektivtypAm besten geeignet fürWorauf achten
Kurze Brennweite (4-6 mm)Große Bauteile, kurzer ArbeitsabstandMehr Verzeichnung an den Rändern (Tonnen-/Fisheye-Effekt)
Mittlere Brennweite (8-12 mm)Die meisten AnwendungenGute Balance zwischen Sichtfeld und Verzeichnung
Lange Brennweite (ab 16 mm)Kleine Bauteile, langer ArbeitsabstandSchmaleres Sichtfeld
Denken Sie jetzt an die Verzeichnung

Wenn Sie ein Weitwinkelobjektiv (kurze Brennweite) verwenden, weist das Bild eine Tonnenverzeichnung auf. Gerade Linien erscheinen gekrümmt, insbesondere an den Rändern. Dies wirkt sich später direkt auf die Ausrichtungsgenauigkeit aus. Sie können dies in der Software korrigieren (Objektivverzeichnungskorrektur), müssen aber wissen, dass Ihr Objektiv Verzeichnung verursacht. Wir behandeln dies im Schritt zu den Bildeinstellungen.

Berechnen Sie vor der Montage

Verwenden Sie den Optics Calculator, um vor der Installation der Kamera Ihr genaues Sichtfeld, den empfohlenen Montageabstand und die kleinste erkennbare Defektgröße zu ermitteln. Die richtige Wahl der Optik in diesem Schritt verhindert kostspielige Nacharbeiten später.

Schritt 2: Kamera montieren

Dies ist wichtiger, als es klingt. Die Kamera muss stabil montiert sein und darf sich nicht bewegen. Jede Vibration oder Verschiebung beeinträchtigt alles, was folgt: Ausrichtung, Inspektionsgenauigkeit, AI-Training – alles.

  • Verwenden Sie die mitgelieferte Montageplatte und die Halterungen
  • Ziehen Sie alle Befestigungselemente vollständig fest
  • Bei der Montage an einem Maschinenrahmen auf Vibrationen achten. Eine Kamera, die auch nur leicht wackelt, liefert inkonsistente Ergebnisse
  • Berücksichtigen Sie den Winkel: Montieren Sie die Kamera so, dass sie senkrecht nach unten (oder direkt auf das Bauteil) blickt
Stabilität ist alles

Eine Kamera, die sich zwischen den Aufnahmen auch nur um 1-2 Pixel bewegt, verursacht eine Ausrichtungsdrift und AI-Genauigkeitsprobleme, die später nur sehr schwer zu diagnostizieren sind. Investieren Sie hier die zusätzliche Minute, um sicherzustellen, dass die Halterung absolut stabil ist.

Montageabmessungen und 2D-Zeichnungen

Verwenden Sie die untenstehenden bemaßten Zeichnungen für die Positionierung der Montagebohrungen, Abstände und die Freiraumplanung. Diese Abmessungen sind entscheidend für die Konstruktion kundenspezifischer Montageplatten oder Halterungen.

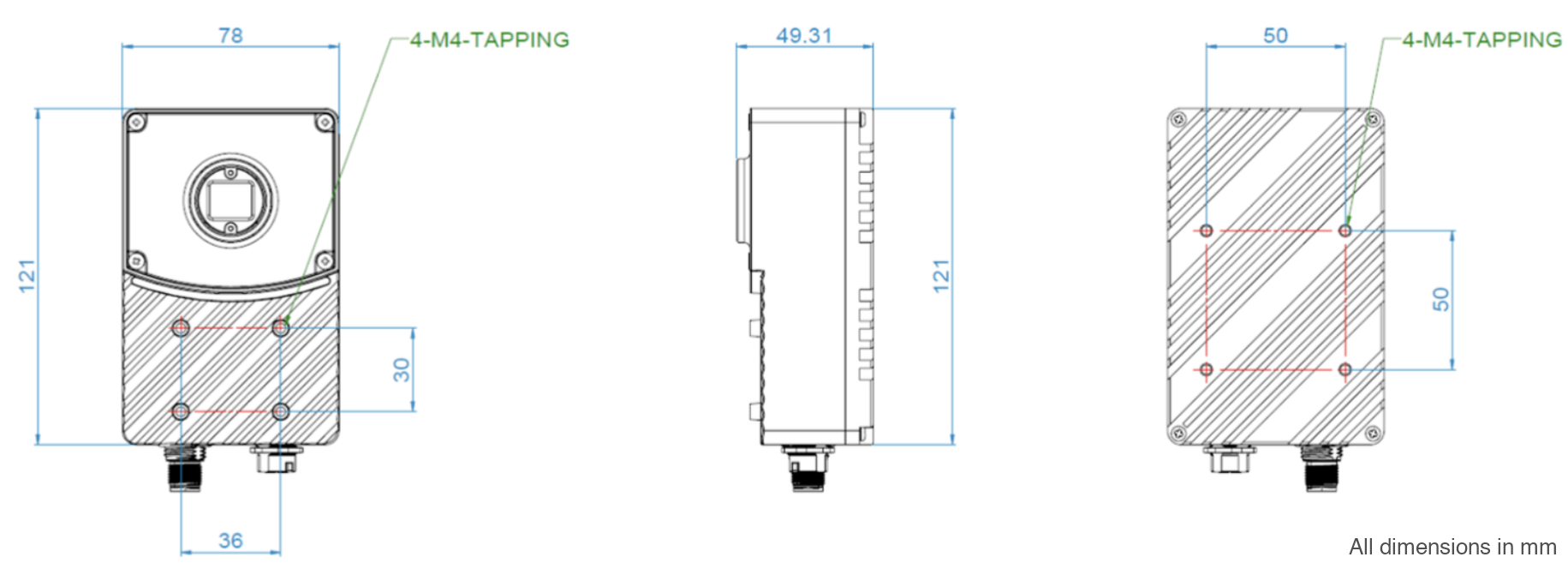

OV80i 2D dimensioned drawing with mounting hole pattern and spacing

OV80i 2D-Maßzeichnung

OV80i mounting plate dimensions

OV80i Montageplatte

Beleuchtung einrichten

Der OV80i benötigt externe Beleuchtung. Stellen Sie eine gleichmäßige, konstante Ausleuchtung des Inspektionsbereichs sicher.

Beleuchtung ist ein physikalisches Problem, das nicht durch Software gelöst werden kann. Die KI kann nur mit dem arbeiten, was die Kamera sieht, und was die Kamera sieht, hängt vollständig davon ab, wie das Teil ausgeleuchtet ist.

Gute Beleuchtung bedeutet:

  • Gleichmäßig: keine hellen Stellen oder dunklen Schatten auf dem Teil
  • Reproduzierbar: jedes Mal dieselbe Beleuchtung (vermeiden Sie Änderungen des Umgebungslichts durch Fenster, schaltende Deckenleuchten, Tag/Nacht-Schwankungen)
  • Macht Ihre Defekte sichtbar: Wenn Sie nach Kratzern suchen, macht schräge Beleuchtung diese sichtbar. Wenn Sie nach Farbunterschieden suchen, funktioniert gleichmäßige, diffuse Beleuchtung am besten

Häufige Beleuchtungsfehler:

  • Verlassen auf die Deckenbeleuchtung der Fabrik (diese ändert sich im Tagesverlauf)
  • Erzeugung von Reflexionen auf glänzenden oder spiegelnden Oberflächen
  • Unzureichende Beleuchtung, sodass das Bild dunkel und verrauscht ist

Schritt 3: Kabel anschließen

M12 12-pin power connector (OV80i)

M12 12-Pin Stromversorgung (OV80i)

M12 to RJ45 Ethernet cable

M12 auf RJ45 Ethernet

  1. Stromkabel: Verbinden Sie das M12-Stromkabel zwischen der Kamera und Ihrer 24-V-DC-Stromversorgung (19-24 VDC, mindestens 1 A Versorgung; die Kamera nimmt bis zu 18 W auf (typischerweise 15 W))
  2. Ethernet-Kabel: Verbinden Sie das M12-Ethernet-Kabel zwischen der Kamera und Ihrem Computer, Switch oder Netzwerk

Beide Kabel müssen angeschlossen sein. Die Kamera benötigt Strom zum Betrieb und Ethernet zur Kommunikation.

Steckergeschlecht

Der OV80i hat einen männlichen M12-Stromanschluss am Kameragehäuse, sodass Ihr Stromkabel ein weibliches M12-Ende auf der Kameraseite benötigt. Der Ethernet-Anschluss an der Kamera ist weiblich, sodass Ihr Ethernet-Kabel ein männliches M12-Ende benötigt.

Der OV80i verfügt außerdem über einen HDMI-Ausgang zum direkten Anschluss an einen Monitor (1920x1080). Dies ist nützlich für die Vor-Ort-Verifikation ohne vernetzten Computer.

Stromanforderungen
  • Spannung: 19-24 VDC geregelt
  • Strom: Mindestens 1 A
  • Leistung: Typisch 15 W, max. 18 W
  • Pin 7 = 24 V DC (+), Pin 8 = GND
  • Verwenden Sie keine ungeregelten Netzteile; Spannungsspitzen können die Kamera beschädigen

Schritt 4: Einschalten und überprüfen

Sobald beide Kabel angeschlossen sind:

  1. Spannung anlegen
  2. Beobachten Sie die LEDs an der Kamera (von links nach rechts):
    • Ethernet-LED (orange): Netzwerkverbindung aktiv
    • Reserve-LED: aus (reserviert für zukünftige Verwendung)
    • Benutzerdefinierte LED: über Software konfigurierbar
    • Power-LED (grün): Spannungsversorgung in Ordnung, rot zeigt Fehler an
    • Der Bootvorgang dauert etwa 30 Sekunden
  3. Wenn die LEDs nicht leuchten, prüfen Sie Ihre Stromanschlüsse und die Spannung
LED (Position)Farbe/StatusBedeutung
Ethernet (links)Orange dauerhaftNetzwerkverbindung aktiv
Ethernet (links)AusKeine Netzwerkverbindung
ReserveAusNormal (reserviert)
BenutzerdefiniertKonfigurierbarÜber Software eingestellt
Power (rechts)Grün dauerhaftSpannung OK, System bereit
Power (rechts)Rot dauerhaftSystemfehler
Power (rechts)AusKeine Spannung; Kabel und Versorgung prüfen

3D-CAD-Modelle herunterladen

Desktop für CAD-Downloads erforderlich

3D-CAD-Modelle (.STEP) stehen zum Download zur Verfügung, wenn Sie die Seite auf einem Desktop-Computer aufrufen. Zum Öffnen dieser Dateien wird eine CAD-Software benötigt.

Laden Sie 3D-Modelle für die Integrationsplanung, Vorrichtungskonstruktion oder das Montagelayout herunter:

DateiFormatBeschreibung
MontageplatteSTEPMontageplatte zur Halterungsintegration
OV80i KameragehäuseSTEPKomplettes Kameragehäuse zur Layoutplanung
tipp

Diese Modelle enthalten alle Außenabmessungen, Befestigungsbohrungen und Anschlusspositionen. Importieren Sie sie in Ihre CAD-Software, um vor der Installation die Freiräume zu überprüfen.

Installations-Checkliste

Bevor Sie fortfahren, bestätigen Sie:

  • Kamera ist stabil montiert (führen Sie einen Rütteltest durch; sie darf sich nicht bewegen)
  • C-Mount-Objektiv installiert und Fokusring zugänglich
  • Externe Beleuchtung ist eingerichtet und konstant
  • Stromkabel angeschlossen, Power-LED leuchtet grün
  • Ethernet-Kabel angeschlossen
  • System ist nach dem Hochfahren betriebsbereit

Alles grün? Weiter zu OV80i im Browser öffnen.
