OV80i Technische Spezifikationen

Dieses Dokument enthält umfassende technische Spezifikationen für die OV80i Smart Camera, einschließlich Hardwarefähigkeiten, Leistungsparametern, Pinbelegungen und Umgebungsanforderungen.

Systemübersicht​

Modell: OV80i Industrielle AI Vision Kamera

Hardware-Plattform: Embedded Compute-Plattform

Anwendung: Erweiterte Machine Vision mit integrierten AI-Fähigkeiten

Physische Spezifikationen​

ParameterSpezifikationHinweise
Höhe121 mm
Breite78 mm
Tiefe49,31 mm
Gewicht~700 g (1,5 lbs)
Montage4x M4 (vorne oder hinten)Siehe Montagedokumentation
SchutzartIP40Staub- und Feuchtigkeitsschutz
ZertifizierungenCE/FCCIndustrielle Konformität

Leistungsspezifikationen​

ParameterSpezifikationHinweise
Eingangsspannung19-24 VDCIndustriestandard
Maximale Leistung18 WSpitzenverbrauch
Typische Leistung15 WNormalbetrieb
Stromaufnahme1 A @ 24 VUngefähr

Umgebungsspezifikationen​

ParameterSpezifikationHinweise
Betriebstemperatur0-45 °CIndustrieumgebung
Lagertemperatur-20 bis +70 °CNicht in Betrieb
Luftfeuchtigkeit10-90 % RHNicht kondensierend
VibrationsbeständigkeitIndustriequalitätGeeignet für Produktionslinien

Bildsensor-Spezifikationen​

ParameterSpezifikationHinweise
SensormodellSONY IMX334Industriequalität
Auflösung8,3 MP3840 x 2160 Pixel
Bildrate30 fpsMaximum
Sensorgröße1/1,8"
VerschlusstypRolling Shutter
Farbe/MonoFarbeRGB-Farbsensor
Pixelgröße2,0 μm x 2,0 μm

Prozessorsystem-Spezifikationen​

NVIDIA Orin NX Computing-Modul​

KomponenteSpezifikationDetails
CPU6-Kern Cortex A78AE (64-Bit ARM)
GPU1024-Kern Ampere mit 32 Tensor Cores
AI-Beschleunigung32 Tensor CoresDeep-Learning-Optimierung
Speicher8 GB 128-Bit LPDDR5Systemspeicher
Speicherplatz256 GB NVMe SSDInterner Speicher

Optisches System – Spezifikationen​

Objektivsystem​

ParameterSpezifikationHinweise
AnschlusstypC-MountStandardgewinde
StandardobjektivVariiertSiehe Bestelldetails
Verfügbare OptionenKompatible C-Mount-Objektive
FokustypManuell — am Fokusring des Objektivs eingestellt. Die Kamera hat keine Fokussteuerung.
BlendeManuell/Auto (objektivabhängig)

Konnektivitätsspezifikationen​

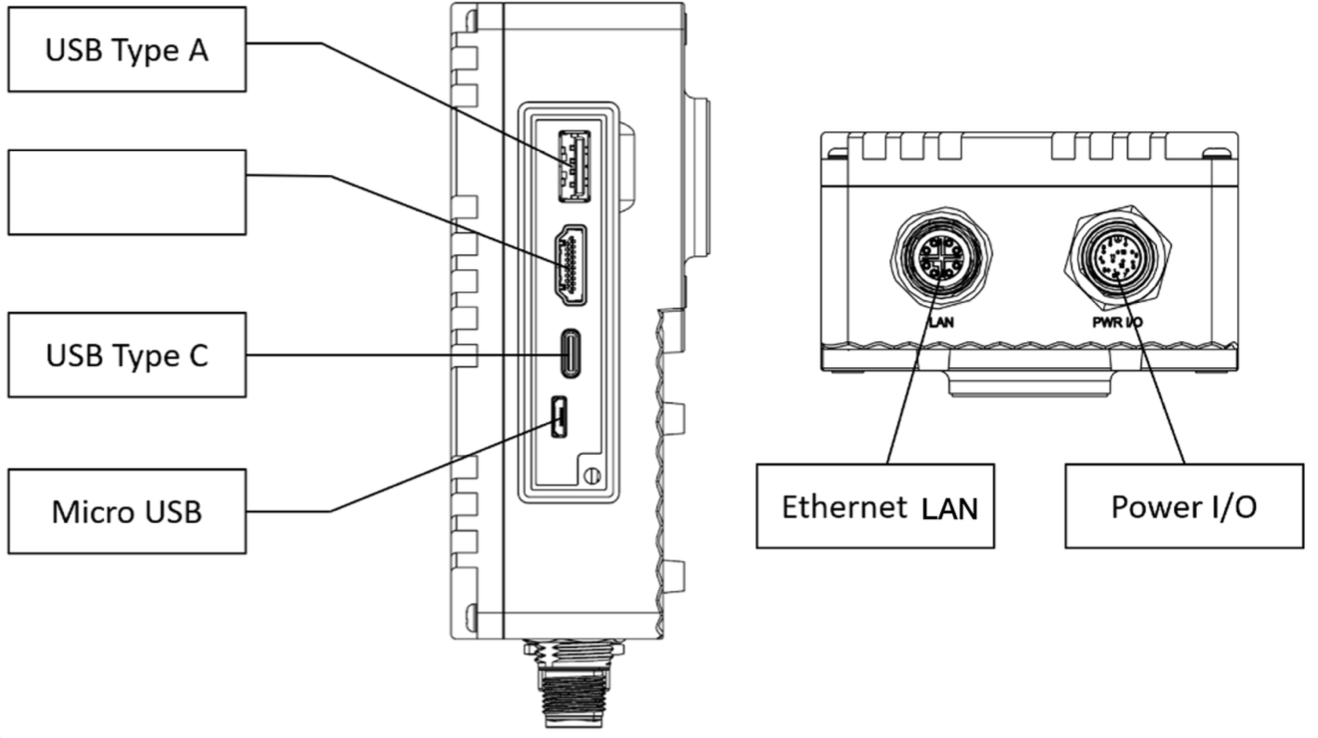

Externe Anschlüsse​


Anschluss-Nr.TypSteckverbinderBeschreibung
1USB Typ-AUSB 3.0Reserviert für Zukunft/Support (nicht für UI-Konnektivität)
2USB Typ-CUSB 3.0Reserviert für Zukunft/Support (nicht für UI-Konnektivität)
3Power I/OM12 A-kodiert 12-PinStromversorgung, Digital I/O
4EthernetM12 X-kodiertNetzwerk, PLC-Kommunikation

Netzwerkspezifikationen​

ParameterSpezifikationHinweise
Ethernet10/100/1000 Base-TGigabit-fähig
ProtokolleEthernet/IP, ProfinetIndustrielle Protokolle
Standard-IP10.250.0.100Statischer Standardwert
Notfall-USB-IP192.168.55.1Micro-USB-Zugriff auf Kamera-UI
DHCP-UnterstützungJaKonfigurierbar

Digital I/O Spezifikationen​

SignalPinAnzahlTypSpezifikationen
Trigger-Eingang101Digitaler EingangNPN Active Low – auf GND ziehen zum Aktivieren
Digitaler Eingang1, 52Digitaler EingangNPN Active Low – auf GND ziehen zum Aktivieren
Digitaler Ausgang11, 122Digitaler AusgangNPN Sinking


I/O – Elektrische Eigenschaften​

ParameterSpezifikationHinweise
Eingangsspannungsbereich0-24 VDC
EingangslogikAuf GND ziehen = AktivNPN-kompatibel
Ausgangsstrom100 mA maximalPro Ausgang
AusgangslogikSinking auf GNDWenn aktiv
AusgangszustandFloatingWenn inaktiv
warnung
  • Digitale Ausgänge (DO0 / DO1) sind NPN Open-Collector, nur Sinking. Sie ziehen die Leitung bei Aktivierung auf GND und können nicht +24 V liefern. Ein externer Pull-up oder eine Last an +24 V muss für den ordnungsgemäßen Betrieb bereitgestellt werden.
  • DIO GND (Pin 9) muss mit GND verbunden sein, damit die Digital-Eingangsfunktion funktioniert
  • DIO GND ist über eine Thermosicherung mit GND verbunden
  • Beim Anschluss an Systeme mit unterschiedlichen Stromversorgungen verwenden Sie DIO GND, um die Massepotenziale zu verbinden
  • Reset (Pin 4) – Auf GND ziehen, um die Kamera neu zu starten (für die meisten Anwendungen nicht erforderlich, floating lassen, um unerwartete Neustarts zu vermeiden)

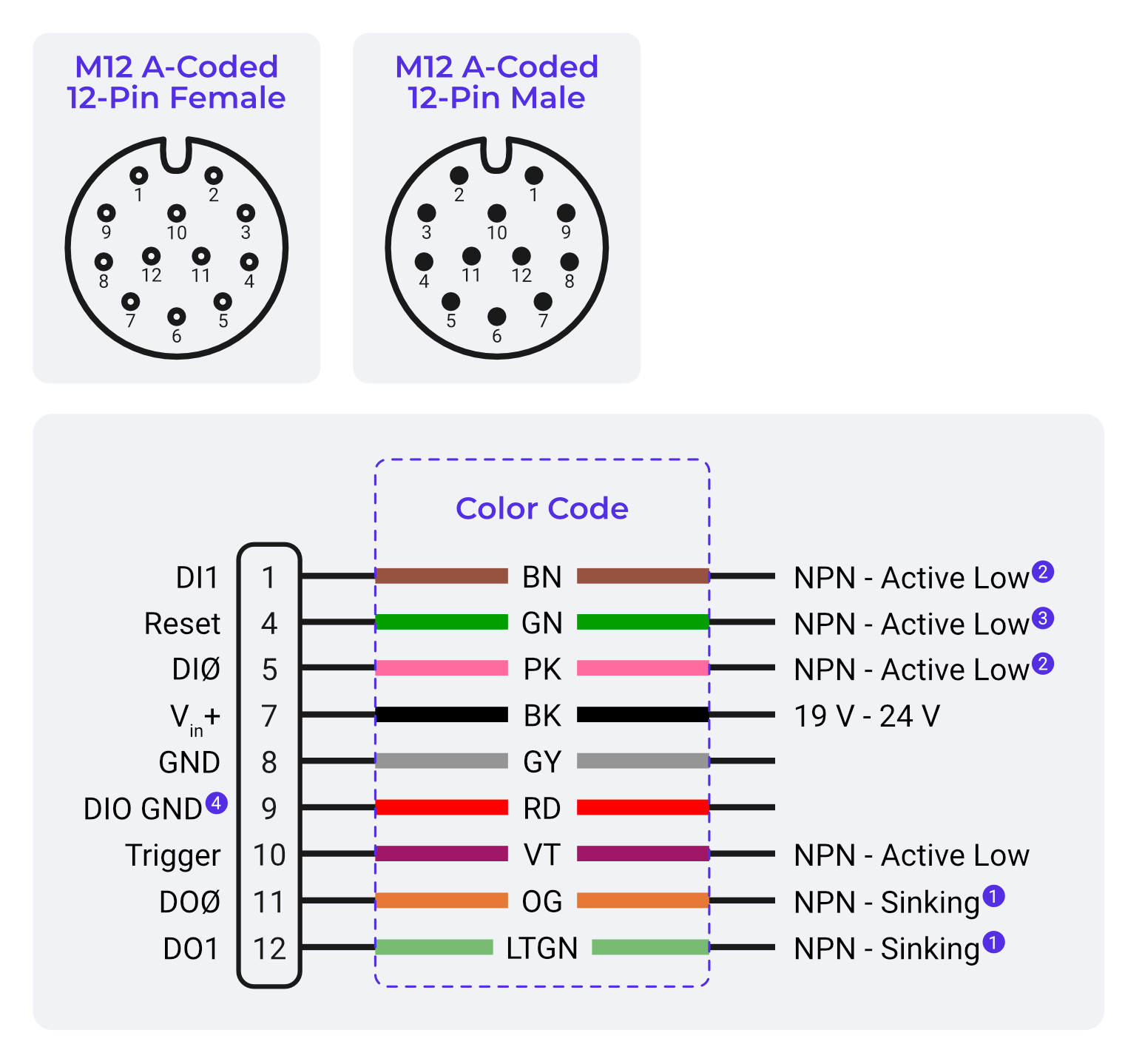

M12 A-kodierter 12-Pin-Steckverbinder – Pinbelegung​

Pinbelegungstabelle​

PinSignalAderfarbe (Ref.)Aderfarbe (Drittanbieter)Funktion
1DI1NPN Active Low
4ResetSystem-Reset-Taste
5DI0NPN Active Low
6Common In
7Vin+BKBKStromeingang Positiv (19-24 V)
8GNDGYGYMasse Stromversorgung
9DIO GNDDigital I/O Masse
10TriggerTrigger-Eingang – NPN Active Low
11DO0Ausgang, NPN Sinking
12DO1Ausgang, NPN Sinking
2,3Reserviert--Nicht angeschlossen

Stromanschlüsse​

Dual Power Input Design:

  • Pin 7: Verbunden mit Vin+ (19-24 V positiv)
  • Pin 8: Verbunden mit GND (Masse Stromversorgung)
hinweis

Bei unzureichender Stromversorgung passen Sie die Verdrahtung so an, dass die 24-V-Versorgung an Vin+ (Pin 7) angeschlossen ist.

Synchronisation & Triggering​

ModusTypBeschreibung
Hardware-TriggerDigitaler EingangAuslösung durch externes Signal
Software-TriggerNetzwerk/ManuellPLC-, manuelles oder Node-RED-Triggering
Aligner-TriggerSoftwareVorlagenbasiertes Triggering
Intervall-TriggerTimer-basiertPeriodisches Triggering

Standard-Lieferumfang​

ArtikelMengeBeschreibung
OV80i Kamera1Haupt-Kameraeinheit
Montageplatte1Hardware inklusive
I/O-Stromkabel1M12-Steckverbinder mit Klemmleiste
Ethernet-Kabel1M12 auf RJ45
Dokumentation1Schnellstartanleitung

Konformität & Normen​

NormKonformitätBeschreibung
CE-KennzeichnungJaEuropäische Konformität
FCCJaUS-amerikanische elektromagnetische Verträglichkeit
SchutzartIP40Staub- und Wasserschutz
IEC 704-1:1982JaSchalldruck ≤ 70 dB(A)
IndustriestandardsMehrereEthernet/IP, Profinet

🔗 Siehe auch​

Technischer Support​

Für technische Unterstützung:

Spezifikationen können ohne vorherige Ankündigung geändert werden. Die aktuellsten Spezifikationen entnehmen Sie bitte der neuesten Dokumentation.
