Schnellinstallationsanleitung
Befolgen Sie diese Schritte, um Ihre OV80i-Kamera erstmals physisch zu installieren und in Betrieb zu nehmen.
Lieferumfang
 |  |  |  |  |
|---|---|---|---|---|
| OV80i Smart Kamera | Montageplatte oder Halterung (falls bestellt) | M12 12-Pin A-kodiertes Kabel (Pigtail oder Verlängerung) | M12 8-Pin X-kodiert auf RJ45 Ethernet-Kabel | Klemmenblock oder Netzteiladapter (optional) |
Benötigte Werkzeuge
 |  |  |
|---|---|---|
| 4 mm Innensechskantschlüssel (für Halterungen) | Kleiner Schlitzschraubendreher (für Klemmenblockverdrahtung) | 24 V DC Stromversorgung (mindestens 1 A Ausgangsleistung) |
Elektrische Anschlüsse
Überprüfen Sie die Pinbelegung vor dem Einschalten. Falsche Verdrahtung kann die Kamera beschädigen. Vollständige Verdrahtungsdetails finden Sie unter Power + M12 Wiring Guide.
Der OV80i verwendet einen 12-poligen M12 A-kodierten Steckverbinder für die gesamte Stromversorgung, I/O und Kommunikation.
- Stromversorgungs-Pins:
- Pin 7 = 24V DC (+)
- Pin 8 = GND (−)
Sie können:
- Ein Pigtail-Kabel direkt an ein geregeltes 24 V DC Netzteil (mindestens 1 A Ausgang) anschließen.
- Oder über eine M12-zu-Klemmenblock-Basis verbinden, die alle Pins zugänglich macht.
Montage der Kamera
- Verwenden Sie die mitgelieferte Halterung oder eine kundenspezifische Konstruktion.
- Stellen Sie sicher, dass die Kamera stabil und sicher befestigt ist.
- Positionieren Sie die Kamera im für Ihr Objektiv angegebenen Arbeitsabstand.
Der OV80i verwendet C-Mount-Objektive.
Vermeiden Sie für beste Ergebnisse Blendung, Schatten oder Gegenlicht.
Netzwerk- & Display-Einrichtung
- Verbinden Sie den Ethernet-Port mit einem Laptop oder Switch.
- Stellen Sie Ihren Computer auf das Subnetz
10.250.0.Xein, um zu kommunizieren.
Die Kamera wird ausgeliefert mit:
- Statische IP:
10.250.0.100 - DHCP: Standardmäßig deaktiviert (kann in den Einstellungen aktiviert werden)
Für den Notfallzugriff verbinden Sie sich über Micro-USB und öffnen Sie http://192.168.55.1 in einem Browser (funktioniert unabhängig von der Ethernet-Konfiguration).
Schließen Sie ein 1920×1080-Display an den HDMI-Port an, um eine vereinfachte, schreibgeschützte HMI zur Echtzeit-Visualisierung anzuzeigen. Dies ist reine Anzeige und nicht interaktiv.
Netzwerkspezifikationen
Overview AI Kameras (z.B. OV20i, OV80i) sind industrielle KI-Bildverarbeitungssysteme, die typischerweise die folgenden Netzwerkspezifikationen erfüllen:
| Merkmal | Typischer Wert |
|---|---|
| Schnittstelle | 1 Gbps Ethernet |
| Protokoll | TCP/IP (häufig mit FTP/MQTT/REST/API) |
| Typische Bandbreitennutzung | ~15–50 Mbps pro Kamera (abhängig von Bildauflösung, Frequenz und KI-Modell) |
| Maximale Bandbreite | Kann während Bildübertragungen oder Bursts kurzzeitig auf 100–200 Mbps ansteigen |
Faustregel (pro Kamera):
- Mindest-Port-Geschwindigkeit: 1 Gbps
- Empfohlener Pro-Port-Puffer: >100 KB für Bursts
- Uplink-/Backbone-Kapazität: Bei Aggregation mehrerer Kameras zu einem Switch sollte der Uplink ~200–300 Mbps pro Kamera bewältigen können (unter Berücksichtigung von Overhead)
Einschaltprüfung
Nach dem Einschalten:
- Power-LED (ganz rechts) sollte dauerhaft grün leuchten.
- Ethernet-LED (ganz links) sollte orange leuchten, wenn verbunden.
- Bootvorgang abgeschlossen in ~30 Sekunden.
Bereit zum Loslegen
Öffnen Sie in Chrome oder Edge: http://10.250.0.100, um auf die Weboberfläche der Kamera zuzugreifen.
Lieber zusehen als lesen? Schauen Sie sich unsere video walkthroughs auf der Startseite an, um schrittweise visuelle Anleitungen zur Rezepterstellung, Inspektionseinrichtung und Integration zu erhalten.
🔗 Siehe auch

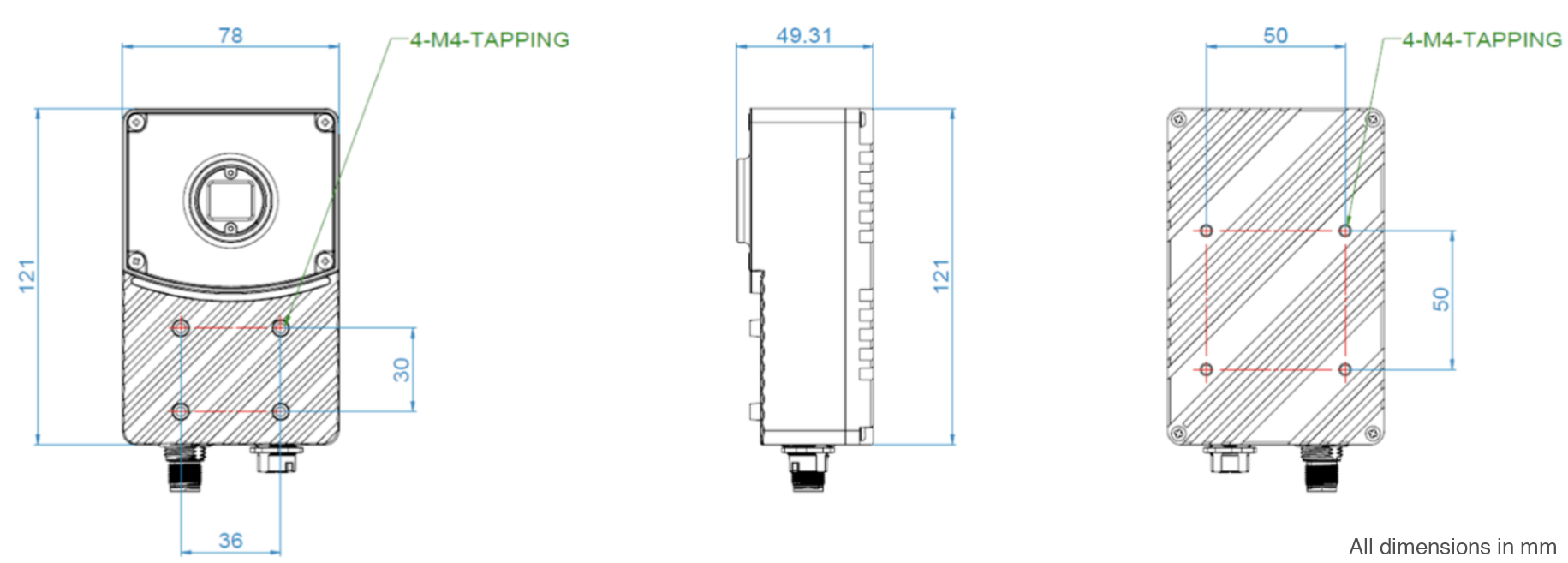

2D-Zeichnungen
OV80i Abmessungen (mm):
3D-Modelle herunterladen
Laden Sie 3D-CAD-Modelle für die Montageplatte, die Halterung und das Kameragehäuse zur Integrationsplanung herunter:
OV80i:
