快速安裝指南
請按照以下步驟對 OV80i 相機進行首次實際安裝和通電。
包裝內內容
 |  |  |  |  |
|---|---|---|---|---|
| OV80i 智慧攝像頭 | 安裝板或支架（如訂購） | M12 12-Pin A-Coded 電纜（尾線或延長） | M12 8-Pin X-Coded 轉 RJ45 乙太網纜 | 端子排或電源介面卡（可選） |
所需工具
 |  |  |
|---|---|---|
| 4 mm Hex Key（用於安裝支架） | 小型平頭螺絲刀（用於端子排接線） | 24 V DC 電源（最小輸出 1 A） |
電氣連線
注意
通電前請確認引腳分佈。接線錯誤可能會損壞相機。完整接線細節，請參閱 Power + M12 Wiring Guide。
OV80i 使用一個 12 針 M12 A-coded（A 編碼）聯結器，用於所有電源、I/O 和通訊。
- 電源引腳：
- 引腳 7 = 24V DC (+)
- 引腳 8 = GND (−)
你可以：
- 使用一個 **尾線電纜（pigtail）直接連線到經過調壓的 24 V DC 電源（最小輸出 1 A）。
- 或透過一個 M12 轉 Terminal Block Base 的連線方式，暴露出所有引腳。
安裝相機
- 使用隨附的支架或自定義安裝架。
- 確保相機穩定牢固。
- 將相機置於鏡頭所規定的工作距離（working distance）。
備註
OV80i 使用 C-mount 鏡頭。
提示
為獲得最佳效果，請避免眩光、陰影或逆光。
網路與顯示設定
- 將乙太網埠連線到膝上型電腦或交換機。
- 將計算機設定在
10.250.0.X子網中進行通訊。
備註
相機出廠設定為：
- 靜態 IP：
10.250.0.100 - DHCP： 預設關閉（可在設定中啟用）
緊急訪問時，請透過 Micro-USB 連線並在瀏覽器中開啟 http://192.168.55.1（無論乙太網配置如何均可工作）。
將一個 1920×1080 顯示屏連線到 HDMI 埠，以檢視簡化的只讀 HMI，用於實時視覺化。此顯示僅用於顯示，不具互動性。
網路規格
Overview.ai 相機（如 OV20i、OV80i）是工業 AI 視覺系統，通常符合以下網路規格：
| 功能 | 典型數值 |
|---|---|
| 介面 | 1 Gbps 乙太網 |
| 協議 | TCP/IP（常見 FTP/MQTT/REST/API） |
| 典型頻寬使用 | ~15–50 Mbps/相機（取決於影象解析度、採集頻率和 AI 模型） |
| 峰值頻寬 | 在影象上傳或突發時可短時攀升至 100–200 Mbps |
經驗法則（每相機）：
- 最小埠速度：1 Gbps
- 每埠緩衝區建議：>100 KB 以應對突發
- 上行/骨幹容量：若將相機聚合至交換機，上行應能達到 ~200–300 Mbps/相機（含開銷）
通電檢查
通電後：
- 電源指示燈（最右）應為穩定的 綠色。
- 乙太網指示燈（最左）若已連線應為 橙色。
- 啟動大約在 30 秒內完成。
就緒使用
在 Chrome 或 Edge 中，開啟：http://10.250.0.100 以訪問相機的網頁介面。
影片演示
如果更喜歡觀看而非閱讀，請前往主頁的 video walkthroughs 觀看關於配方建立、檢驗設定與整合的分步視覺指南。
🔗 相關參考

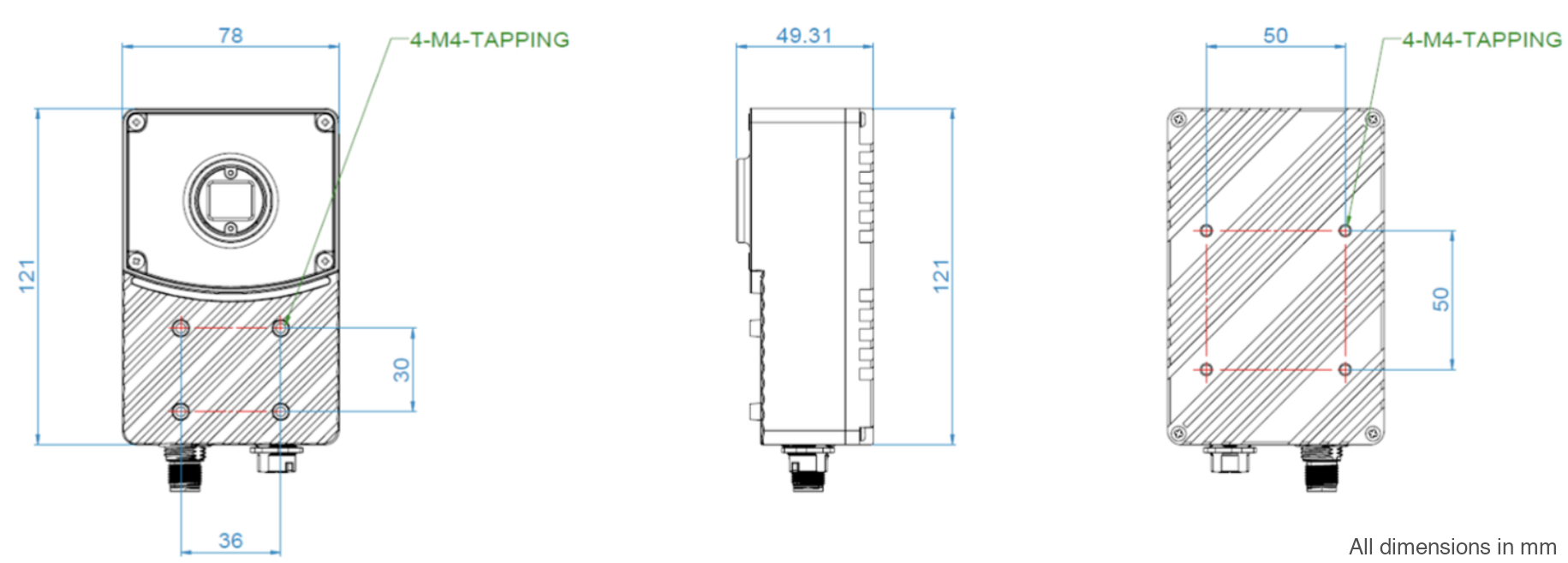

2D 繪圖
OV80i 尺寸（mm）：
下載 3D 模型
下載用於整合規劃的安裝板、支架和相機本體的 3D CAD 模型：
OV80i：
