Hướng Dẫn Cài Đặt Nhanh
Thực hiện theo các bước sau để lắp đặt vật lý và cấp nguồn cho camera OV80i lần đầu tiên.
Các Thành Phần Trong Hộp
 |  |  |  |  |
|---|---|---|---|---|
| Camera Thông Minh OV80i | Tấm Đế hoặc Giá Đỡ (nếu đặt mua) | Cáp M12 12-Pin A-Coded (Pigtail hoặc Extension) | Cáp Ethernet M12 8-Pin X-Coded sang RJ45 | Terminal Block hoặc Bộ Chuyển Nguồn (tùy chọn) |
Công Cụ Cần Thiết
 |  |  |
|---|---|---|
| Lục giác 4 mm (cho giá đỡ) | Tua vít dẹt nhỏ (để đấu dây Terminal Block) | Nguồn 24 V DC (đầu ra tối thiểu 1 A) |
Kết Nối Điện
Xác nhận sơ đồ chân (pinout) trước khi cấp nguồn. Đấu dây sai có thể làm hỏng camera. Để biết chi tiết đầy đủ về đấu dây, xem Hướng Dẫn Đấu Dây Nguồn + M12.
OV80i sử dụng đầu nối M12 A-coded 12 chân cho tất cả các kết nối nguồn, I/O và giao tiếp.
- Chân Nguồn:
- Chân 7 = 24V DC (+)
- Chân 8 = GND (−)
Bạn có thể:
- Sử dụng cáp pigtail đấu trực tiếp vào nguồn 24 V DC được điều tiết (đầu ra tối thiểu 1 A).
- Hoặc kết nối qua M12 to Terminal Block Base, cung cấp truy cập đến tất cả các chân.
Gắn Camera
- Sử dụng giá đỡ đi kèm hoặc bộ gá tùy chỉnh.
- Đảm bảo camera được cố định chắc chắn và ổn định.
- Đặt camera ở khoảng cách làm việc được chỉ định cho ống kính của bạn.
OV80i sử dụng ống kính C-mount.
Để có kết quả tốt nhất, tránh ánh sáng chói, bóng đổ hoặc ngược sáng.
Cấu Hình Mạng & Màn Hình
- Kết nối cổng Ethernet với laptop hoặc switch.
- Đặt máy tính của bạn vào subnet
10.250.0.Xđể giao tiếp.
Camera được xuất xưởng với:
- IP Tĩnh:
10.250.0.100 - DHCP: Tắt theo mặc định (có thể bật trong cài đặt)
Để truy cập khẩn cấp, kết nối qua Micro-USB và mở http://192.168.55.1 trong trình duyệt (hoạt động bất kể cấu hình Ethernet).
Kết nối màn hình 1920×1080 vào cổng HDMI để xem giao diện HMI đơn giản hóa, chỉ đọc, phục vụ trực quan hóa theo thời gian thực. Màn hình này chỉ để hiển thị và không tương tác.
Thông Số Kỹ Thuật Mạng
Camera Overview.ai (ví dụ: OV20i, OV80i) là các hệ thống AI vision công nghiệp thường đáp ứng các thông số mạng sau:
| Tính Năng | Giá Trị Điển Hình |
|---|---|
| Giao Diện | Ethernet 1 Gbps |
| Giao Thức | TCP/IP (thường kèm FTP/MQTT/REST/API) |
| Băng Thông Sử Dụng Điển Hình | ~15–50 Mbps mỗi camera (thay đổi theo độ phân giải hình ảnh, tần suất và mô hình AI) |
| Băng Thông Đỉnh | Có thể tăng đột biến lên 100–200 Mbps trong khi tải ảnh hoặc truyền bursts |
Quy Tắc Chung (mỗi camera):
- Tốc độ cổng tối thiểu: 1 Gbps
- Buffer đề xuất mỗi cổng: >100 KB để xử lý bursts
- Dung lượng uplink/backbone: Nếu gộp nhiều camera vào một switch, uplink cần xử lý ~200–300 Mbps mỗi camera (đã tính overhead)
Kiểm Tra Khi Cấp Nguồn
Sau khi cấp nguồn:
- LED Nguồn (ngoài cùng bên phải) sẽ sáng Xanh lá cố định.
- LED Ethernet (ngoài cùng bên trái) sẽ sáng Cam nếu đã kết nối.
- Quá trình khởi động hoàn tất trong ~30 giây.
Sẵn Sàng Sử Dụng
Trong Chrome hoặc Edge, mở: http://10.250.0.100 để truy cập giao diện web của camera.
Thích xem hơn đọc? Xem video hướng dẫn của chúng tôi trên trang chủ để có hướng dẫn trực quan từng bước về tạo recipe, thiết lập inspection và tích hợp.
🔗 Xem Thêm

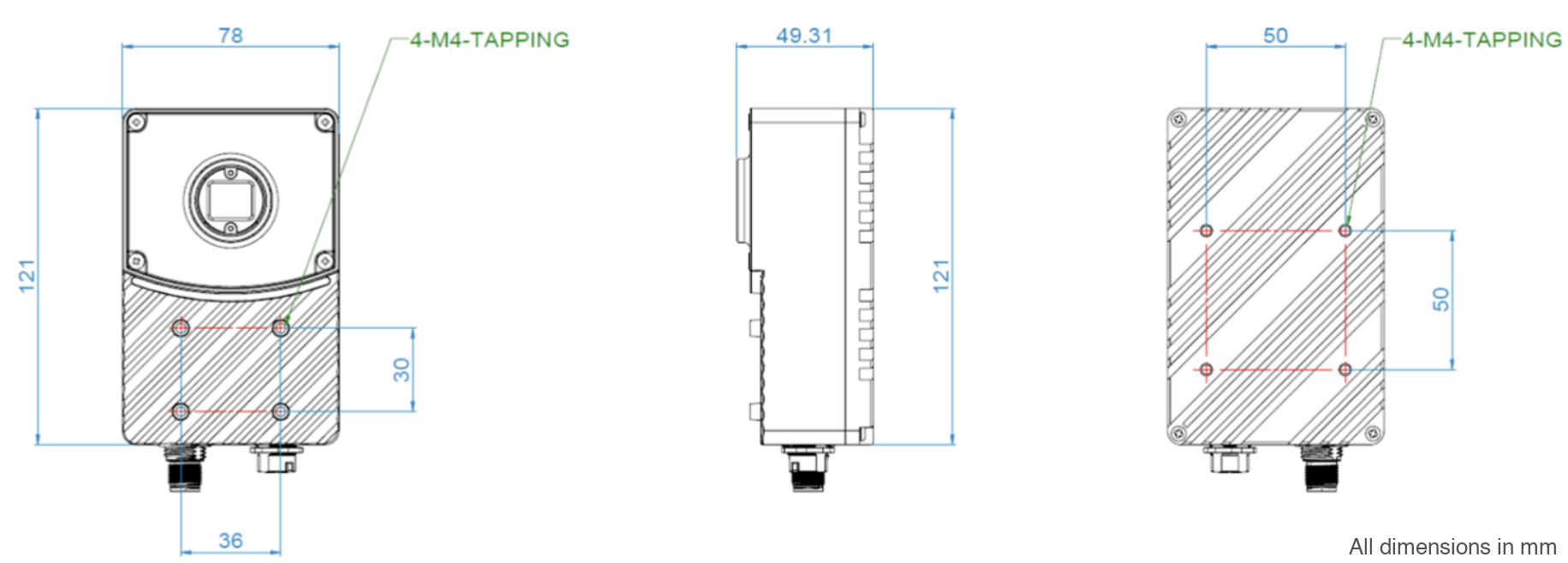

Bản Vẽ 2D
Kích Thước OV80i (mm):
Tải Xuống Mô Hình 3D
Tải xuống các mô hình 3D CAD cho tấm đế, giá đỡ và thân camera để lập kế hoạch tích hợp:
OV80i:
