OV80i 技術規格
本文件提供 OV80i 智慧攝像機的全面技術規格，包括硬體能力、效能引數、針腳分佈與環境要求。
系統概覽
型號： OV80i 工業 AI 視覺相機
硬體平臺： 嵌入式計算平臺
應用： 整合 AI 能力的高階機器視覺
物理規格
| 引數 | 規格 | 備註 |
|---|---|---|
| 高度 | 121 mm | |
| 寬度 | 78 mm | |
| 深度 | 49.31 mm | |
| 重量 | ~700 g (1.5 lbs) | |
| 安裝方式 | 4x M4 (前部或後部) | 請參閱安裝文件 |
| 外殼等級 | IP40 | 防塵防潮 |
| 認證 | CE/FCC | 工業符合性 |
電源規格
| 引數 | 規格 | 備註 |
|---|---|---|
| 輸入電壓 | 19-24 VDC | 工業標準 |
| 最大功率 | 18W | 峰值功耗 |
| 典型功率 | 15W | 正常執行 |
| 電流消耗 | 1 A @ 24V | 近似值 |
環境規格
| 引數 | 規格 | 備註 |
|---|---|---|
| 工作溫度 | 0-45°C | 工業環境 |
| 儲存溫度 | -20 to +70°C | 非工作時 |
| 溼度 | 10-90% RH | 不凝露 |
| 抗振動性 | 工業級 | 適用於生產線 |
影象感測器規格
| 引數 | 規格 | 備註 |
|---|---|---|
| 感測器型號 | SONY IMX334 | 工業級 |
| 解析度 | 8 MP | 3840 x 2160 畫素 |
| 幀率 | 30 fps | 最大值 |
| 感測器尺寸 | 1/1.8" | |
| 快門型別 | 滾動快門 | |
| 彩色/單色 | 彩色 | RGB 彩色感測器 |
| 畫素尺寸 | 2.0 μm x 2.0 μm |
處理系統規格
NVIDIA Orin NX 計算模組
| 元件 | 規格 | 資訊 |
|---|---|---|
| CPU | 6核 Cortex A78AE (64-bit ARM) | |
| GPU | 1024 核 Ampere，配備 32 Tensor Cores | |
| AI 加速 | 32 Tensor Cores | 深度學習最佳化 |
| 記憶體 | 8 GB 128-bit LPDDR5 | 系統記憶體 |
| 儲存 | 256 GB NVMe SSD | 內部儲存 |
光學系統規格
鏡頭系統
| 引數 | 規格 | 備註 |
|---|---|---|
| 安裝型別 | C-Mount | 標準螺紋 |
| 標準鏡頭 | 變化 | 見訂購詳情 |
| 可用選項 | 相容的 C-mount 鏡頭 | |
| 對焦型別 | 手動/電動（鏡頭依賴） | |
| 光圈 | 手動/自動（鏡頭依賴） |
連線規格

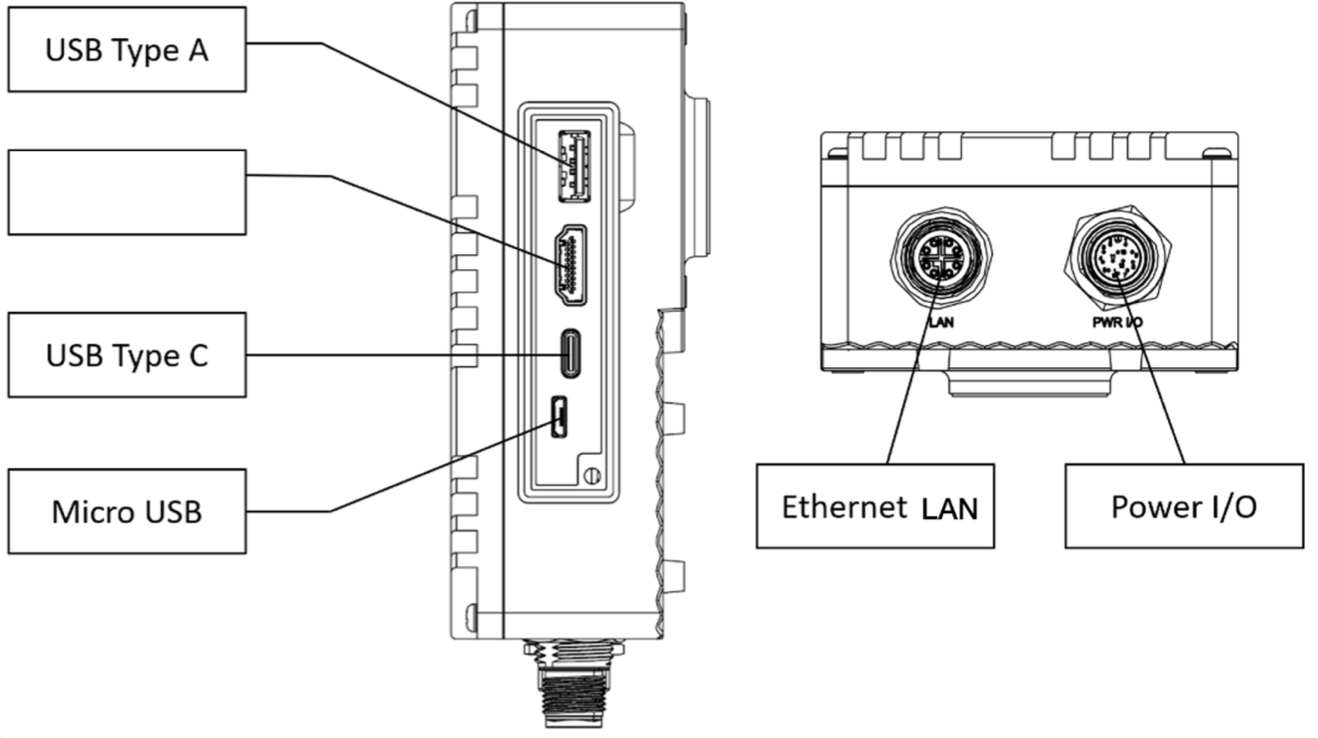

外部埠
| 埠號 | 型別 | 聯結器 | 描述 |
|---|---|---|---|
| 1 | USB Type-A | USB 3.0 | 保留用於未來/支援（非 UI 連線） |
| 2 | USB Type-C | USB 3.0 | 保留用於未來/支援（非 UI 連線） |
| 3 | 電源 I/O | M12 A-Coded 12 針 | 電源，數字 I/O |
| 4 | 乙太網 | M12 X-Coded | 網路，PLC 通訊 |
網路規格
| 引數 | 規格 | 備註 |
|---|---|---|
| 乙太網 | 10/100/1000 Base-T | 千兆位能力 |
| 協議 | Ethernet/IP、Profinet | 工業協議 |
| 預設 IP | 10.250.0.100 | 靜態預設 |
| 緊急 USB IP | 192.168.55.1 | 透過 Micro-USB 訪問攝像頭 UI |
| DHCP 支援 | 是 | 可配置 |
數字 I/O 規格
| 訊號 | 針腳 | 數量 | 型別 | 規格 |
|---|---|---|---|---|
| 觸發輸入 | 10 | 1 | 數字輸入 | NPN 有效低 - 拉至 GND 以啟用 |
| 數字輸入 | 1, 5 | 2 | 數字輸入 | NPN 有效低 - 拉至 GND 以啟用 |
| 數字輸出 | 11, 12 | 2 | 數字輸出 | NPN 下拉 |
I/O 電氣特性
| 引數 | 規格 | 備註 |
|---|---|---|
| 輸入電壓範圍 | 0-24 VDC | |
| 輸入邏輯 | 拉到 GND = 有效 | NPN 相容 |
| 輸出電流 | 100 mA 最高 | 每個輸出 |
| 輸出邏輯 | 下拉至 GND | 有源時 |
| 輸出狀態 | 浮動 | 無效時 |
注意
- 數字輸出 (DO0 / DO1) 為 NPN 開路集電極，僅具下拉功能。啟用時將線路拉至 GND，不能提供 +24 V 電源。必須外部上拉或接負載至 +24 V 才能正常工作。
- DIO GND (Pin 9) 必須連線到 GND 以使數字輸入功能正常工作
- DIO GND 透過熱熔斷器與 GND 相連
- 當連線到具有不同電源的系統時，請使用 DIO GND 將地線接地在一起
- Reset (Pin 4) - 拉到 GND 以重啟相機（大多數應用不需要，保持懸浮以避免意外重啟）

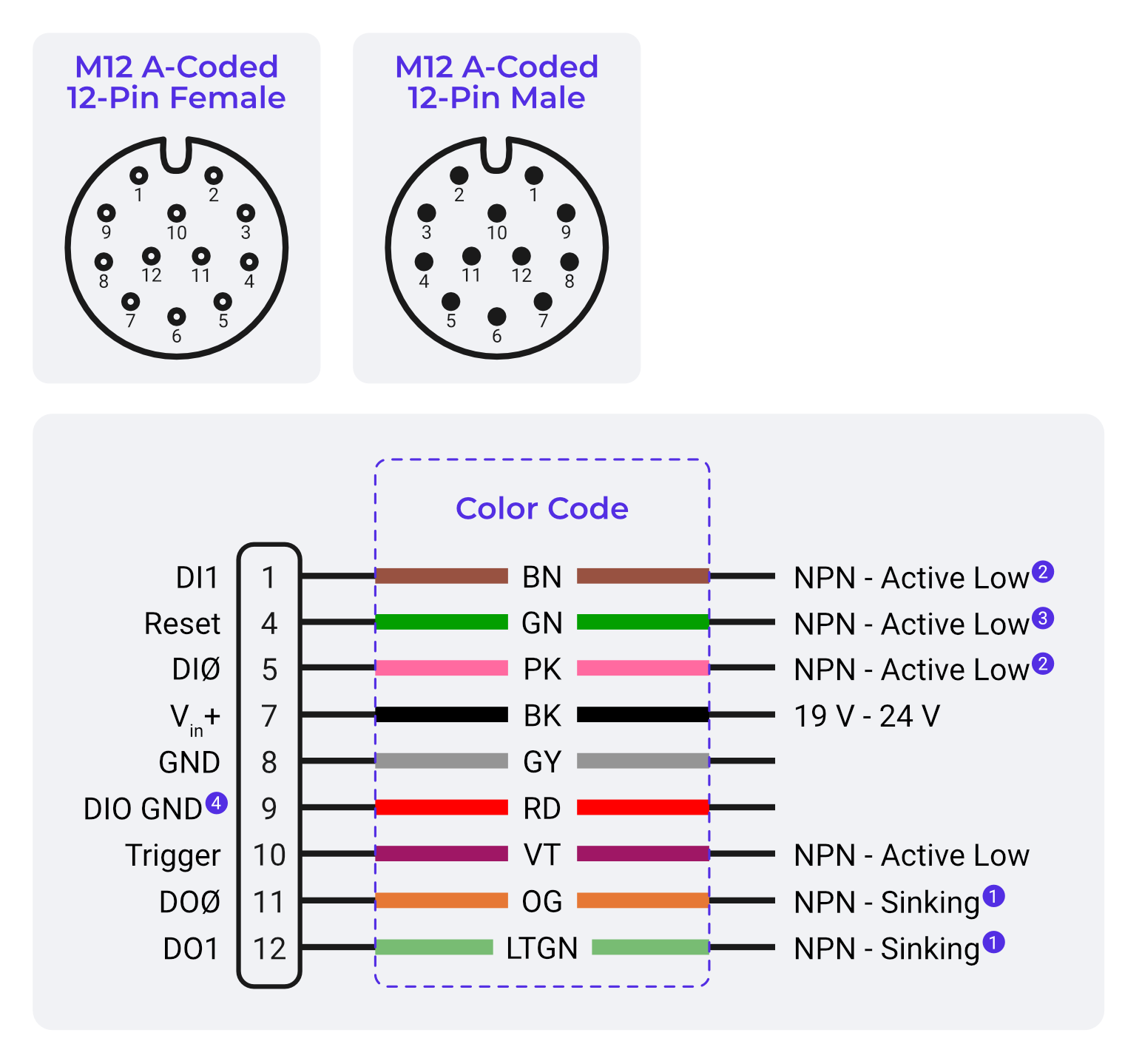

M12 A-Coded 12 針聯結器針腳分配
針腳分配表
| 針腳 | 訊號 | 線色（參考） | 線色（第三方） | 功能 |
|---|---|---|---|---|
| 1 | DI1 | NPN 有效低 | ||
| 4 | Reset | 系統重置按鈕 | ||
| 5 | DO0 | NPN 有效低 | ||
| 6 | Common In | |||
| 7 | Vin+ | BK | BK | 電源輸入正極 (19-24V) |
| 8 | GND | GY | GY | 電源地 |
| 9 | DIO GND | 數字 I/O 地線 | ||
| 10 | Trigger | 觸發輸入 - NPN 有效低 | ||
| 11 | DO0 | 輸出，NPN 下拉 | ||
| 12 | DO1 | 輸出，NPN 下拉 | ||
| 2,3 | Reserved | - | - | 未連線 |
電源連線
雙電源輸入設計：
- 針腳 7： 連線到 Vin+（19-24V 正極）
- 針腳 8： 連線到 GND（電源地）
備註
如電源不足，請修改接線，確保 24V 電源連線到 Vin+（針腳 7）。
同步與觸發
| 模式 | 型別 | 描述 |
|---|---|---|
| 硬體觸發 | 數字輸入 | 外部訊號觸發 |
| 軟體觸發 | 網路/手動 | PLC、手動或 Node-RED 觸發 |
| 對齊觸發 | 軟體 | 基於模板的觸發 |
| 間隔觸發 | 定時觸發 | 週期性觸發 |
標準包裝內容
| 專案 | 數量 | 描述 |
|---|---|---|
| OV80i 攝像頭 | 1 | 主機單元 |
| 安裝板 | 1 | 包含的硬體 |
| I/O 電源線 | 1 | 帶端子排的 M12 聯結器 |
| 乙太網線 | 1 | M12 轉 RJ45 |
| 文件 | 1 | 快速入門指南 |
合規性與標準
| 標準 | 符合性 | 描述 |
|---|---|---|
| CE 標誌 | Yes | 歐洲符合性 |
| FCC | Yes | 美國電磁相容 |
| IP 等級 | IP40 | 防塵防水 |
| IEC 704-1:1982 | Yes | 聲壓 ≤ 70 dB(A) |
| 工業標準 | Multiple | Ethernet/IP、Profinet |
🔗 相關連結
技術支援
技術支援：
- Overview 支援： support@overview.ai
- 文件： 本手冊中提供
規格如有變更，恕不另行通知。欲獲取最新規格，請參閱最新文件。
