硬體設定與首次連線

本深入介紹提供了 OV20i 與 OV80i 攝像頭的比較、電源要求概述、LED 佈局和系統狀態指示燈，以及安裝注意事項和最佳實踐。

影片指南

觀看本主題的實際操作：幾分鐘內部署 AI 檢測

深入介紹概覽

學習目標

• 連線 → 上電並驗證硬體執行
• 啟用 → 使攝像頭上線並處於活動狀態
• 配置 → 設定網路和系統設定
• 建立 2 個程式 → 構建分類和分割模型
• 構建邏輯 → 使用 Node-RED 實現自動化

您將掌握的內容

• 裝置相關知識
• 技術信心
• 現場部署的故障排除技能
• 對 Node-RED 基本流程的理解

裝置清單

• 攝像頭
• 電源介面卡和 M12 電源電纜 + 乙太網電纜
• 樣品檢測物件
• 文件和快速參考卡

攝像頭型號比較

OV20i - 即插即用解決方案

• 內建 LED 照明，具有軟體控制的分割槽
• 軟體控制對焦 - 無需手動調整
• 1.6 MP
• 全域性快門

OV80i - 可定製的強大機型

• C-mount 鏡頭靈活性 - 為應用選擇最佳光學器件
• 鏡頭上的手動對焦和光圈 - 無軟體對焦控制
• 需要外部照明 - 為專業照明提供最大控制
• 8.3 MP
• 捲簾快門
• 更高的處理能力 - 處理複雜的多重檢測場景

備註

主要物理差異：M12 聯結器針腳數

• OV20i：17 針 M12
• OV80i：12 針 M12

上電

電源要求

• 電壓： 19-24 VDC
• 功耗：
  • 最大：18W
  • 典型：15W
• 連線： 帶分線電纜的 M12 聯結器

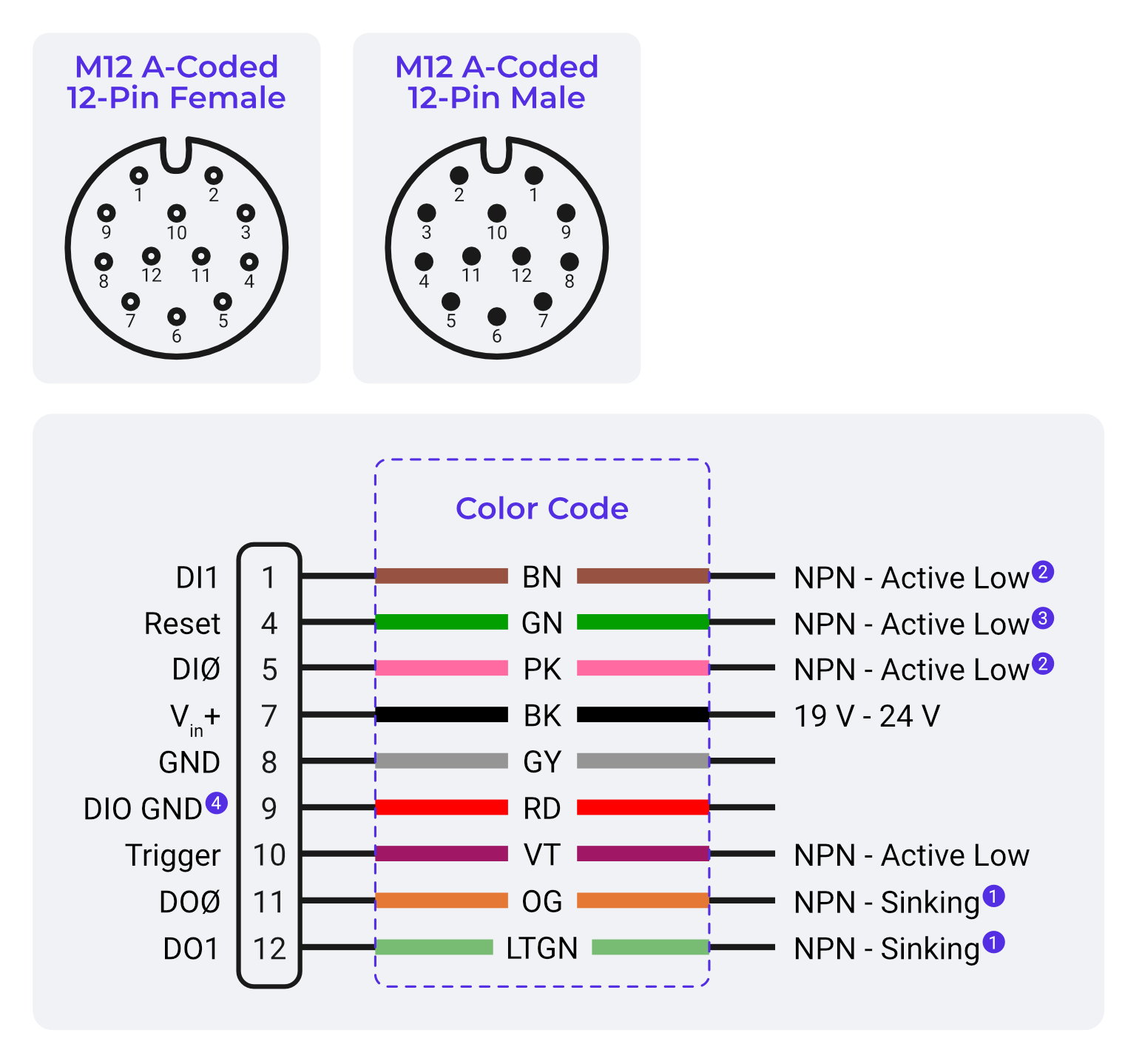

OV80i 電源連線

• M12 12 針聯結器連線到攝像頭
• 分線電纜提供獨立線路連線
• 電源端子： 分線電纜上清晰標記 + 和 -

LED 狀態指示燈與系統健康狀態

LED 佈局（4 個 LED，從左到右）：

• 位置 1（最左）：乙太網狀態 LED - 活動時為橙色
• 位置 2：預留 LED - 關閉（保留供將來使用）
• 位置 3：使用者自定義 LED - 黃色/橙色/綠色（由程式配置）
• 位置 4（最右）：電源狀態 LED - 綠色（正常）/ 紅色（故障）

電源 LED 狀態

• 常亮綠色：電源符合規格，攝像頭正常執行
• 關閉：無電源或電源供應不足
• 暗淡/閃爍/紅色： 電源問題 - 檢查電壓和電流容量

系統狀態指示燈

OV80i LED 為使用者自定義：

• 行為由活動程式定義 - 如出現異常，請檢查程式邏輯
• 顏色各異：根據配置為黃色、橙色或綠色

使用 LED 進行故障排除

• 首要檢查：在進行高階故障排除之前，務必先確認 LED 狀態
• 型號特定：瞭解每種相機型別上哪些 LED 處於活動狀態
• 遠端診斷：LED 可見，便於技術人員透過電話進行指導
• 文件記錄：在維護程式中包含 LED 參考資訊

物理安裝最佳實踐

安裝選項與注意事項

• 前置安裝：相機正面可訪問，便於更換鏡頭
• 後置安裝：防護性更強，更適合惡劣環境
• 減振隔離：必要時使用橡膠墊圈或隔振支架
• 可訪問性：為清潔和維護預留操作空間

電纜佈線與管理

• 彎曲半徑：遵守 M12 電纜的最小彎曲半徑
• 應力釋放：使用電纜密封接頭和應力釋放配件
• EMI 考慮：儘量遠離高功率電纜佈線
• 靈活性：為機械運動和熱膨脹預留餘量

環境考慮

• IP 等級：相機機身按工業環境等級設計
• 清潔：食品級環境可能需要特殊考慮
• 照明：規劃環境光對檢測的影響
• 溫度：在設計中考慮相機自身的發熱
